optoNCDT LL

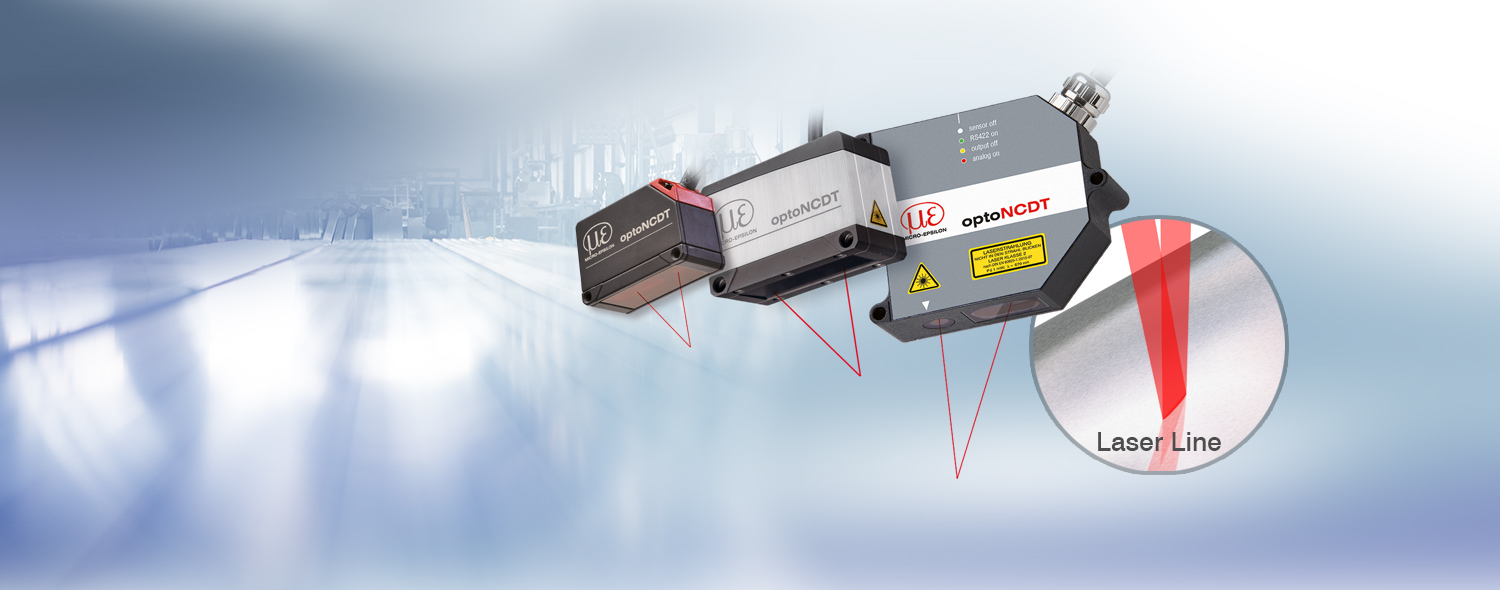

Snímače s malou laserovou linkou (LL) pro drsné a reflexní povrchy

Laserové senzory na kovové a hrubé povrchy

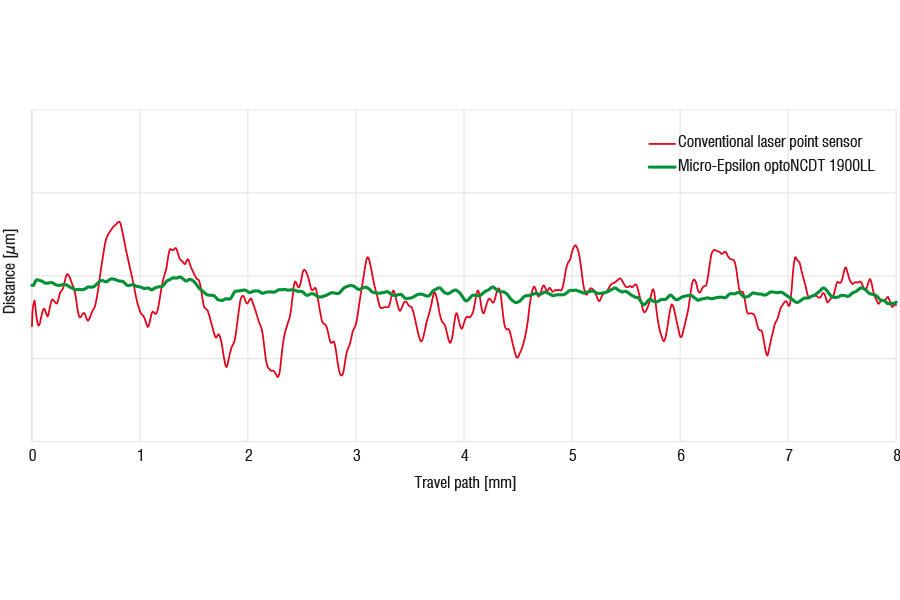

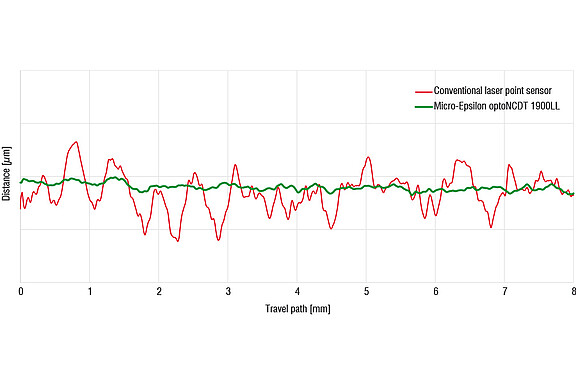

Laserové senzory optoNCDT LL produkují oválný světelný bod o šířce pouhých několika milimetrů, který připomíná krátkou „laserovou linku“ (LL). Tento oválný světelný bod kompenzuje nehomogenní povrchové struktury a tzv. „skvrnitost“, která se objevuje zejména u kovových povrchů. V kombinaci se speciálními softwarovými algoritmy se tak odfiltrují rušení signálu způsobené drsností povrchu, defekty, prohlubněmi nebo nejmenšími otvory. To umožňuje stabilní a přesné výsledky měření.

Kontakt

Spolehlivé měření na strukturovaných a kovových površích

Measurement on structured and metallic surfaces
Laserové senzory optoNCDT LL pracují s oválným světelným bodem, který připomíná malou linii laseru. Snímače se používají pro statické a dynamické měření vzdálenosti drsných a strukturovaných povrchů, kovů a při měření objektů, kde laser proniká materiálem.



Laserové snímače optoNCDT LL jsou k dispozici v několika sériích s různými rozsahy, rychlostmi a přesnostmi měření. Používají se k přesnému měření vzdálenosti na strukturovaných površích a to v případě, že je třeba zaznamenávat vzdálenost k povrchu, a nikoli strukturu povrchu. Pro jemné detaily a povrchové struktury jsou preferovanou volbou senzory optoNCDT s bodovým laserem a senzory Blue Laser.

Indikační a přepočítací jednotky

C-Box/2A Kontrolér
IF2001/USB
IF2004/USB
IF2008/PCIE
IF2035 rozhraní s Ethernet výstupem

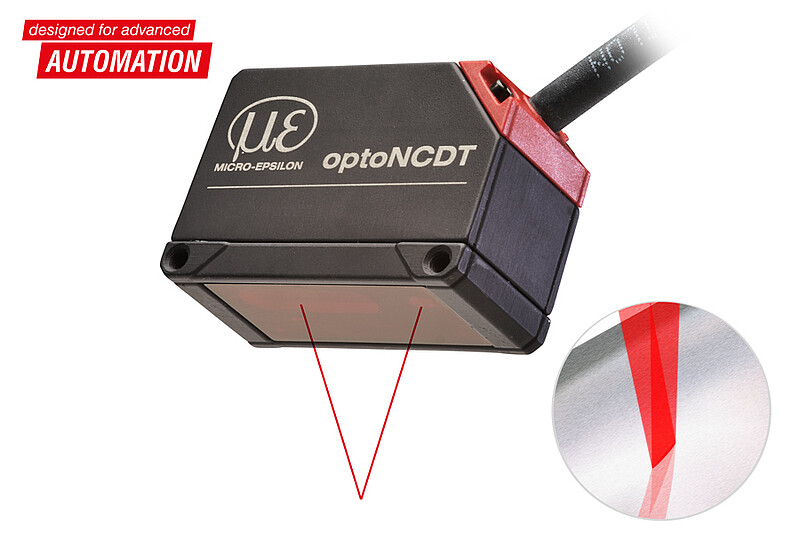

Smart laser sensor for shiny metallic objects - optoNCDT 1420LL

Kompaktní laserové senzory optoNCDT 1420LL jsou navrženy pro měření lesklých a hrubých povrchů. Oválný světelný bod, který připomíná krátkou laserovou čáru, lépe kompenzuje nerovnosti texturovaných a zdrsnělých povrchů. Speciálními softwarovými algoritmy odfiltruje rušení způsobené hrubým povrchem, defekty, prohlubněmi i nejmenšími dírkami.

Podrobnosti

  1. Laserový senzor se speciální čočkou s oválným světelným bodem (krátká laserová čára)

  2. Přesné měření na kovových a strukturovaných površích

  3. Aktivní kompenzace při měnících se površích (ASC)

  4. Integrovaný ovladač

  5. Měřící rozsahy (mm): 10 | 25 | 50

  6. Linearita od 8 µm

  7. Nastavitelná rychlost měření až do 8 kHz

  8. Digitální rozhraní (integrované): RS422 (16 bit)

  9. Digitální rozhraní (volitelné připojení přes modul rozhraní): PROFINET, EtherNet/IP, EtherCAT

  10. Škálovatelný analogový výstup

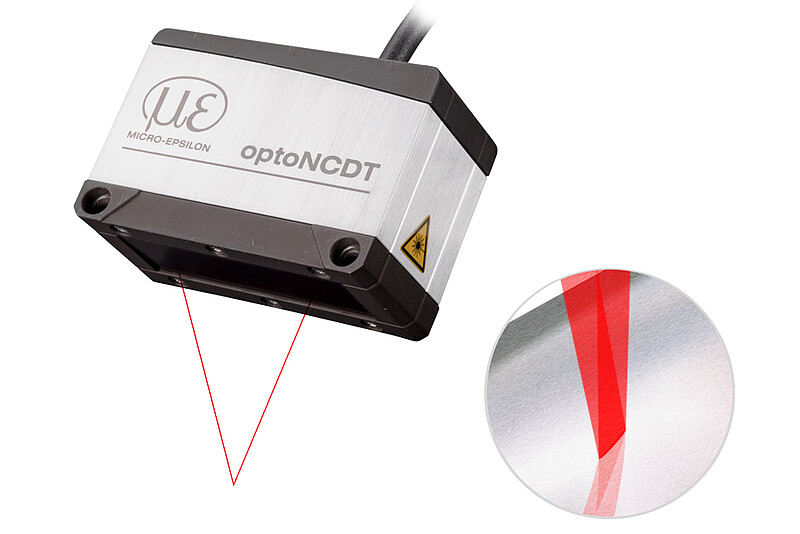

Compact laser sensor for shiny metallic objects - optoNCDT 1900LL

Laserové snímače optoNCDT 1900 LL jsou určeny pro měření drsných či lesklých kovových povrchů. Jejich malá laserová čára poskytuje přesné výsledky měření těchto lesklých kovových povrchů nebo strukturovaných objektů. Díky své extrémně kompaktní velikosti lze senzory integrovat také do stísněných prostor.

Podrobnosti

  1. Laserový snímač se speciální čočkou a oválným světelným bodem (malá linie laseru)

  2. Ideální pro statické a dynamické měření vzdálenosti kovů, strukturovaných povrchů a objektů, kterými laserový paprsek proniká

  3. Kompaktní design snímače s integrovaným kontrolérem

  4. Vysoká odolnost vůči okolnímu světlu

  5. Měřicí rozsahy (mm): 2 | 6 | 10 | 25

  6. Répétabilité

  7. Linearita od 1 µm

  8. Opakovatelnost 0,1 µm

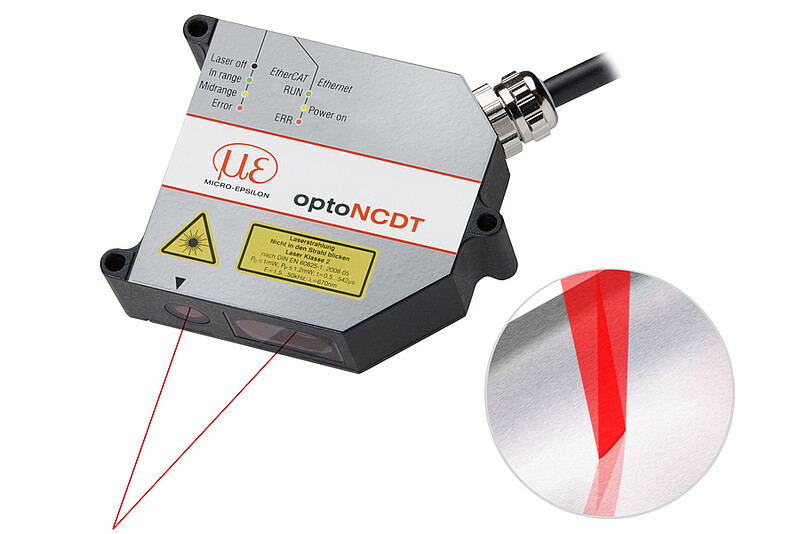

Highly dynamic laser sensor for shiny metallic objects - optoNCDT 2300LL

Optický laserový snímač optoNCDT 2300LL využívá místo laserového bodu malou laserovou čárku. Díky tomu je vhodný pro velmi precizní měření polohy a tloušťky na velmi lesklých a strukturovaných materiálech. Vzorkovací rychlost snímače je 49 kHz.  optoNCDT 2300LL je vhodný pro velmi rychlé procesy. Nastavení snímače a zobrazení průběhu měření je velmi jednoduché a efektivní přes Ethernet rozhraní a web prohlížeč.

Podrobnosti

  1. Měřící rozsahy (mm): 2 | 10 | 20 | 50

  2. Linearita max 0.6µm

  3. Rezlišení max. 0.03µm

  4. Nastavení vzorkovací rychlosti až 49.140 kHz

  5. Rozhraní: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, analog přes jednotku C-Box

  6. Speciální optika

  7. Precizní měření na kovovém a strukturovaném materiálu

  8. Technologie "Advanced Real-Time-Surface-Compensation (A-RTSC)"

  9. Integrovaný kontrolér
