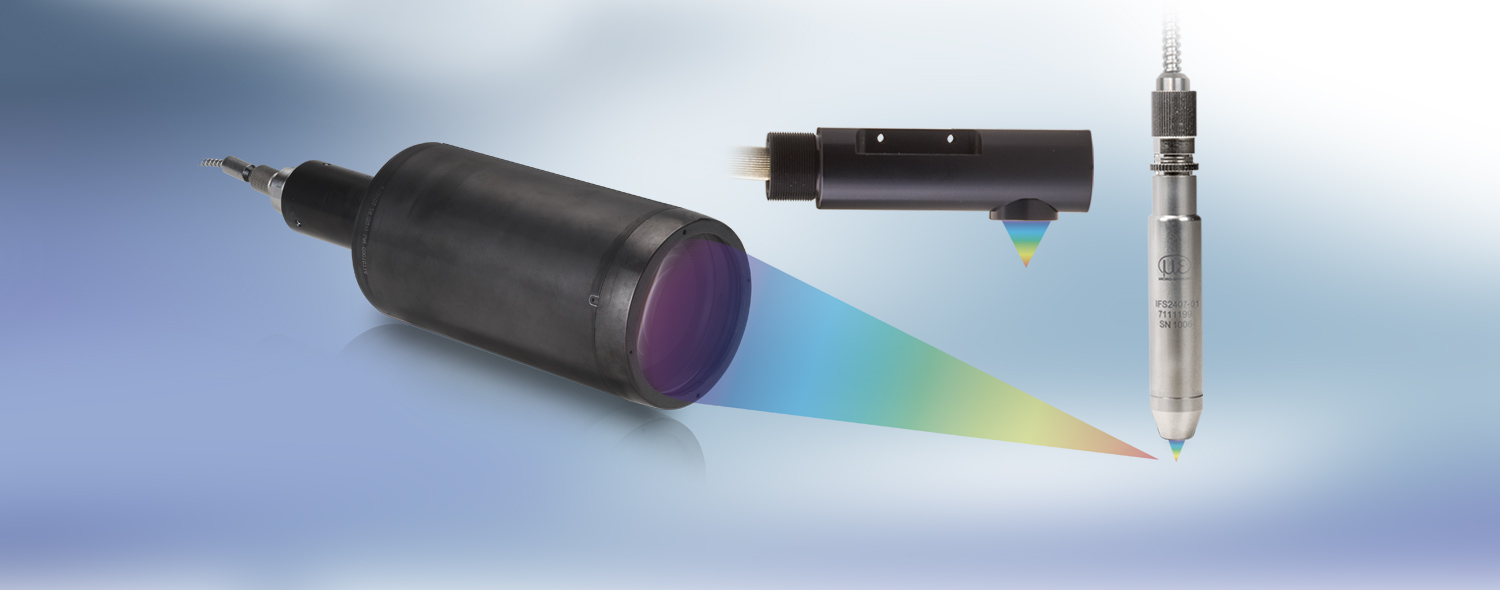

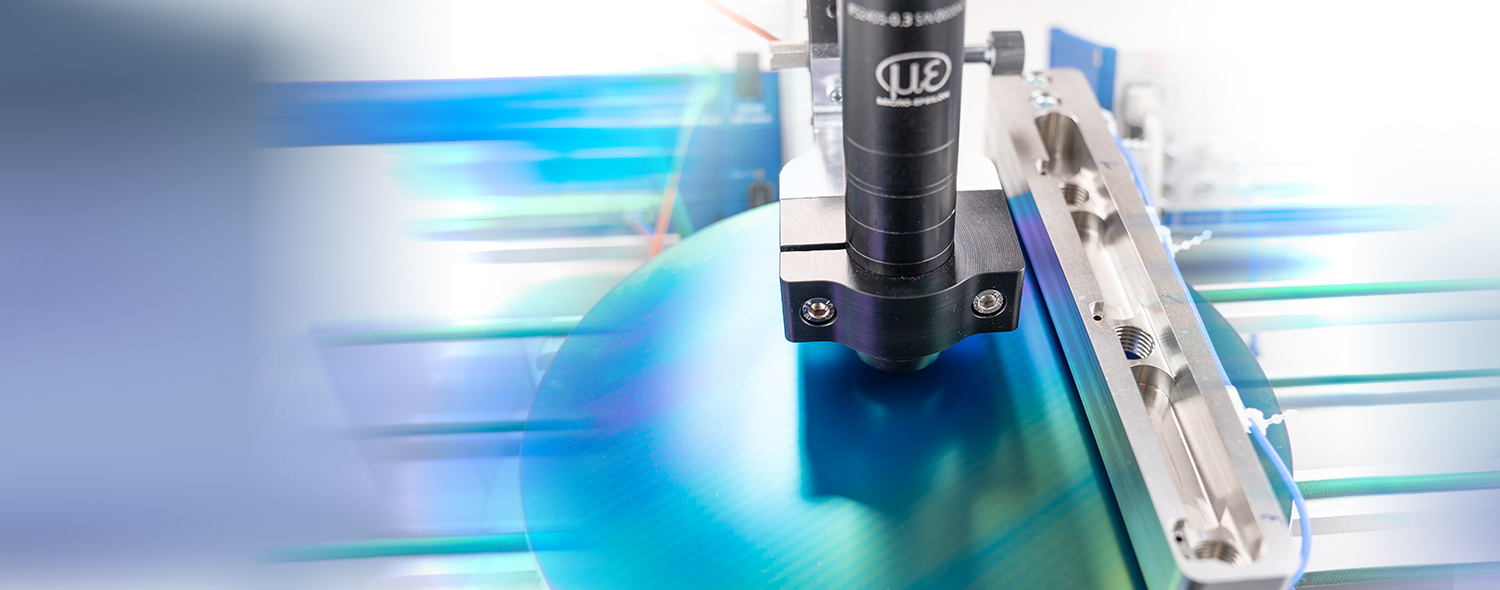

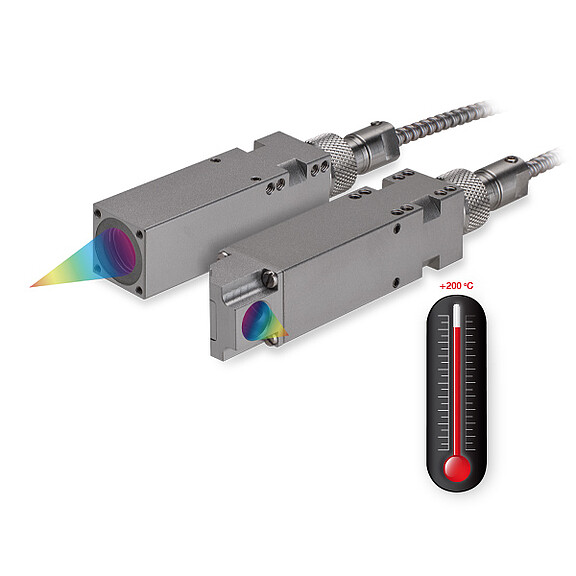

Konfokální snímače vzdálenosti, polohy a tloušťky pro transparentní materiály

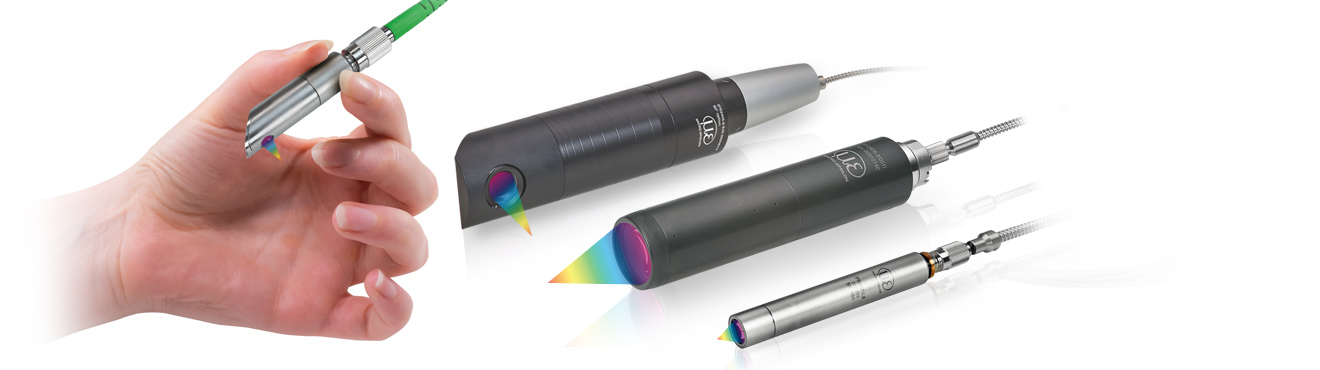

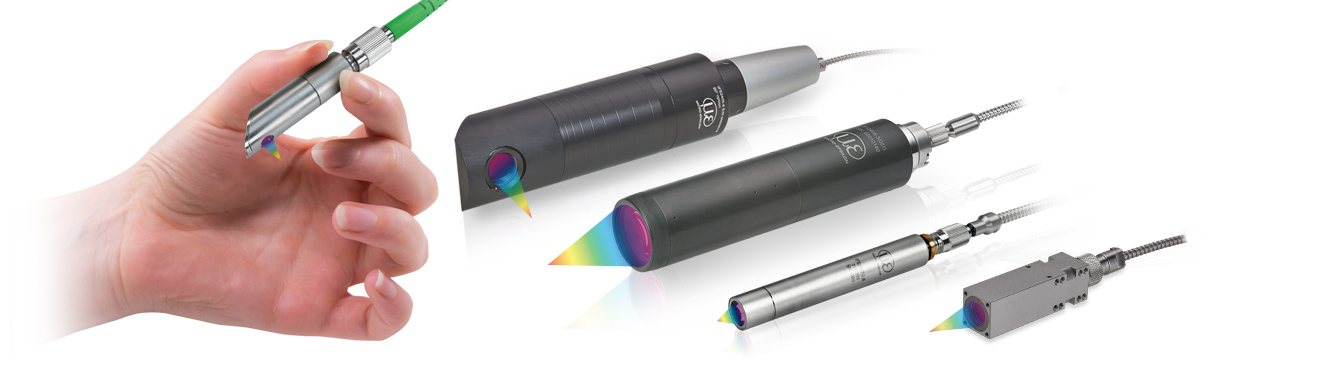

Konfokální chromatické snímače jsou využívány pro rychlá měření vzdálenosti a tloušťky. Snímače a kontroléry jsou k dispozici v různých provedeních a díky tomu otevírají nové možnosti v aplikacích jako jsou např. v polovodičovém průmyslu, sklenářství, medicínském a plastovém průmyslu.
Podrobnosti
- Měření vzdálenosti a tloušťky s vysokým rozlišením a vzorkovací frekvencí
- Ideální pro automatizační a procesní kontrolu
- Téměř nezávislé na povrchu, také možnost měřit vůči zrcadlovému a skleněnému povrchu
- Extrémně malý a konstantní měřící bod
- Nanometrické rozlišení
- Ve své třídě drží ideální poměr signál / šum
- Pasivní měřící systém

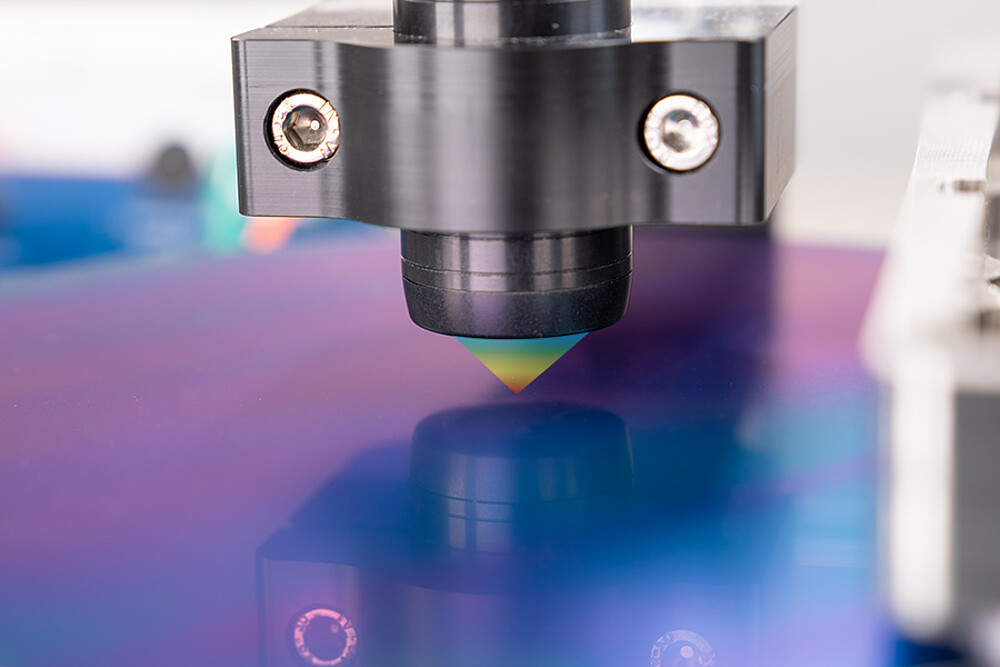

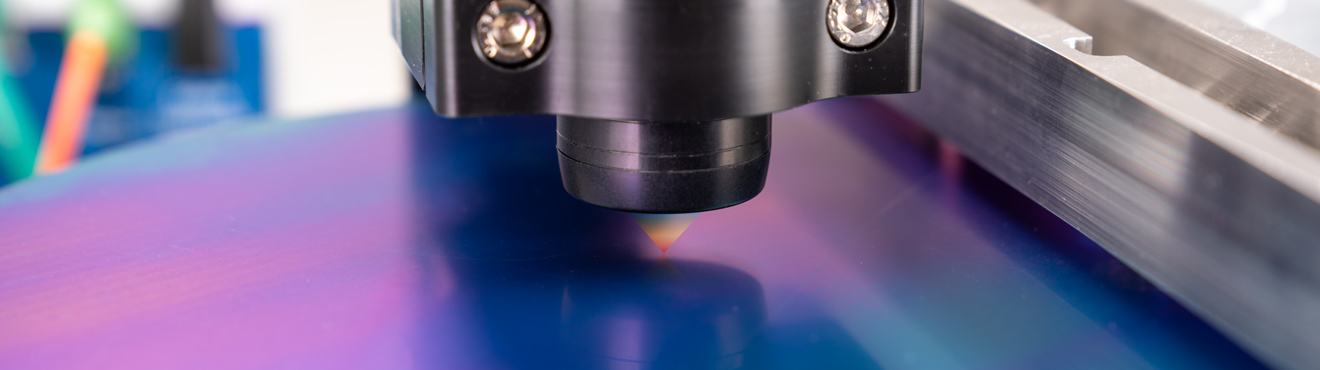

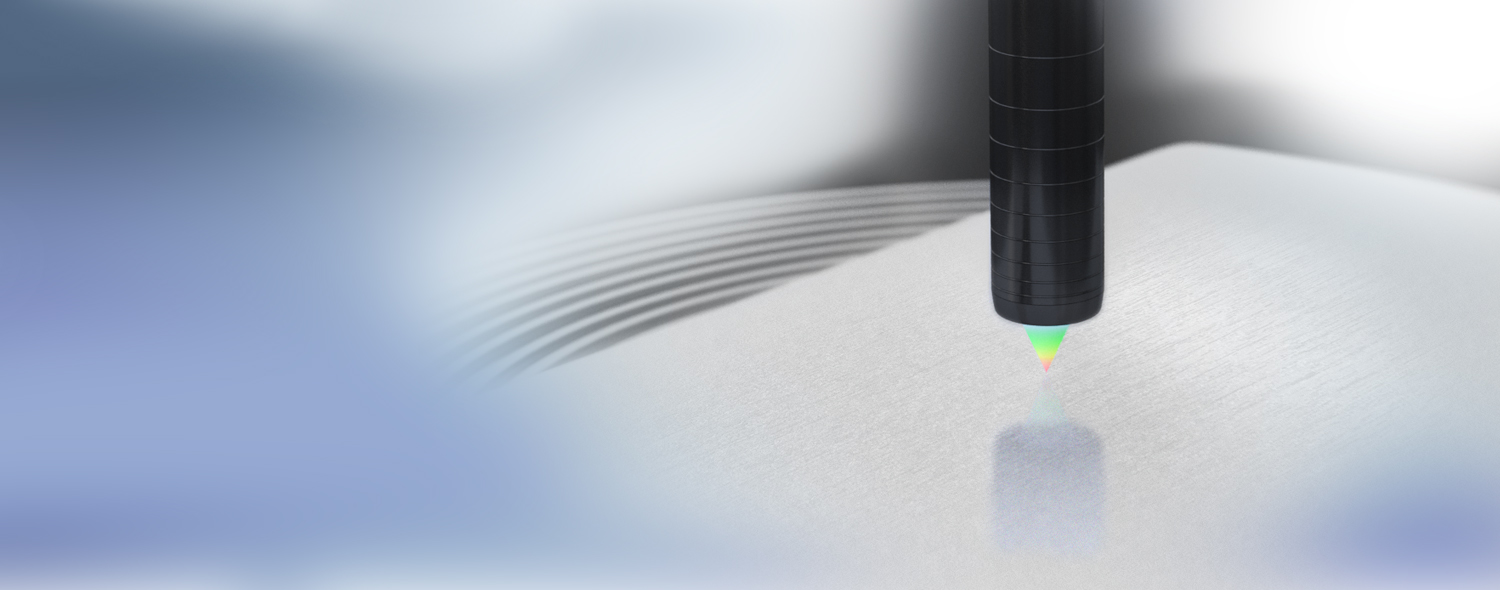

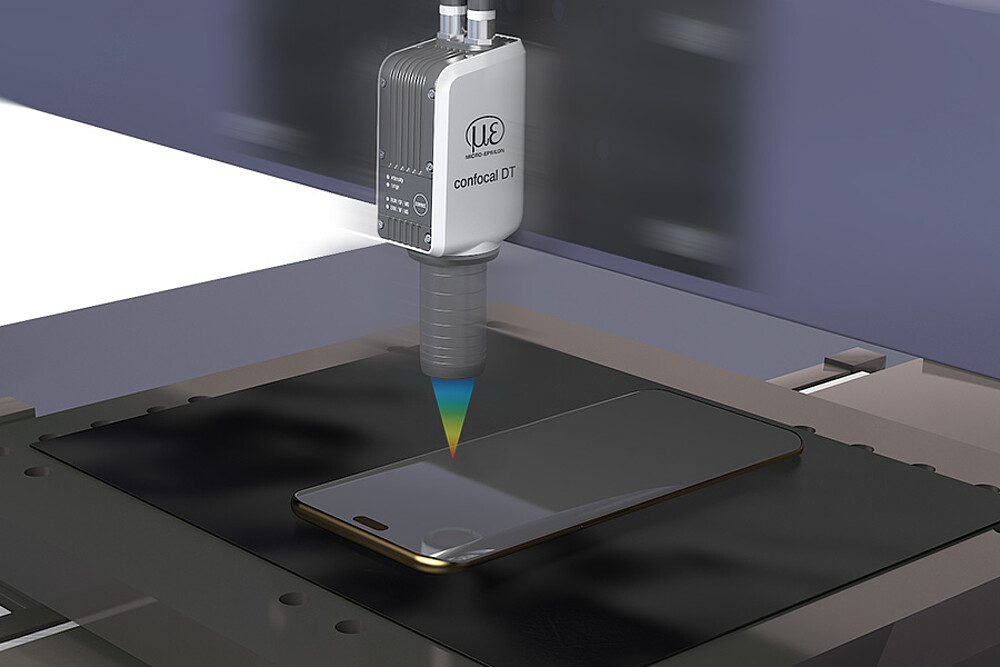

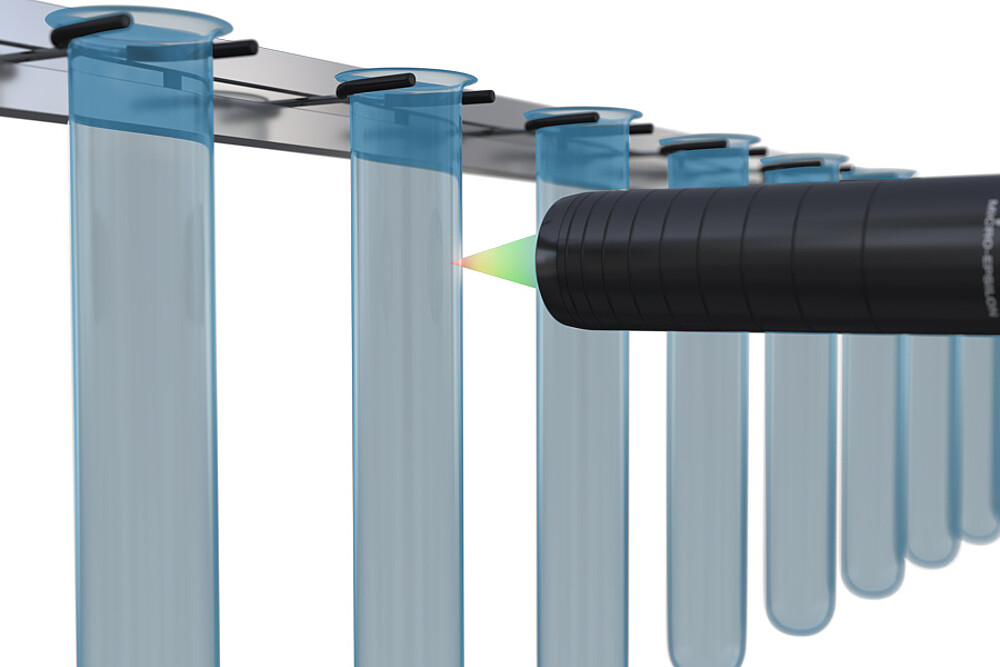

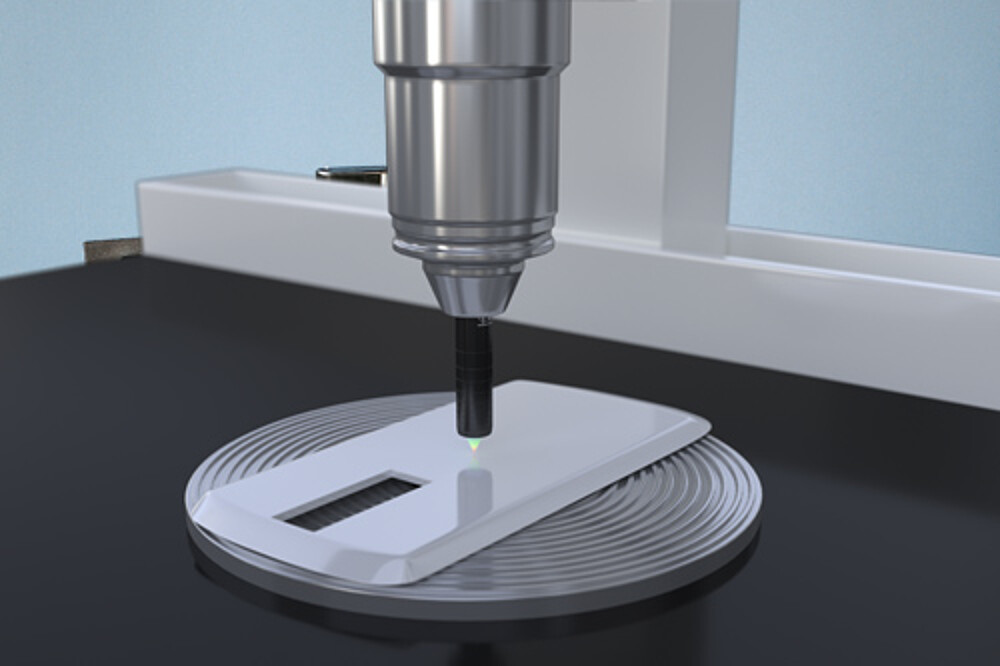

Velmi přesné měření vzdálenosti a polohy prakticky na všech typech povrchu

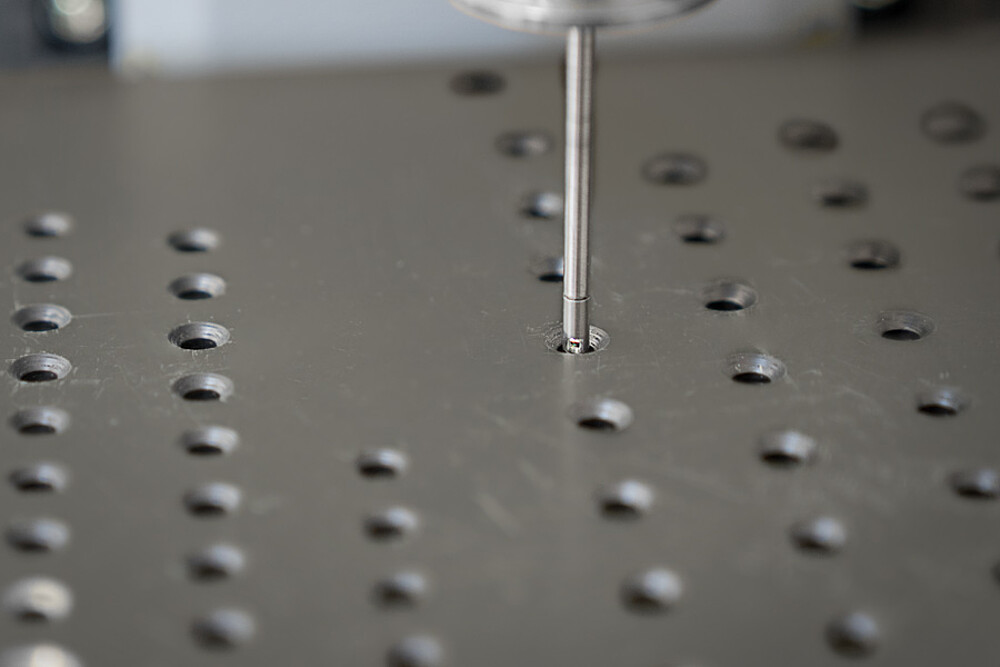

Konfokální chromatický princip měření umožňuje měření posunutí a vzdálenosti s vysokou přesností - a to i na odrazivých a reflexních površích. Velmi malé předměty mohou být detekovány díky malému měřícímu bodu. Vzhledem k axiální dráze paprsku nedochází k žádným stínovým efektům. S radiálním provedením snímače je možné měřit geometrické vlastnosti uvnitř otvorů a těžko přístupných míst.
Adjustable mounting adapter for sensor alignment
To achieve maximum accuracy, the confocal sensors must be aligned as perpendicular as possible to the measuring object. The adjustable mounting adapter is used to optimally align all confocalDT sensors to the target. You can also align the sensor after the installation in the machine. The industrial adapter allows the displacement in the x- and y-axes as well as tilting the sensor to the measuring object.

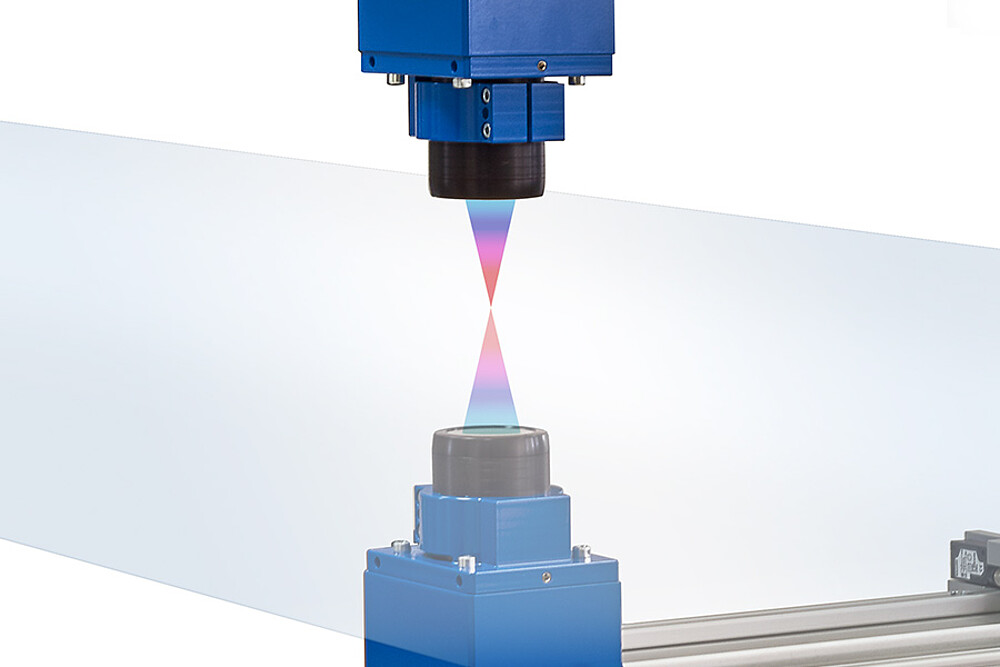

New: Adjustable mounting adapter for two-sided thickness measurement
The JMA-Thickness consists of two adjustable mounting adapters, and supports the alignment of sensors in two-sided thickness measurements. This means that the measuring points can be arranged absolutely congruent on an optical axis, which ensures reliable thickness measurements with highest precision. The JMA-Thickness is ideal for the integration into machines and production plants. The preassembled mounting plates allow quick and easy installation.

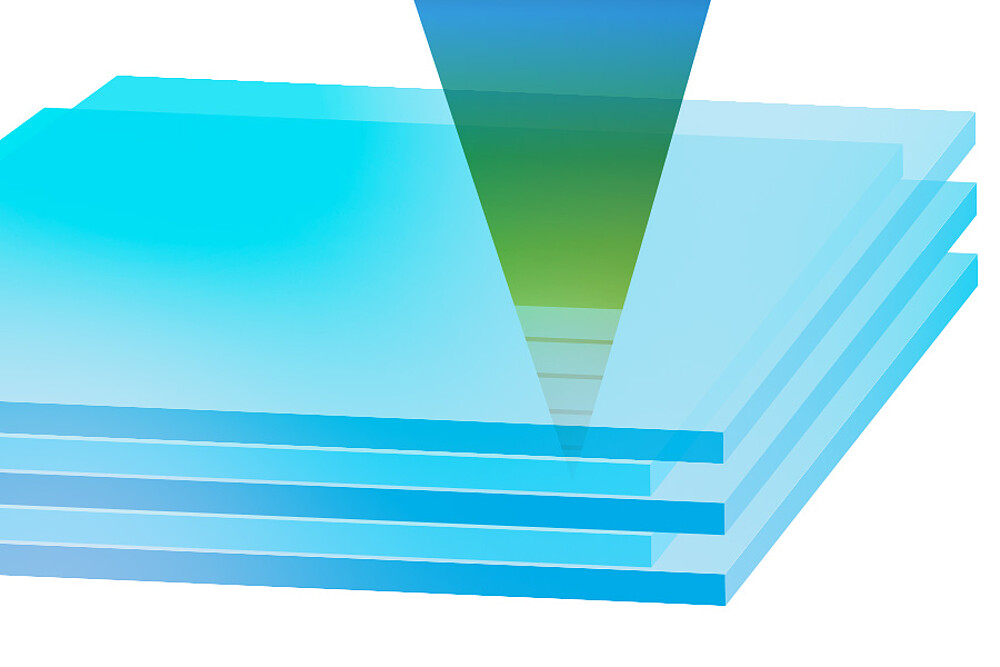

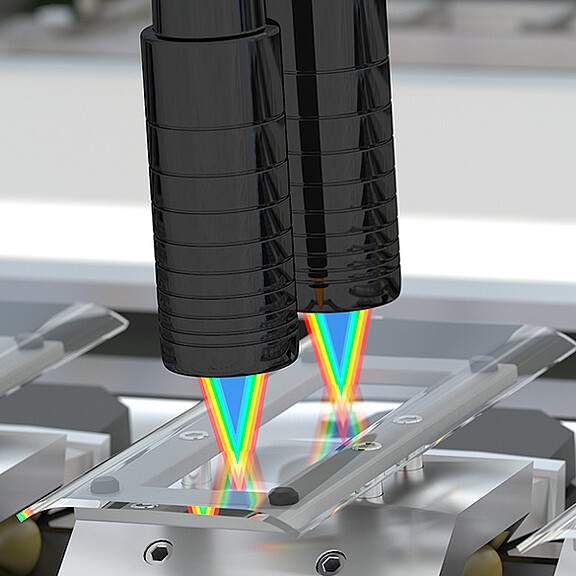

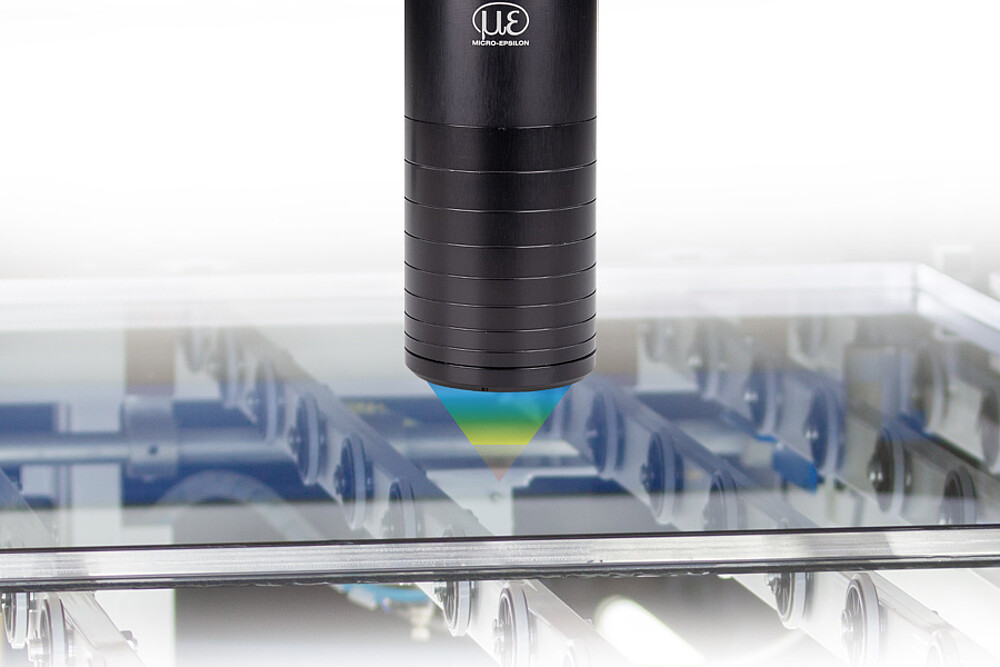

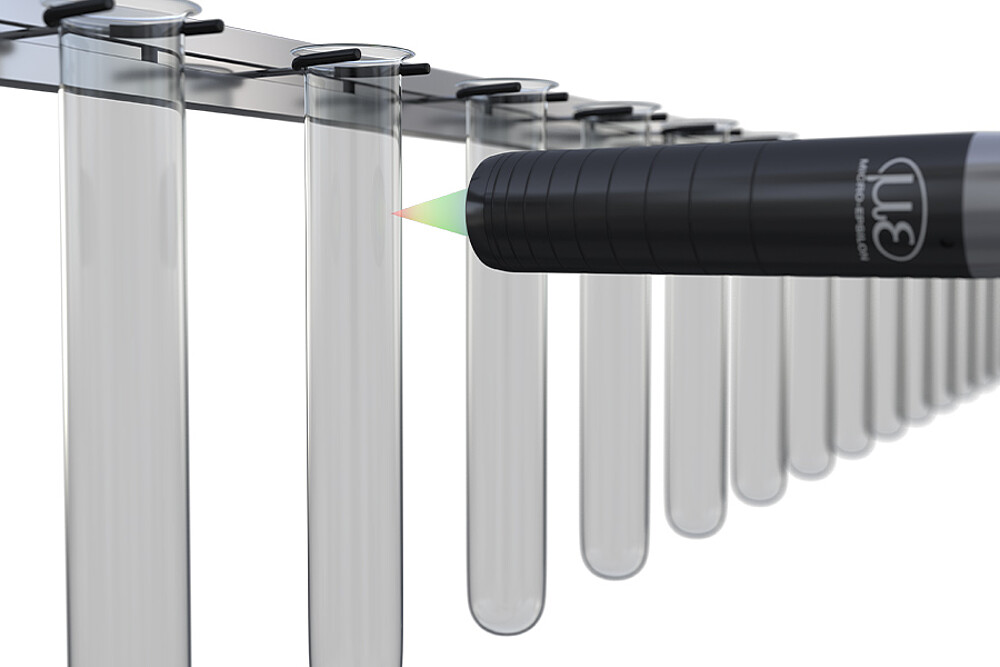

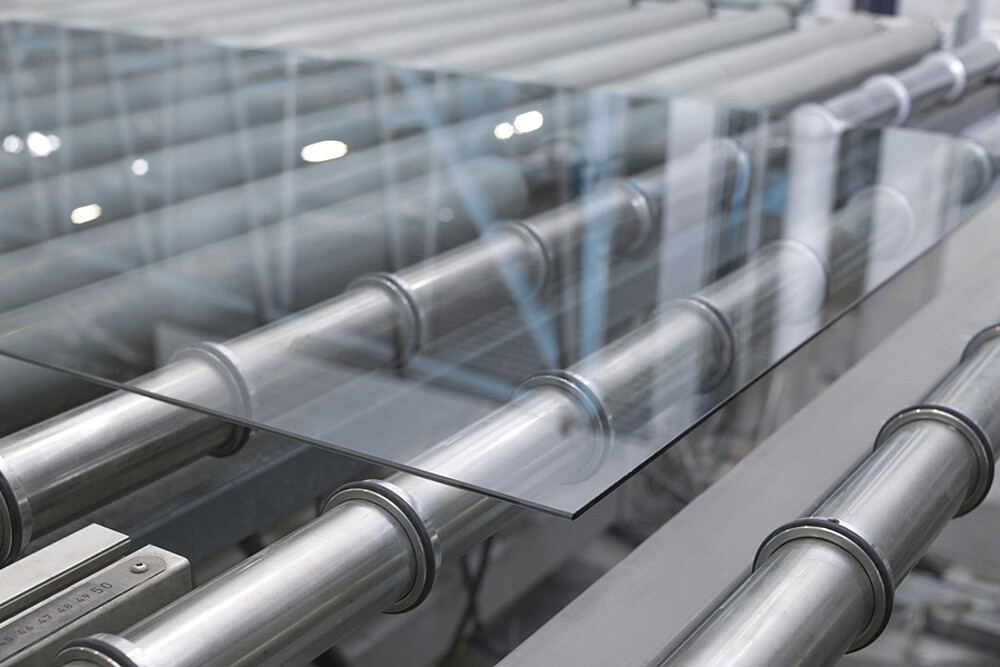

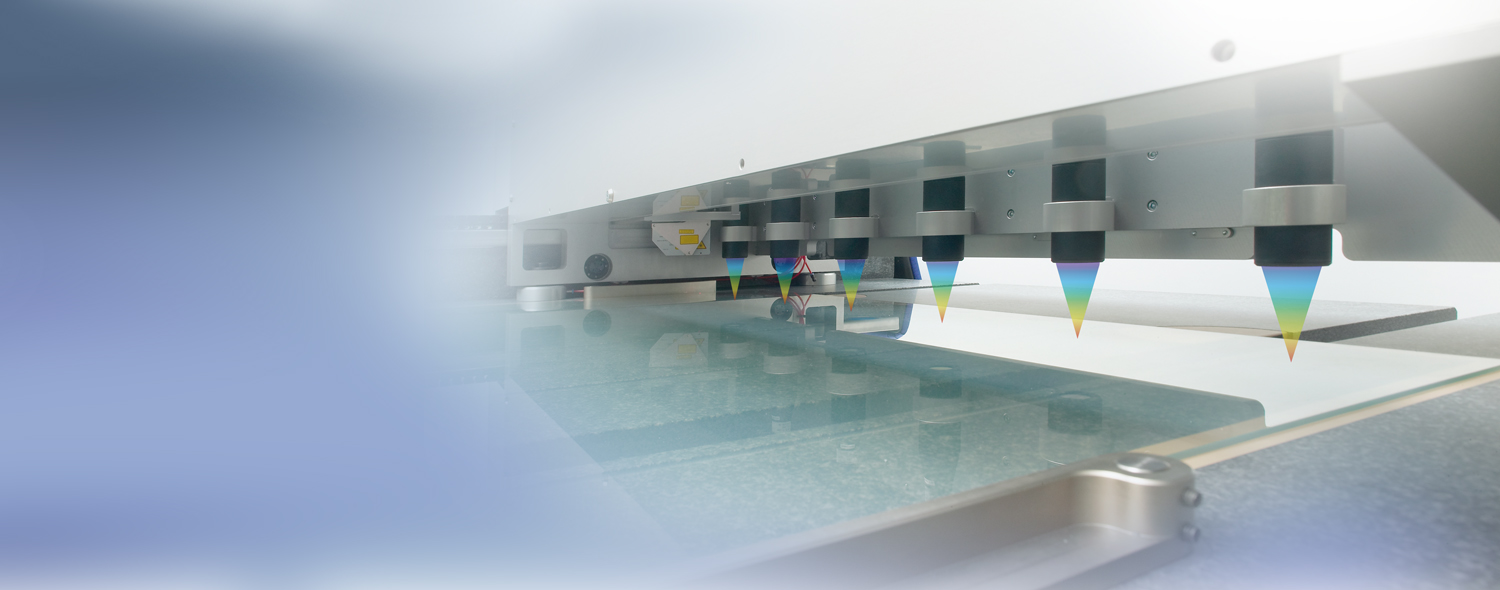

Měření tloušťky transparentních materiálů

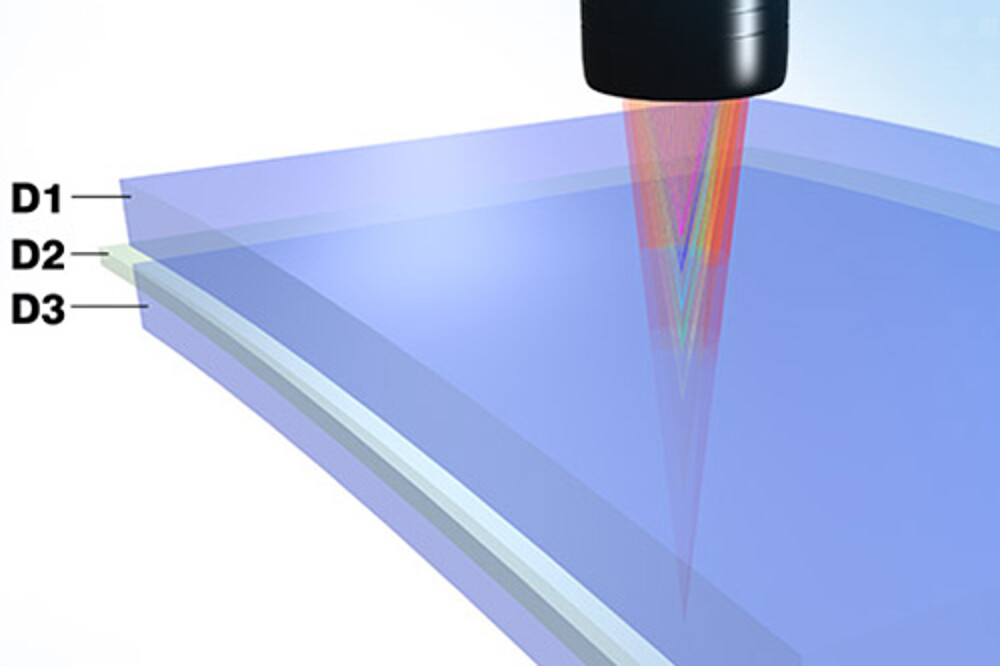

Konfokální chromatický princip měření umožňuje měření tloušťky transparentních materiálů jako je např. sklo. Tloušťka je měřena s přesností na mikrometr, a to za použití pouze jednoho snímače. Kontrolér poskytuje upravitelnou a rozšiřitelnou databázi materiálů. Parametry typické pro určité druhy materiálu, jako například refrakční indexy, lze přizpůsobit pomocí webového rozhraní. Vícevrcholové měření “multi-peak” umožňuje měření až 6-ti rozhraní a proto je možné měřit vícevrstvé objekty, jako je vrstvené sklo.

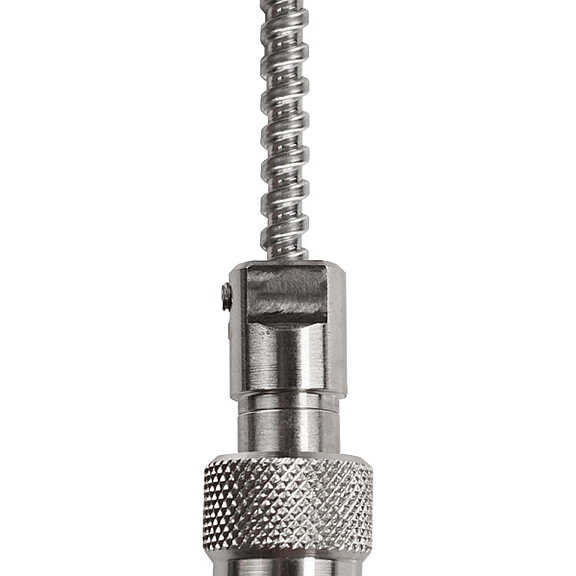

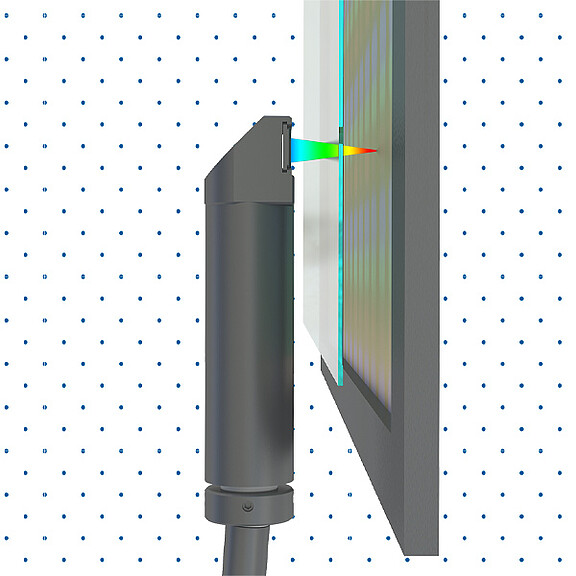

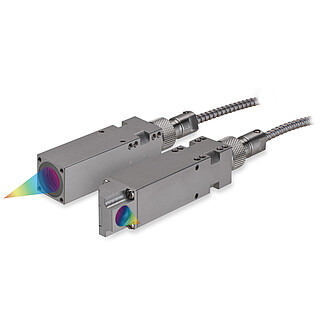

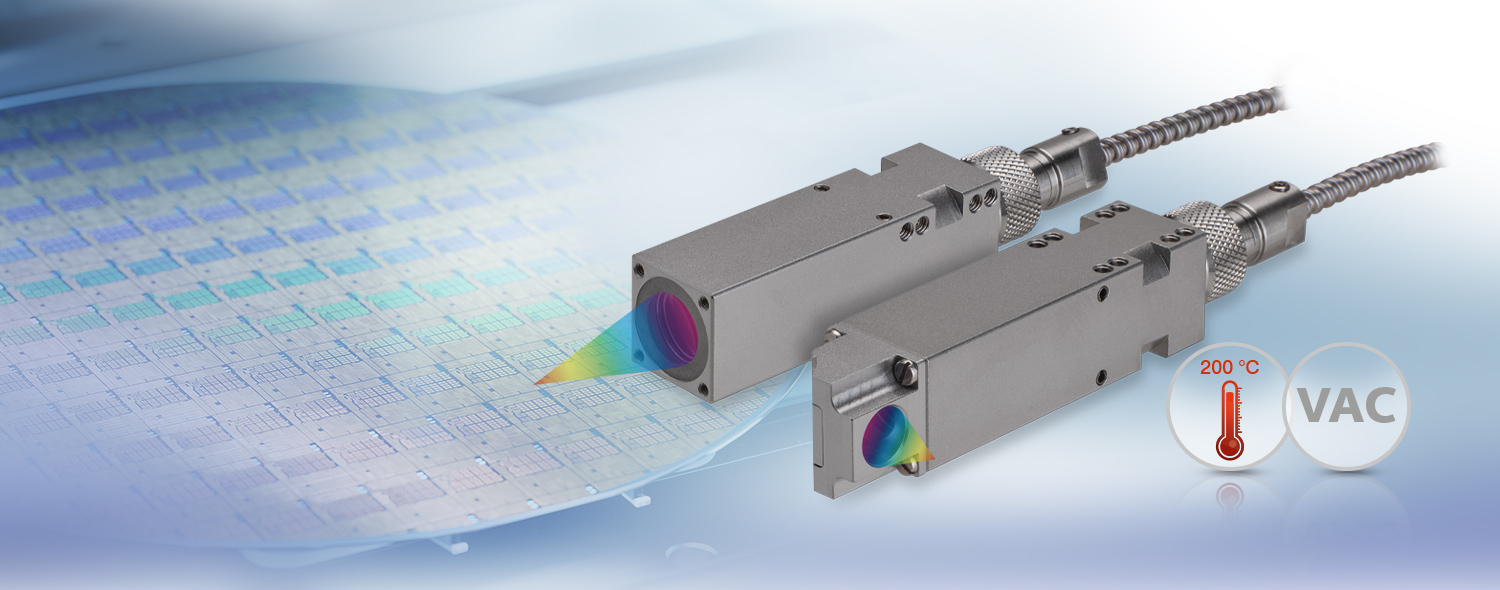

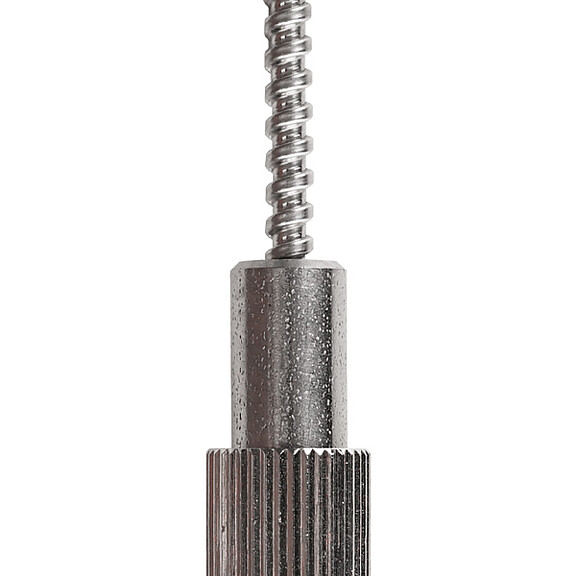

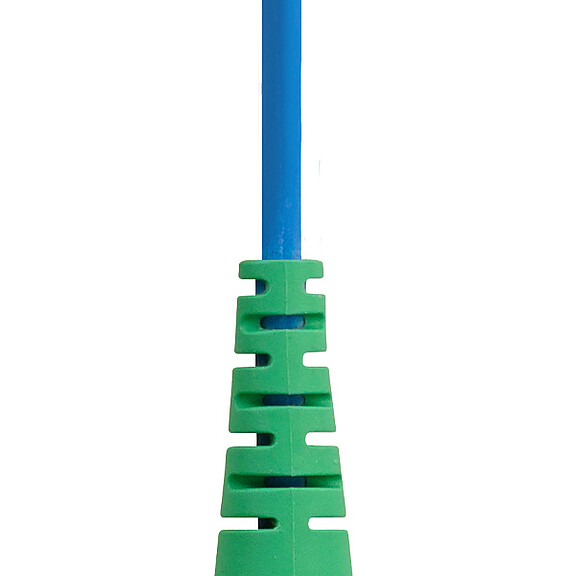

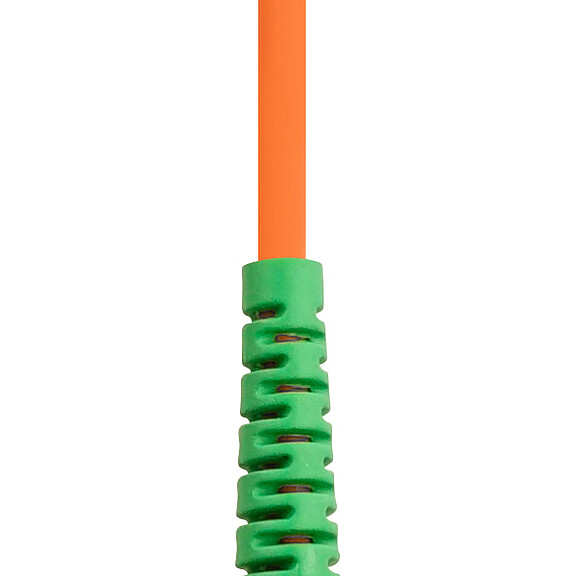

Připraveno pro vakuum

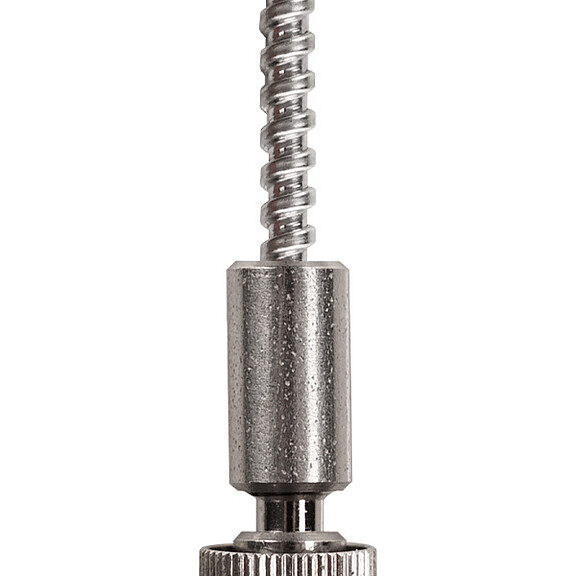

Snímače confocalDT se skládají z pasivních součástí a nevydávají teplo. Zejména pro použití ve vakuových aplikacích nabízí Micro-Epsilon snímače, kabely a příslušenství.
Nejrychlejší měření vzdálenosti u dynamických aplikací
Při vysokých rychlostech měření je důležité, aby byla expozice přizpůsobena příslušnému povrchu. Z tohoto důvodu je expozice řádku CCD dynamicky řízena v řídicí jednotce confocalDT. Toto řízení kompenzuje změny barvy a odrazivosti měřeného objektu a zvyšuje přesnost měření při vysokých rychlostech měření.

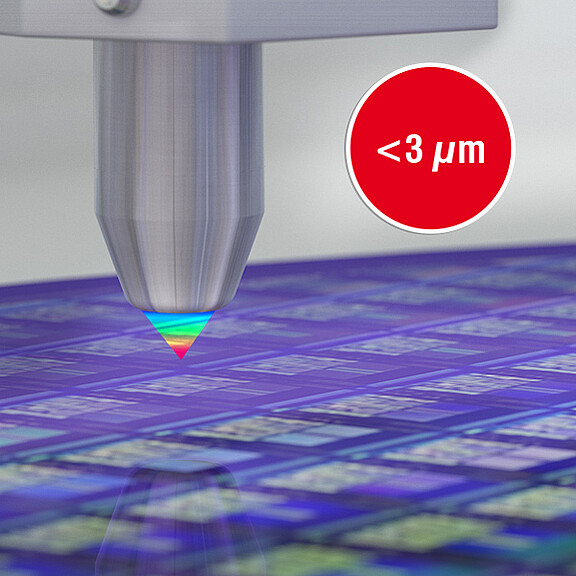

Velmi malý světelný bod detekuje ty nejjemnější detaily a struktury

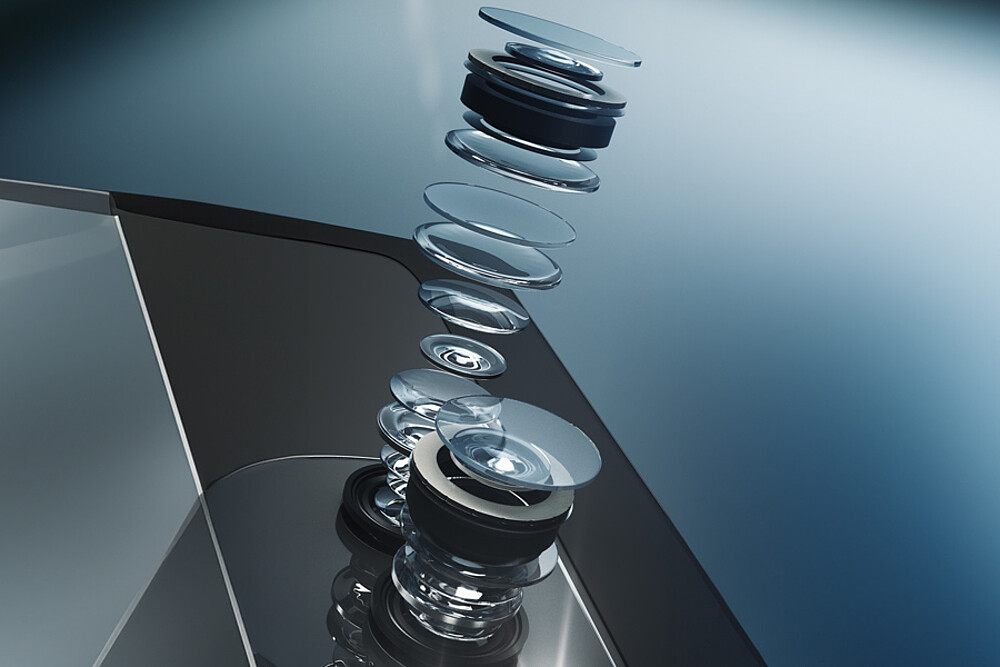

Konfokální snímače od společnosti Micro-Epsilon generují nejmenší světelné body <3 µm díky jejich vysoké numerické apertuře (NA). Proto mohou být spolehlivě detekovány nejjemnější detaily a struktury.

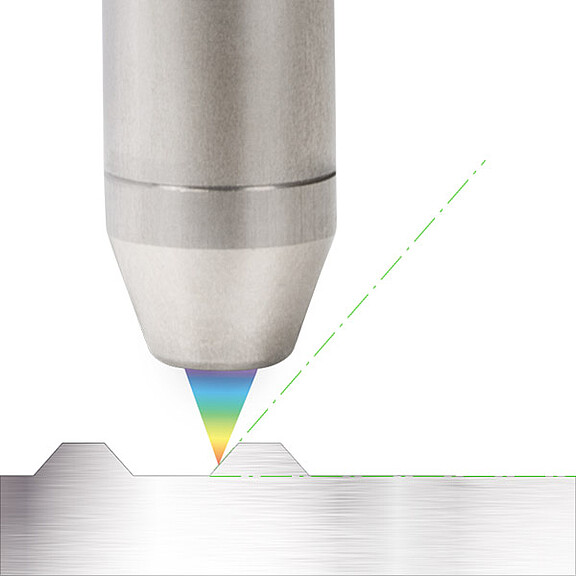

Extrémně velký úhel náklonu
Snímače confocalDT IFS tolerují velký úhel náklonu až 48 °. Proto mohou být spolehlivě detekovány zakřivené a strukturované povrchy pro generování stabilních signálů.

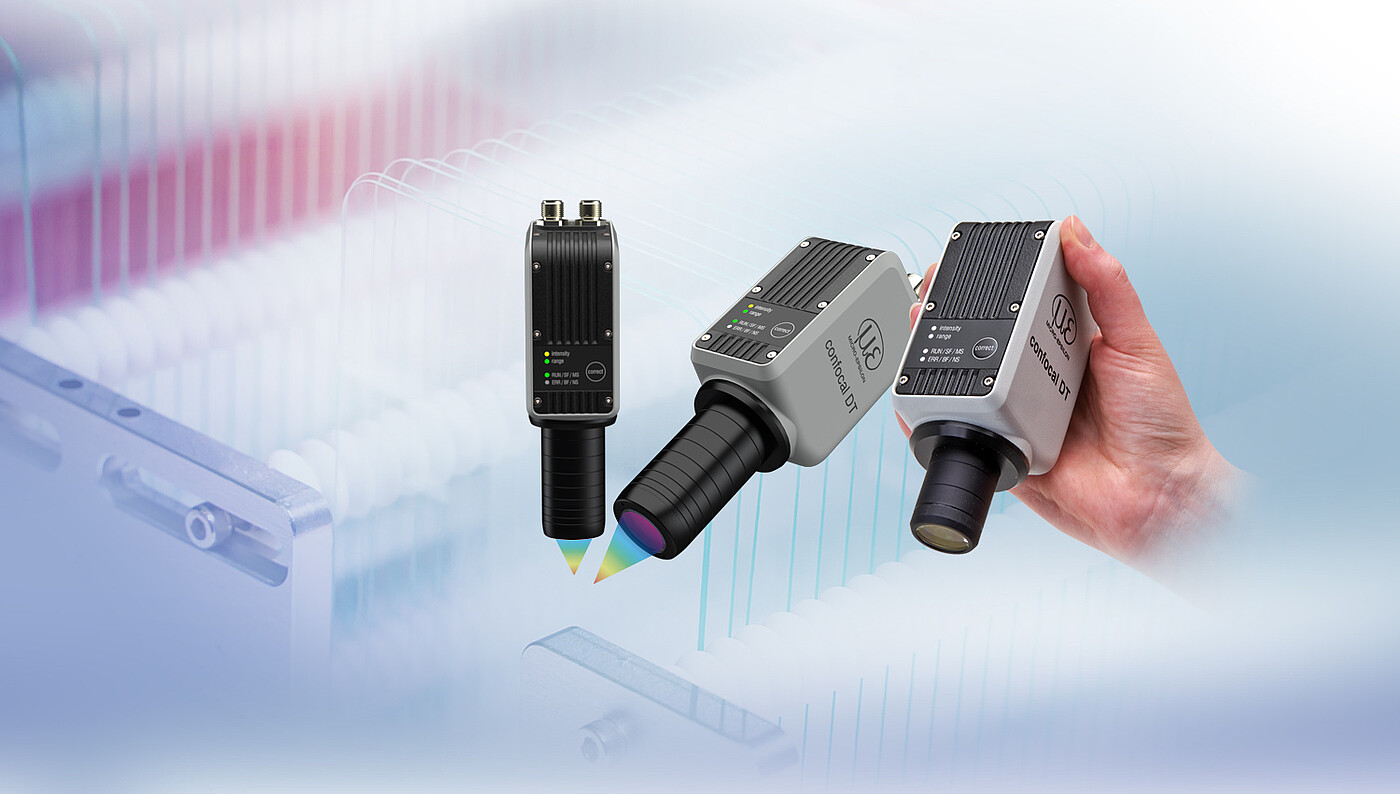

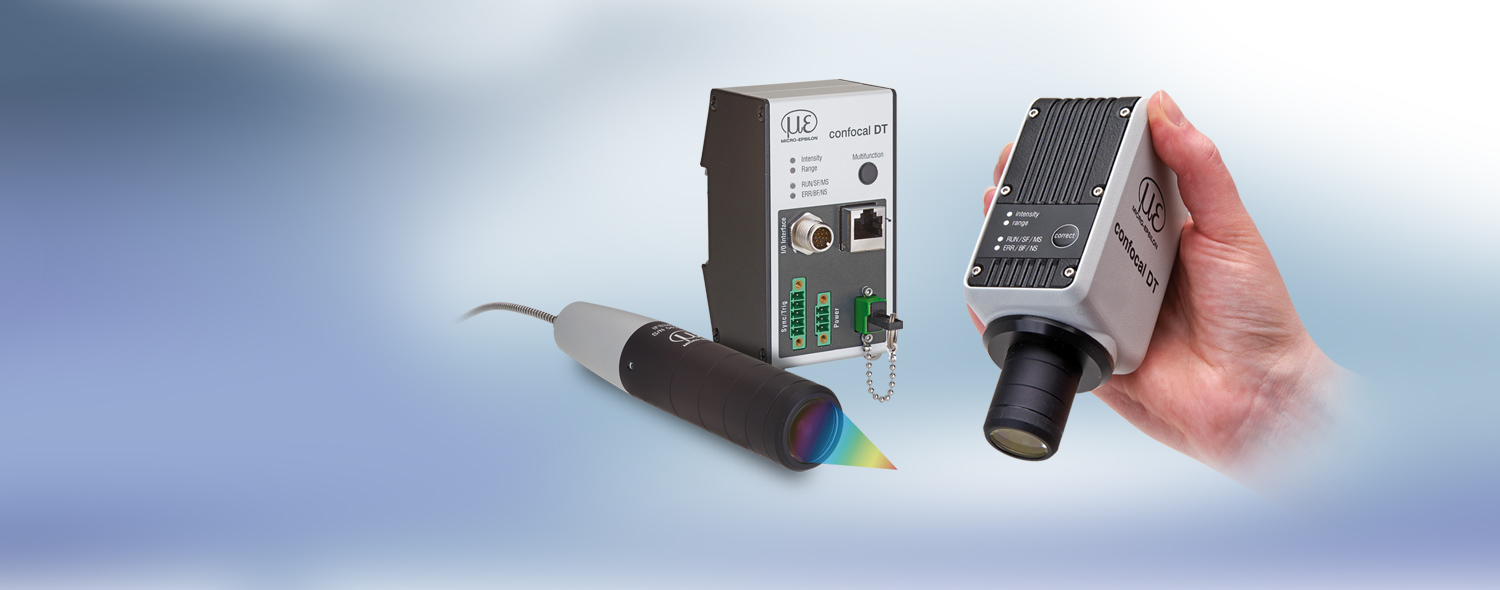

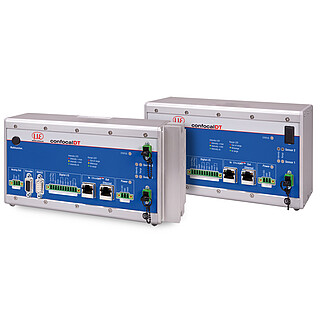

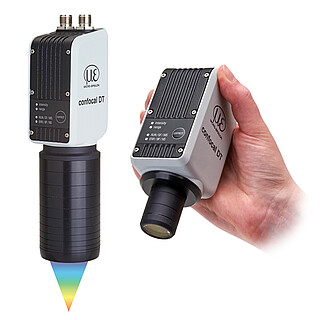

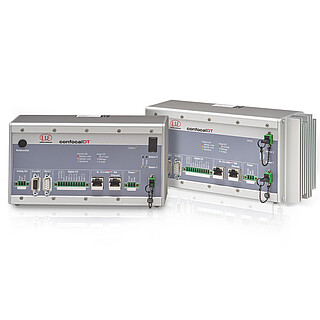

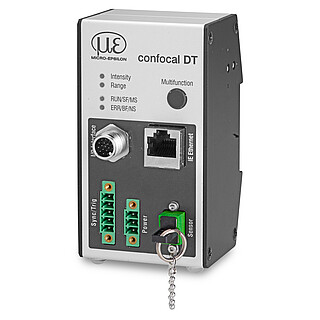

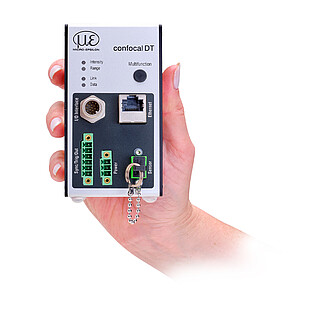

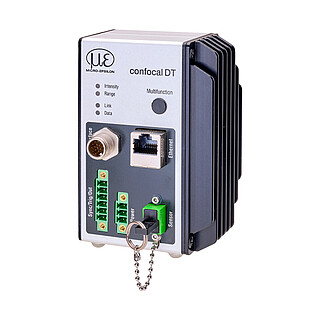

Kontrolér s vysokým rozlišením a rychlostí
Kontroléry confocalDT poskytují vynikající odstup signálu a umožňují měření s vysokou přesností. Jsou to celosvětově nejrychlejší kontroléry ve své třídě. Poměrně frekventovaně se používají v dynamických aplikacích pro monitorování. Rychlé vyrovnání povrchu reguluje cykly expozice pro dosažení vysoké stability signálu, což je obzvláště výhodné při měření povrchů s různými odrazovými vlastnostmi. K dispozici jsou rozhraní: RS422, ethernet, EtherCAT nebo analogový výstup.
Snadné použití přes webové rozhraní
Vzhledem k uživatelsky přívětivému webovému rozhraní se celý proces konfigurace provádí bez jakéhokoliv dalšího softwaru. Webové rozhraní je přístupné přes Ethernet a poskytuje nastavení a možnosti konfigurace. Materiály jsou uloženy v rozšiřitelné databázi materiálů.
Indikační a přepočítací jednotky
