thicknessGAUGE C.LP
Senzorové systémy thicknessGAUGE C.LP používají k měření tloušťky laserové profilové skenery. Tyto skenery promítají laserovou čáru na měřený povrch. Laserová čára kompenzuje naklonění pásu a umožňuje průměrování profilu. Technika měření pomocí 2D profilu umožňuje měřit tloušťku strukturovaných materiálů, jako jsou povrchy s reliéfem a perforované desky.
Podrobnosti
- Použitá technologie senzorů: 2D laserové profilové skenery s modrým laserem
- Rozsah měření (tloušťka): 15 mm
- Přesnost: ±1,2 µm
- Rychlost měření: až 100 Hz
- Pro strukturované materiály, např. perforované či reliéfní desky
- Měří tloušťku v 2048 bodech v rámci laserové čáry (osa x)
- Kompenzace nakloněných pásů.
Přesné měření tloušťky pomocí laserových profilových skenerů

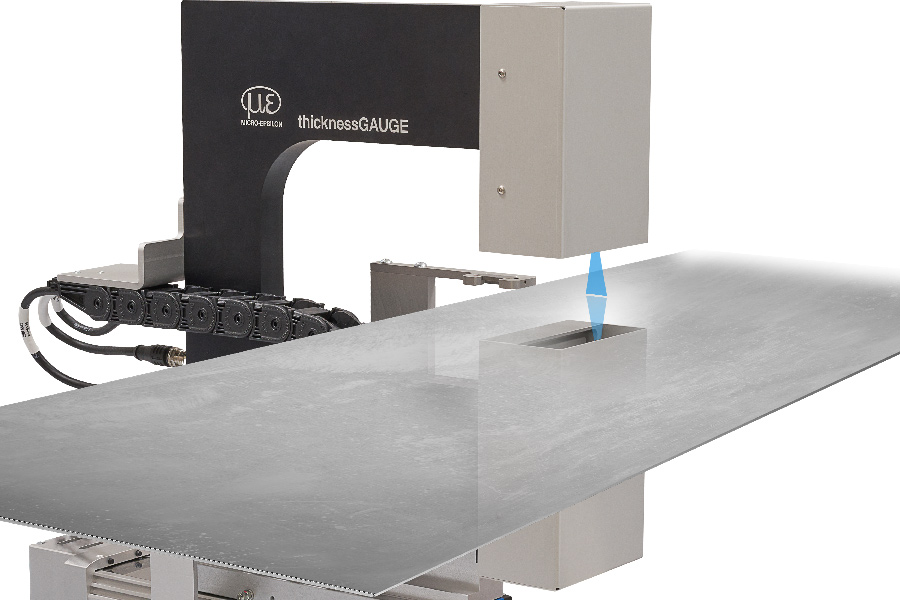

Senzorové systémy thicknessGAUGE C.LP jsou sestrojeny a kalibrovány tak, aby byly připraveny k okamžitému použití ve výrobním závodě. Tvoří je stabilní rám, ke kterému jsou připevněny dva profilové 2D skenery proti sobě. Tyto snímače měří tloušťku měřeného objektu pomocí rozdílu naměřených vzdáleností. Skenery jsou vzájemně dokonale vyrovnány, a proto mají vysokou přesnost měření.

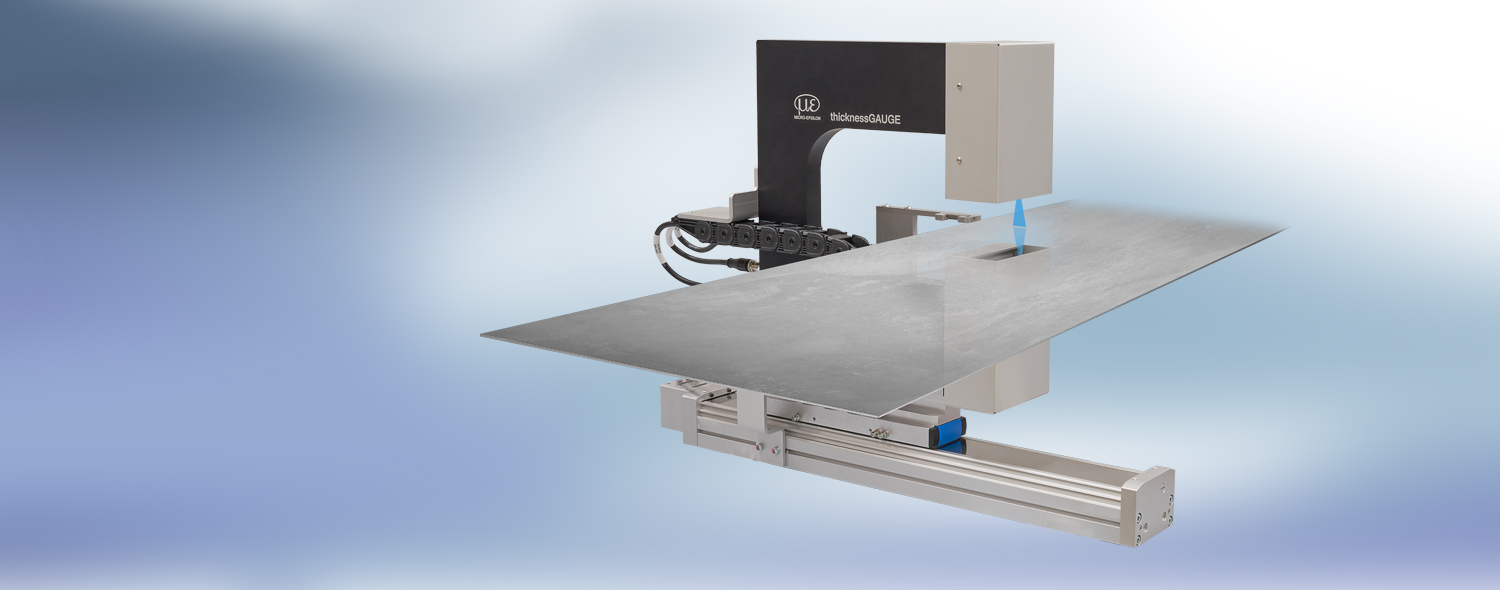

Lineární osa posouvá systém snímačů z parkovací polohy do polohy pro měření. Pro plně automatickou kalibraci se systém přesune zpět do parkovací polohy.
.

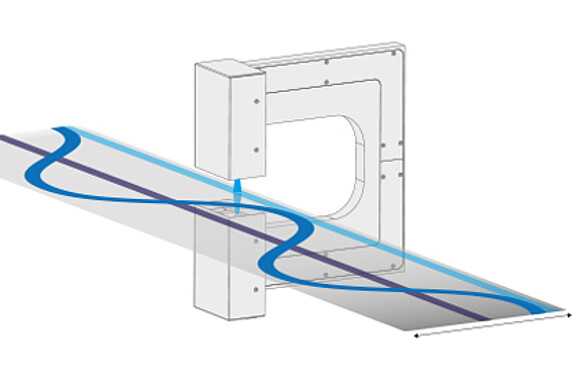

Senzorový systém thicknessGAUGE C.LP se používá k přesnému měření tloušťky pásů a plátů. Lze jej použít i pro měření v pevně daných drahách, např. pro měření na středové čáře (středová tloušťka) nebo pro měření tloušťky na hranách. Lineární posuv umožňuje měření tloušťky pojížděním až do šířky pásu 600 mm.
