Vysoce výkonný mikrometr, který splní i ty nejnáročnější požadavky

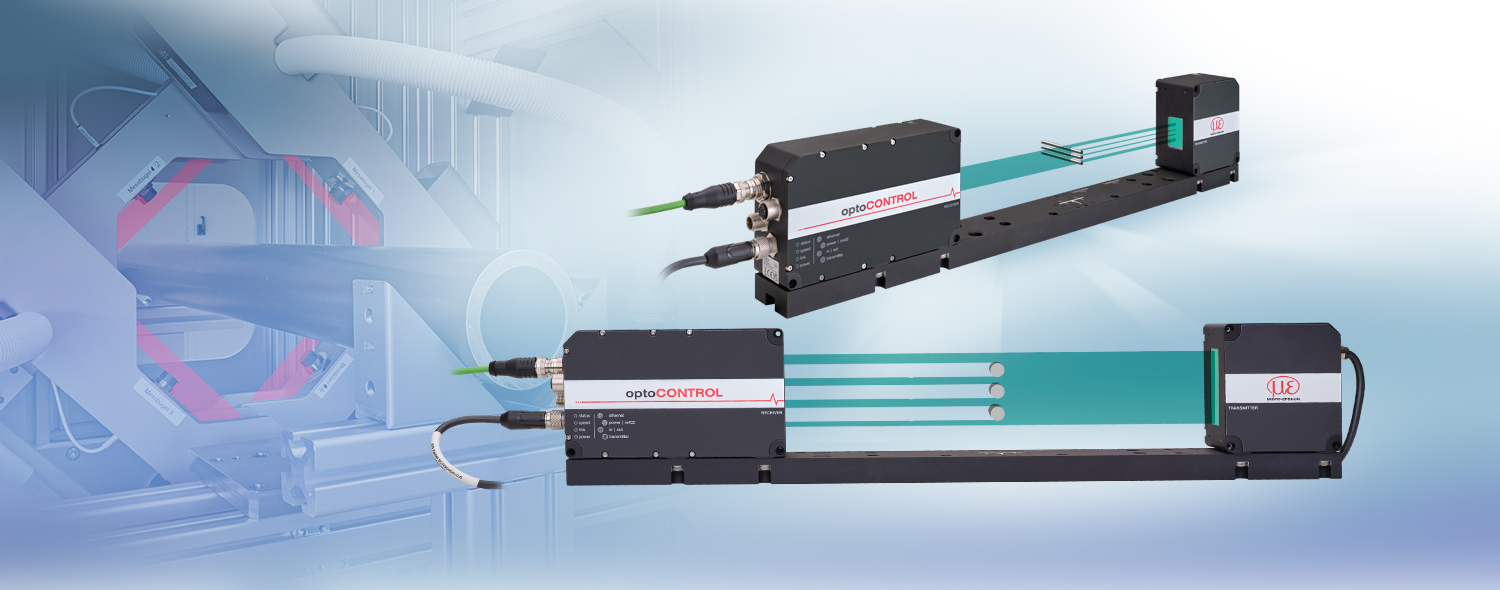

Kompaktní LED mikrometr optoCONTROL 2700 pro přesné měření průměru, mezery, hrany a segmentů. Mikrometr se vyznačuje mimořádně vysokou přesností a rychlostí měření. Vzhledem k tomu, že řídicí jednotka je integrována v přijímači, je kabeláž a montážní práce omezena na minimum.

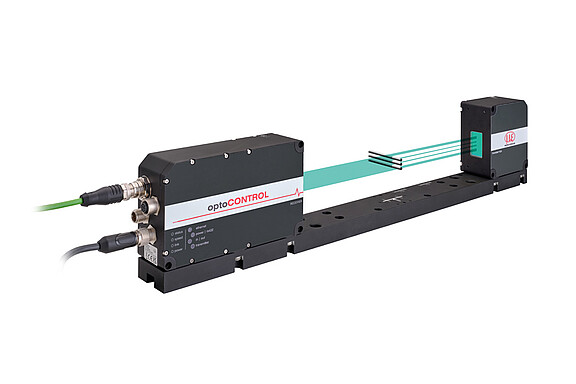

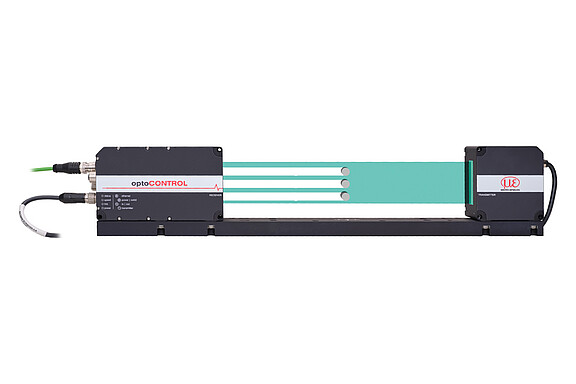

Dva modely s rozsahem měření 10 a 40 mm naleznou využití nejen v oblasti automatizace a zajišťování kvality. Díky aktivní korekci sklonu jsou správně a velice přesně změřeny i objekty pod úhlem až 45°. Konfigurace se provádí pohodlně přes webové rozhraní a umožňuje nastavení parametrů videosignálu, filtru a různých režimů měření. V režimu nastavení lze použít stínový obraz pro jednoduché vyrovnání měřeného objektu. Vynikající poměr ceny ku výkonu.
Charakteristika
- Rozsah měření: 40 mm
- Submikronové rozlišení 10 nm
- Linearita ≤ 1 µm
- Doba expozice: 8,5 µs
- Aktivní korekce sklonu objektu v reálném čase
- Měření úhlu objektu vzhledem k rovině XY ve světelném paprsku
- Šest předvoleb pro běžné měřicí úlohy
- Černobílý obraz pro snadné vyrovnání měřeného objektu pomocí měřítka
- Konfigurovatelné prostřednictvím webového rozhraní

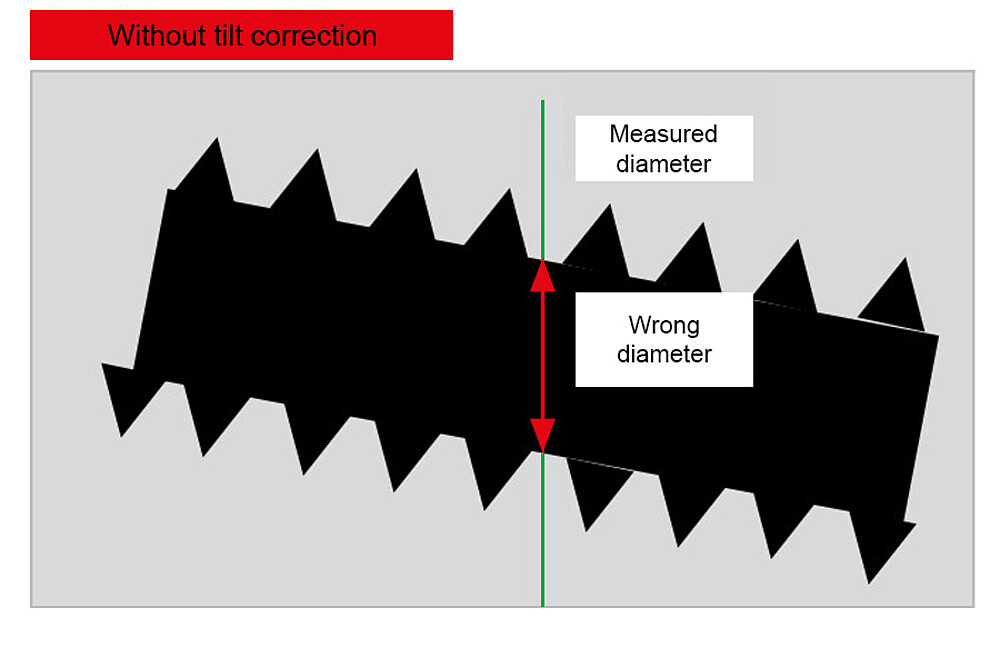

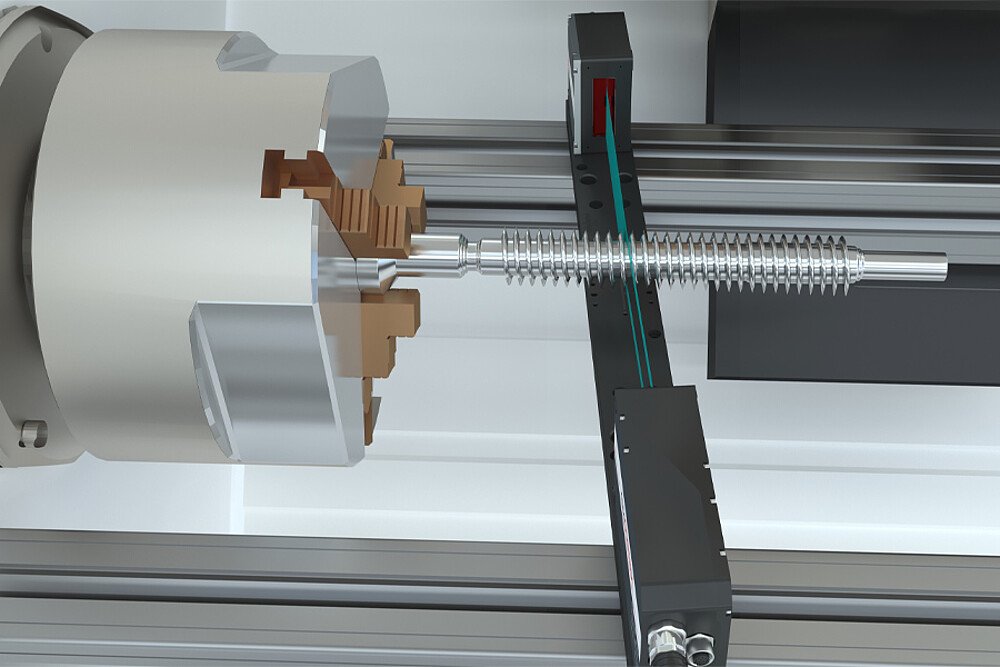

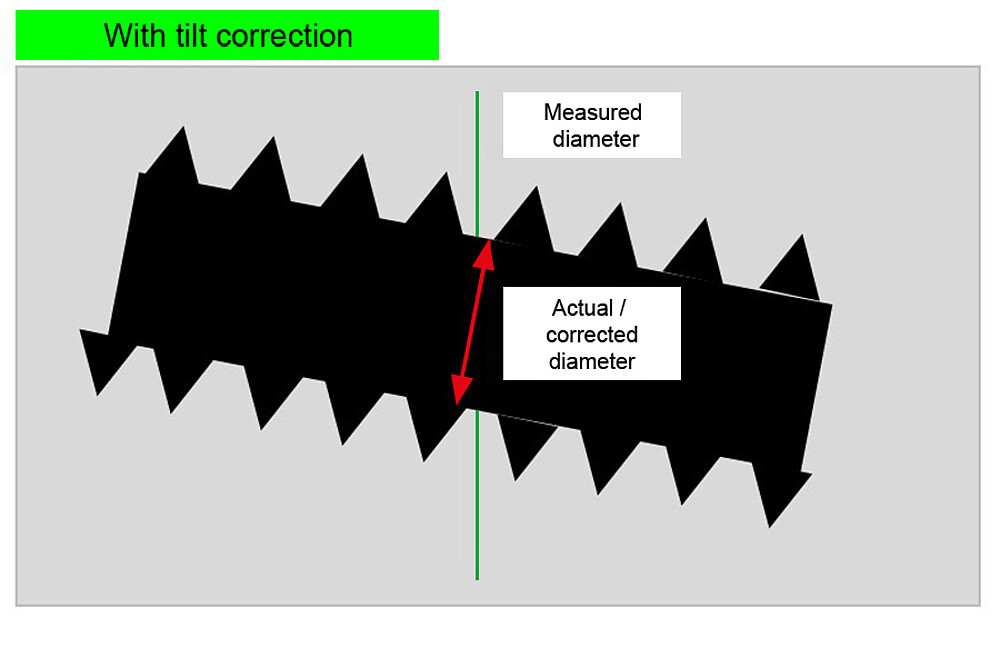

Aktivní korekce náklonu měřeného objektu
Mikrometr optoCONTROL 2700 přesně detekuje pozici a úhel měřeného objektu. Díky integrovanému vyhodnocení se naměřená hodnota automaticky přizpůsobí sklonu měřeného objektu. Výstupem je tak je přesná naměřená hodnota. Korekce sklonu je k dispozici pro programy měření průměru. Zjištěný obraz lze zobrazit přes webové rozhraní a vizuálně zkontrolovat. .

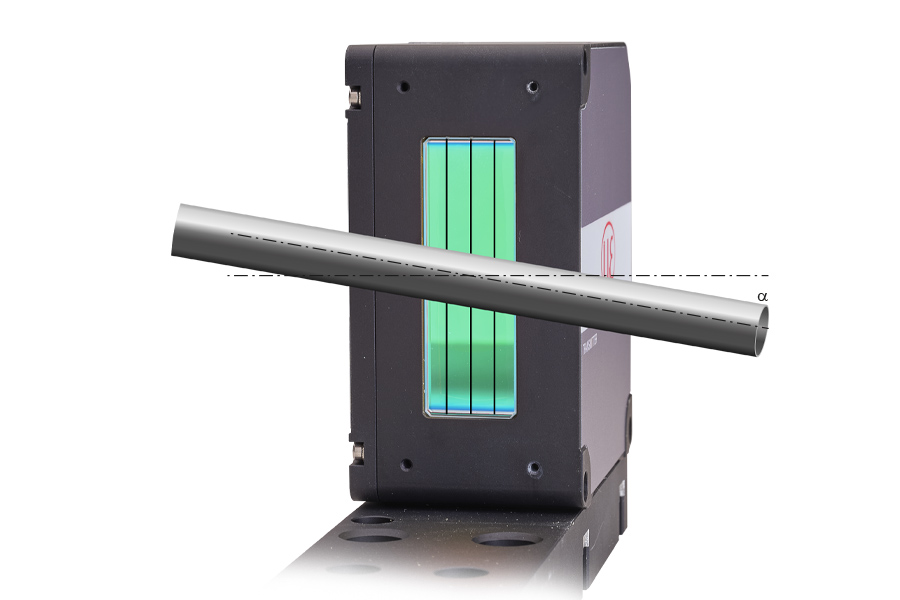

Měření úhlu objektu
Pokud objekty v měřicím rozsahu nejsou umístěny přesně pod úhlem 90°, tak lze mikrometrem optoCONTROL 2700 přesně určit jejich sklon až do 45°.
Jednoduché ovládání přes webové rozhraní a předvolby pro běžné aplikace
Nastavení mikrometru optoCONTROL 2700 se provádí bez nutnosti využití dalšího softwaru prostřednictvím webového prohlížeče. Webové rozhraní je přístupné přes ethernetové připojení a umožňuje rychlé a snadné nastavení např. průměrování, rychlosti měření nebo předvoleb a nabízí rozsáhlé možnosti parametrizace pro každou měřicí úlohu. Uložené předvolby umožňují jedním kliknutím rychlou a snadnou parametrizaci senzoru speciálně pro danou měřicí úlohu.

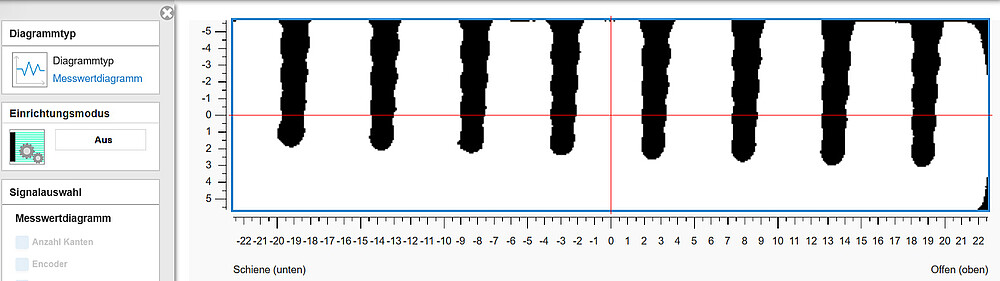

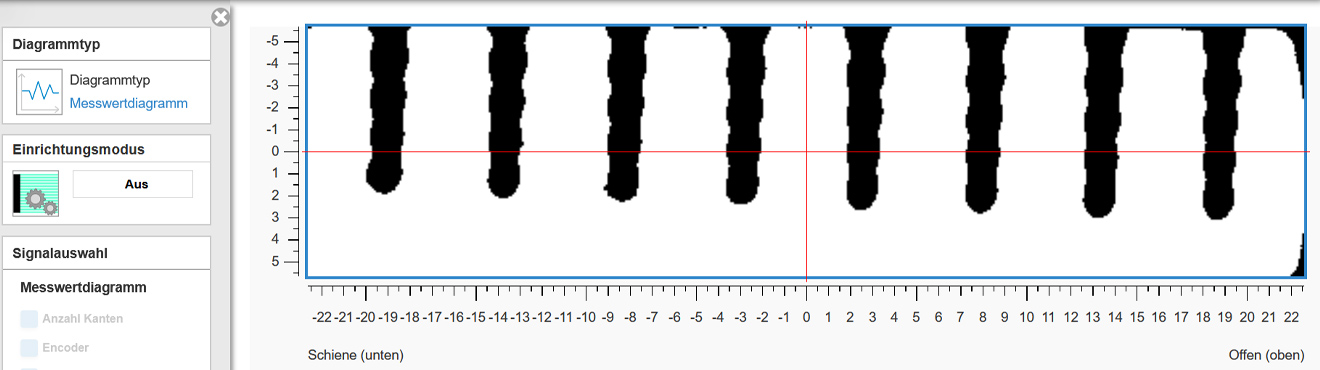

Černobílý obraz pro snadné zarovnání s měřeným objektem
The exact positioning of the measuring object in the light beam is quick and easy thanks to the set-up mode. The measuring object can be easily set up using the integrated black and white image. This saves the user time and effort when setting up and adjusting the exact position. The mid of the measuring range is shown in both axes by a red line.

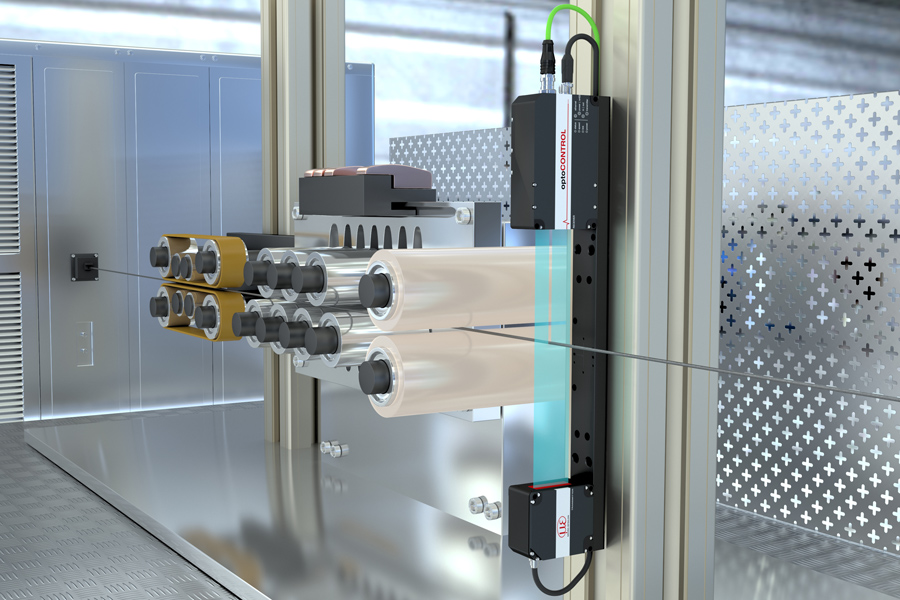

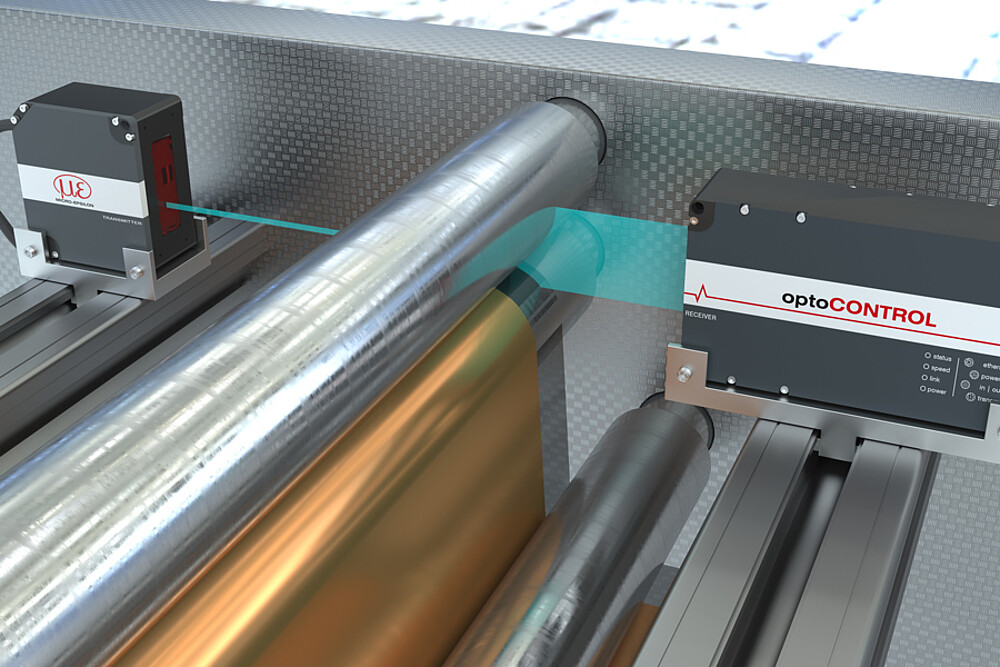

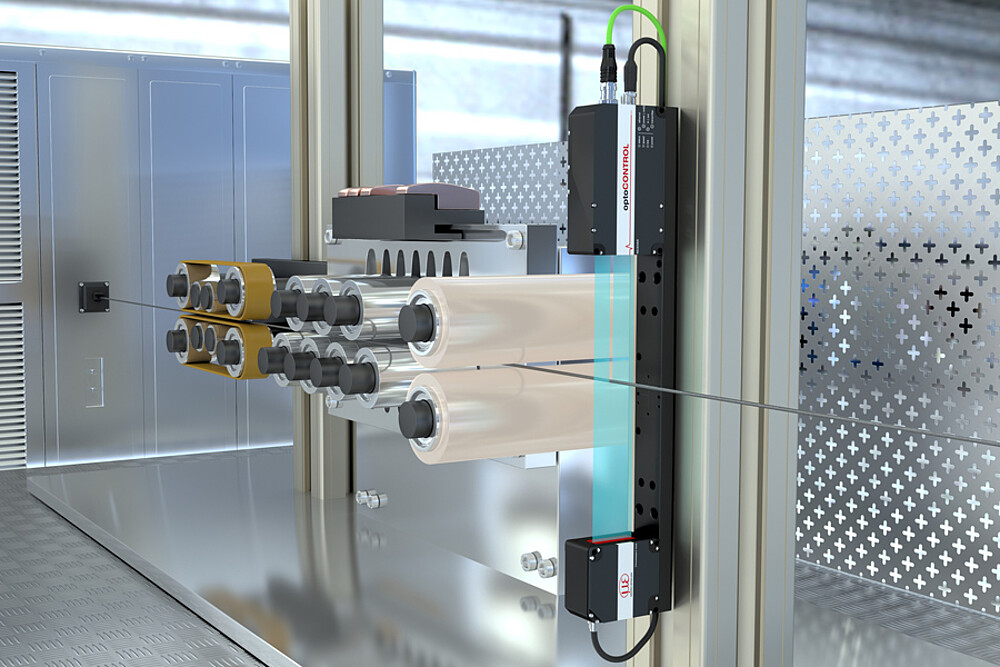

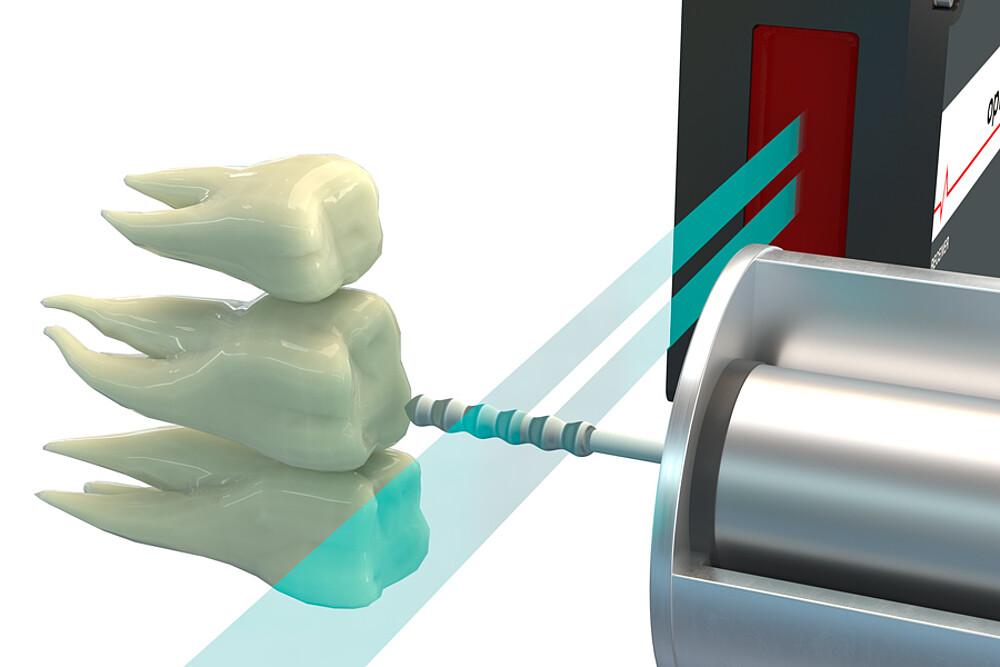

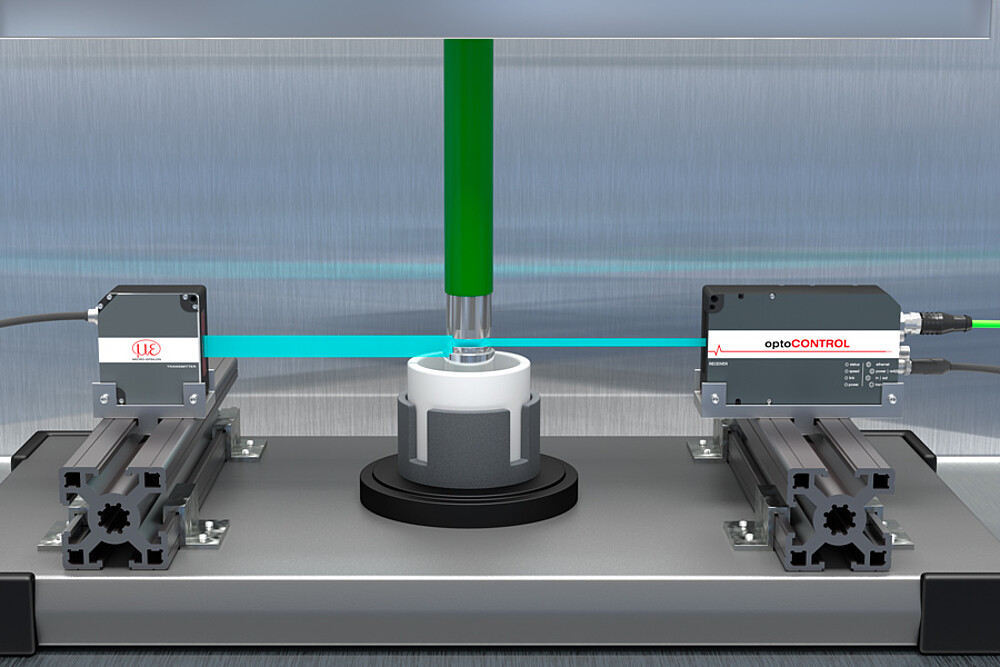

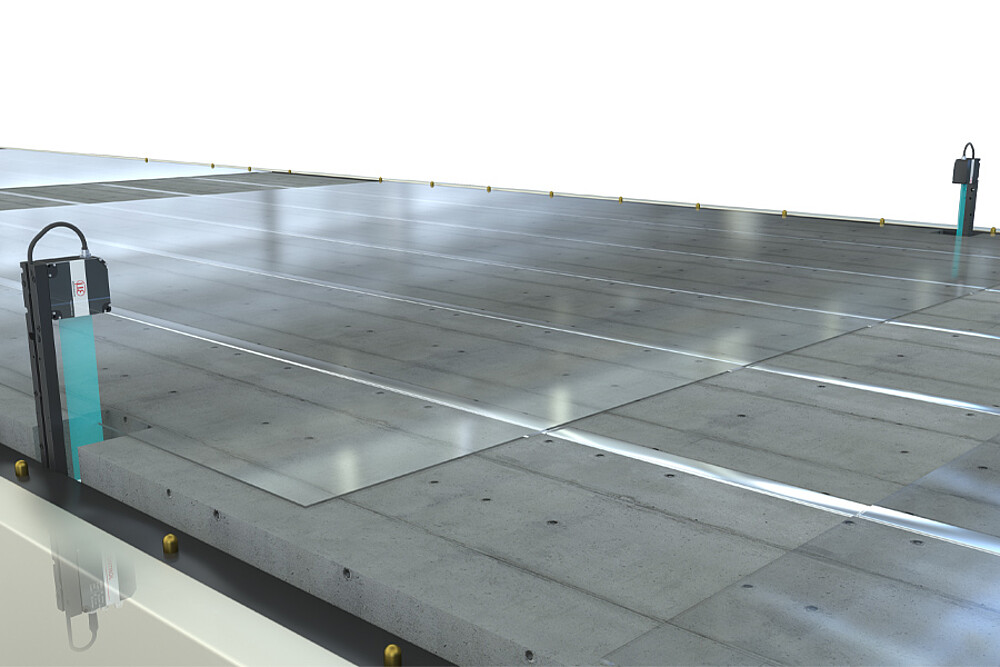

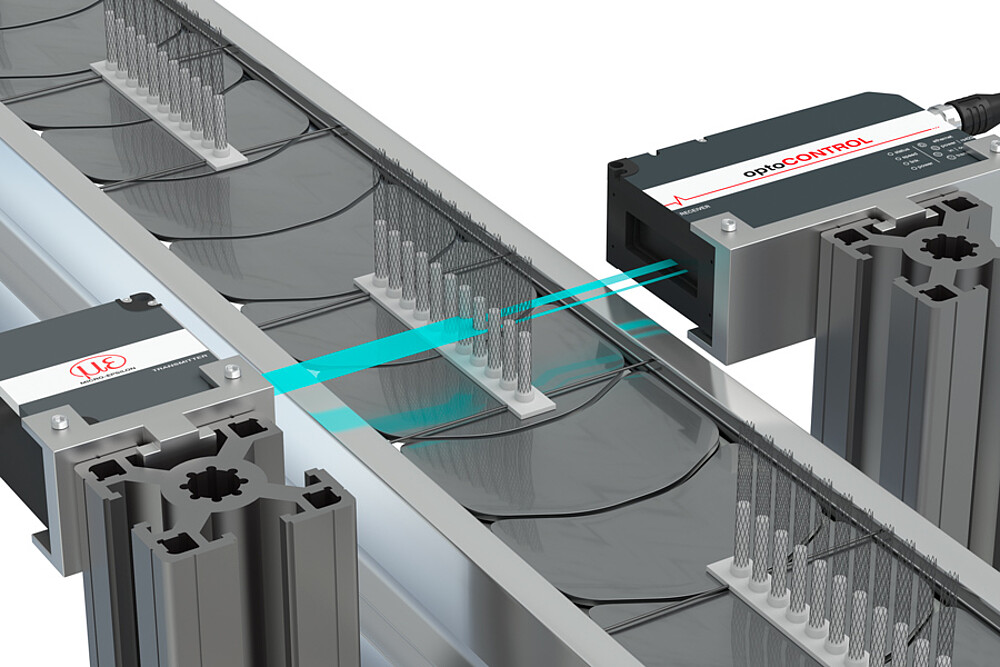

Příklady aplikací
Moderní rozhraní pro integraci do strojů a systémů
