Meranie polohy ramena žeriava

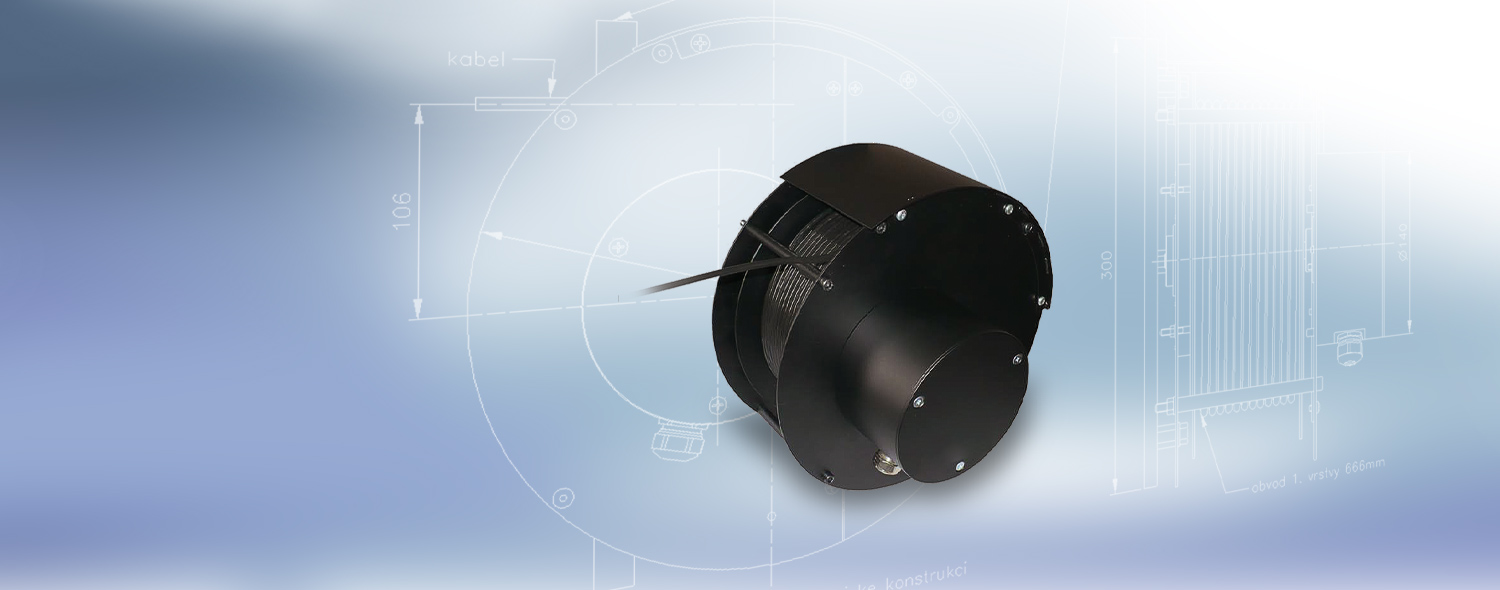

Zariadenie na meranie vyloženia ramena mobilného žeriava. Vysunutie výložníka je pomocou potenciometra napájaného konštantným jednosmerným napätím lineárne prevádzané na výstupné napätie. Zároveň zariadenie umožňuje prenášať až 4 elektrické signály z konca výložníka pomocou kábla navinutého na bubne navijaka do riadiacej jednotky. Každý zo 4 signálov je prúdovo kontrolovaný a obmedzený na maximálnu hodnotu prúdu 1 A.
Podrobnosti
- meranie vysunutia výložníka mobilného žeriava
- prenos až 4 signálov z konca výložníka do riadiacej jednotky
- rezistencia potenciometra: 5 kΩ
- max. zaťažiteľnosť potenciometra 2 W (pri max. 40 °C)
- merací rozsah: 17500 mm
- linearita systému: < 0,5 % z maximálneho rozsahu
- teplotný rozsah: -30 až +80 °C
- max. rýchlosť kábla: 1 m/s
- min. sila pri navíjaní kábla: 16 N
- max. sila pri vyťahovaní kábla: 27 N
- 5-žilový kábel s priemerom 6 mm
- hmotnosť zariadenia: 10 kg
