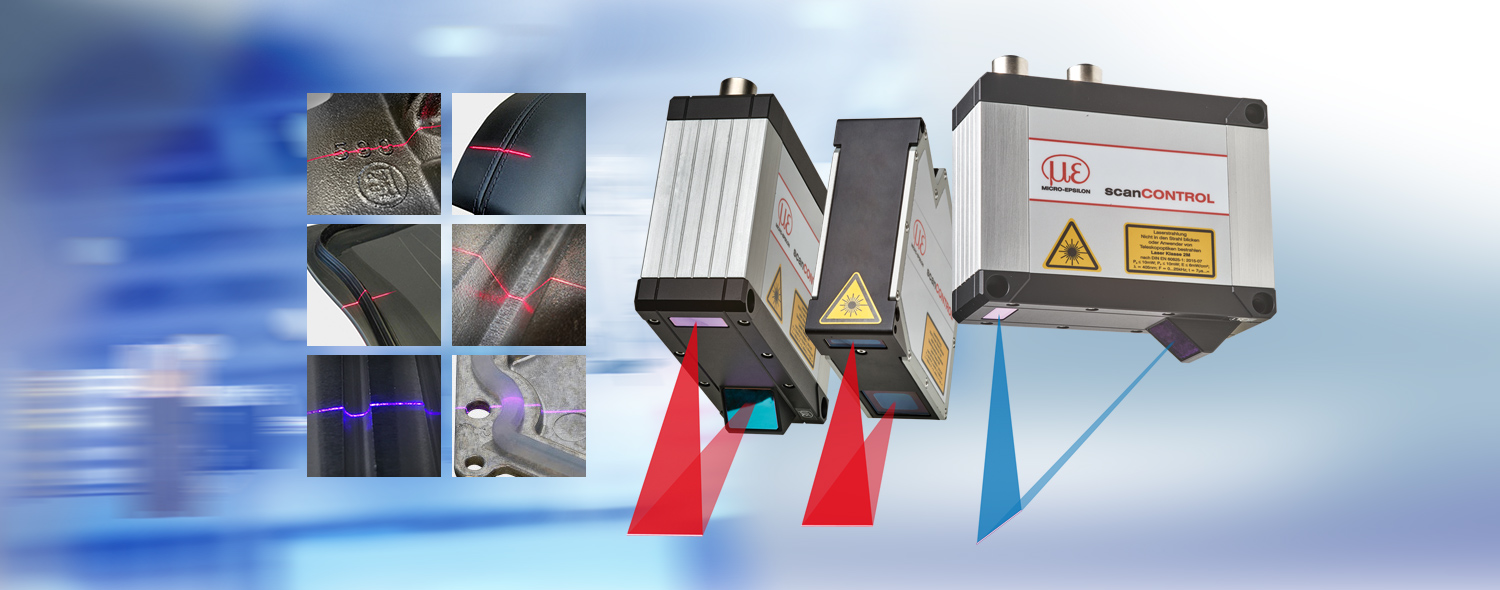

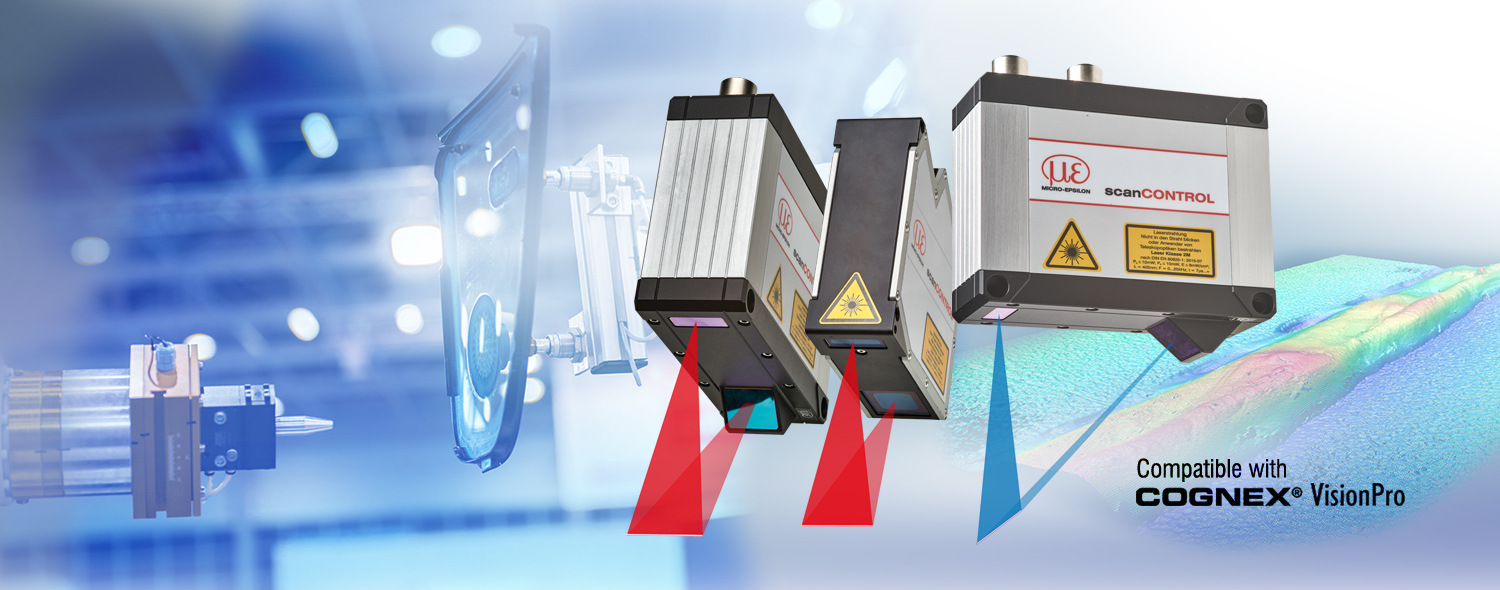

Laserové skenery profilu
Laserové skenery profilu zo série scanCONTROL patria medzi najvýkonnejšie profilové snímače s ohľadom na presnosť a rýchlosť merania. Dostupné modely sú vhodné pre množstvo priemyselných aplikácií. Konfigurovateľné skenery SMART sú vhodné pre bežné merania, pre integrátorov sú dostupné modely s nástrojmi pre integráciu do zákazníckych systémov a zariadení.

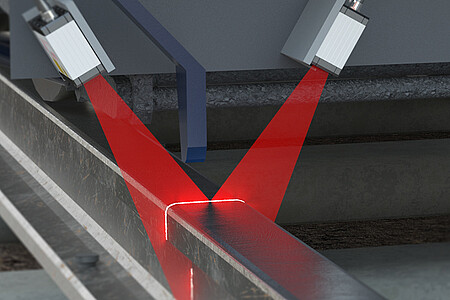

Typické aplikácie: profil, medzera, šírka, výška, hĺbka, hrana, ryha, obruba, uhol, zaoblenie, výskyt, rovinnosť, deformácia.
Models
Podrobnosti
- Kompaktní velikost s integrovaným vyhodnocováním: není potřeba žádný externí ovladač
- Vysoké rozlišení profilu pro zachycení nejmenších detailů
- Vysoká vzorkovací frekvence dynamická měření

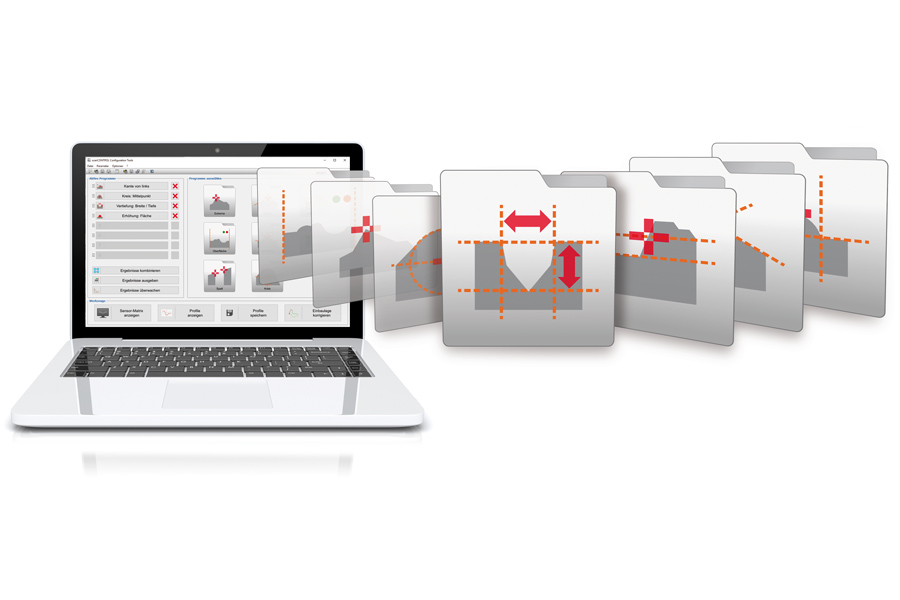

- Výkonné softwary pro konfiguraci a vizualizaci
- SDK pro integraci do jednotlivých softwarových prostředí
- Prokázaná provozní spolehlivost při dlouhodobém testovacím měření (24/7)
Typické měřící úlohy:
Profil, šířka, výška, hloubka, hrana, drážka, mezera, úhel, zaoblenost, přítomnost, rovinnost, deformace, atd.

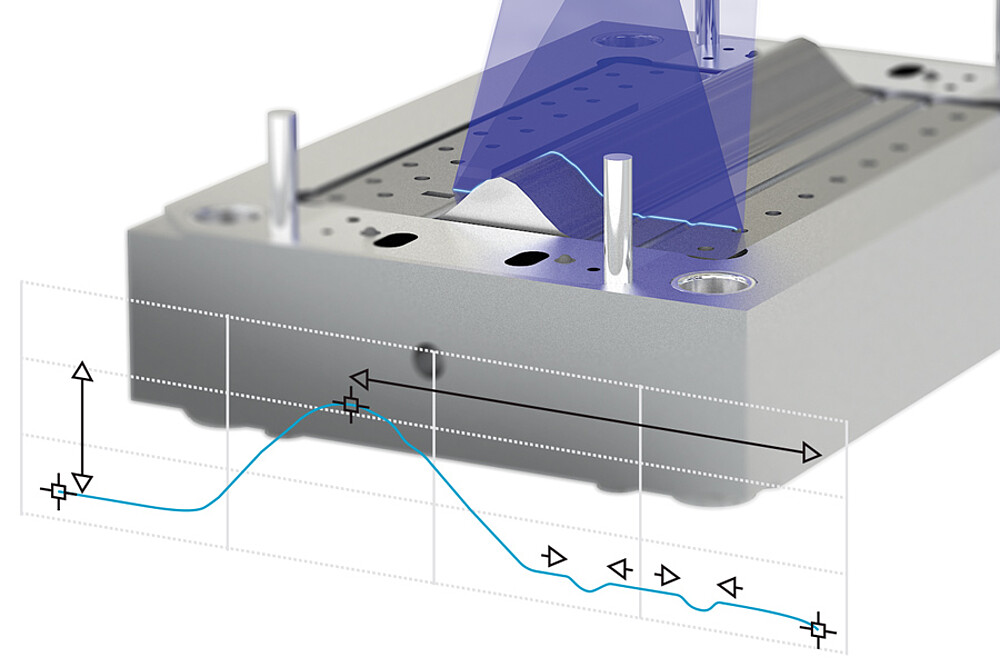

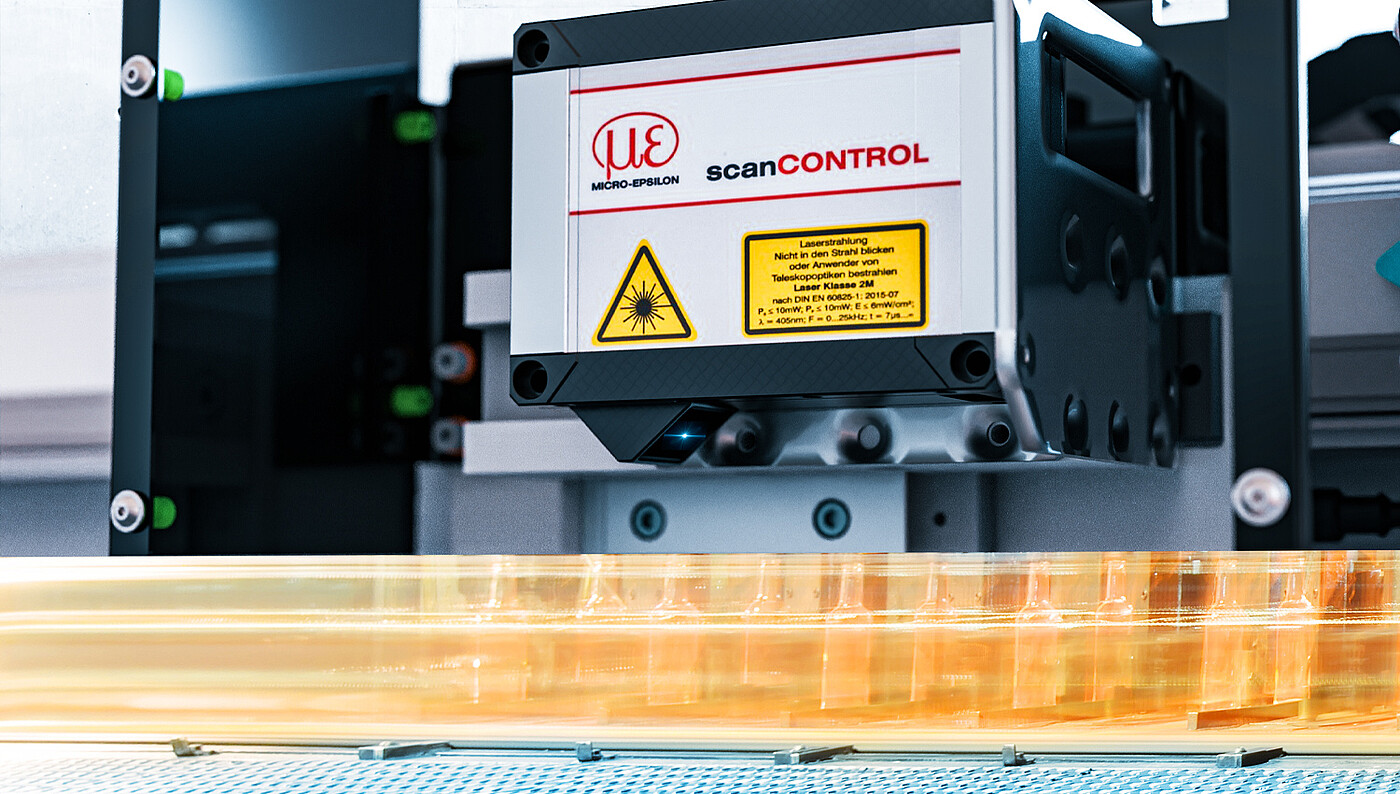

Inteligentní SMART skenery: široké spektrum funkcí pro řadu měřicích úloh

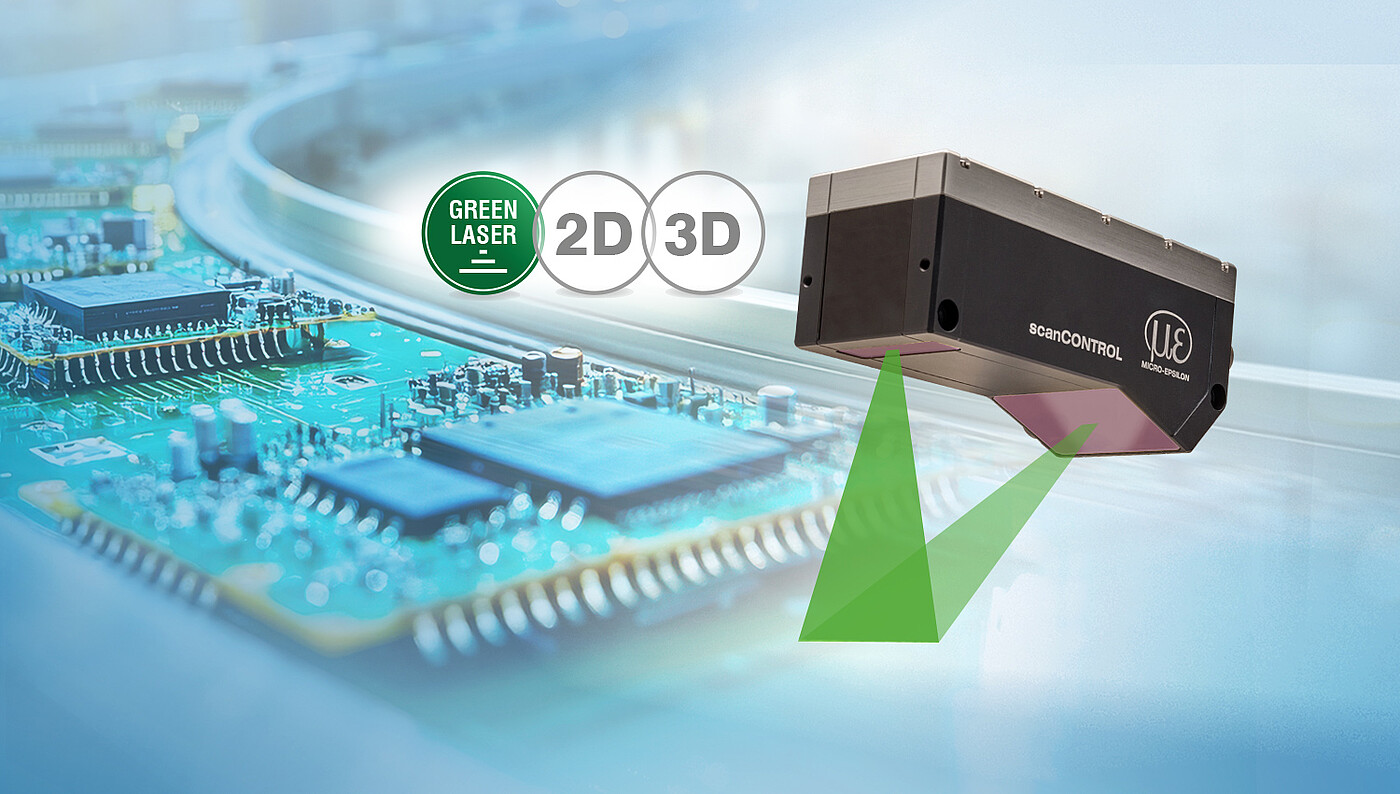

SMART laser scanner with increased performance
The performance of the scanCONTROL 300x models has been increased again through targeted optimization: improved algorithms and components increase data acquisition and output to up to 10 million measurement points per second. Profile calculation and evaluation speed for smart sensors is increased by up to 60%, allowing profile evaluations to be performed quickly and reliably. UDP bundling allows for the data transfer to be performed also at a slow PLC without loss of information.

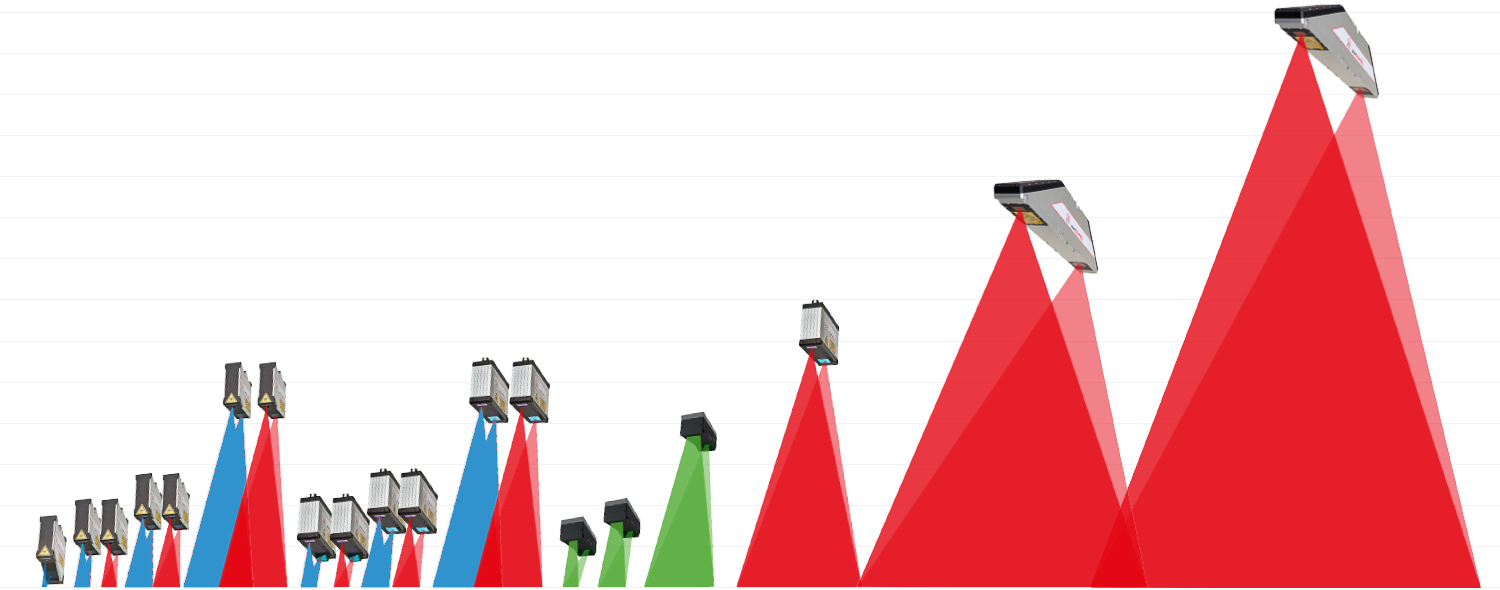

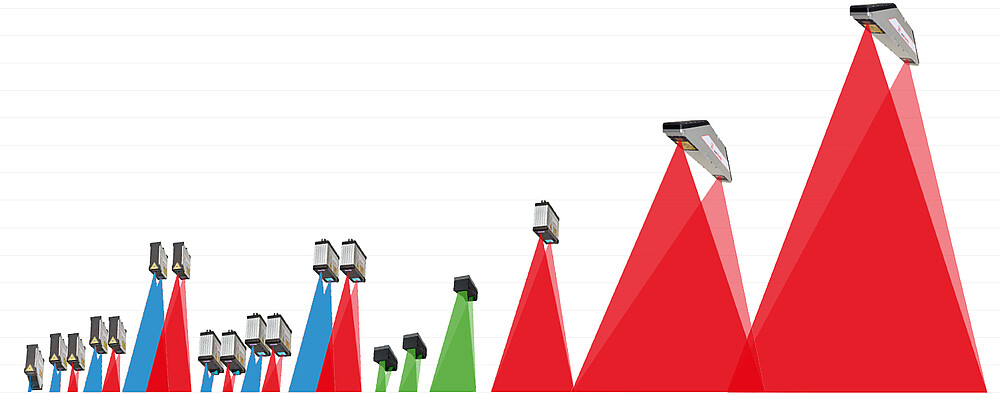

Velký výběr modelů pro širokou škálu aplikací
Pro výběr správného laserového profilového skeneru: Klikněte ZDE

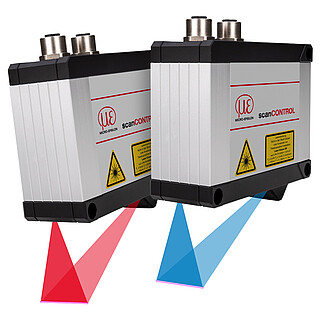

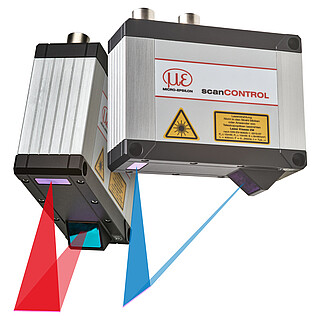

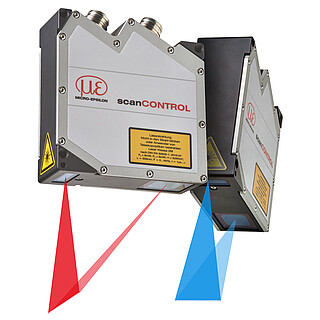

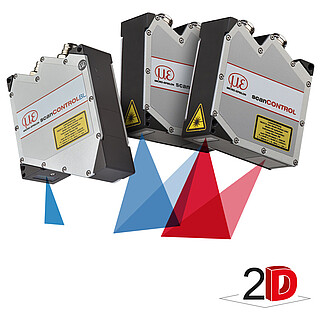

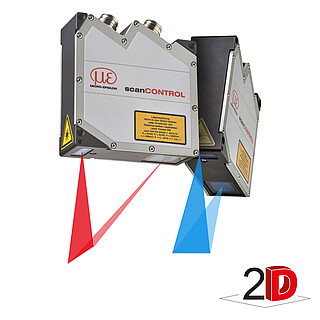

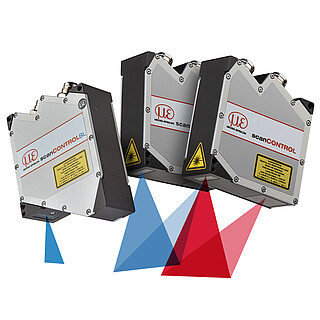

Profilový skener s červeným nebo patentovaným modrým laserem
Laserové profilové skenery od Micro-Epsilon jsou k dispozici s červeným laserem nebo s patentovanou technologií Blue Laser. Laserové skenery s modrou laserovou čárou se používají při aplikacích, kde se měří profil vůči žhavým kovům, transparentním a organickým povrchům. Modro-fialový laserový paprsek nepronikne do měřeného objektu a má mnohem lepší stabilitu signálu.
Měření pomocí profilových skenerů s modrým laserovým paprskem využívané na žhavých objektech s teplotou nad 700 ° C a transparentních objektech jako je sklo a plasty je chráněno patentem. Laserové skenery scanCONTROL dosahují na těchto površích vynikající stability signálu a tím přesných výsledků měření.

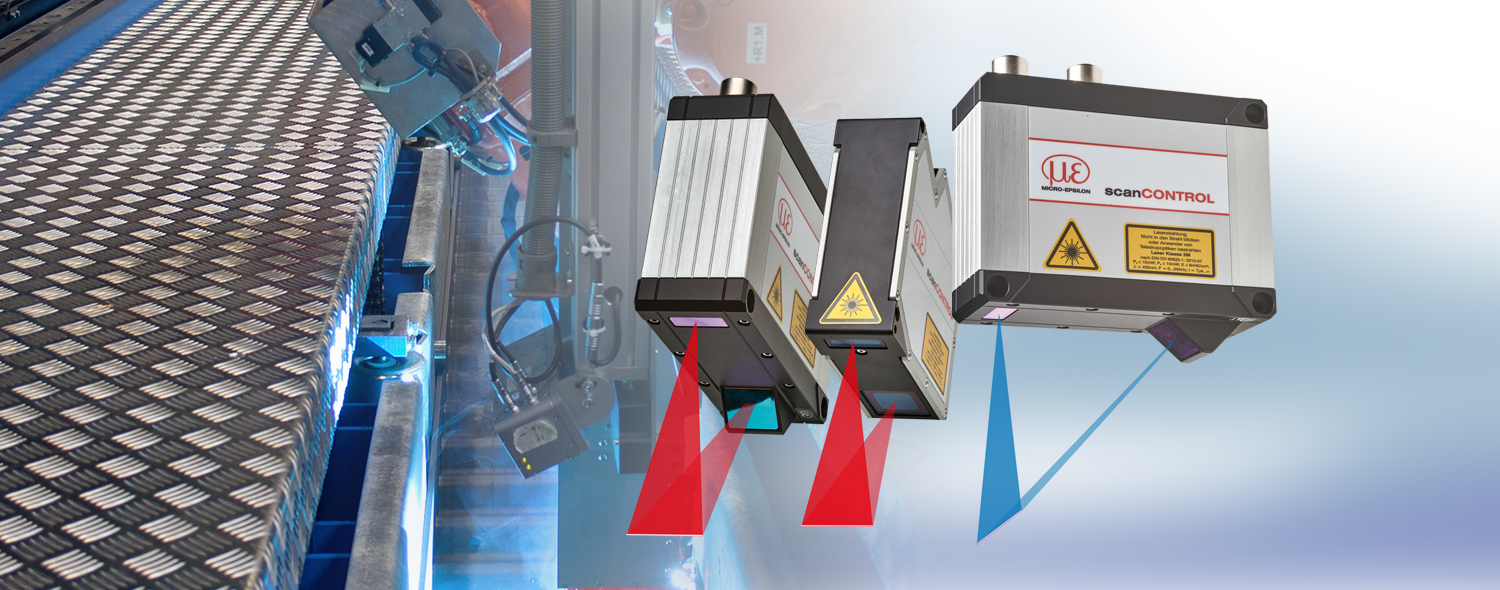

Compact profile sensors

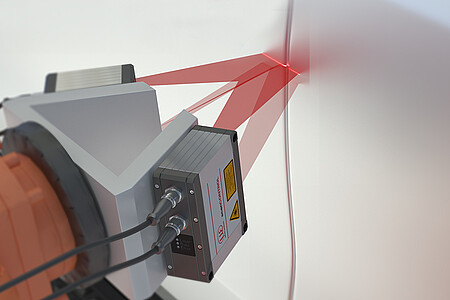

The compact design combined with low weight opens up new fields of application in profile measurement. Since the controller is integrated in the housing of the scanCONTROL profile sensors, the cabling effort is reduced, which facilitates mechanical integration. Thanks to their compact design and high profile frequency, the laser profile sensors are suitable for dynamic measurement tasks, e.g. in production monitoring or for assembly processes on robots.

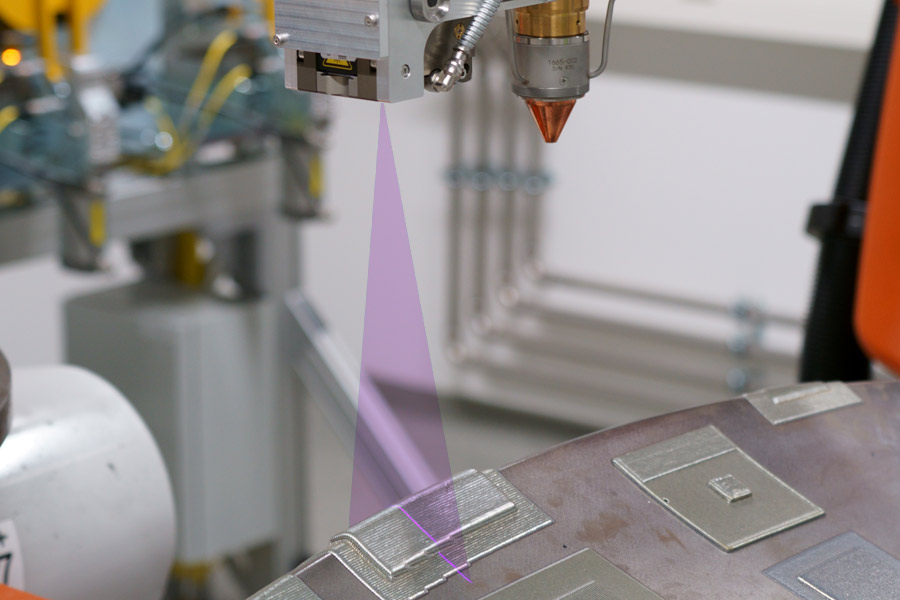

© Fraunhofer ILT image material: Automation of hybrid additive manufacturing with machine-integrated laser profile sensors as part of the BMBF-funded ProLMD project.
Flexibilní integrace se čtyřmi různými třídami snímačů
| Pro přenos přímého profilu | S integrovanou elektronikou pro výpočet a vyhodnocení dat |
| PROFILE | SMART |
Různé možnosti přenosu dat
Senzory lze snadno integrovat do existujícího zákaznického softwaru buď prostřednictvím dostupných SDK knihoven nebo standardu GigE Vision (integrace do softwaru pro zpracování obrazu). Snímače třídy scanCONTROL SMART mohou přímo přenášet naměřená data do řídicích systémů pomocí následujících rozhraní: Ethernet (UDP nebo Modbus TCP) RS422 (ASCII nebo Modbus RTU) Analogový, digitální (spínací) signál (se scanCONTROL výstupní jednotkou) Profinet, Ethernet/IP, EtherCAT (se scanCONTROL Gateway)
