optoNCDT 1900

Nejvyšší výkon: Rychlý, přesný a stabilní

Laserový snímač vzdálenosti pro náročnější aplikace

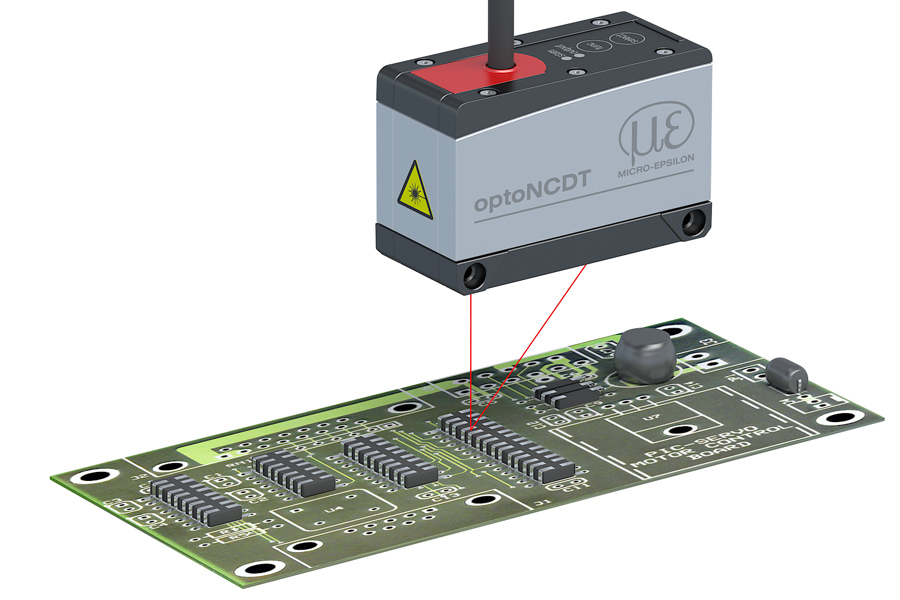

Snímač optoNCDT 1900 nabízí jedinečnou kombinaci rychlosti, velikosti, výkonu a tím je vhodný pro širokou škálu aplikací pro měření vzdáleností a polohy. Kompaktní laserový triangulační snímač dosahuje vysoké přesnosti měření se vzorkovací frekvencí až 10 kHz. Vysoce výkonná optika senzoru vytváří malý světelný bod, díky němuž lze spolehlivě detekovat i ty nejmenší detaily a struktury.

logo

Podrobnosti

  1. Měřicí rozsahy (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
  2. Linearita max. 1 µm
  3. Nastavitelná vzorkovací frekvence až 10 kHz
  4. Analogové a digitální výstupy
  5. Kompaktní design s integrovanou elektronikou
  6. Pokročilá korekce povrchu pro rychlé přizpůsobení měnícím se povrchům
  7. Předdefinované a individuální předvolby ve webovém rozhraní
[]
Kontakt
Ing. Juraj Devečka
Contact form
Ihre Anfrage zu: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů

Nová generace laserových snímačů

Nejnovější model laserových triangulačních snímačů vzdálenosti optoNCDT1900 je inovativní senzor využívající se pro dynamická měření vzdálenosti a polohy. Snímač zaujme svou rychlostí, designem a přesností. Integrovaný vysoce výkonný kontrolér umožňuje rychlé a vysoce přesné zpracování signálu a výstup naměřených hodnot. Laserový triangulační snímač optoNCDT 1900 se používá všude tam, kde je požadována maximální přesnost v kombinaci s nejnovější technologií, jako např. v automatizaci, automobilovém průmyslu, ve 3D tisku a v souřadnicových měřicích strojích.

Sensor held by a hand
logo

Now with integrated Industrial Ethernet interface

The latest optoNCDT 1900 laser triangulation sensors are also available with integrated Industrial Ethernet interface. Depending on the model, you can integrate the full sensor performance into your PLC directly via EtherCAT, EtherNet/IP or PROFINET without any additional interface module. You benefit from real-time data without time delay as well as reduced installation and wiring effort. The sensor parameters can be set directly via Industrial Ethernet or still via web interface. For high speed measurements, the sensor offers an Oversampling feature which allows measurement data to be detected or transmitted four times faster than the PLC's polling cycle.

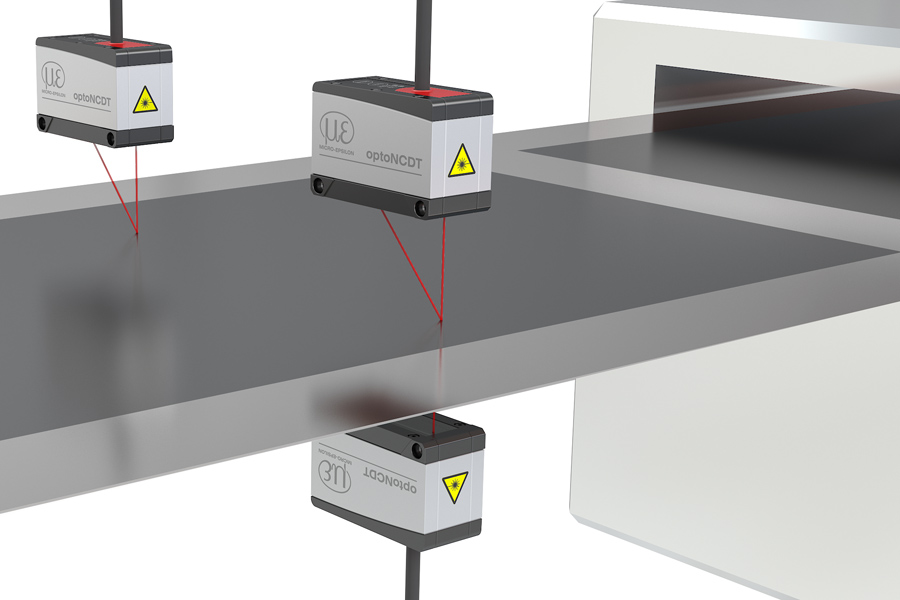

Optimized for thickness measurements of electrode coating

The optoNCDT 1900 laser sensors are now also available with a measuring range of 6 mm. Its laser-line beam design makes this sensor ideally suitable for inline thickness measurements in battery cell production. The electrode coating is a dried paste (the so-called slurry), which is applied on both sides of an aluminum film (for the cathode) or on a copper film (for the anode). Subsequent drying and calendering forms a partially very porous surface. Specially designed for measurements on rough surfaces, the small laser line is ideal for this application since it compensates for surface irregularities. The thickness values of the coated film obtained in this way are used for quality assurance.

Both its high accuracy and its very compact size make the optoNCDT 1900 ideally suitable for this type of measurement tasks.

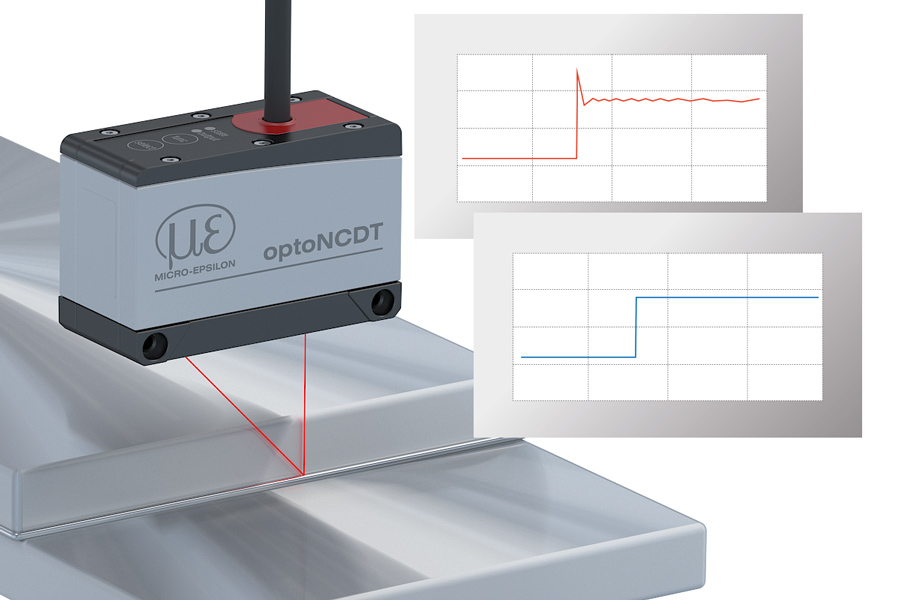

Maximální stabilita díky inteligentní optimalizaci signálu

K dispozici je dvoustupňové průměrování pro optimalizaci signálu. To umožňuje hladkou křivku signálu na hranách a krocích. Zejména pro rychlé měření pohyblivých částí umožňuje vysoce výkonné průměrování přesnou křivku signálu.

Pokročilá kompenzace povrchu - inteligentní ovládání expozice pro náročné povrchy

OptoNCDT 1900 je vybaven inteligentní funkcí kompenzování povrchu. Nové algoritmy umožňují stabilní výsledky měření i na náročných površích s měnícími se odrazy. Kromě toho je snímač extrémně odolný vůči okolnímu světlu a lze jej také použít ve vysoce osvětlených prostředích. Nové algoritmy kompenzují okolní světlo až do 50 000 luxů.

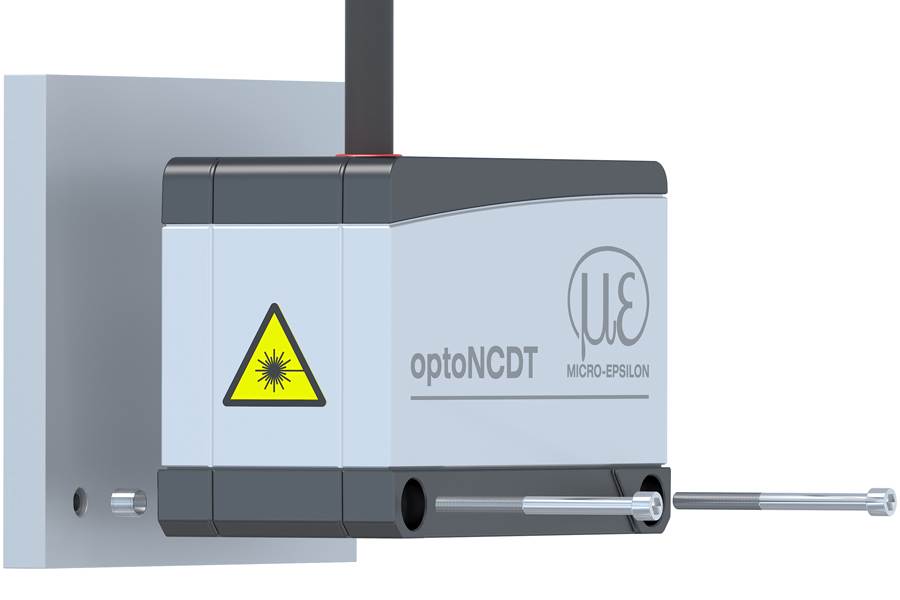

Snadná montáž a uvedení do provozu

Instalace pomocí hmoždinek automaticky srovná snímač do správné polohy. To umožňuje jak jednoduchou výměnu, tak ještě větší přesnost při řešení měřících úkolů. Díky kompaktním rozměrům lze laserový snímač integrovat také do stísněných prostor.

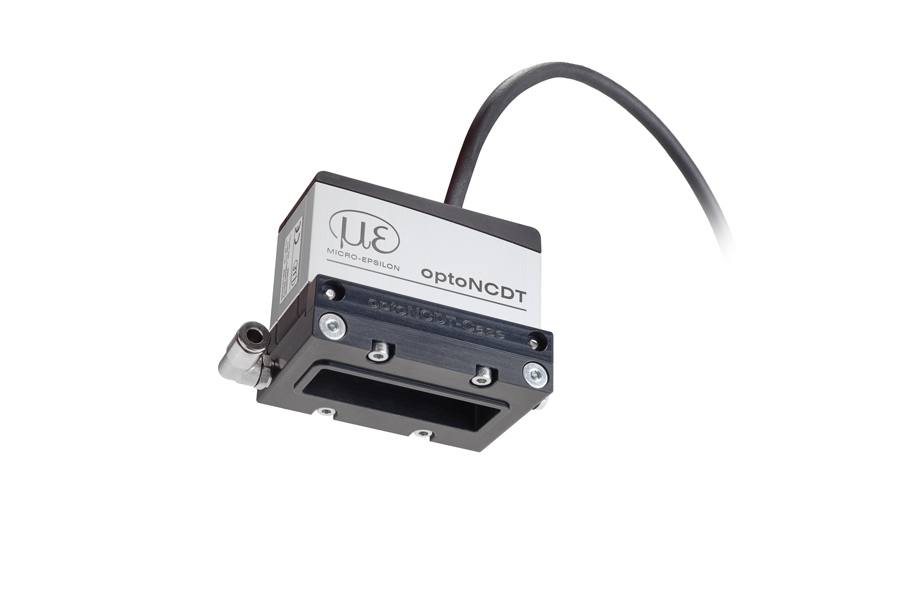

Protective housing with air purge and cooling

A compact protective housing is available for the optoNCDT 1900 laser sensors, which can be easily attached. The protective housing has an air purge for cleaning the protective windows. The air purge simultaneously cools the sensor. The protective housing does not completely enclose the sensor, as the sensor itself has IP67 protection.

Moderní rozhraní pro integraci do strojů a zařízení

Laserový snímač ILD1900 má rozhraní RS422 a analogový výstup. Pomocí dalšího příslušenství od společnosti Micro-Epsilon jsou k dispozici i rozhraní EtherNet / IP a PROFINET.
