Kov

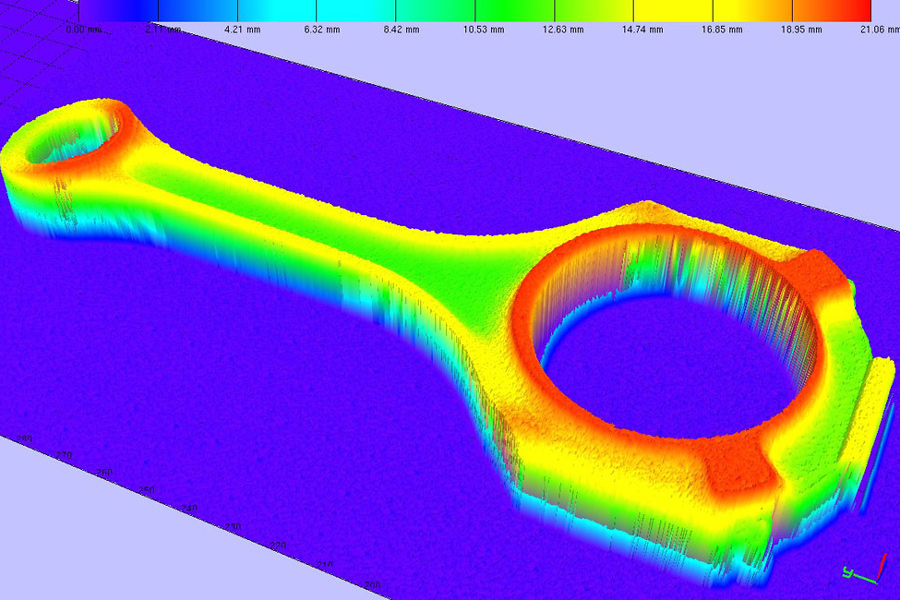

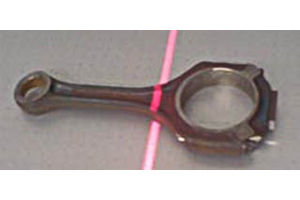

Lineární 3D zachycení dílů

  • Modulární systém společnosti Mabotic
  • Rychlá a snadná digitalizace
  • Žádná deformace jednotlivých profilů prostředkem globální uzávěrky ze scanCONTROL profilového skeneru.

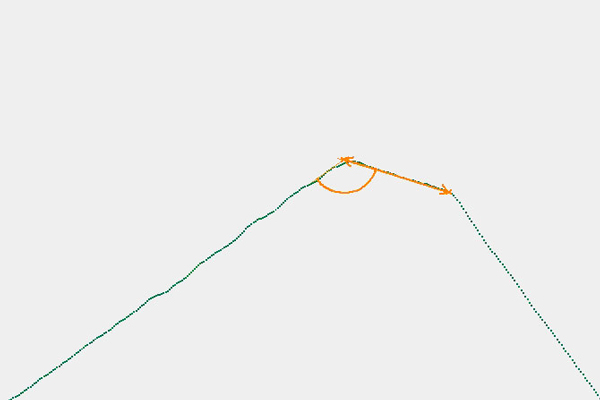

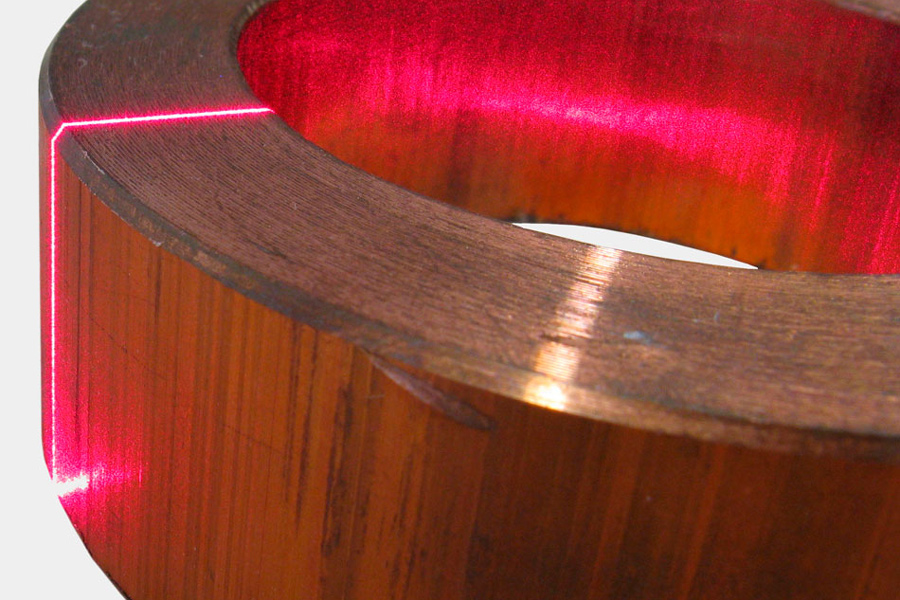

Zkosení měděných kroužků

  • Materiál je zkorodovaný a mám změny stupně lesku
  • Kompletní měření zabere méně než 1 vteřinu
  • Šířka zkosení je 0.8 mm
  • Dále probíhá kontrola úhlu zkosení

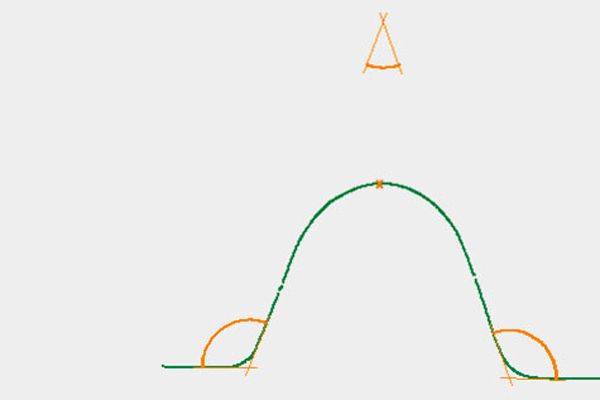

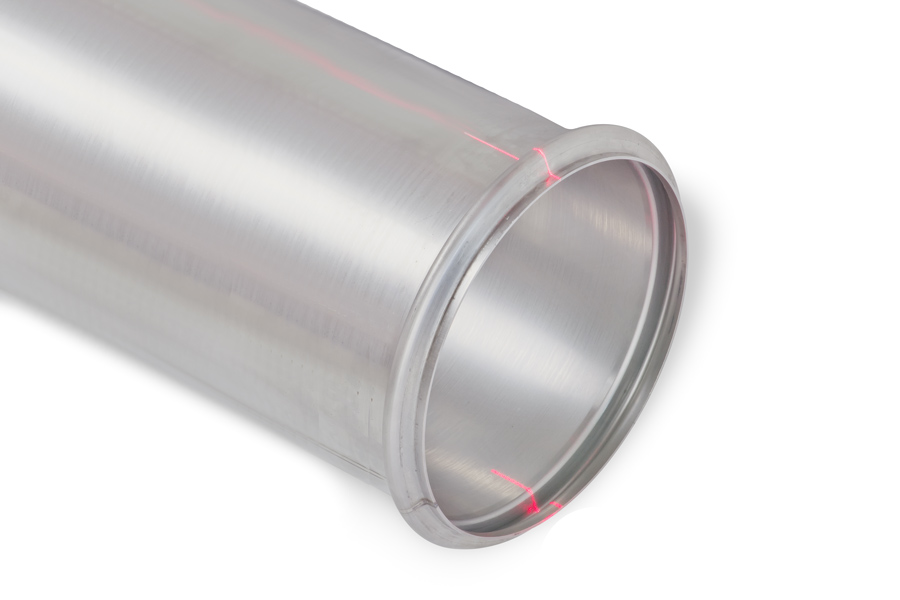

Měření obrysů na koncích trubek

  • Použití skenerů na jednotlivé konce
  • Lesklý povrch
  • Částečně strmé hrany

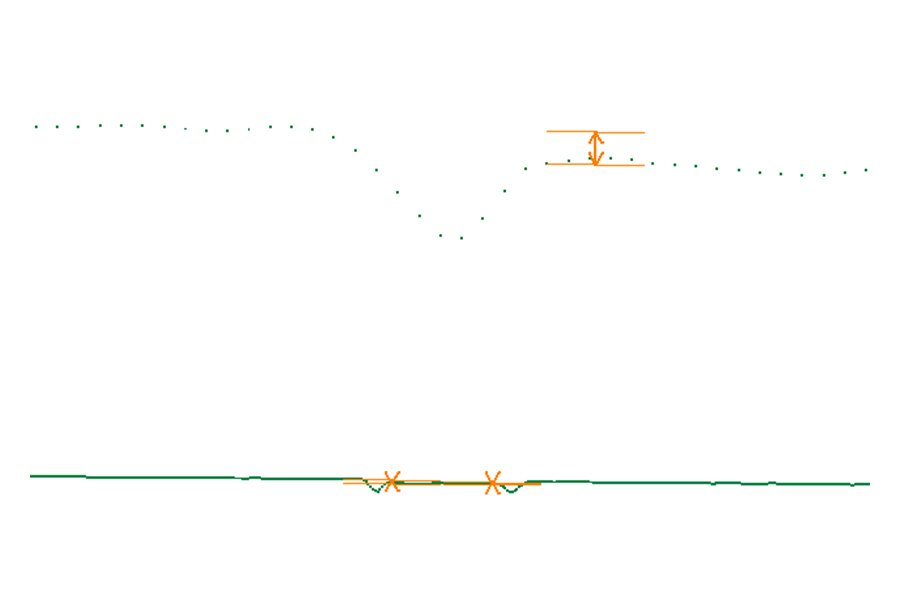

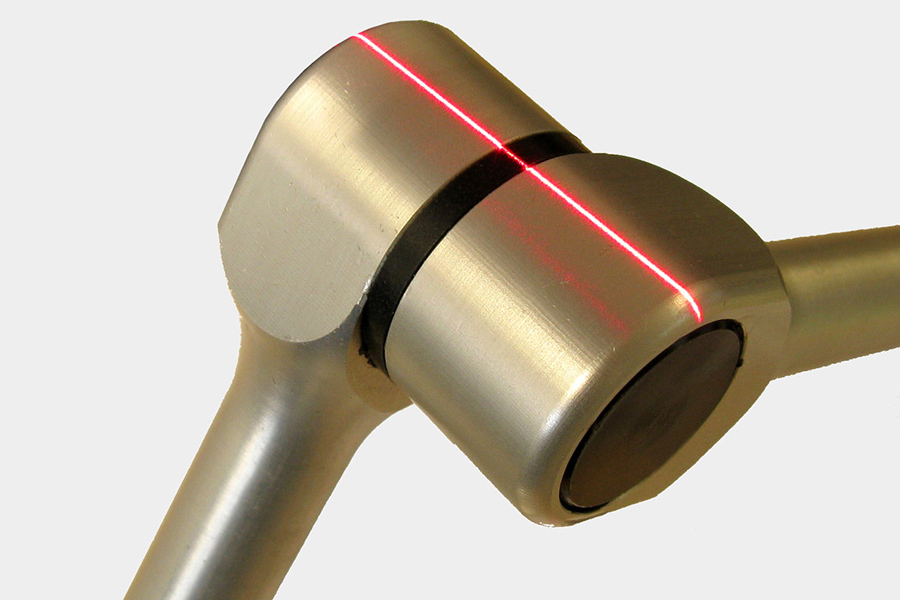

Měření soustřednosti kloubů

  • Připojení dvou dílů s kovovým kluzným ložiskem
  • Kruhová kontrola (180°) a krokové měření
  • Odvozeno od stanovení soustřednosti třech elementů

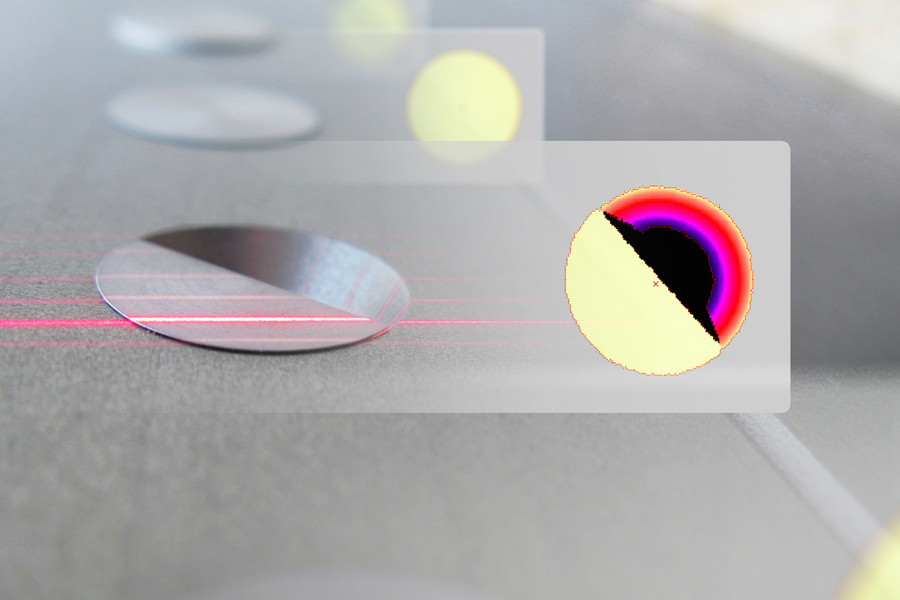

Sledování drsnosti/hebkosti povrchu

  • Kontrola materiálu
  • Výška objektu
  • Vady/Sklápění objektu
  • 250 produktů/min

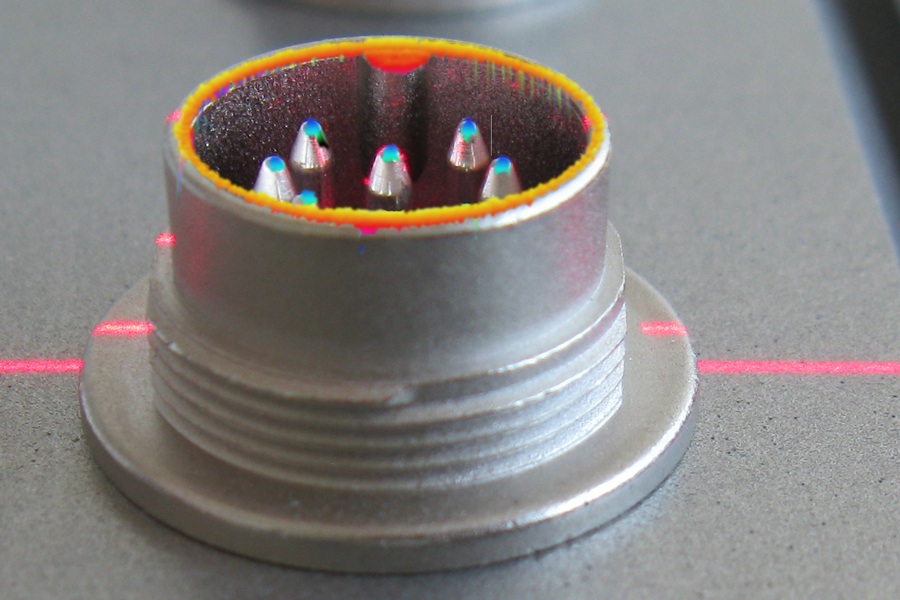

Sledování konektorů

  • Poloha konektorů
  • Výška konektorů
  • Počet konektorů a vad
  • 187 konektorů za minutu

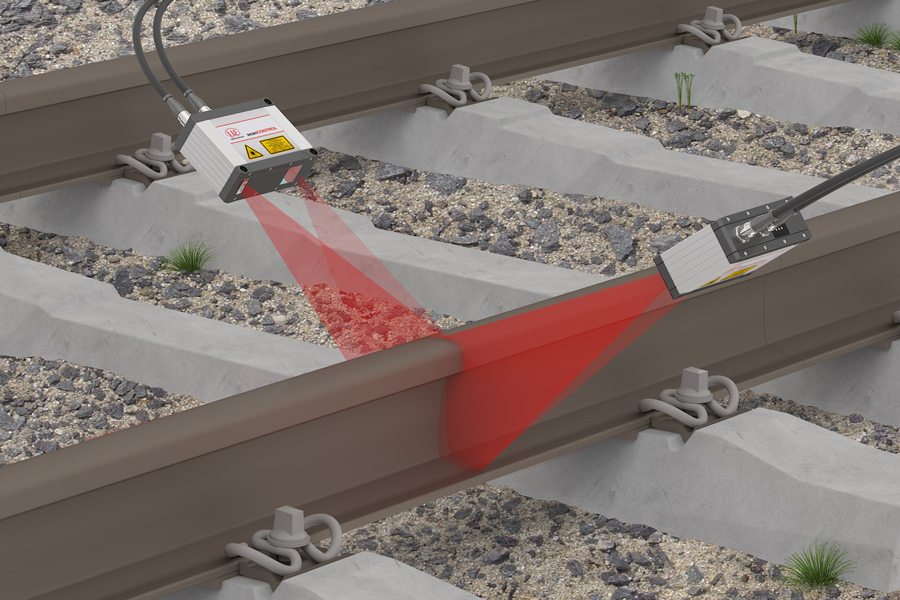

Železniční koleje

  • 2 skenery na kolejnici
  • 50mW laser pro měření vysokých rychlostí na kolejích (částečně lesklé nebo tmavé povrchy)
  • Okolní teplota od -20 do +80°C (chlazení a ohřev systémem zákazníka)
  • Detekce závad na kolejnicích během překročení
  • Vyhodnocující software od zákazníka

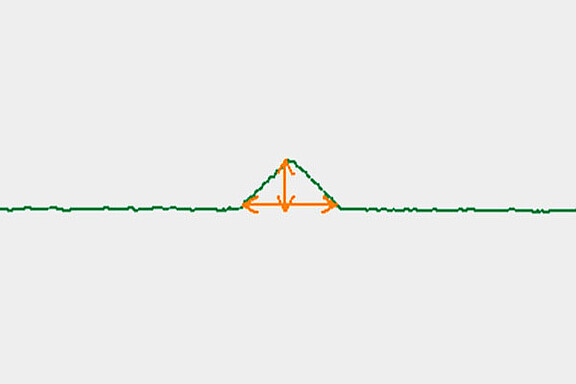

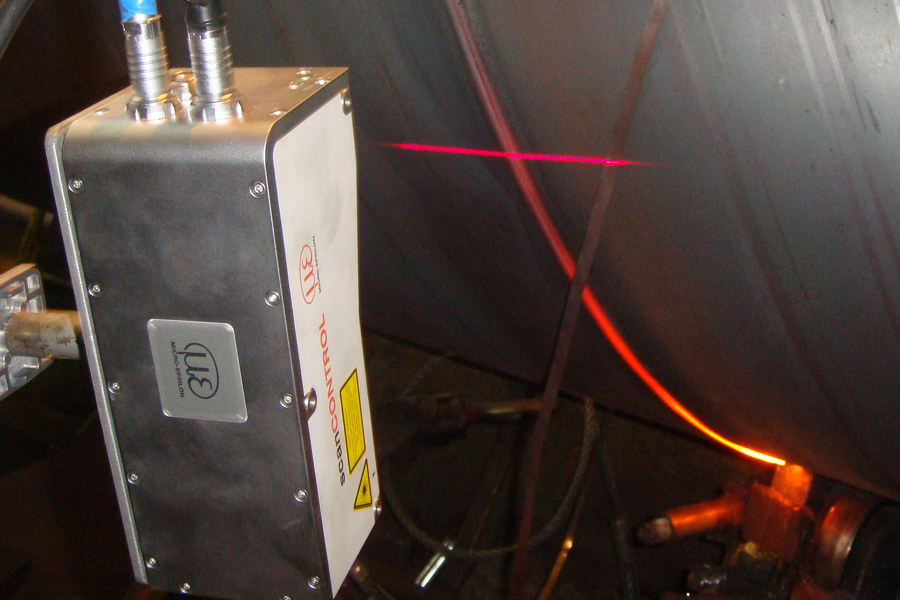

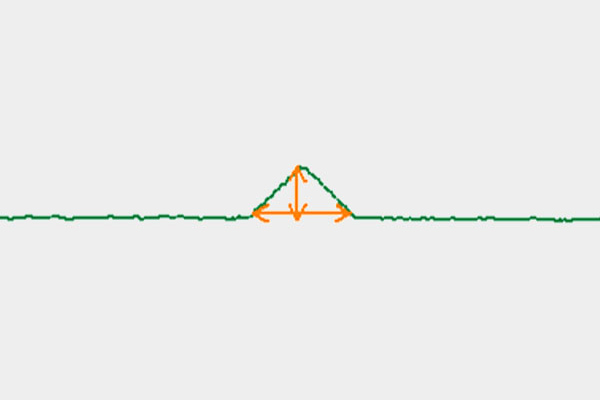

Sledování svarů na potrubí

  • Měření polohy sváru
  • Detekce přerušení sváru
  • Rychlost měření 30 m za minutu

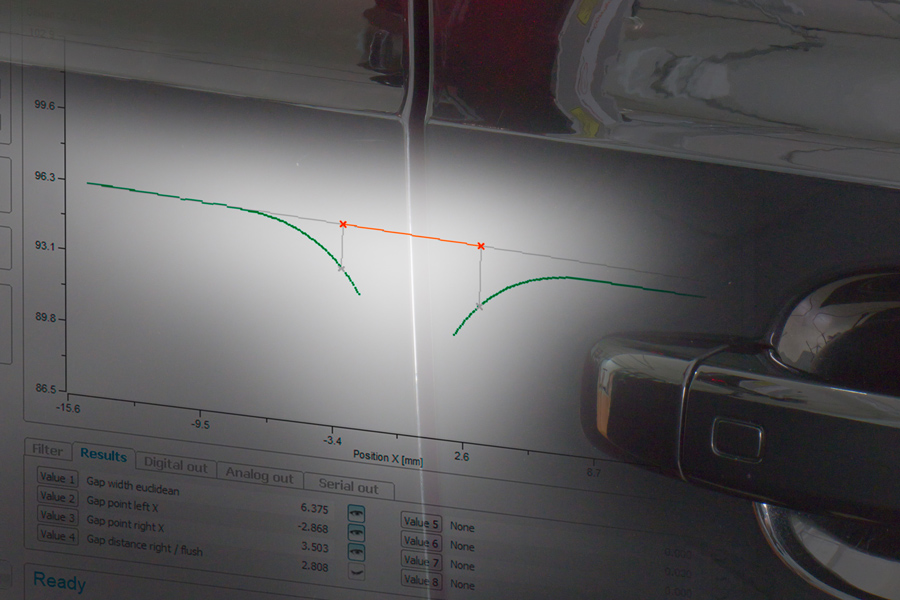

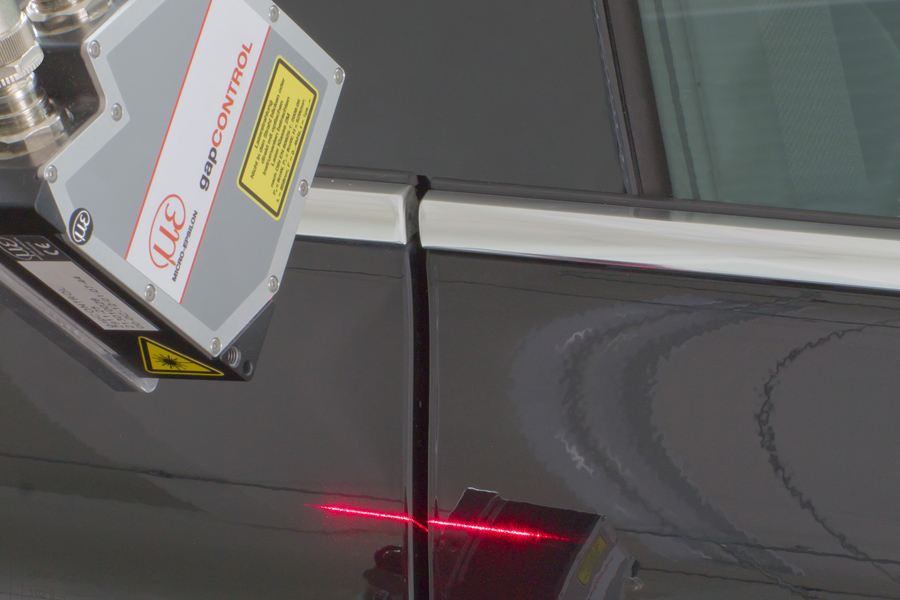

Měření mezer na karoseriích automobilů

  • Šířka mezery
  • Zarovnání panelů karoserie
  • Zvláštní algoritmy slouží k umožnění měření na libovolné barvě automobilu
  • Plně automatizované použití výrobních linek různých výrobců automobilů

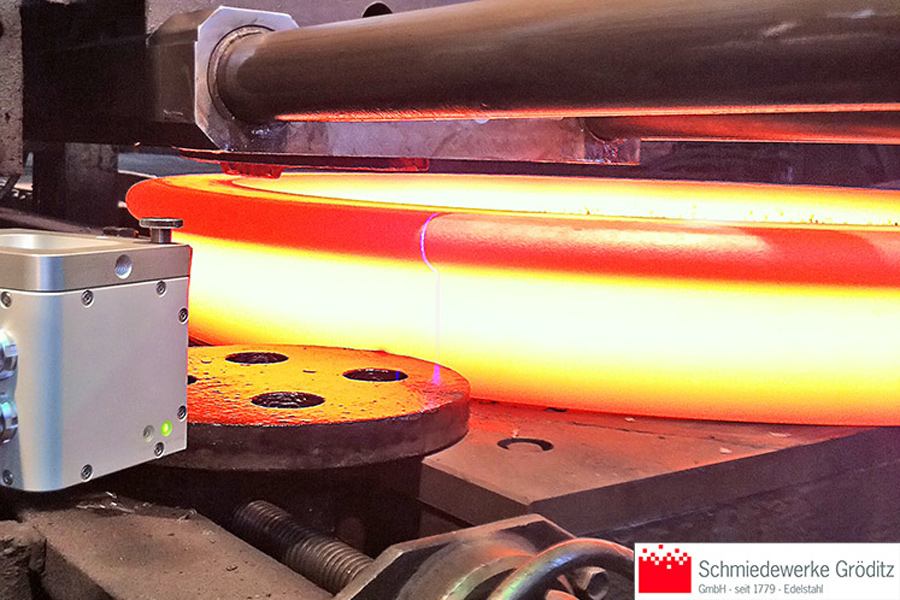

Měření pneumatik kovaných z ocelových kol

  • Inline měření těsně po procesu kování ve společnosti Schmiedewerk Gröditz GmbH
  • Teplota 1200°C
  • Kontrola růzých rozměrů
  • Chladicí skříň od zákazníka

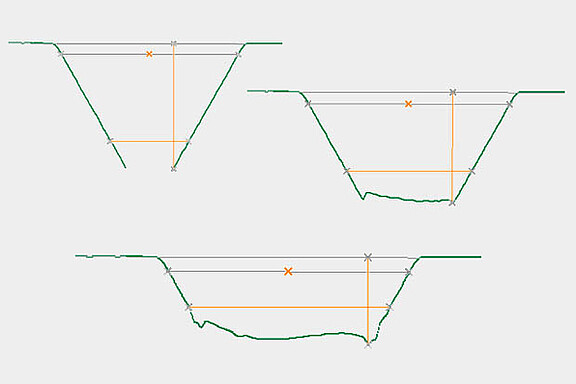

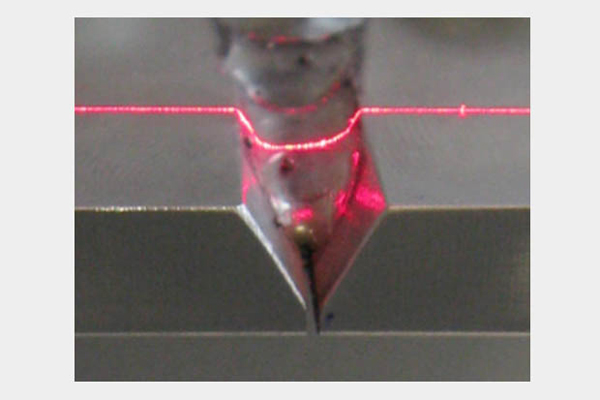

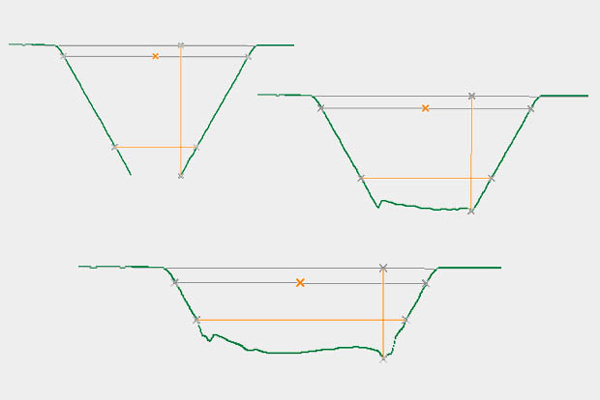

Měření V-profilu

  • Několik kroků procesu
  • Průběžné sledování šířky a hloubky mezer
  • Sledování svářecí hlavy na základě polohy středu mezery

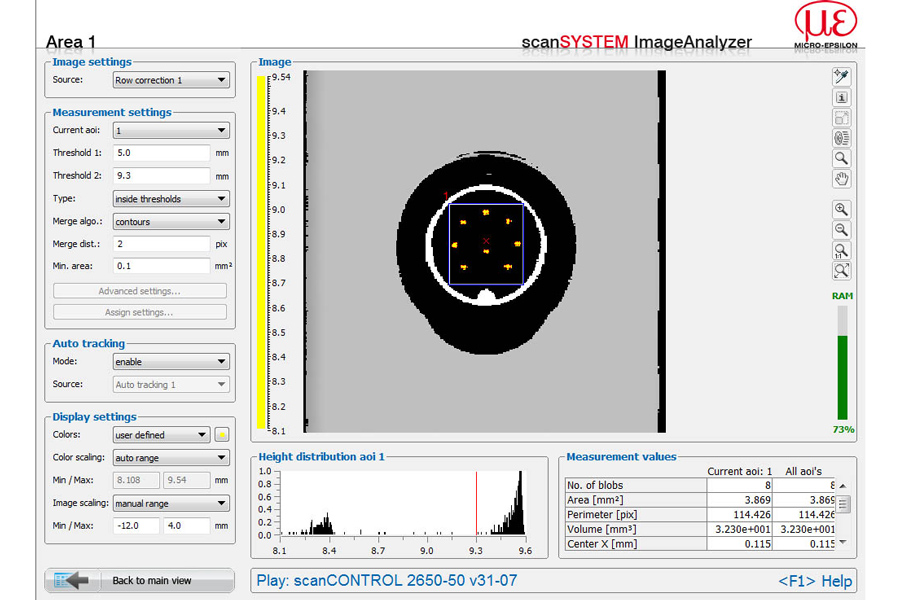

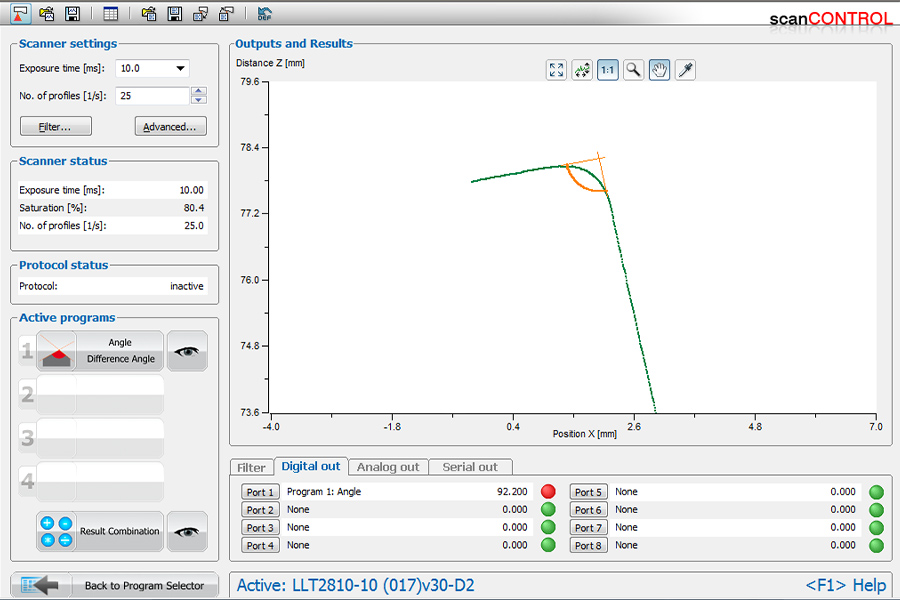

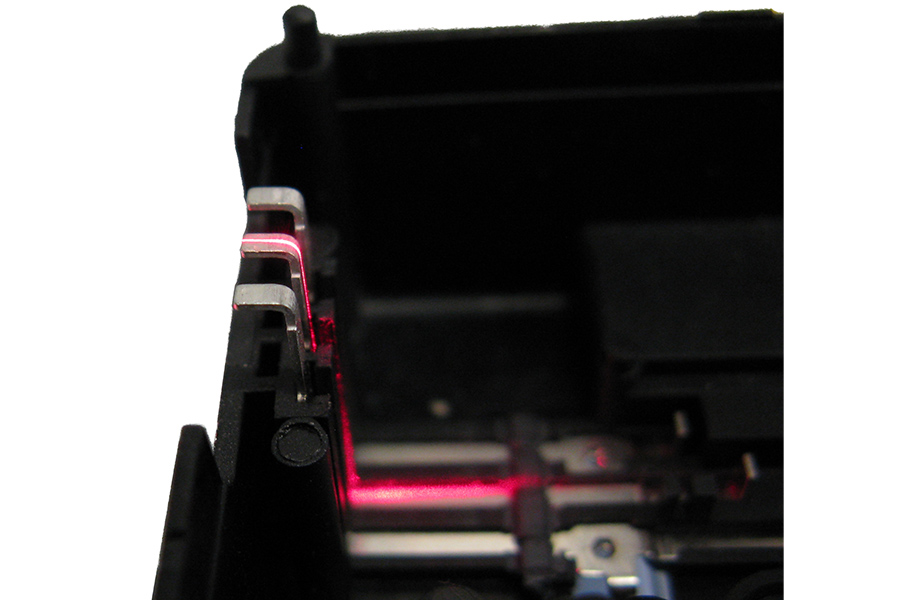

Měření úhlu na konektorech

  • Krátké cykly, rychlé měření
  • V každém krytu se měří několik konektorů
  • Měření každého kontaktu
Dřevo

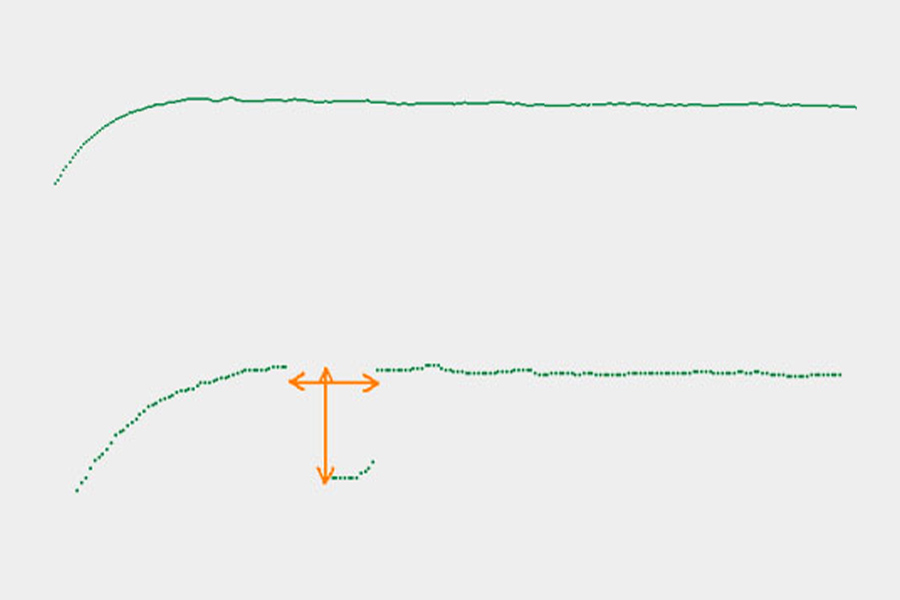

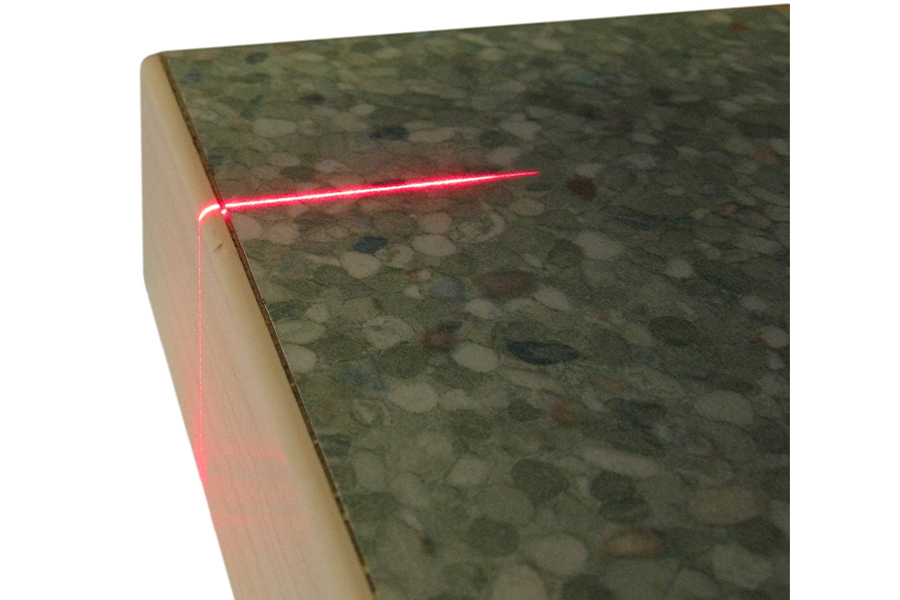

Detekce vad pultů

  • Lepení koncového pásku je z části nezapuštěný
  • Detekce drážky mezi dvěmi částmi ukazujících se vad

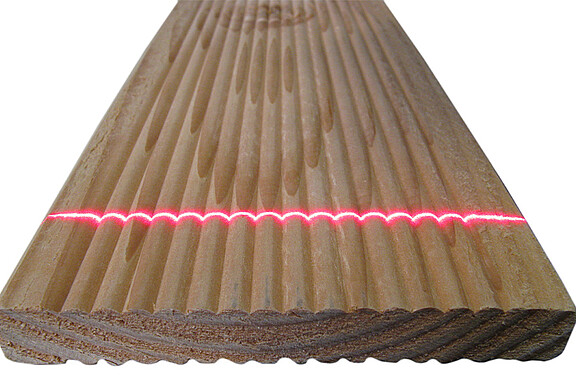

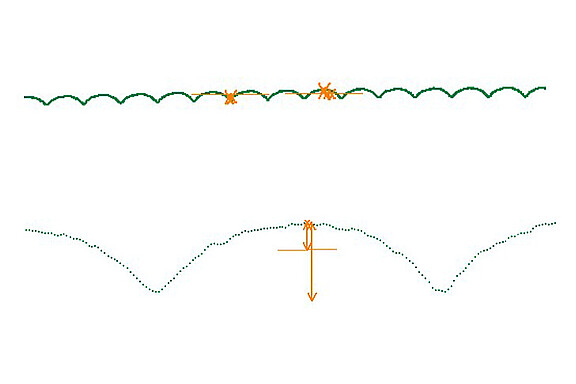

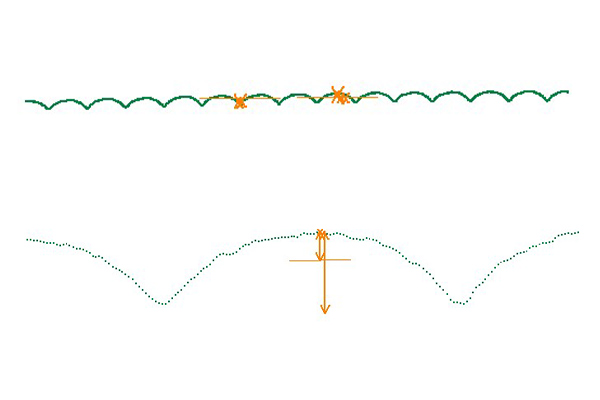

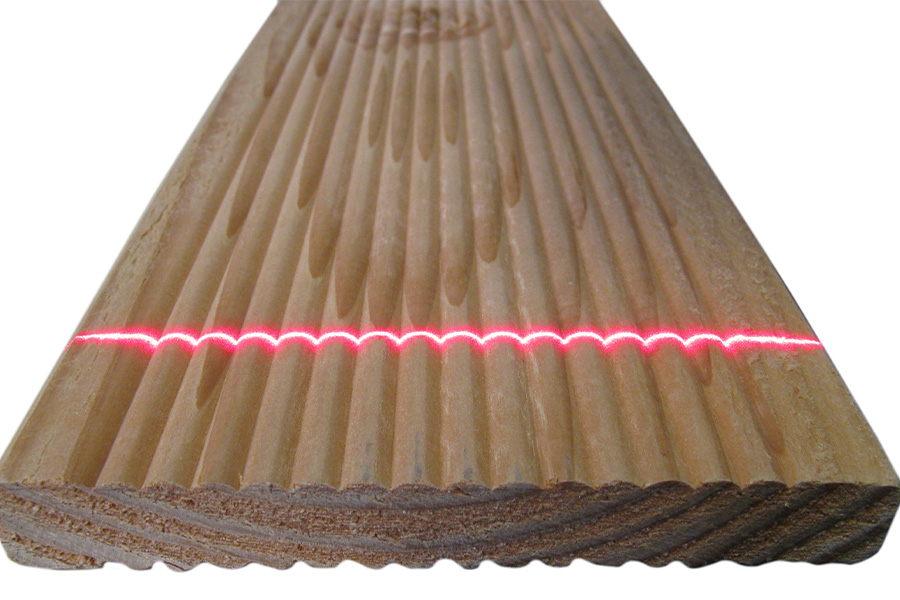

Kontrola kontur dřevěnné podlahové desce

  • Odlišnosti jasu z důvodu textury
  • Analyzuje se výškový rozdíl mezi nejvyšším a nejnižším bodem
  • Měření o šířce 130 mm
  • Rychlost: 10 m/s

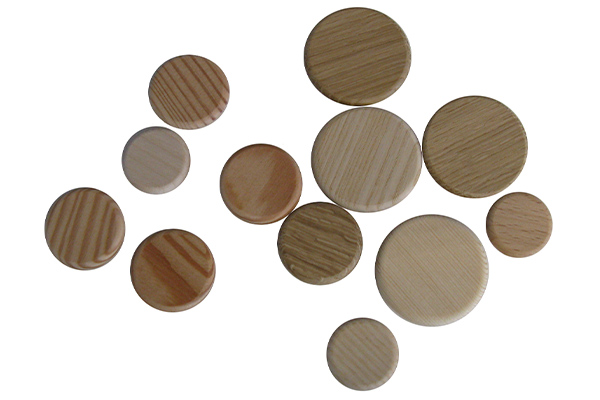

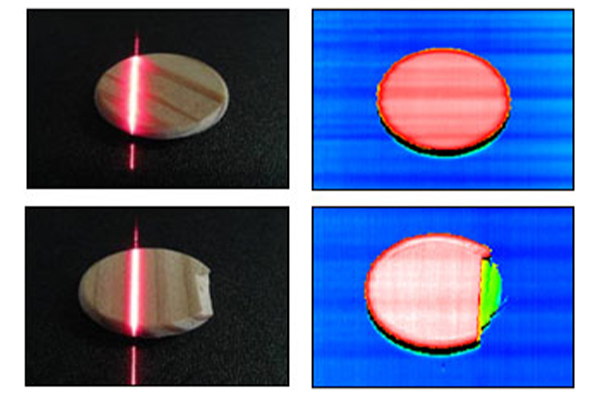

Kontrola dřevěných zátek

  • Analýza intenzity odrazu
  • Ánalýza výškového profilu

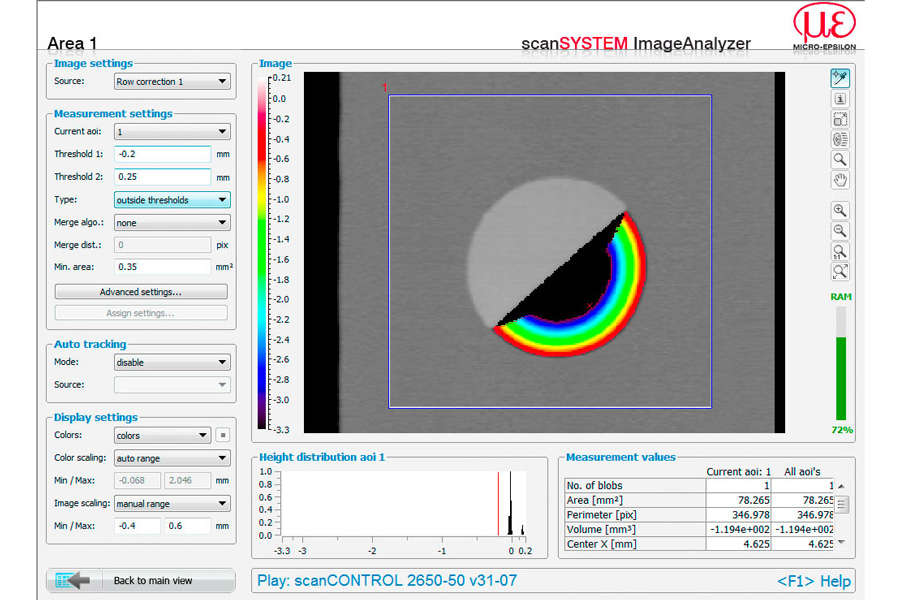

  • scanSYSTEM ImageAnalyser
  • Kontrola: Kulatost,vkládání pryskyřice, trhlin, náklonu,…
  • OK/NOK data jsou převedena do PLC pomocí RS422

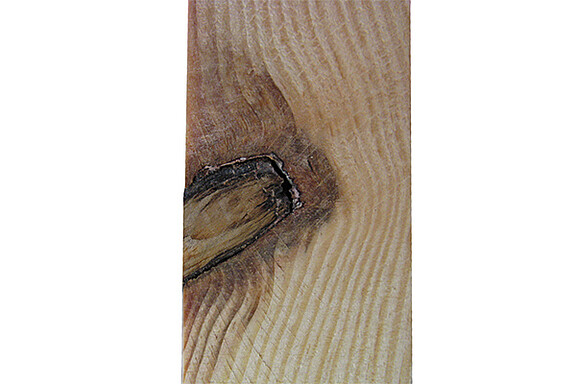

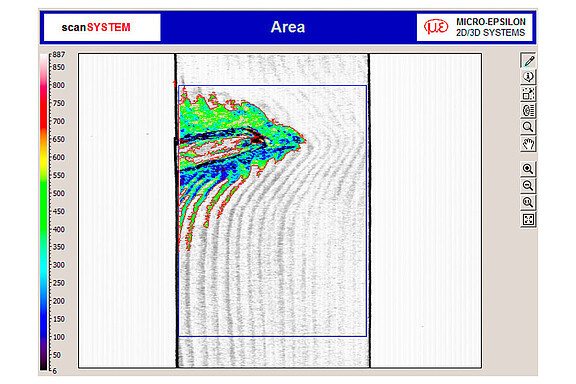

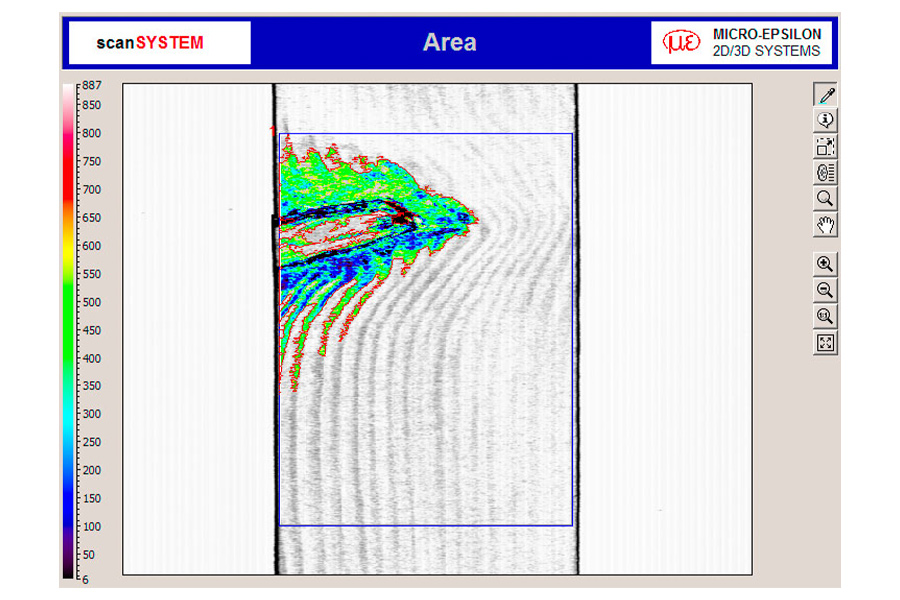

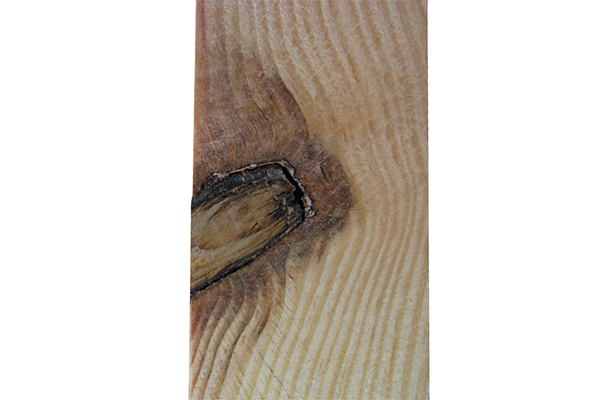

Kontrola přítomnosti suků na dřevěných plaňkách

  • Kontrola povrchové vady
  • Zobrazuje se množství, velikost a tvar defektů
  • Kalkulace s měřícími hodnotami a přenos do kontrolního systému

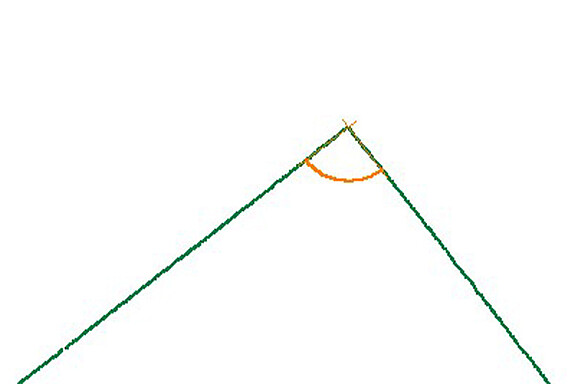

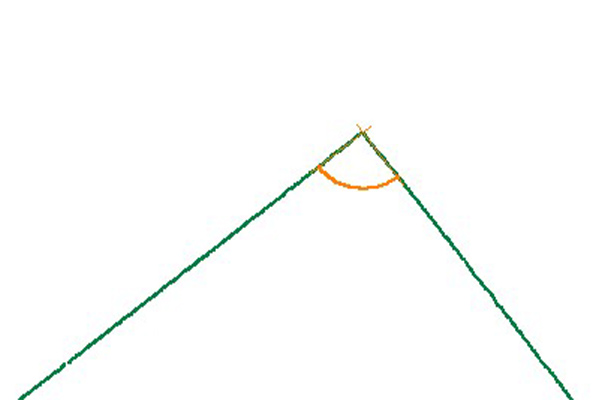

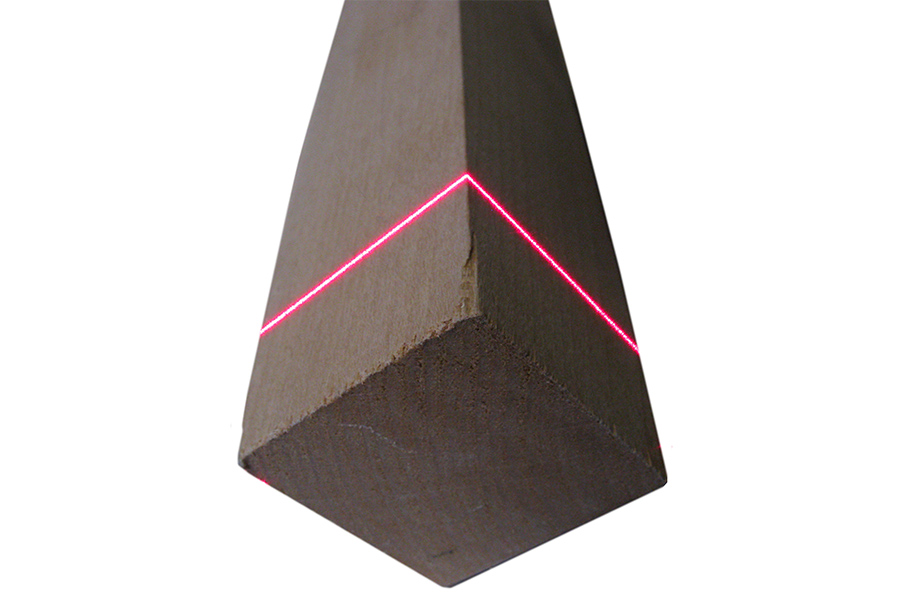

Obdélníkovitý tvar dřevěnného trámu

  • Realizuje se následující kontrola zboží v továrně zákazníka
  • Dobrá a konstantní kvalita konečného výrobku

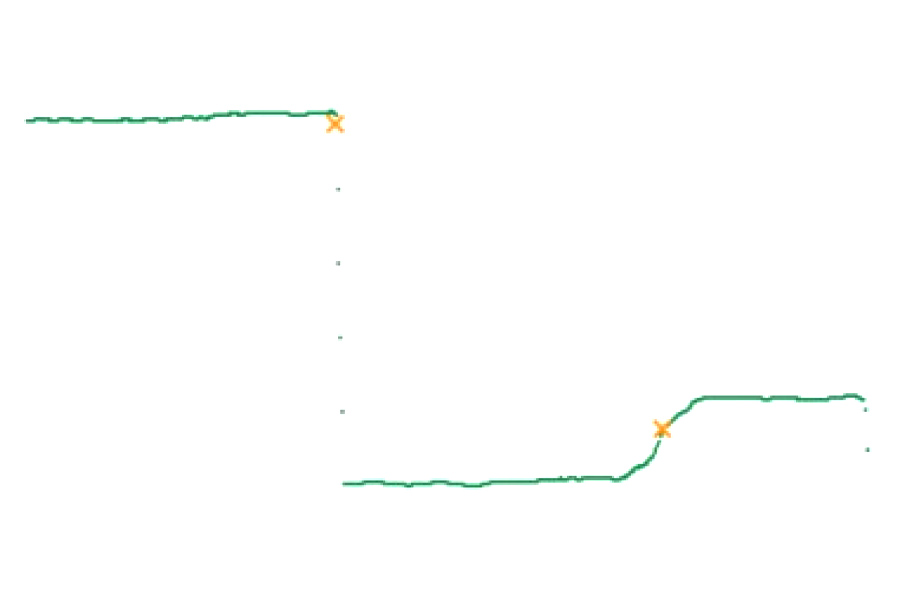

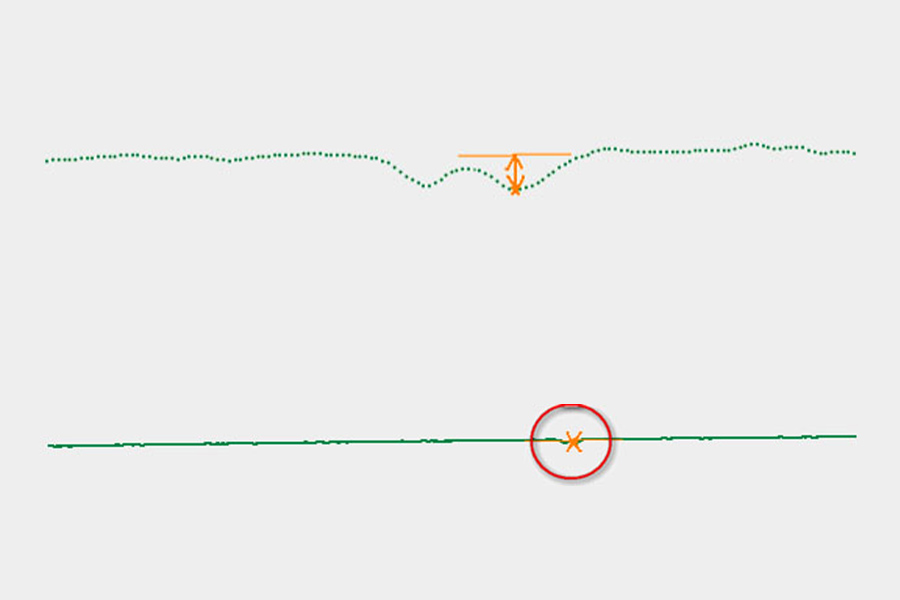

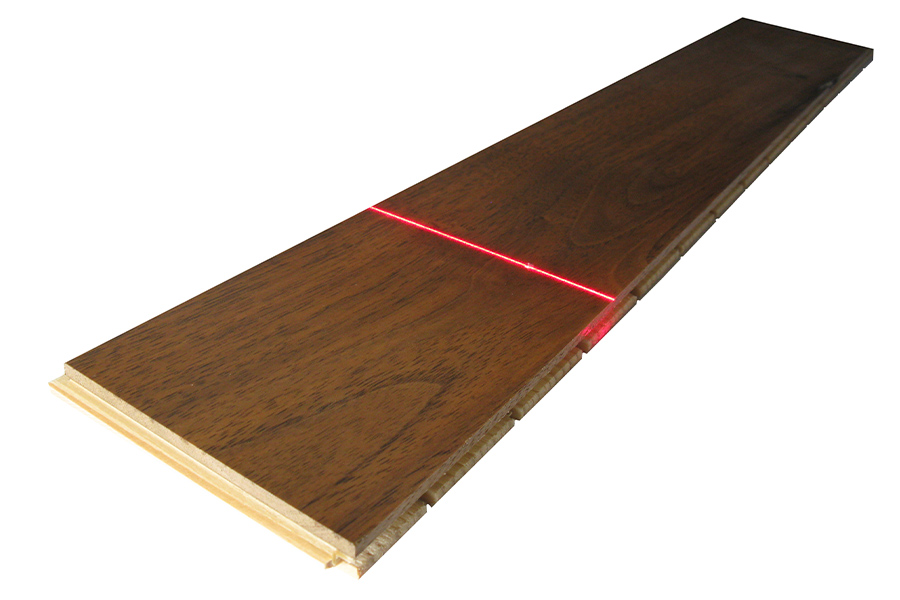

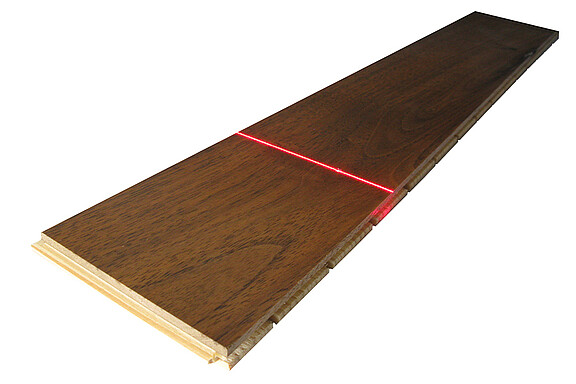

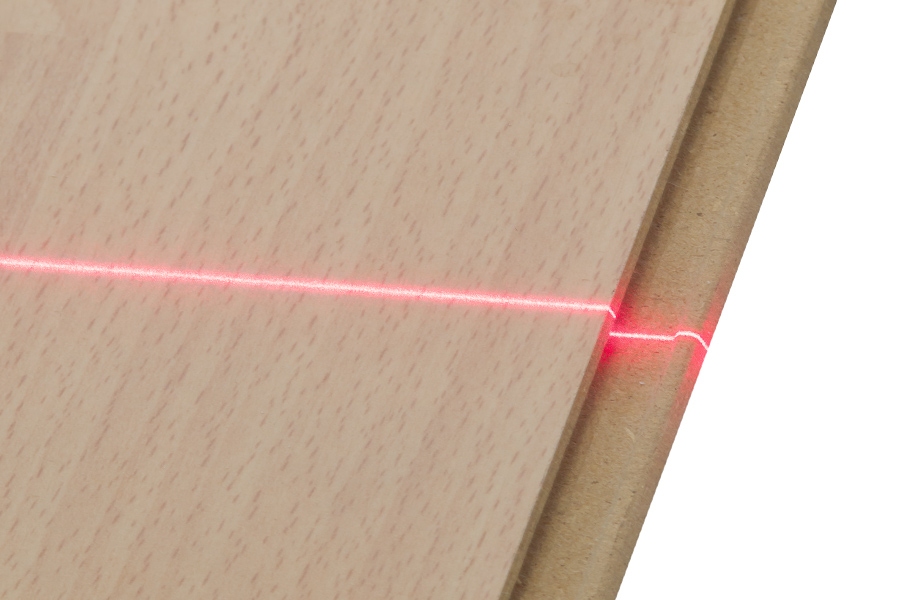

Defekty na povrchu parketových prken

  • Měřený objekt : dřevo
  • Detekce vyšší hrany
  • Detekce zářezů a kontrola hran

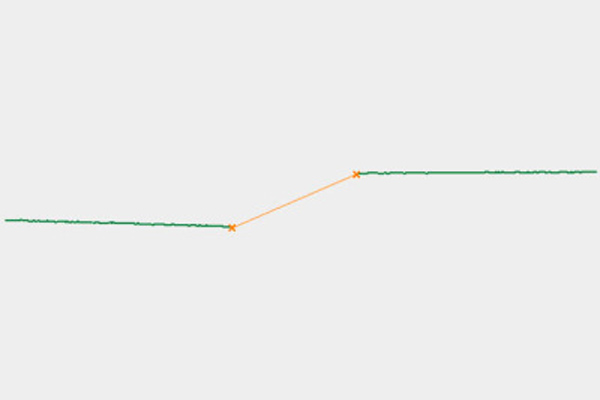

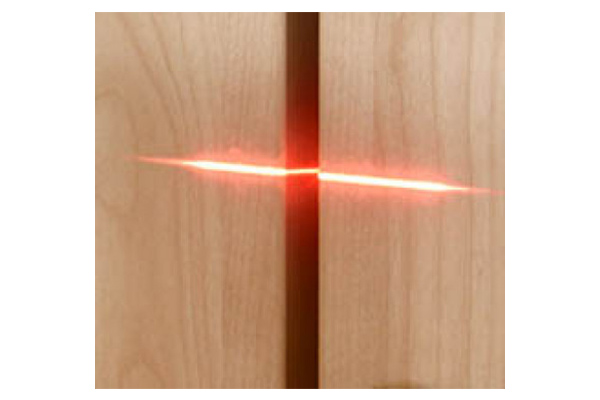

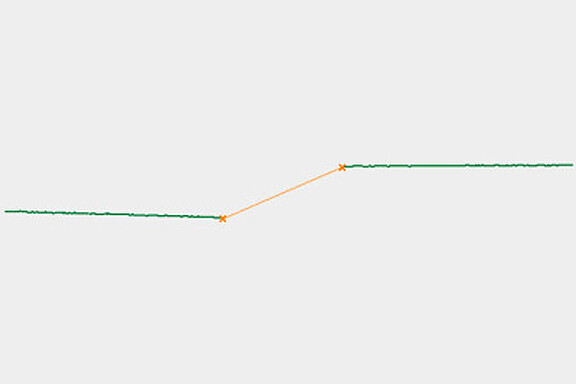

Měření mezer na dřevě

  • Cílový materiál: dřevo
  • Kontrola šířky mezery
  • Kontrola zarovnání

Měření mezer na dřevě

  • Cílový materiál: dřevo
  • Kontrola šířky mezery
  • Kontrola zarovnání
Plasty

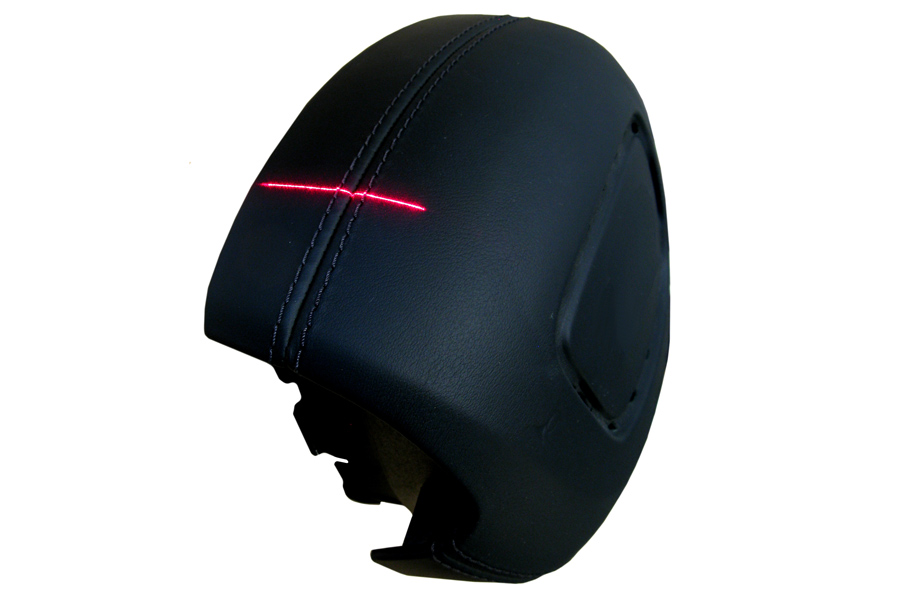

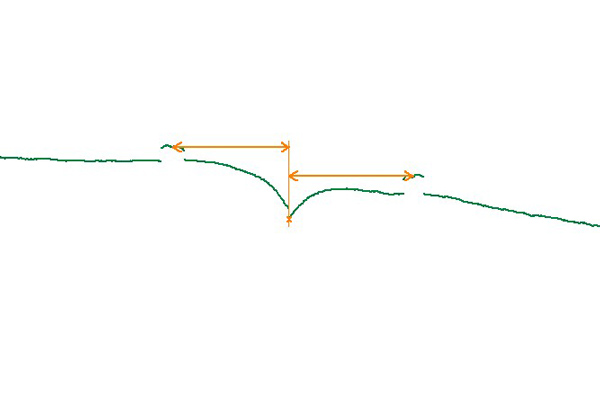

Pozice ozdobné šití na airbags

  • Kontrolován konstatní běh a úplnost
  • Defekty by byli viděny zákazníkem přímo
  • Podpora významné značky pomocí viditelné kvality

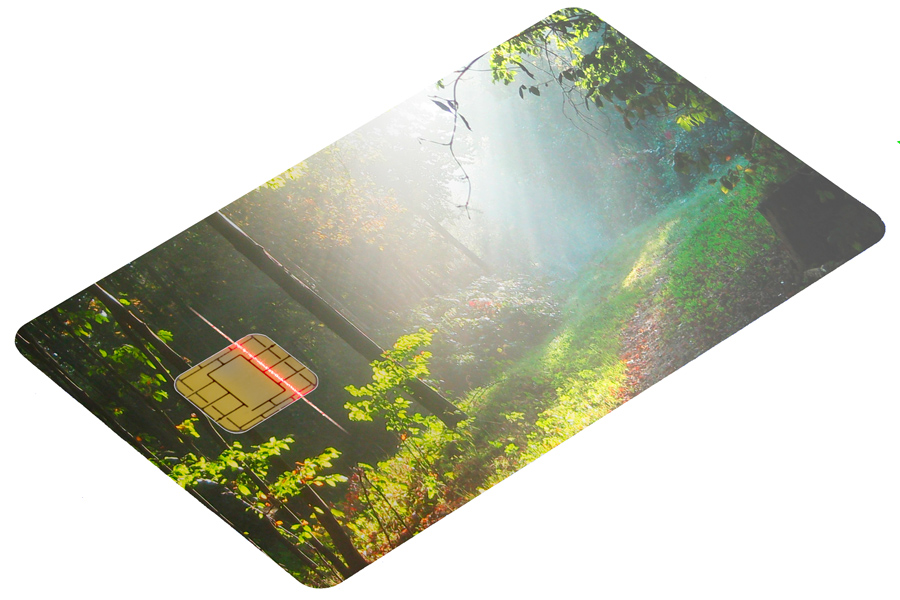

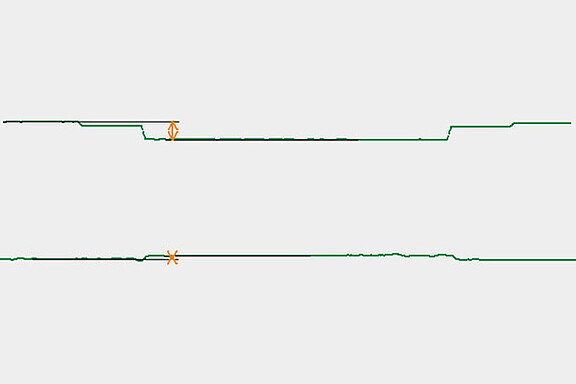

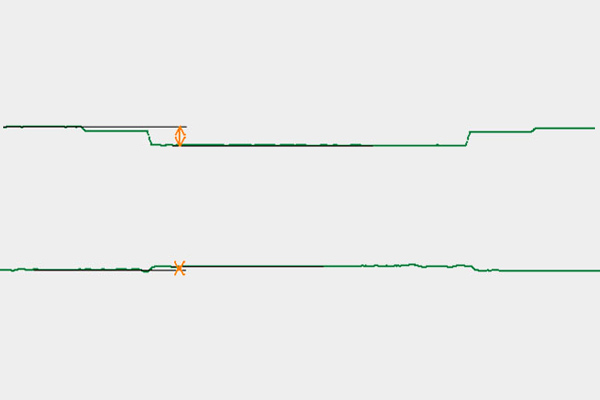

Měření tloušťky chipů na kartě

  • Kontrola přítomnosti
  • Měření relativní tloušťky chipů na povrchu karty
  • Částečně lesklý povrch
  • Měnící se barvy

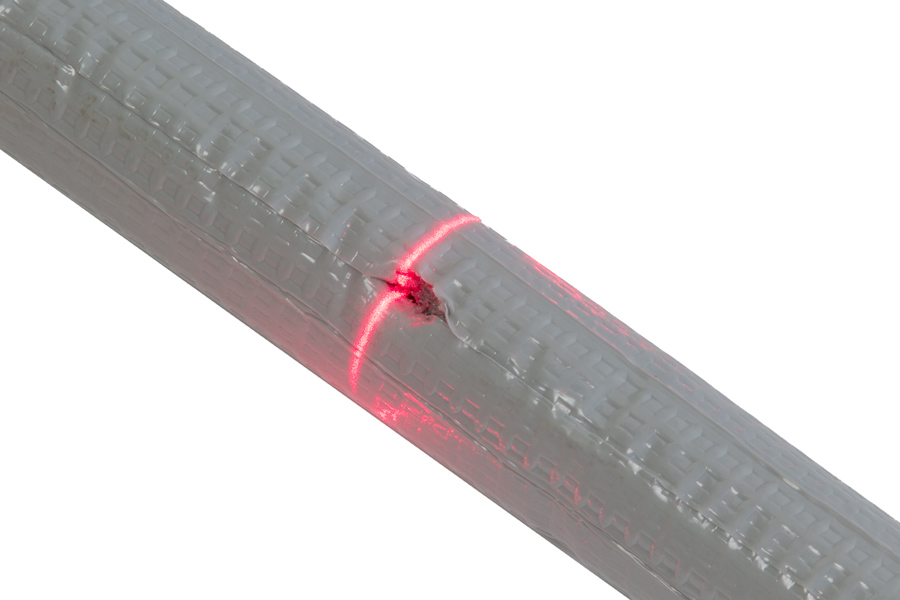

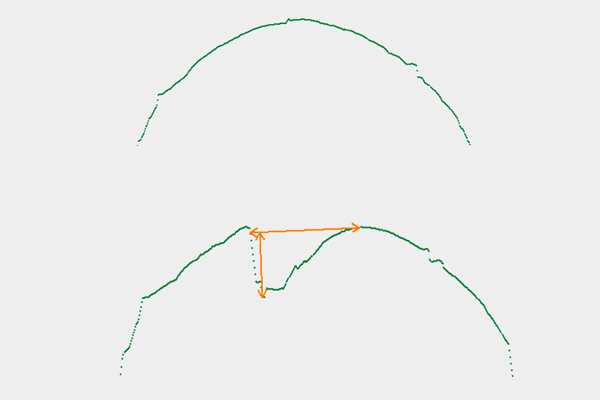

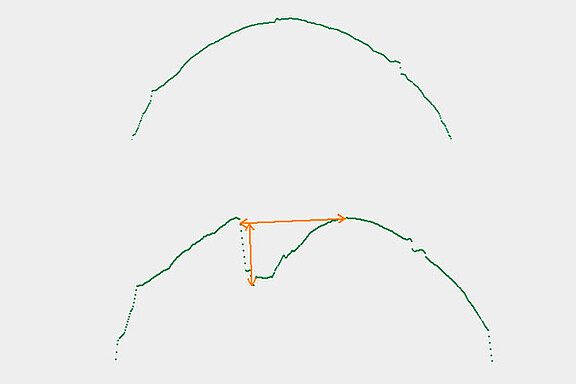

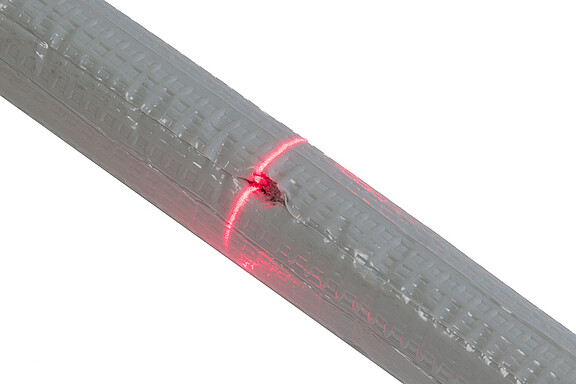

Kontrola vad izolace potrubí

  • Kontrola prováděna vyhledáváním drážek
  • I malá vada může být detekována
  • Odlišné odrazy z vnějšku povrchu a vnitřku materiálu

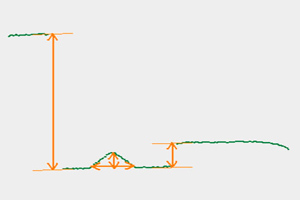

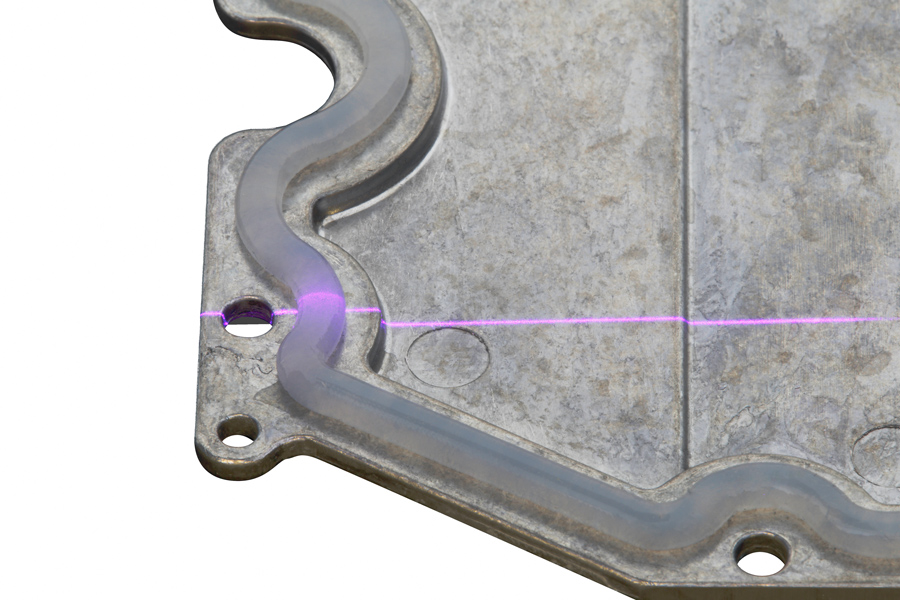

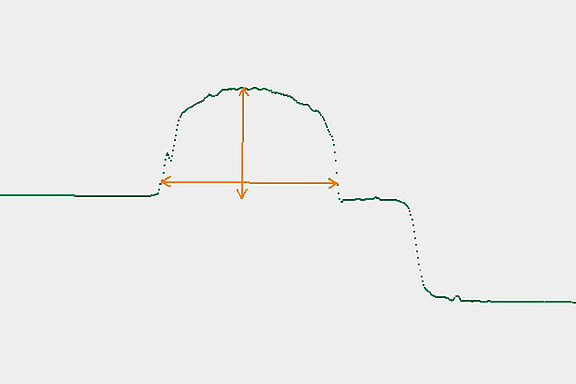

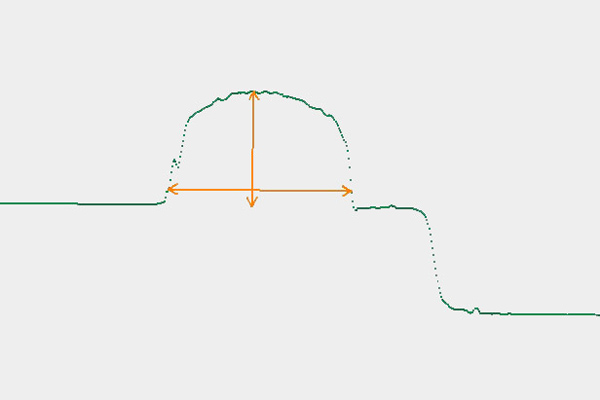

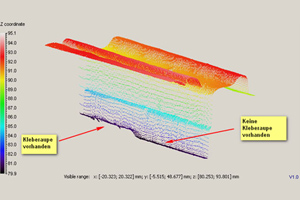

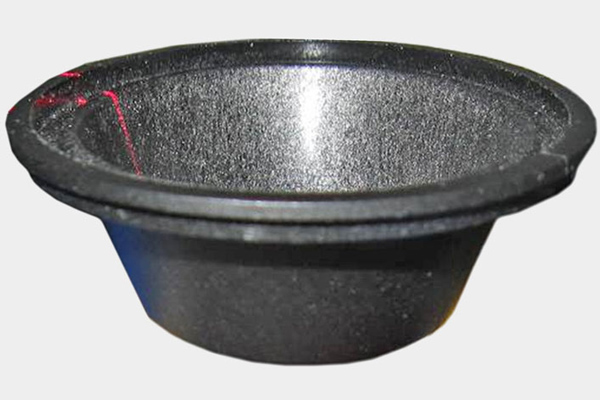

Geometrie lepení

  • Přítomnost housenky lepidla
  • Šířka a výška housenky lepidla
  • Interní a externí výška objektu

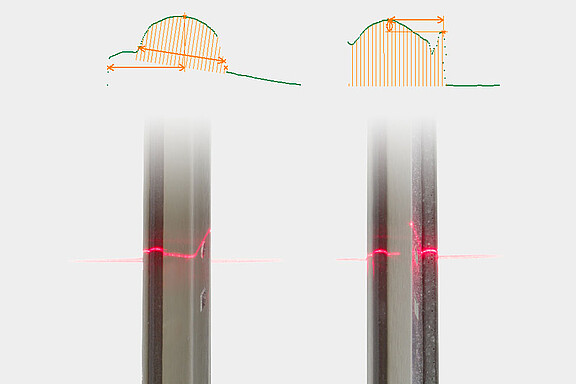

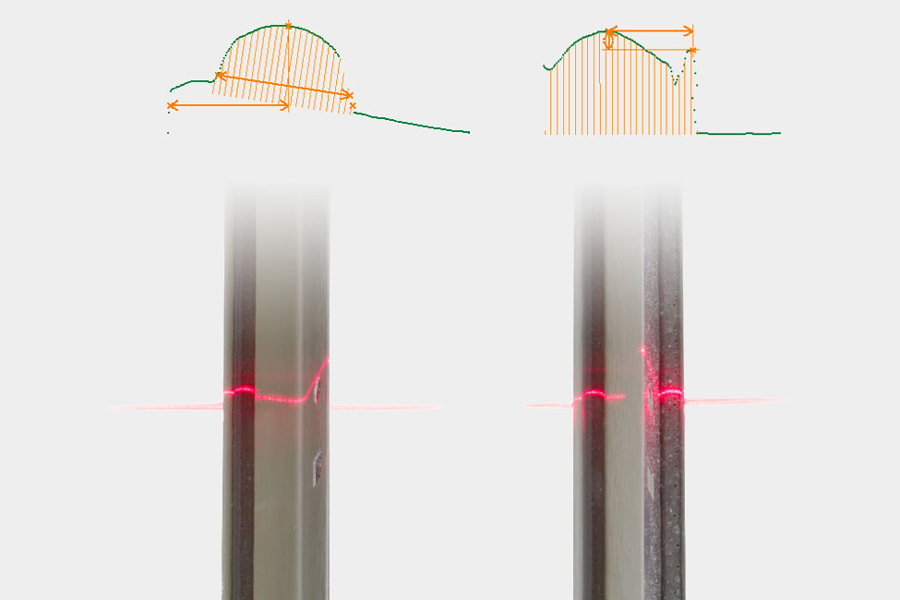

Sledování lepidla na okrajích pece

  • Použití dvou skenerů
  • Detekce přítomnosti housenek lepidla
  • Kontrola šířky a výšky

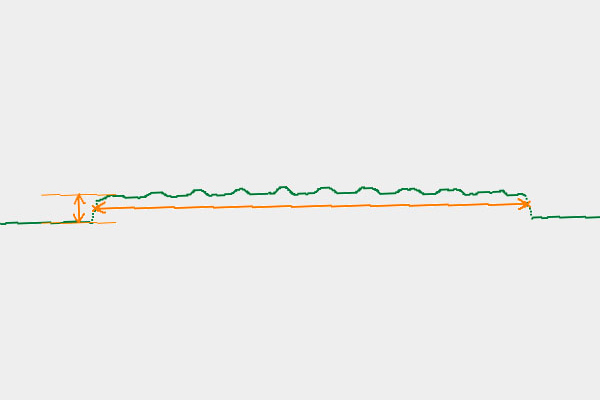

Měření rozměrů balící pásky

  • Měření šířky
  • Měření tloušťky
  • Vysocerychlostní měření

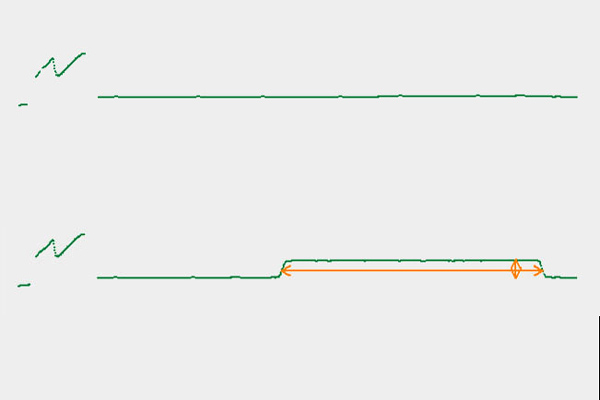

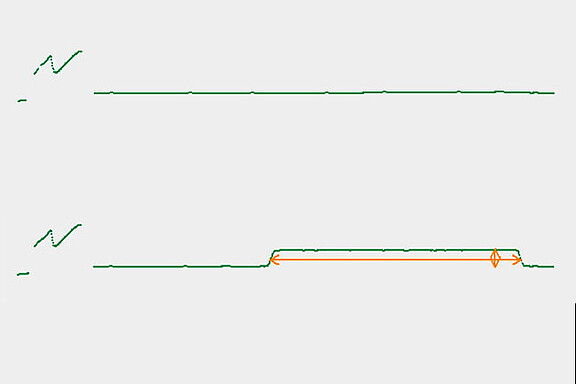

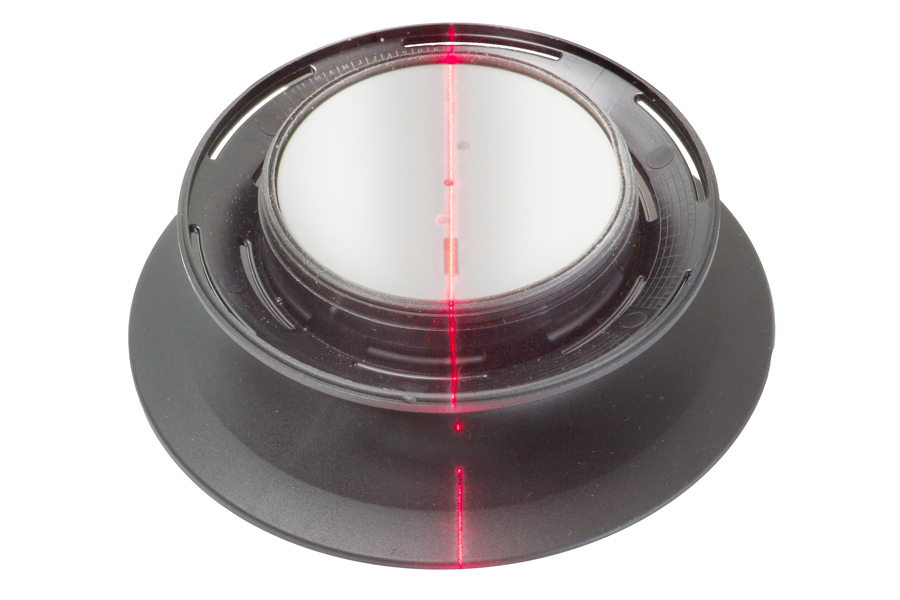

Pozice uchycení víka

  • Víko se otočí a při zjištění svaru se rotace zastaví

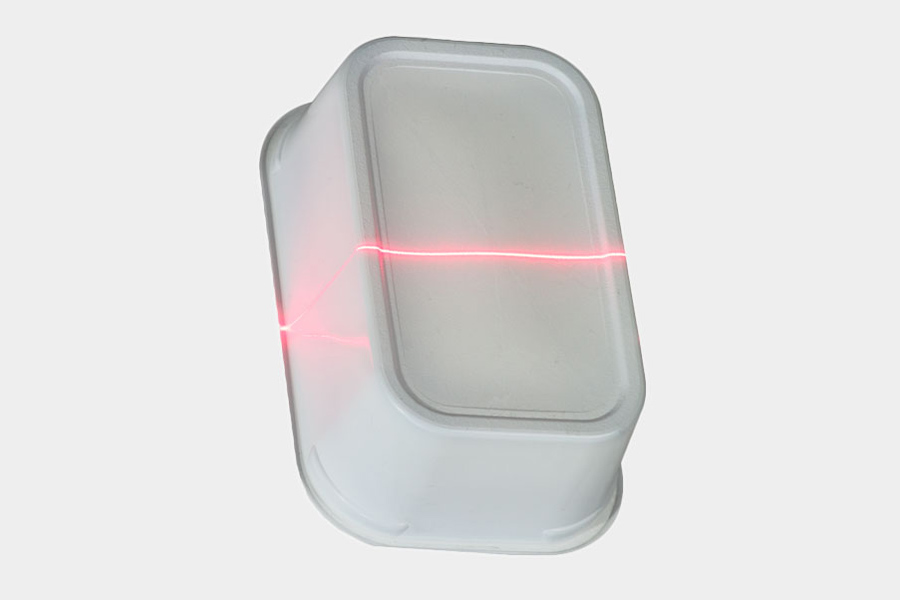

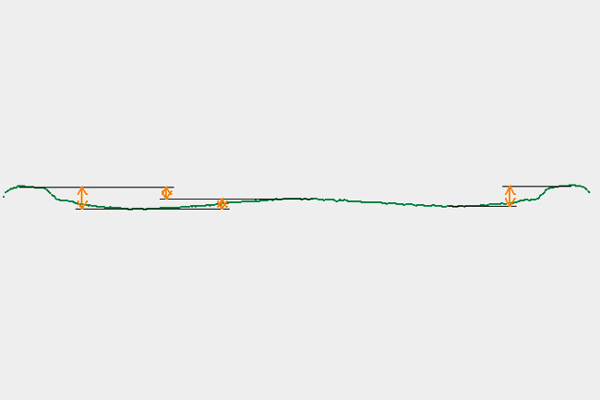

Řízení procesu při výrobě plastových kelímků

  • Ovládání několika rozměrů

  • Detekce nepřijatelných výrůstků
  •
Tyto výrustky jsou založeny na problémech během vytlačování

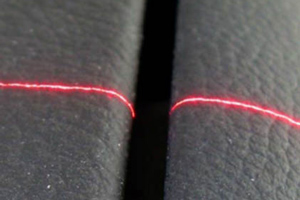

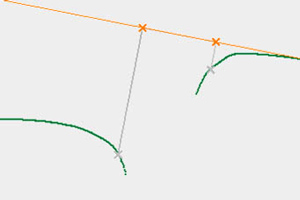

Měření mezer v interiérech vozidel

  • Měření šířky mezery na různých materiálech, jako je pryž, kov a plast
  • Kontrola zarovnáni mezi různými částmi interiéru

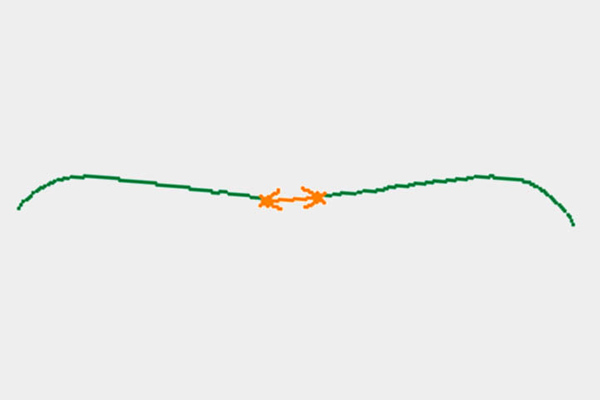

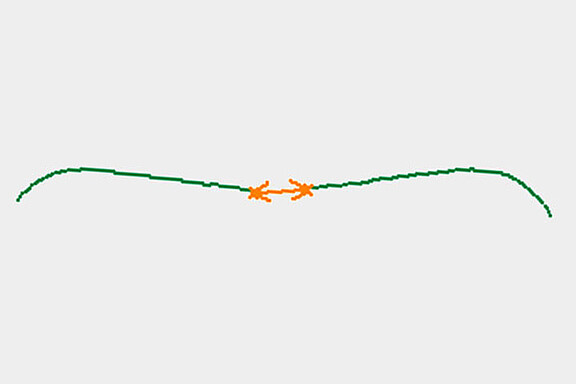

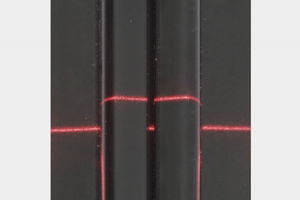

Měření mezer na plastových profilech

  • Měření ve vysokých rychlostech
  • Černý lesklý povrch

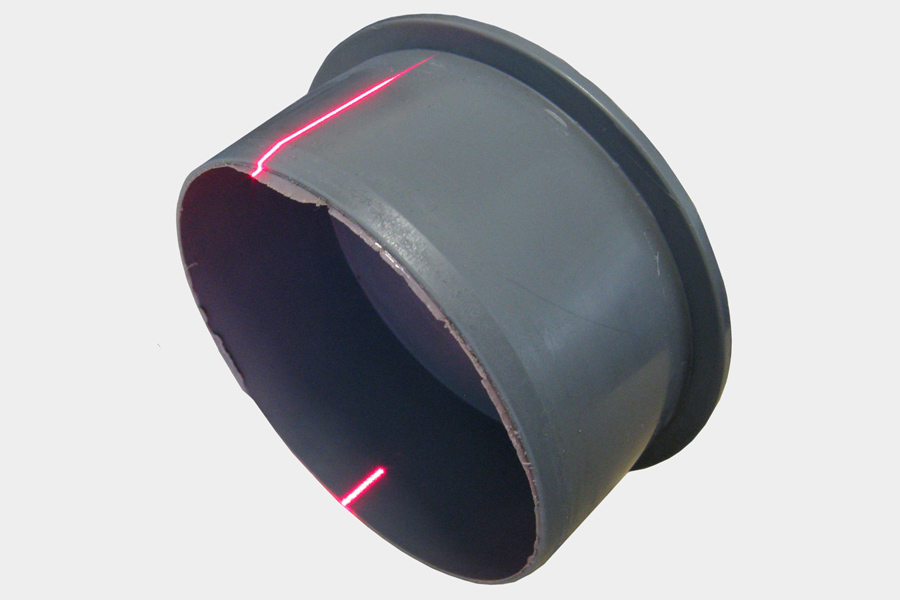

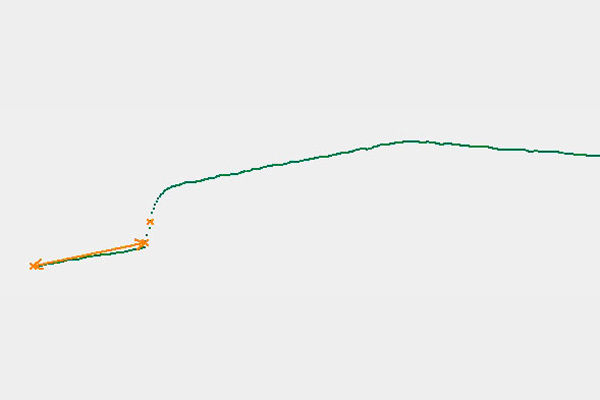

Detekce záblesků na vstřikovacích částech

  • Hromadná výroba
  • Záblesk je vizuální vada
  • Záblesk poskytuje informace o změnách parametrů procesu

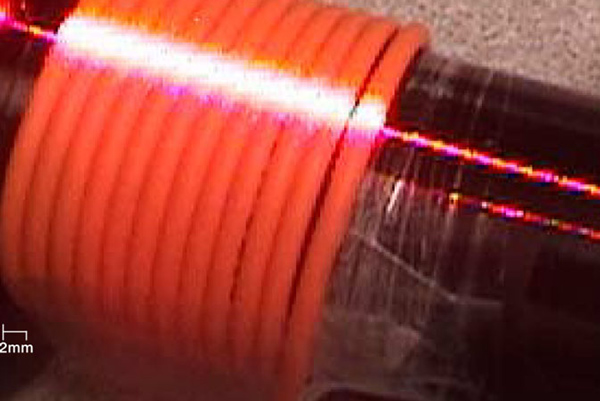

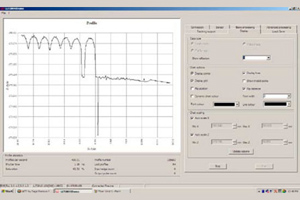

Automatizované vinutí optického kabelu

  • Optické kabely se mohou poškodit, když jsou nesprávně navíjeny
  • Zjevné snížení ztrát pomocí navíjecího stroje, který kontroluje proces s bezkontaktním laserovým skenerem
  • Kompletní řešení na klíč od systémového integrátora
  • Rychlost navíjení až 5 m/s
Guma

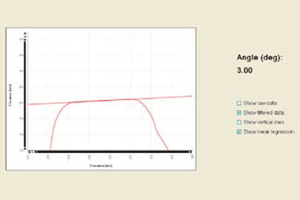

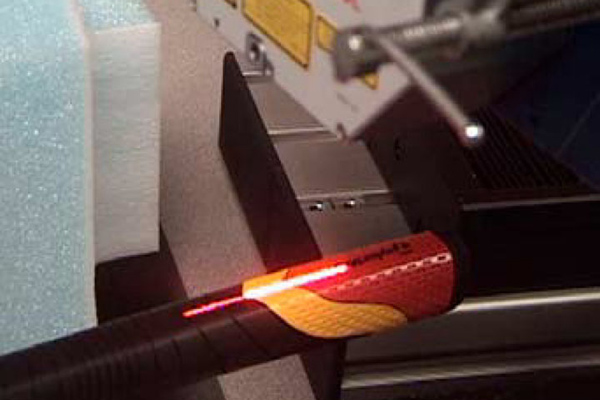

Poloha gumové rukojeti na golfových holích

  • Vysoké rozlišení a rychlé měření
  • Koncový zákazník klade důraz na vzhled golfových holí
  • Jedná se o bezkontaktní měření materiálu
  • Hotové přepínací tlačítko měřícího systému díky systémovému integrátorovi

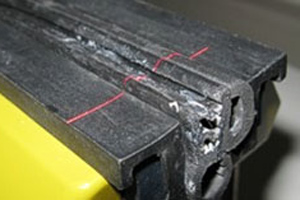

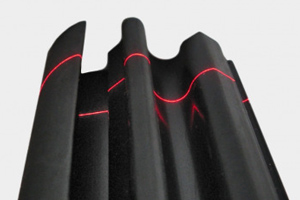

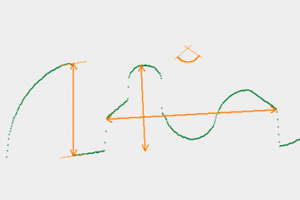

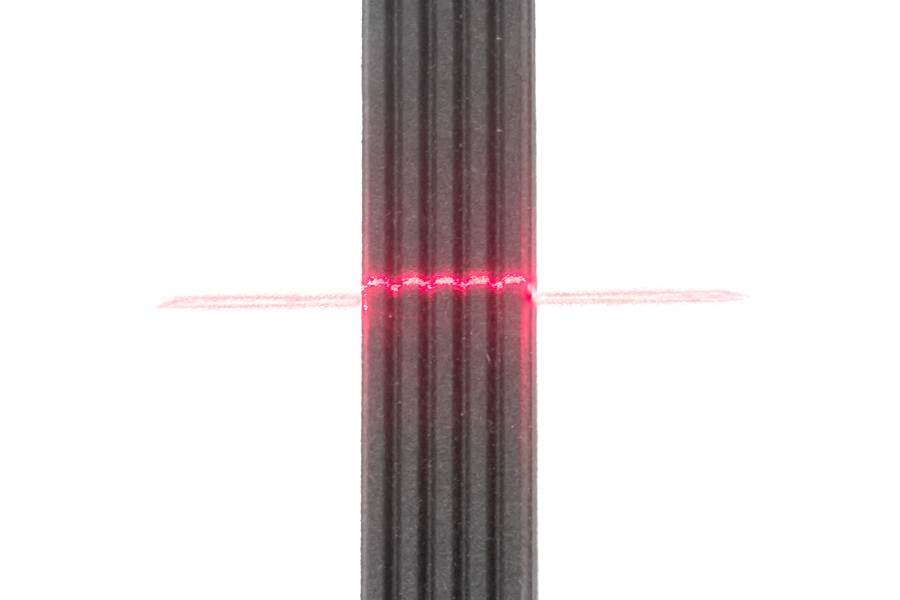

Sledování gumového profilu

  • Výška a šířka vnitřních tvaru
  • Úhel mezi dvěma výstupky
  • Výška vnějšího tvaru

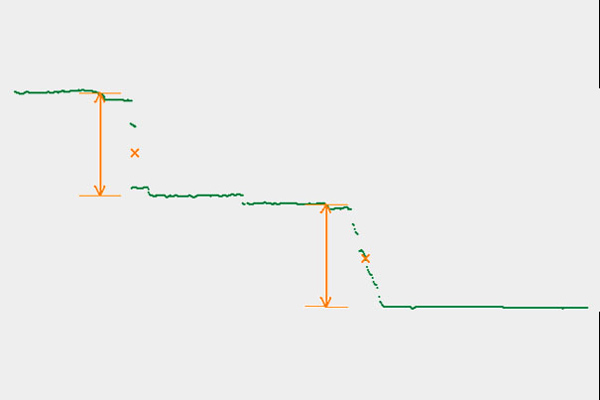

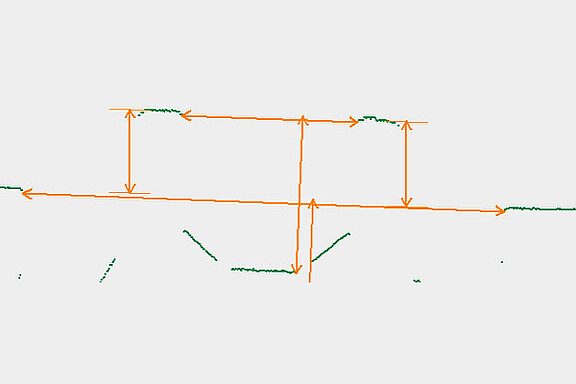

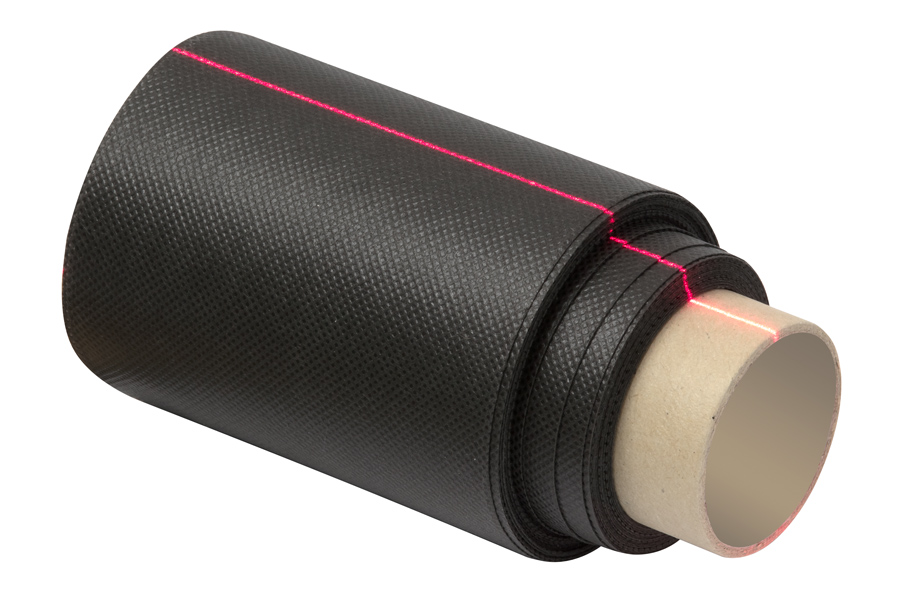

Poloha a tloušťka vrstvy na roli

  • Měřený objekt: černá guma
  • Kalkulace výšek
  • Stanovení pozice hrany

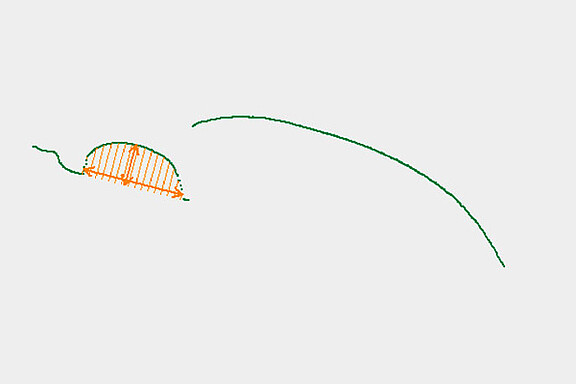

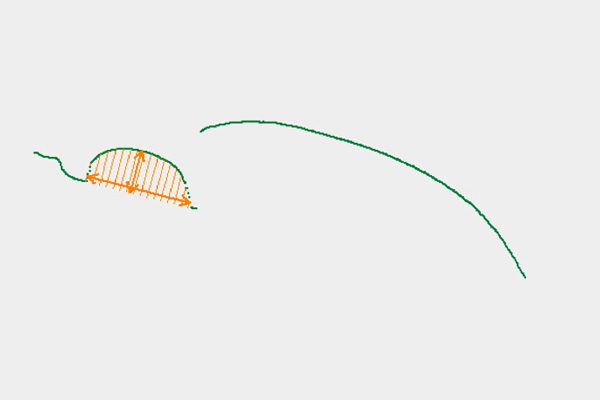

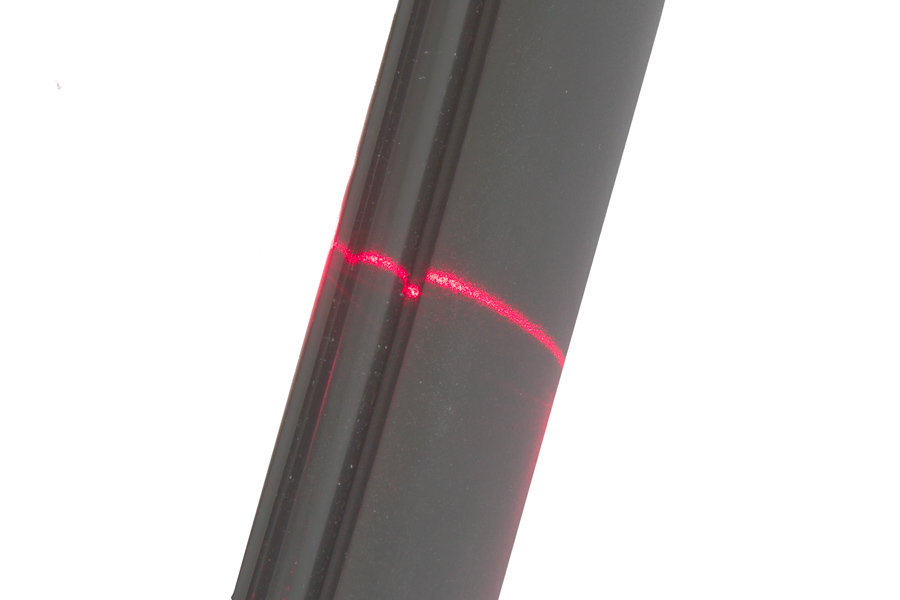

Těsnicí výplně v interiérech vozidel

  • Detekce přítomnosti defektů
  • Detekce závad, jako jsou např. změny šířky nebo výšky

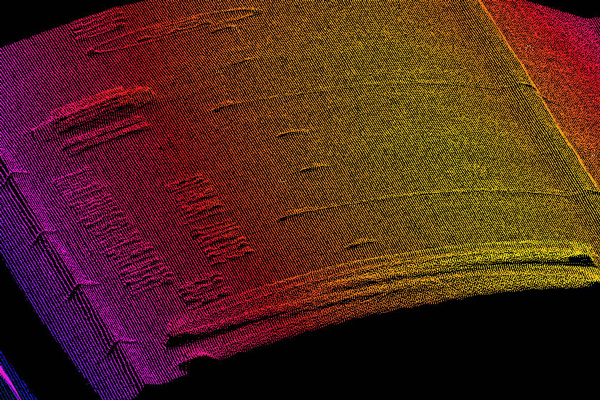

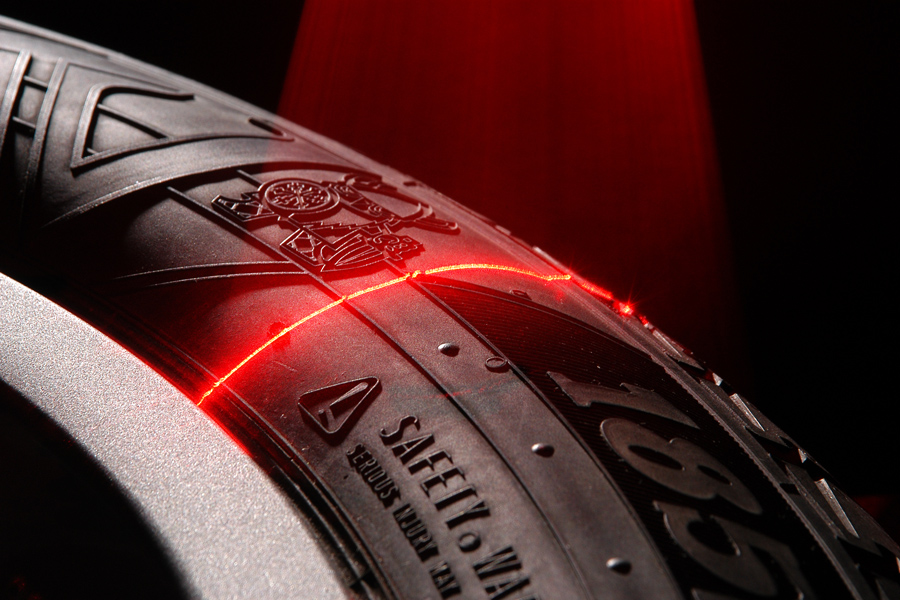

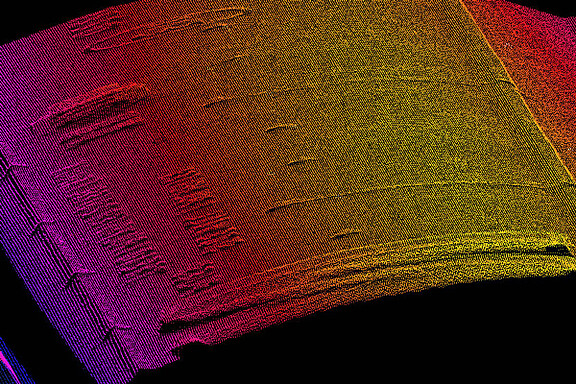

Kontrola pneumatik

  • Systém kontroly pneumatik vyvinutý firmou ME-Inspection
  • 50mW laser pro vysokorychlostní měření na černé gumě (povrch s vysokou absorpcí světla)
  • Kontrola profilu a soustřednosti (házivosti)

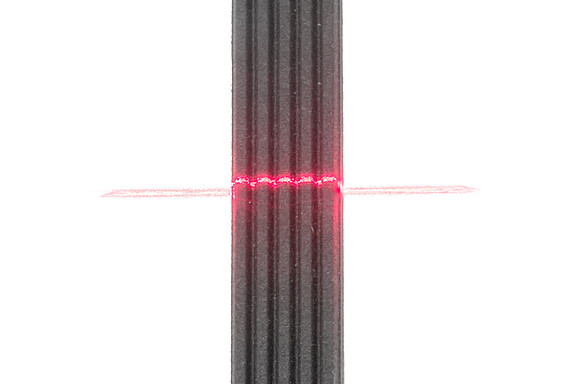

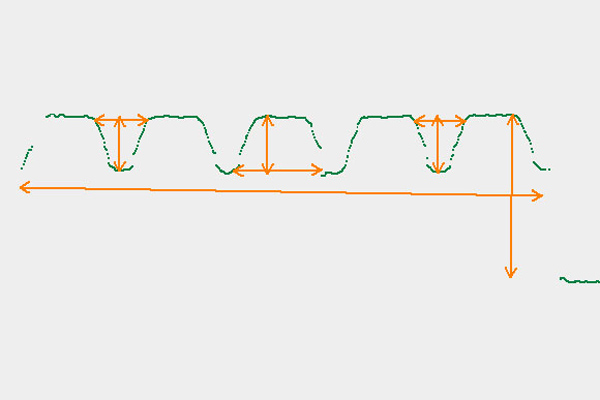

Měření gumových profilů

  • Kontrola přesnosti rozměrů
  • Matný černý povrch
  • Vysoká profilová frekvence

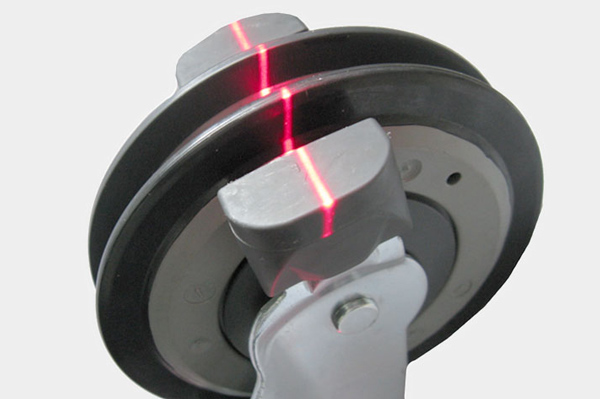

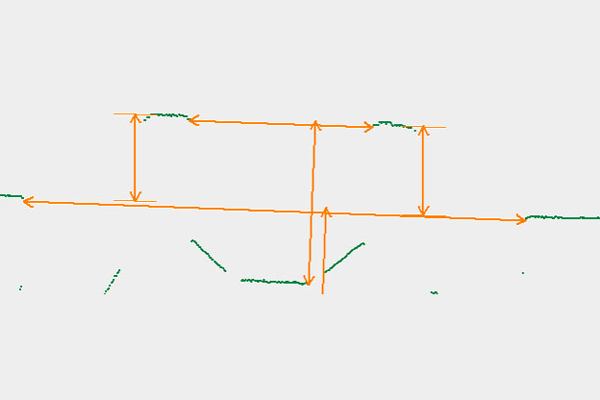

Měření kotouče

  • Výška kotouče ve srovnání s polohou zátek
  • Šířka pneumatik
  • Šířka zátek
  • Měření během otáčení pneumatiky
Více

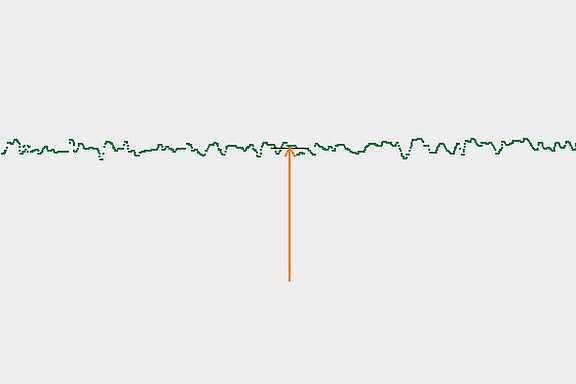

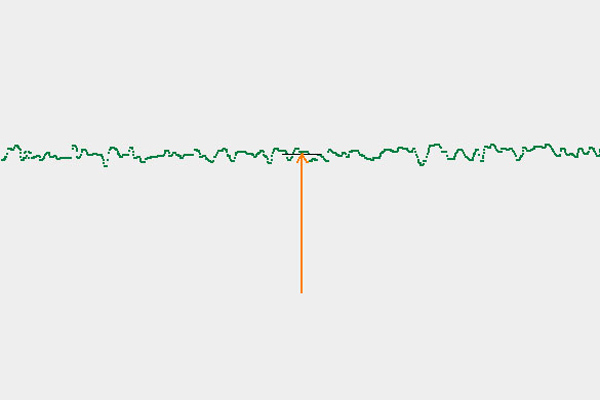

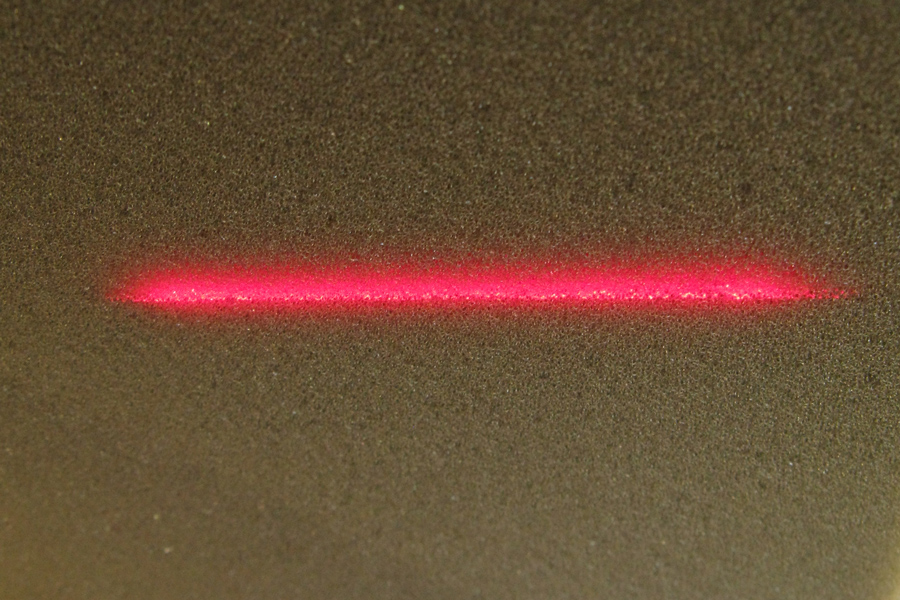

Měření tloušťky na pěnové hmoty

  • Bodové měření není možné z důvodu hrubého povrchu
  • Profilové průměrování pro měření tloušťky

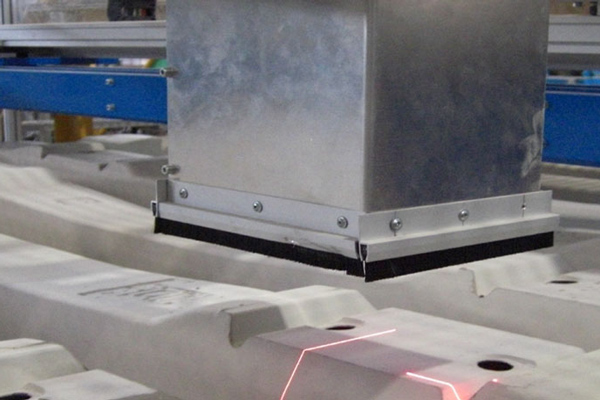

Zjištění kvality železničních pražců

  • Zobrazování jednotlivých profilů k vytvoření 3D modelu
  • Kontrola všech specifických rozměrů dle softwaru vytvořeného zákazníkem
  • Cílem je minimalizování zastavení ve výrobě díky aktuálnímu adaptačnímu procesu
  • Agresivní prach a špína
  • Velké teplotní rozdíly

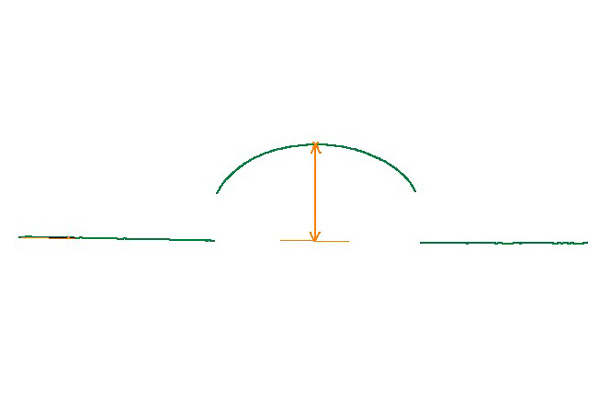

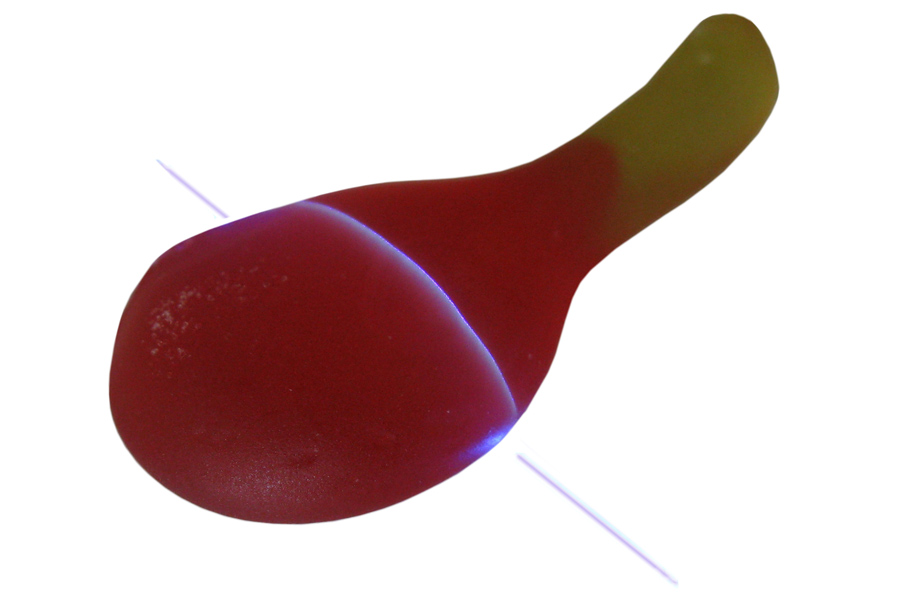

Height measurement on wine gums

  • Kontrola kvality
  • Kontrola rozílů měření, resp. výšky
  • Testy v laboratořích
  • Jednoduchá kontrola

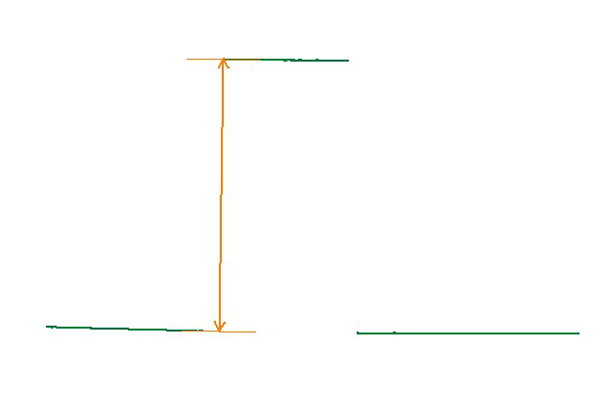

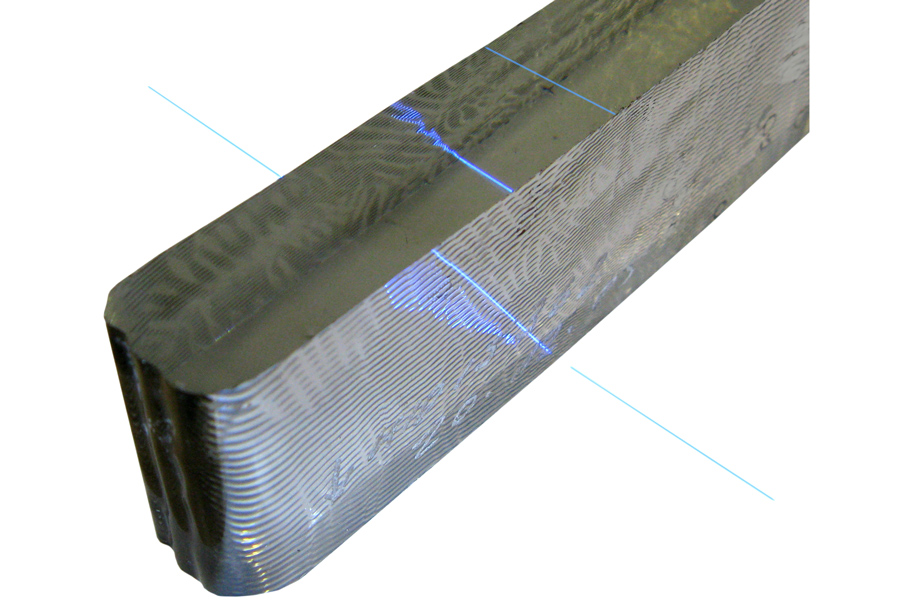

Měření tloušťky na čistých skleněných elementech

  • Závisí na druhu skla, které bude se bude měřit modrým skenerem nebo červeným (závisí i na povrchu)
  • Pomocí speciálního scanCONTROL algoritmu může být detekována správná odrazivost

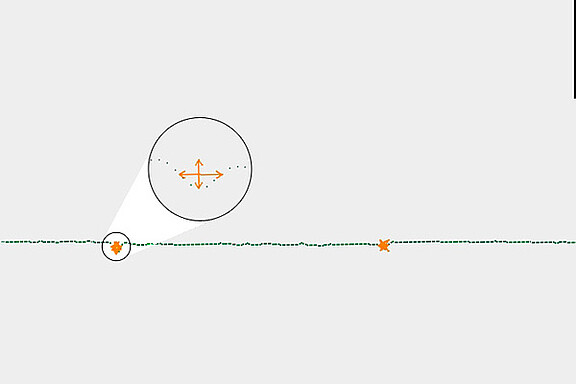

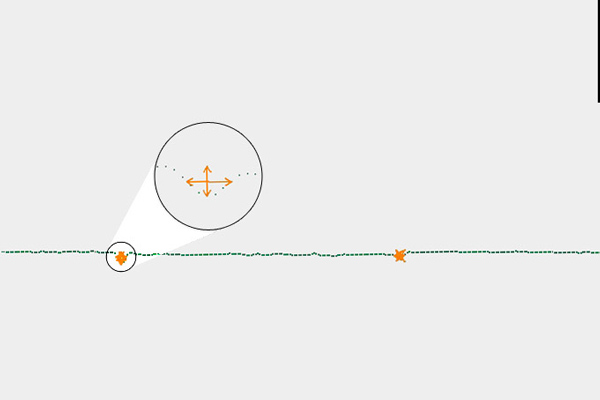

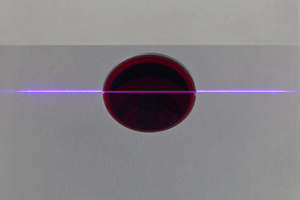

Mezera vytvořená slepením dvou optických skel

  • Modrý laser se nerozptyluje v červeném skle
  • Šířka mezery od 0.3 do 1 mm
  • Změna materiálu z kovu na sklo nezpůsobí problém v tomto případě

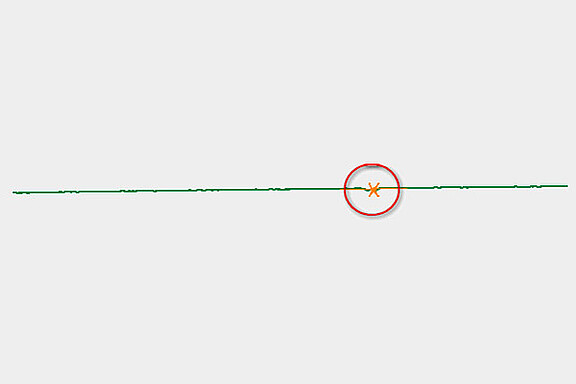

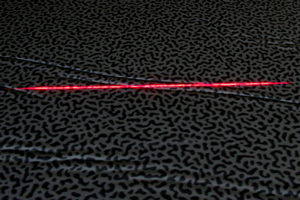

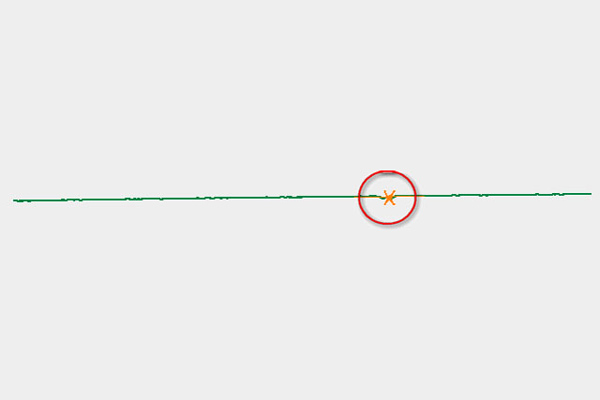

Povrchová kontrola lepivých fólií

  • Šířka fólie až do 1 m
  • Kontrola záhybů a prohlubní
  • Měření pracuje s jedním jednoduchým pojezdovým skenerem

Kontrola tmelu na kovovém pouzdře

  • Modrý laser neproniká do materiálu tak jako červený laser
  • Skenování kontury pomocí paže robota
  • Kontrola úplnosti a detekce rozmazaných dílů

Měření lepidlové výplně

  • Měření lepidlové výplně v gumové drážce
  • Kontrola výška výplně
  • Kontrola šířky výplně

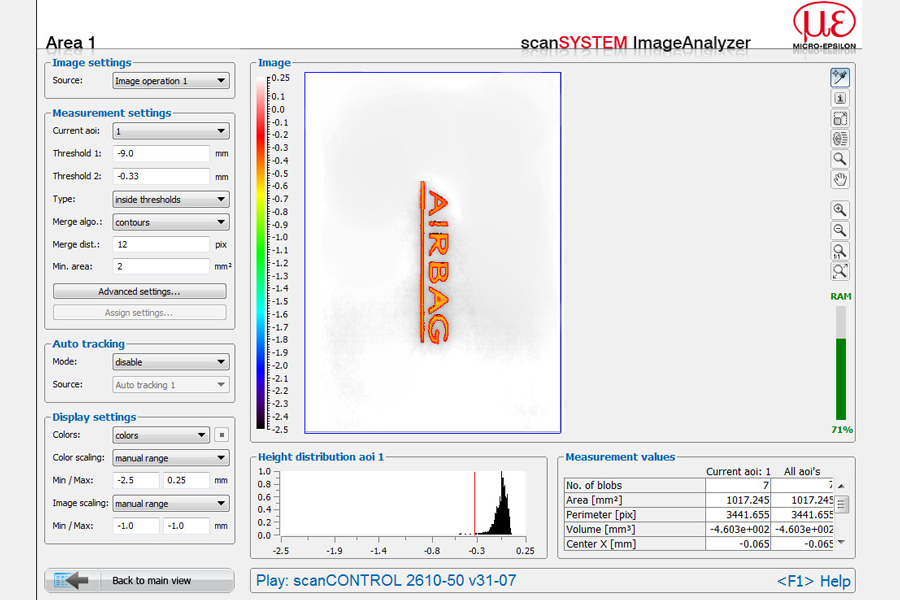

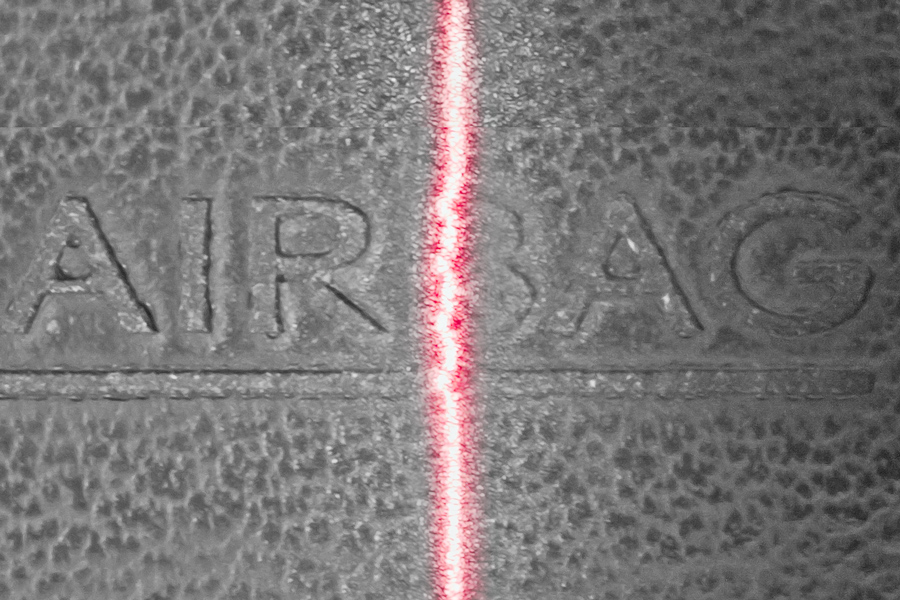

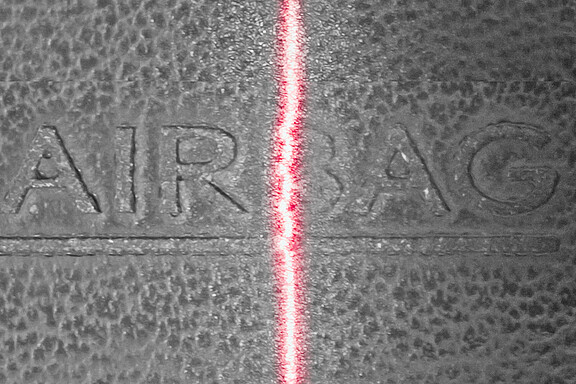

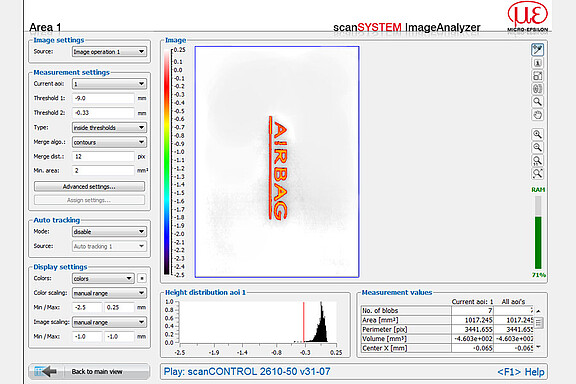

Sledování výlisků na kůži

  • Kontrola správné hloubky výlisku

  • Zákaznický software na optické rozpoznávání znaků (OCR) automaticky rozpozná např. sériová čísla a čísla součástí

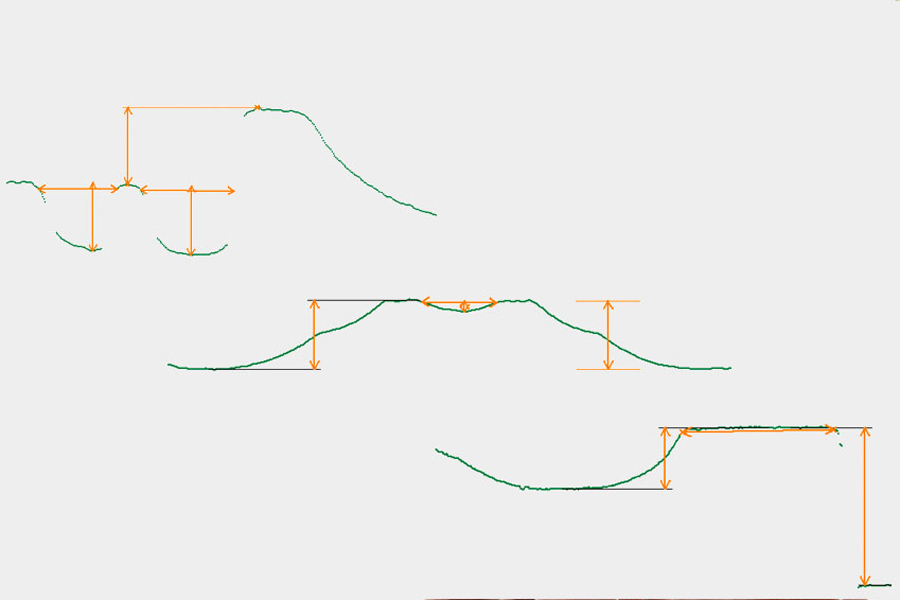

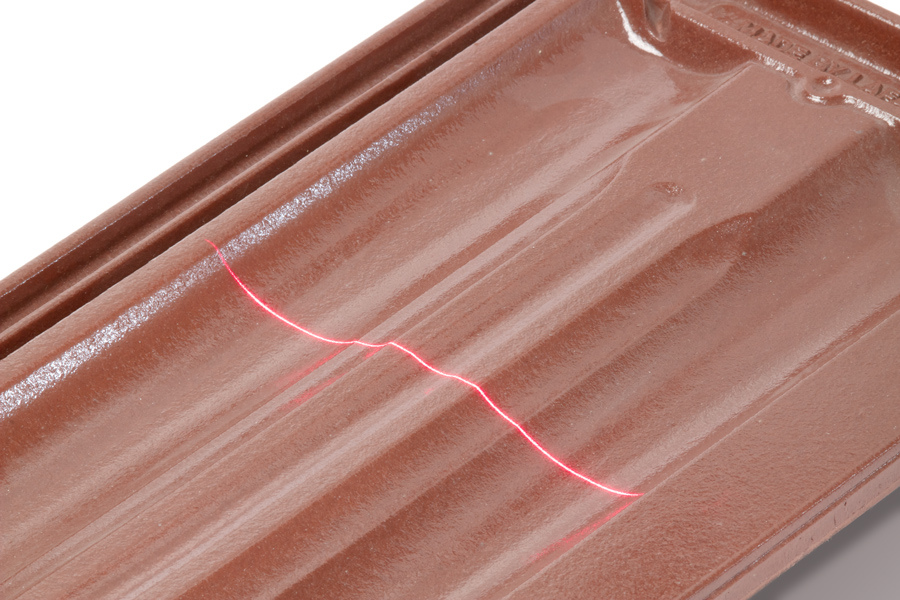

Měření profilu na šindele

  • Monitorování přesnosti rozměrů
  • Lesklé plochy
  • Měření na různých pozicích přepnutím parametrů skenování přímo na snímači scanCONTROL

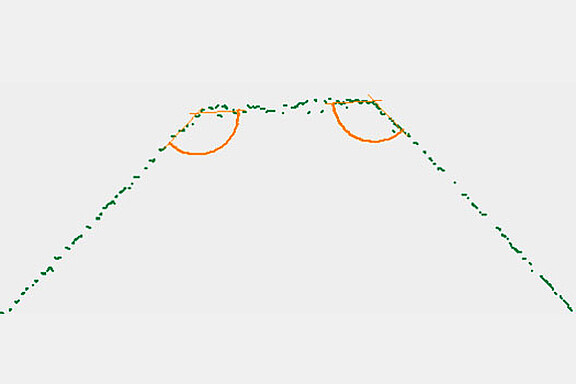

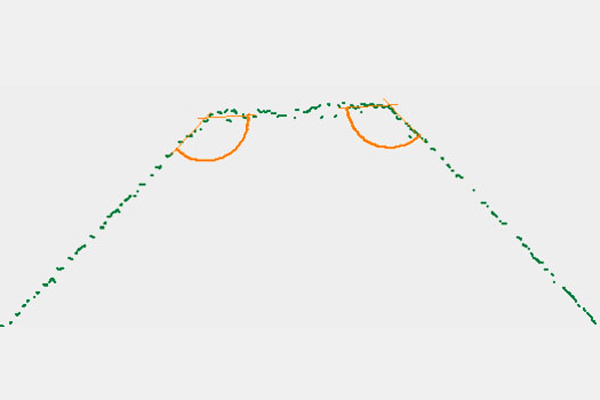

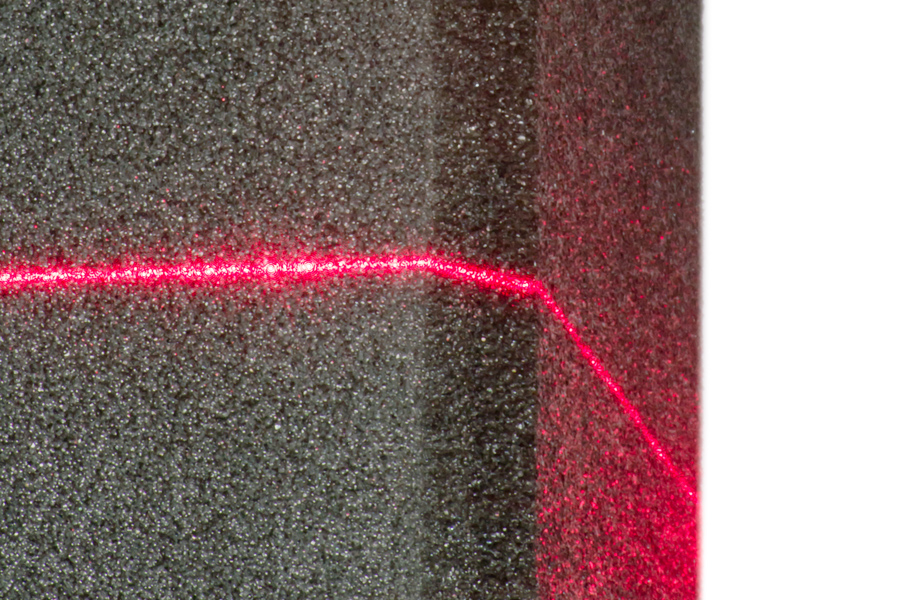

Měření hran na pěnových hmotách

  • Měření úhlů
  • Nerovný tmavý povrch
  • Průměrování několika bodů za účelem získání pevného signálu

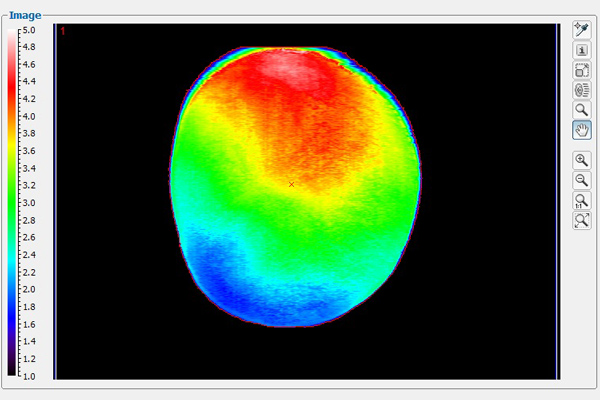

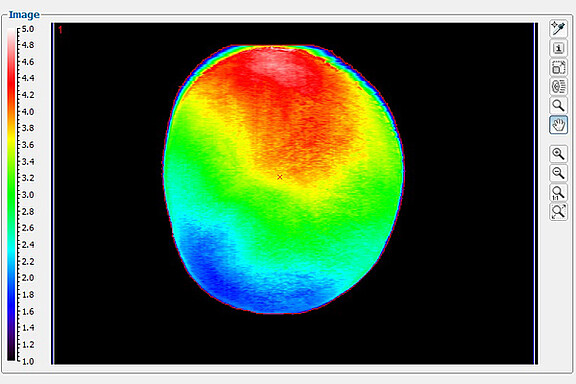

Měření objemu plátku brambory

  • Oddělení malých plátků
  • Stanoveny jsou limity pro minimální a maximální tloušťku
  • Pro kontrolu kvality díky nepřetržitému provozu
