surfaceCONTROL 3D 3200

Vysoce výkonný snímač 3D obrazu pro průmyslová měření a kontrolní úlohy

Vysoce výkonný snímač surfaceCONTROL 3D 3200 je ideálně uzpůsoben pro použití v průmyslových aplikacích. Vykonává automatizované inline 3D měření geometrie, tvaru a kontrolu povrchu difúzně odrazivých (matných) povrchů. Senzor charakterizuje kompaktní design a vysoká přesnost měření spolu s vysokou rychlostí zpracování dat. Díky velké opakovatelnosti měření v ose Z až 0,4 µm zvládne senzor i velice přesná 3D měření a inspekční úlohy. V nabídce jsou dva měřící rozsahy, které pokryjí dvě různé měřící pole.

logo

Podrobnosti

  1. Získání dat za 0,3 sekundy
  2. Snímky s mikrometrickou přesností ve velkém měřícím poli
  3. Nejvyšší dosažitelná přesnost až 0,4 µm
  4. Digitální rozhraní (integrované): GigE Vision / GenICAM
  5. Digitální rozhraní (přes 2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP*
  6. Digitální vstupy/výstupy: 4 nastavitelné digitální vstupy/výstupy (externí triggerování, ovládání senzoru, výstup stavu senzoru)
[]
Kontakt
Ing. Juraj Devečka
Contact form
Ihre Anfrage zu: {product}
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů

* Vyhodnocení z 3DInspect mohou být přenesena do PLC prostřednictvím sběrnic. Nastavení senzoru lze načíst řadičem pomocí funkce 3DInspect mapování sady parametrů.

Vysoce přesný 3D senzor pro měření nejmenších objektů

Díky malé měřicí ploše 30 x 18,5 mm detekuje surfaceCONTROL 32x0-30 i ty nejjemnější povrchové struktury s maximální přesností a spolehlivostí ve 3D. Jeho vysoké rozlišení v ose z a vysoká opakovatelnost umožňují přesná měření. Kromě toho lze detekovat drobné objekty s pracovní vzdáleností 130 mm. Rozlišení XY od 12 µm zajišťuje ještě přesnější detekci.

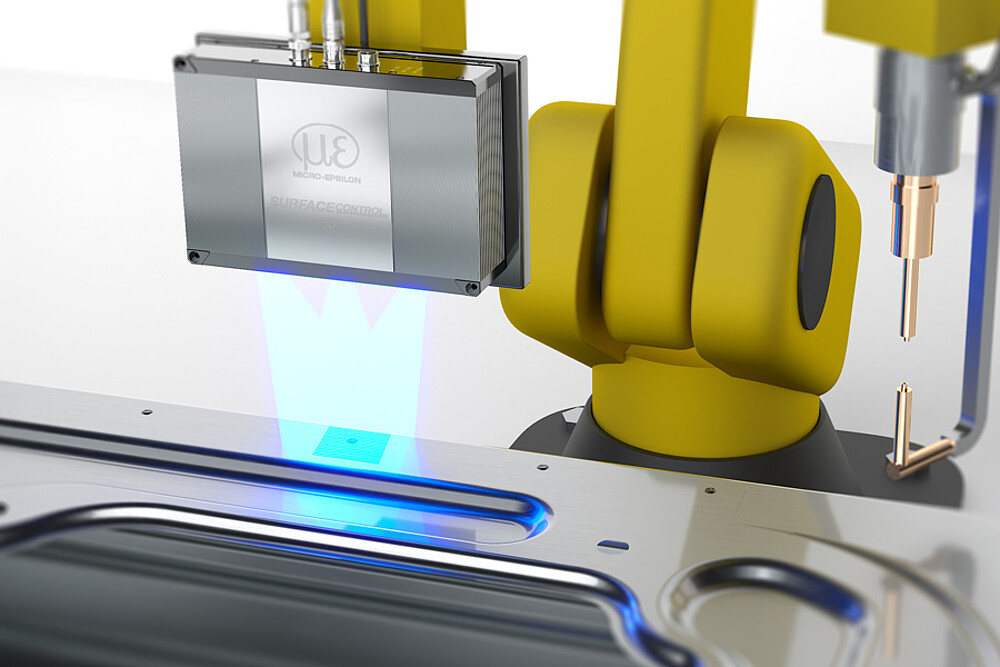

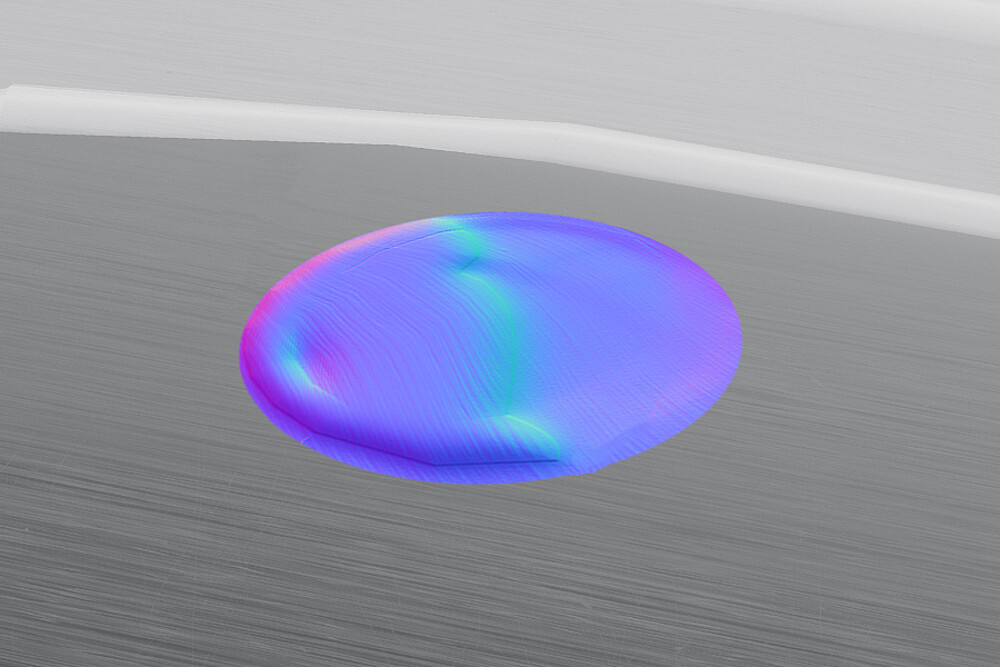

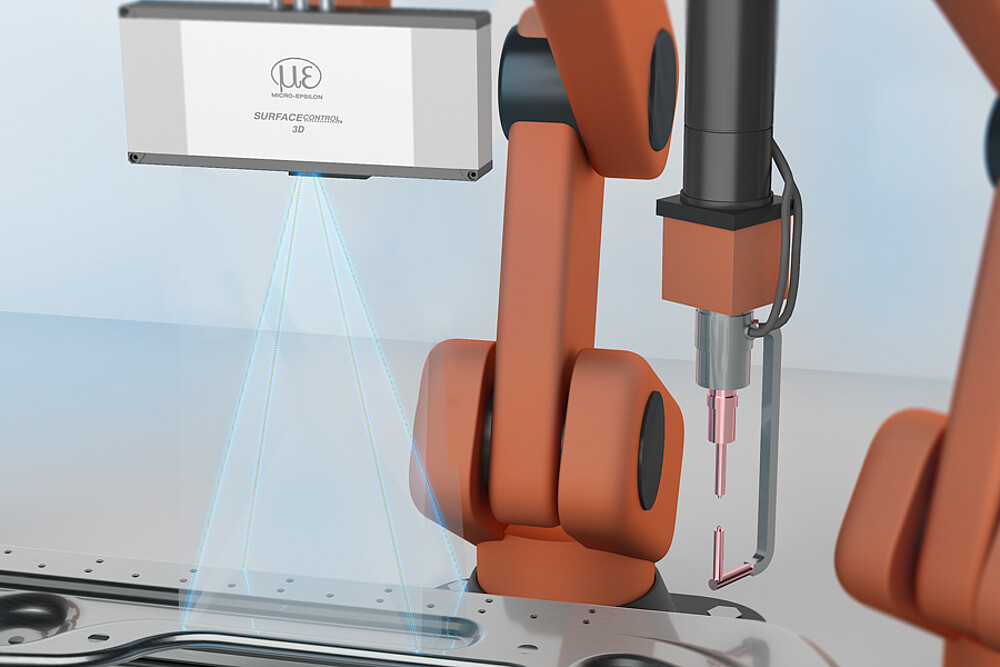

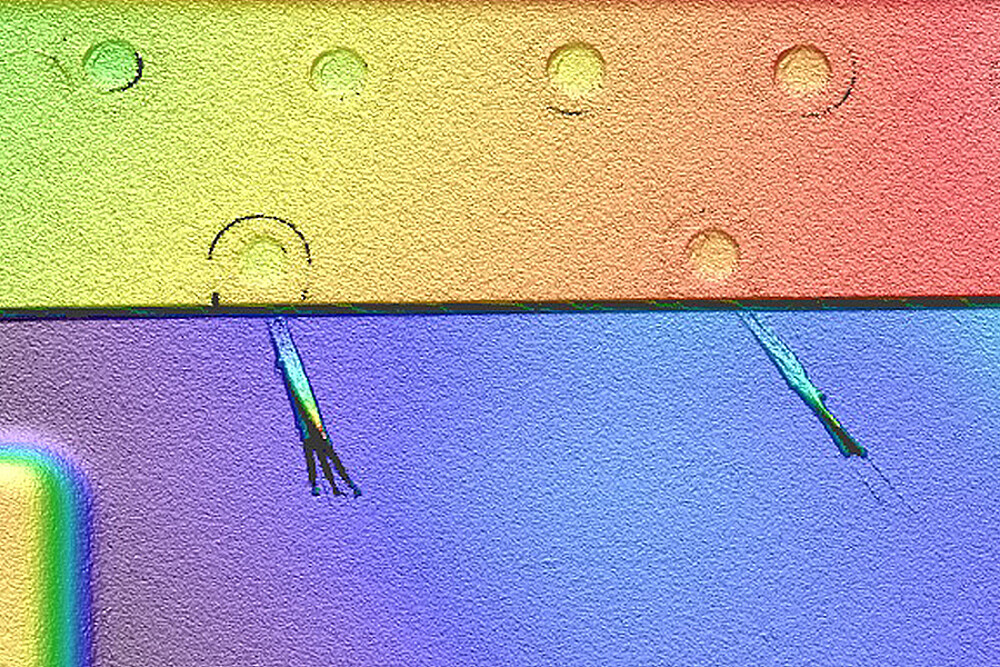

240 mm larger measuring range with excellent precision in Z

With a measurement area of up to 245 x 180 mm, the surfaceCONTROL 35x0-240 captures structures and details on larger targets with high precision. Due to their high z-axis measuring range of 240 mm, the sensors are ideal for applications with large measuring volumes. The high z-axis resolution of 5 µm in combination with the larger measuring range enables maximum precision for a wide range of applications, e.g. for testing bipolar plates for fuel cells.

Nová generace 3D měření

K rychlému datovému výstupu serfaceCONTROL 3D 3200 lze dokoupit 2D/3D Gateway II, která převede komunikaci do protokolů EtherNet/IP, PROFINET a EtherCAT. Kompatibilita se 3D GigE Vision umožní snadnou integraci do softwaru pro zpracování obrazu třetích stran.  Komplexní SDK (Software Development Kit) pro vývojáře a integrátory dovršuje softwarový balíček.

Software 3DInspect pro 3D měřící úlohy a kontrolu

Software 3DInspect je mocný nástroj pro nastavení parametrů snímače a průmyslové měření. Tento software přenáší naměřená data ze snímače přes Ethernet a zobrazuje je v trojrozměrné formě. Tato 3D data jsou dále zpracovávána, vyhodnocována a posuzována měřicím programem 3DInspect na PC a v případě potřeby protokolována a přenášena přes Ethernet do řídicí jednotky. Data lze uložit na pevný disk. Nastavení a konfigurace snímače je možná pomocí softwaru.
