Konfokální chromatický senzorový systém nové generace
Konfokální senzory confocalDT IFD2410 a IFD2415 kombinují vysokou přesnost s kompaktním designem. Jsou ideální pro náročné měření vzdálenosti a tloušťky v průmyslové sériové výrobě. Snímač IFD2415 umožňuje měření tloušťky až 5 vrstev transparentních materiálů . Díky prostorově úspornému pouzdru s třídou ochrany IP65 lze tyto kompaktní senzory rychle integrovat do strojů a systémů – bez nutnosti použití optických vláken.
Aktivní řízení expoziční doby na CCD chipu zajišťuje stabilní výsledky měření i při měnících se površích a dynamických procesech až do 25 kHz. Díky vysoké intenzitě světla měří tyto senzory spolehlivě a rychle i na tmavých materiálech.
Podrobnosti
- Měřicí rozsahy (mm): 1 | 3 | 6 | 10
- Nastavitelná měřicí frekvence až 25 kHz
- Rozlišení od 8 nm
- Linearita od 0,25 µm
- Pro přesné měření vzdálenosti a tloušťky až 5 vrstev
- Vše v jednom: senzor a kontrolér v jednom kompaktním pouzdře
- Jednoduchá integrace, není potřeba optického vlákna
- Robustní hliníkové pouzdro s třídou ochrany IP65
- Široká škála možností připojení: EtherCAT, EtherNet/IP, PROFINET, analogové, enkodér, Ethernet nebo RS422
- Ideální pro průmyslové sériové aplikace
Optimalizováno pro průmyslové sériové aplikace

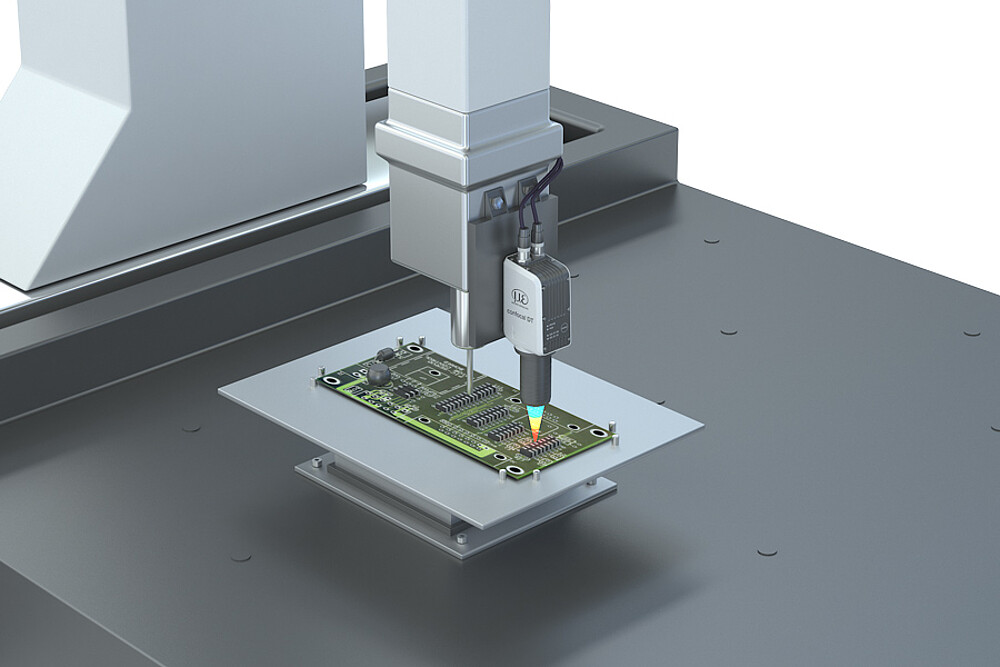

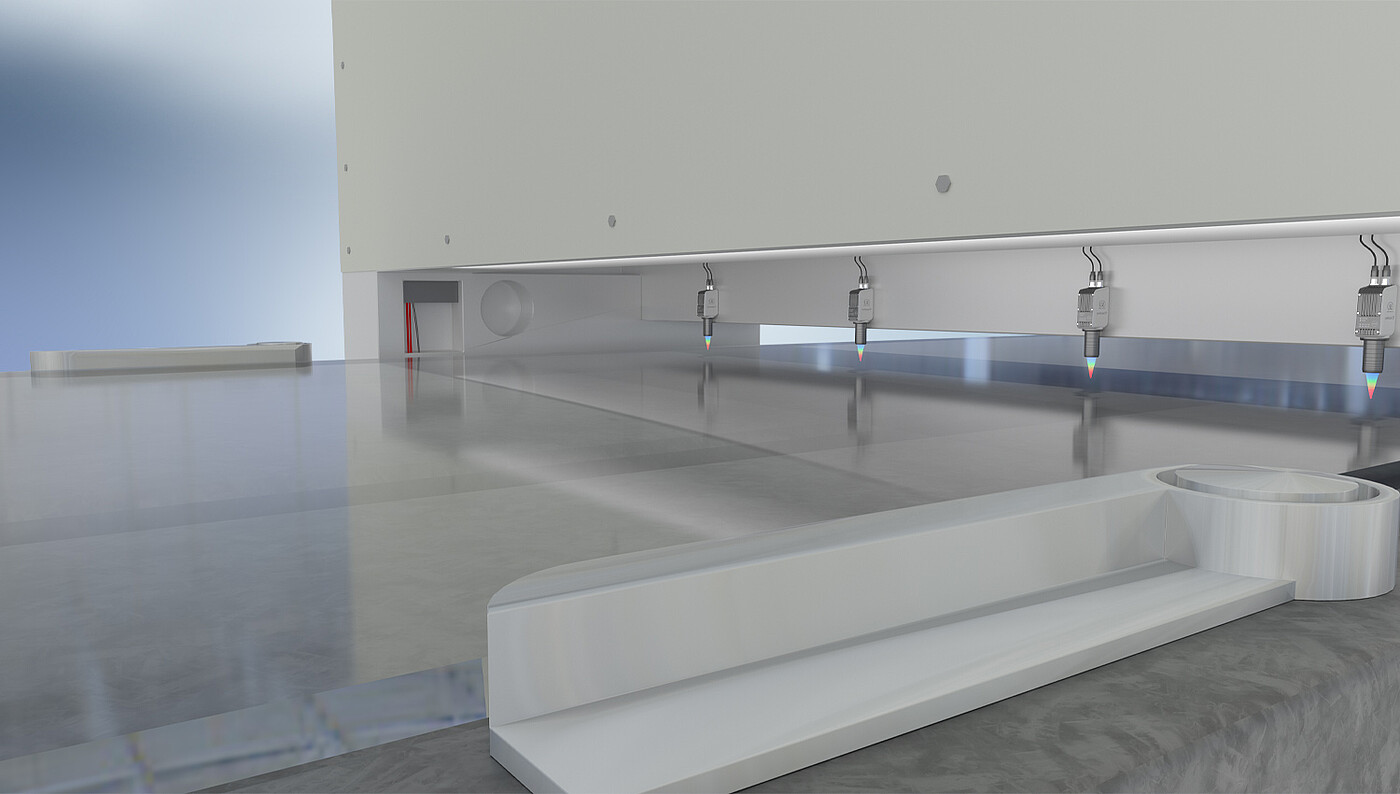

Senzory IFD2410/2415 jsou speciálně navrženy pro použití v průmyslových sériových aplikacích. Díky robustnímu krytu s IP65 jsou vhodné například pro použití v souřadnicových měřicích strojích, systémech pro monitorování tloušťky a inline kontrolních stanicích.

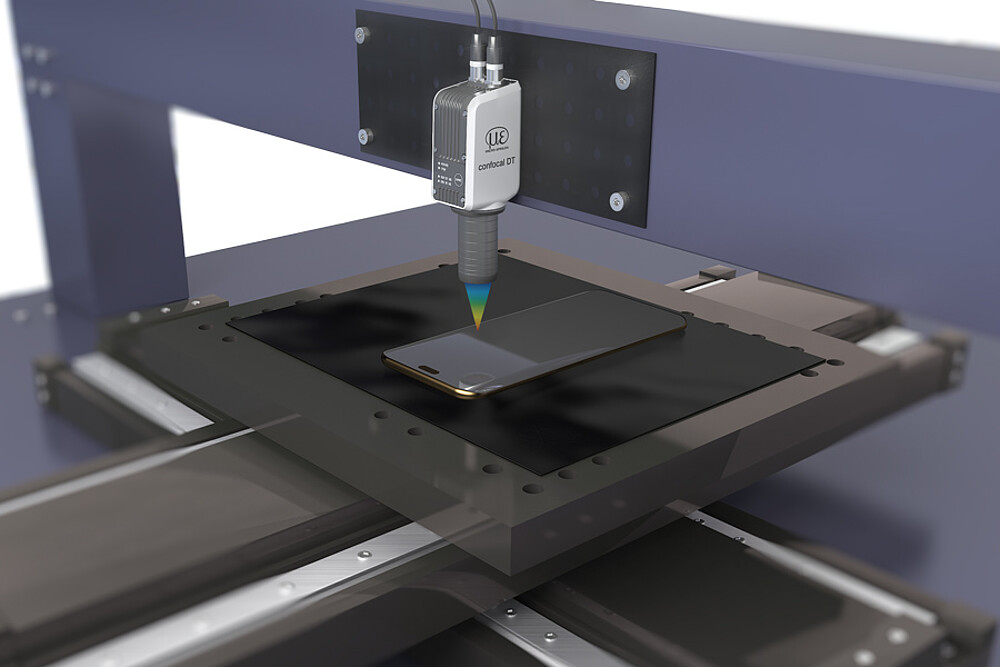

Vysoká intenzita světla a krátké expoziční časy zajišťují stabilní měření i na površích s nízkou odrazivostí – například při kontrole velmi malých součástí nebo tmavých předmětů s vysokou přesností.

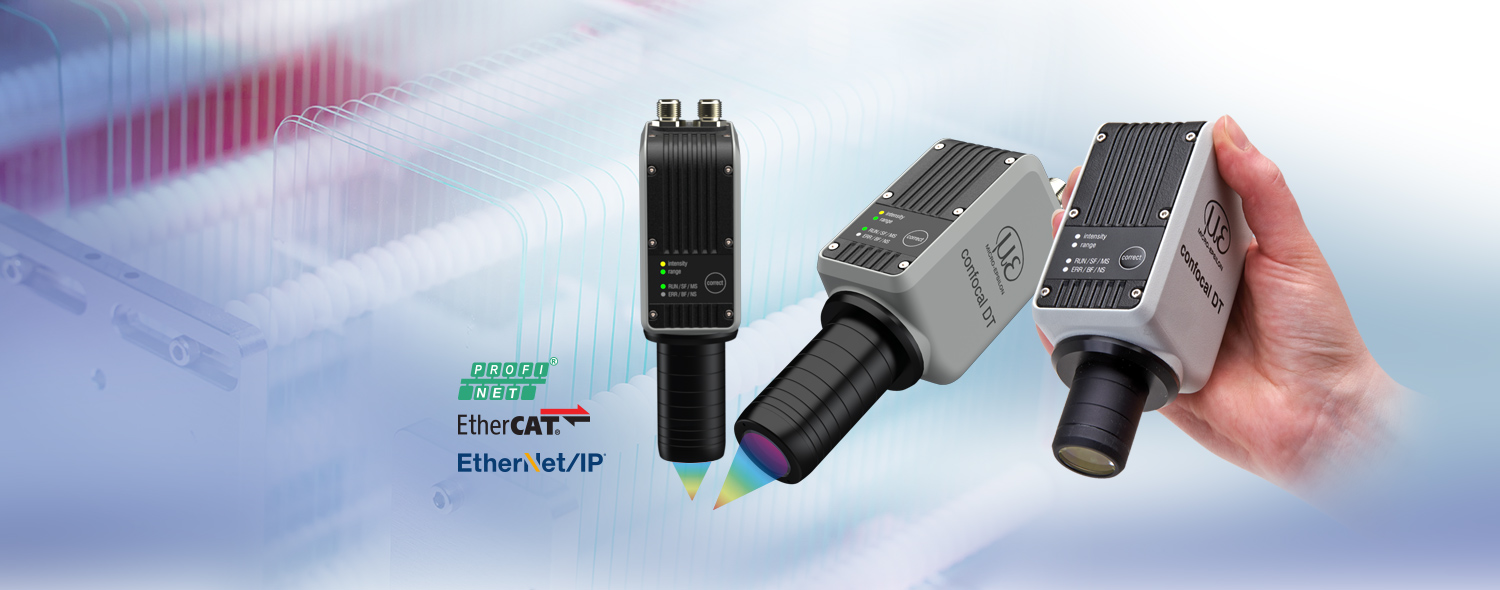

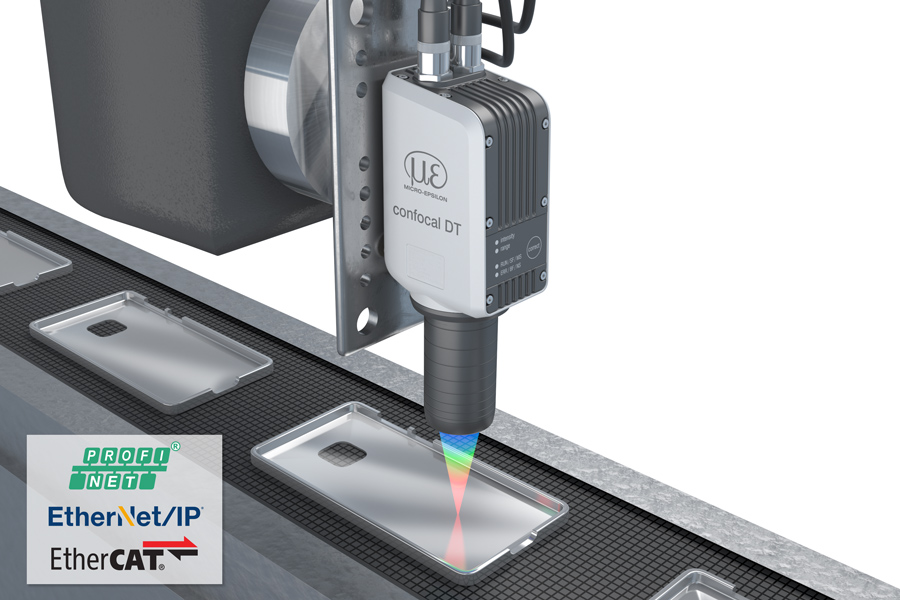

Integrace PLC a univerzální možnosti připojení
Senzory IFD2410/2415 udávají nové standardy v průmyslové automatizaci. Díky četným rozhraním se připojují přímo k systémům PLC – nejsou potřeba žádné další rozhraní. To umožňuje přenos dat v reálném čase bez zpoždění a výrazně zjednodušuje uvedení do provozu. Všechny konfigurační parametry se automaticky přenášejí do PLC, což zcela eliminuje ruční nastavení. Díky podpoře komunikačních rozhraní, jako jsou EtherCAT, PROFINET, Ethernet/IP, analogové, enkodér, Ethernet nebo RS422, nabízejí senzory maximální flexibilitu pro hladkou integraci do stávajících systémů.

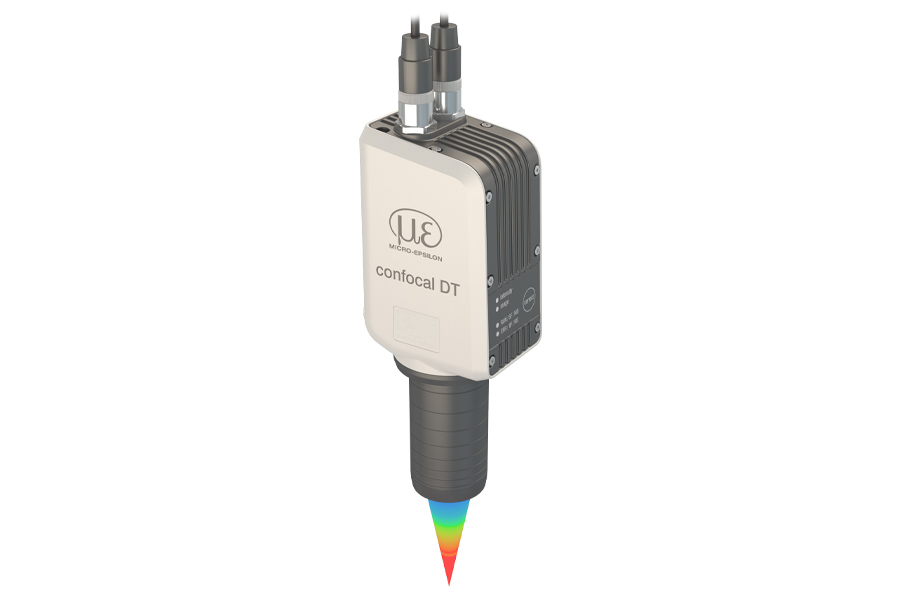

Kompaktní design zajišťuje maximální flexibilitu
Modely IFD2410/2415 integrují kontrolér a optickou sondu do jednoho pouzdra a zajišťují přesné výsledky měření díky přímému zpracování signálu. Bez nutnosti použití optických vláken je instalace zjednodušena, což výrazně šetří čas i náklady.

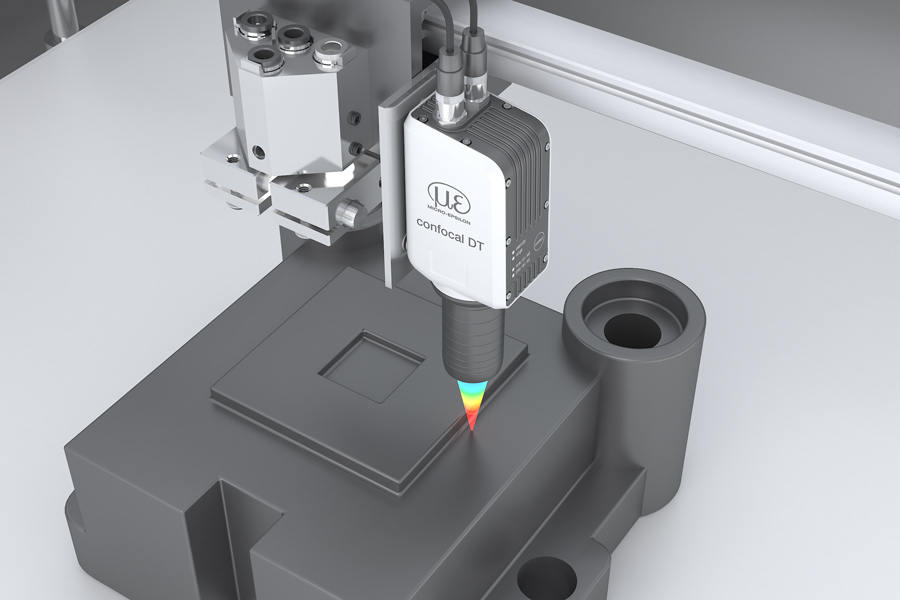

Senzory lze namontovat pomocí tří otvorů se závity nebo pomocí radiální svorky na hlavě senzoru. Tento flexibilní design umožňuje snadné přizpůsobení různým instalačním scénářům, díky čemuž jsou senzory ideální pro sériovou integraci v omezených prostorech.
Snadné nastavení a konfigurace prostřednictvím intuitivního webového rozhraní.
Produktová řada konfokálních snímačů IFD je mimořádně uživatelsky přívětivá. Nastavení a konfigurace se provádějí přímo přes Ethernet pomocí intuitivního webového rozhraní, které umožňuje rychlé a snadné úpravy v prohlížeči. To šetří drahocenný čas při uvádění do provozu a poskytuje přehledné, dobře strukturované uživatelské rozhraní, ve kterém jsou všechny klíčové funkce viditelné na první pohled.
Ve snímači je integrovaná databáze indexů lomu nejběžnějších materiálů, která zajistí správné měření vzdálenosti a tloušťky daného materiálu. Tuto tabulku snadno rozšířit a přizpůsobit.

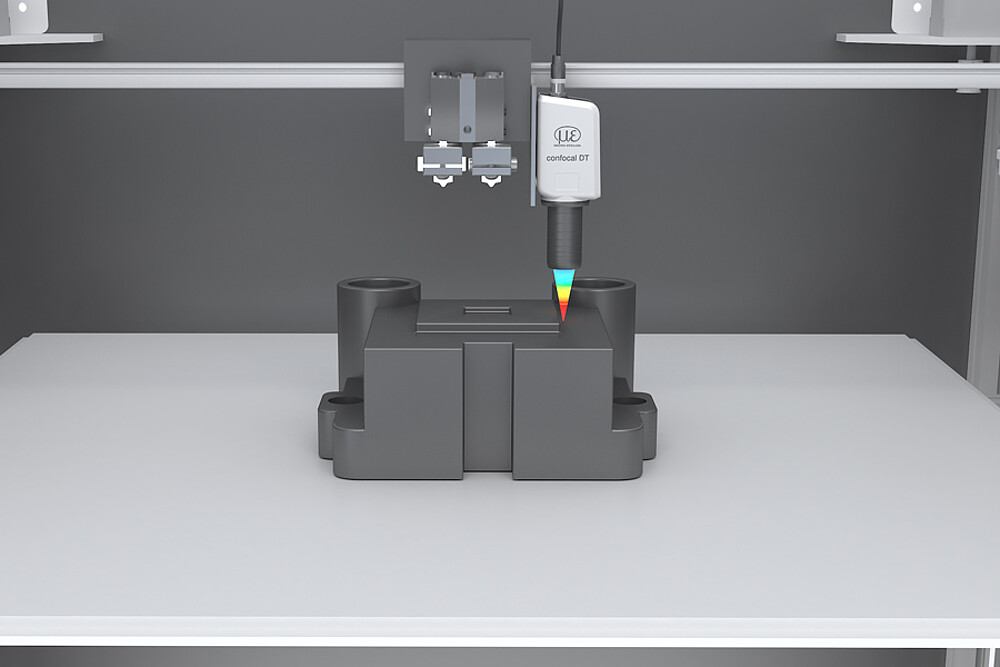

Application examples
