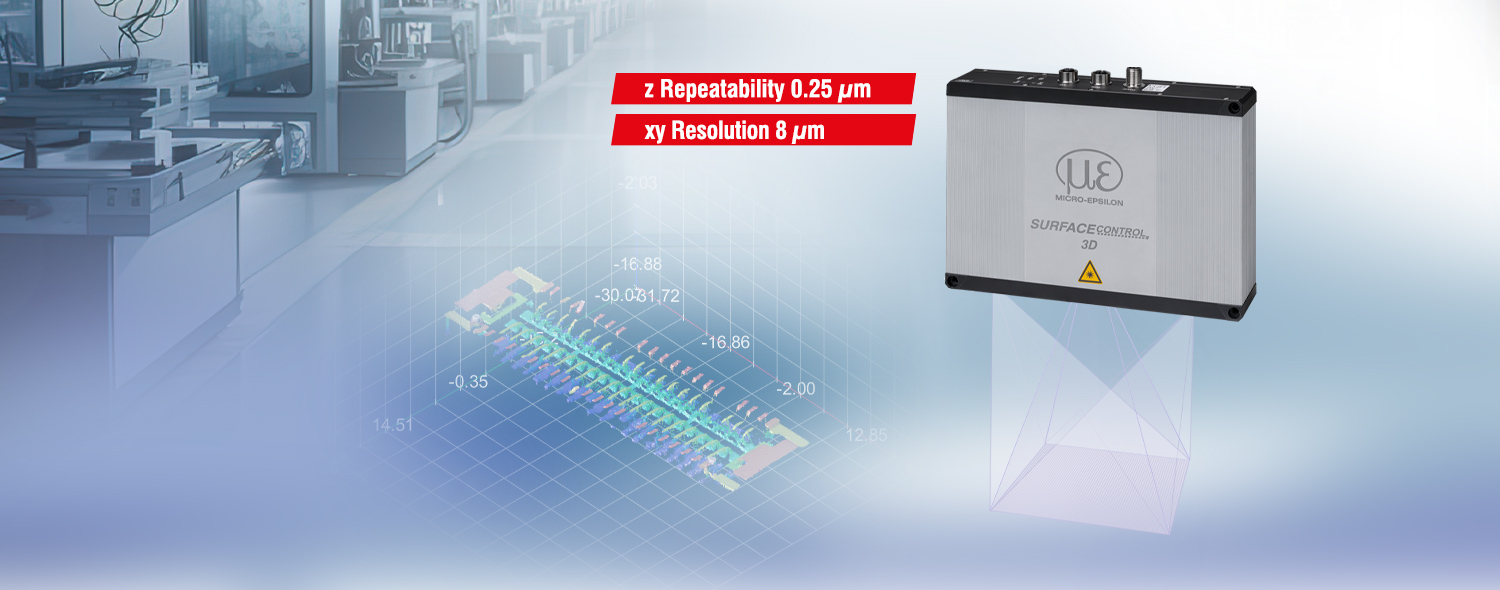

3D snapshot snímače pro kontrolu geometrie, tvaru a povrchu
Téměř jakýkoli povrch: 3D snapshot snímače surfaceCONTROL 3D snímají matné, difúzně odrážející povrchy po celé ploše, bezkontaktně a s vysokou přesností. Jediná expozice poskytne kalibrovaná 3D data s vysokým rozlišením pro geometrická měření, kontrolu povrchu a průmyslovou kontrolu kvality.
Rychlá měření: Díky krátkým dobám snímání a zpracování i vysoké přesnosti v ose Z jsou senzory ideální pro náročné měřicí a kontrolní úlohy inline, at-line nebo v robotické aplikaci.
Kompatibilní a SMART: V závislosti na velikosti měřeného objektu, požadavcích na rozlišení a konceptu integrace jsou k dispozici různé modely – od kompaktních 3D snapshot snímačů až po inteligentní all-in-one řešení s integrovaným vyhodnocením a přímým výstupem naměřených hodnot.
Přehled modelů
Vlastnosti
- Plošné 3D snímání jediným snímkem
- Bezkontaktní měření pro inline, at-line a robotické aplikace
- Krátké doby snímání pro rychlé procesy kontroly
- Vysoká přesnost v ose Z pro detekci nejmenších výškových rozdílů
- Vysoké laterální rozlišení pro jemné struktury a detaily
- Kalibrovaná 3D mračna bodů pro přesná vyhodnocení
- Snadná integrace prostřednictvím GigE Vision, GenICam a 3D SDK
- SMART vyhodnocení pomocí 3DInspect u vybraných modelů
- Není vyžadována laserová ochrana díky technologii modrých LED
Bezkontaktní 3D měření

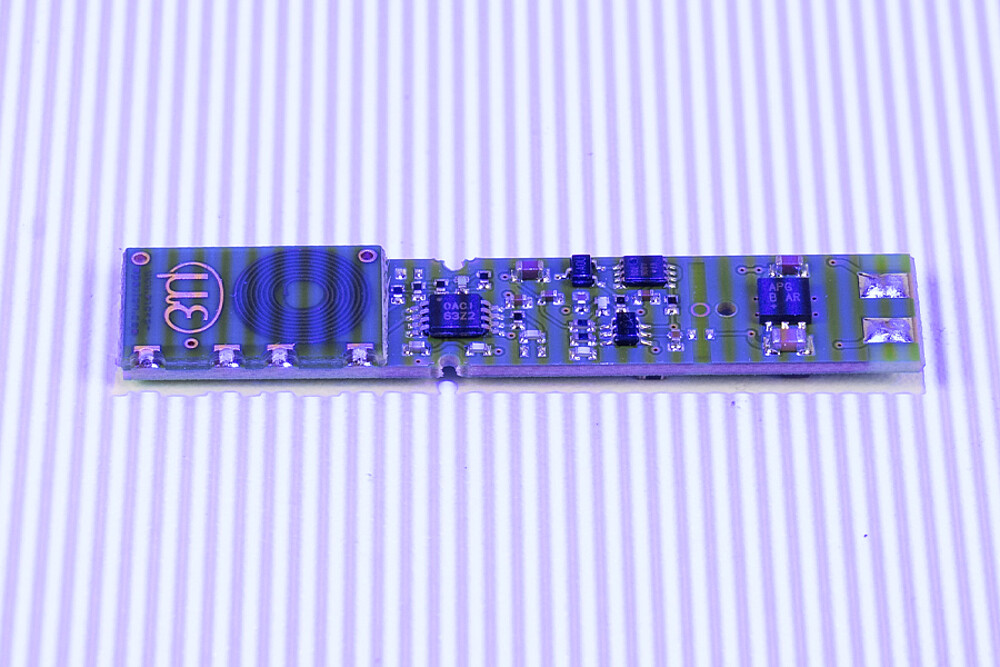

Měřený objekt je bezkontaktně snímán pomocí strukturované projekce proužků. Z nasnímaných obrazových dat senzor vypočítá 3D mračno bodů s vysokým rozlišením, které lze dále zpracovat pro měření, kontrolu a analýzu.
V závislosti na koncepci systému lze vyhodnocení 3D dat provádět pomocí 3DInspect, zákaznického softwaru nebo přímo prostřednictvím integrovaných funkcí vybraných modelů. Integrované vyhodnocení s automatizovaným výstupem naměřených hodnot je k dispozici pro vybrané modely, například surfaceCONTROL 3D 3560 a surfaceCONTROL 3D 2610.

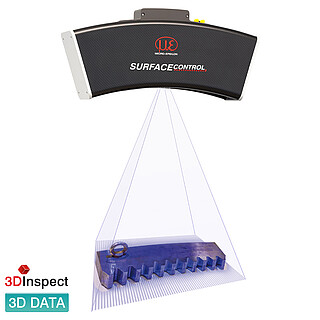

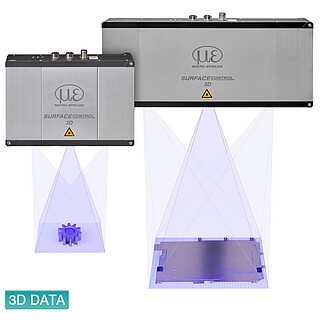

Ten správný 3D snapshot snímač pro každou měřicí úlohu
Řada surfaceCONTROL nabízí různá měřicí pole, rozlišení a možnosti integrace. To usnadňuje výběr vhodného senzoru podle velikosti součásti, požadované přesnosti a požadované metody vyhodnocení. Rozměry měřicích polí se pohybují od 29,5 mm x 18,0 mm do 650 mm x 495 mm.

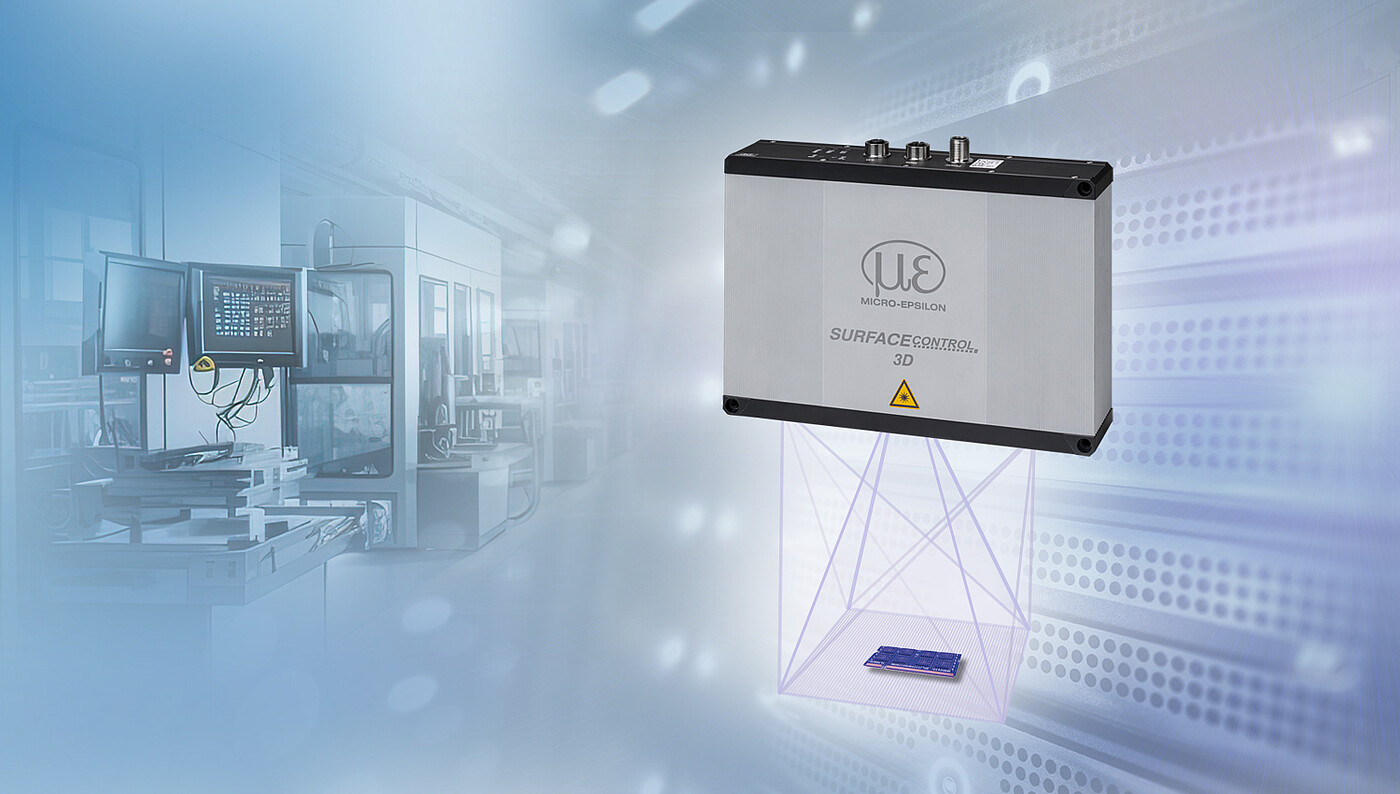

NOVINKA: 3D snímač vše v jednom pro rychlé a vysoce přesné 3D snapshot měření

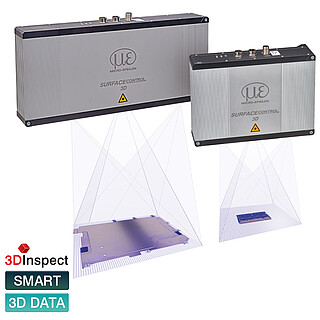

S novým surfaceCONTROL 3D 3560 tato řada nyní nabízí maximální přesnost v ose Z, více než 10 milionů 3D bodů a SMART vyhodnocení v řešení vše v jednom. Pro snadnou integraci do automatizovaných inline procesů kontroly podporuje surfaceCONTROL 3D 3560 komunikaci prostřednictvím PROFINET, EtherCAT a EtherNet/IP.
Díky integrovanému vyhodnocení nejsou nutné žádné další výpočetní jednotky. To snižuje nároky na kabeláž a integraci, odlehčuje řídicí jednotku a umožňuje přímý výstup vypočtených výsledků měření nebo jednoduchých spínacích signálů OK/NOK pro rychlá rozhodnutí v procesu.
3D snapshot snímače v praxi – pro kontrolu geometrie, povrchu a kvality

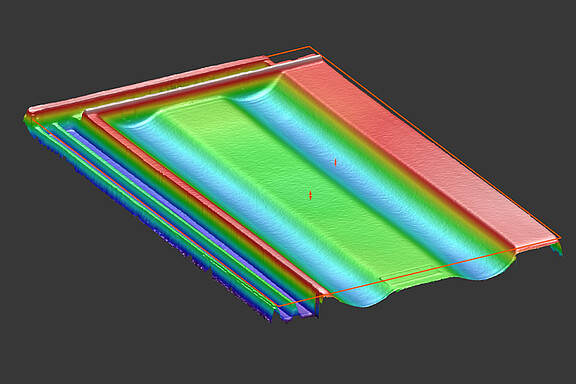

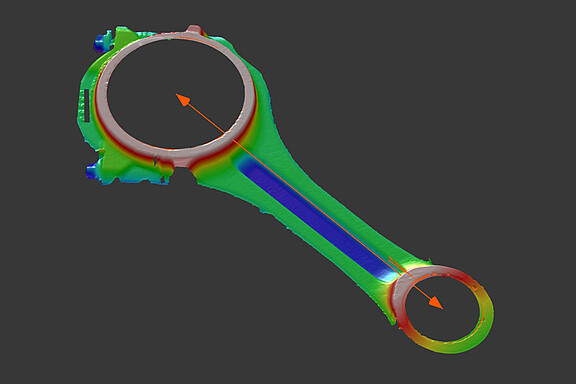

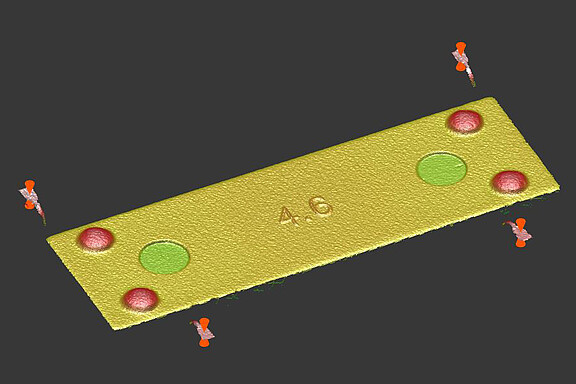

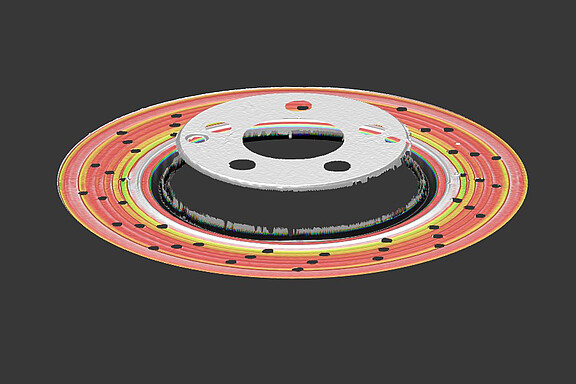

Ať už pro měření geometrie, kontrolu povrchu nebo kontrolu kvality, senzory surfaceCONTROL 3D poskytují celoplošná 3D data pro porovnání jmenovitých/skutečných hodnot, OK/NOK rozhodování a monitorování procesu i výroby. Umožňují přesnou kontrolu tvaru a geometrie, detekci defektů, kontrolu montáže a zarovnání – bezkontaktně, objektivně a se sníženou zmetkovitostí.
Flexibilní vyhodnocení a integrace
V závislosti na modelu senzoru a aplikaci jsou k dispozici dvě možnosti: 3D DATA umožňuje integrovat kalibrovaná 3D mračna bodů do softwaru zákazníka. U vybraných SMART modelů se měřicí programy vytvářejí v 3DInspect, ukládají do senzoru a přímo se spouštějí. To umožňuje automatický výstup naměřených hodnot a OK/NOK vyhodnocení bez externí vyhodnocovací jednotky.

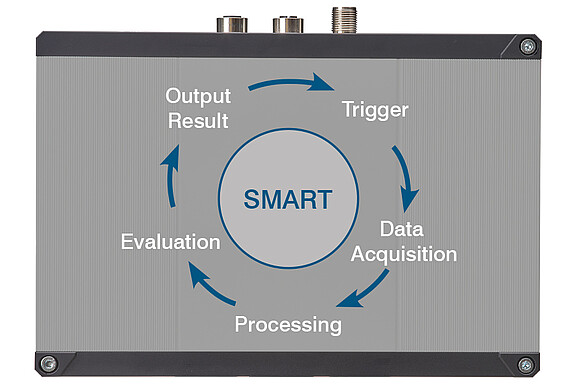

SMART senzor s integrovaným vyhodnocením 3D dat
- Integrované zpracování dat ve skeneru
- Není nutná žádná dodatečná řídicí jednotka*
- Výstup výsledků měření přímo do PLC
- Více než 80 měřicích programů pro 2D a 3D vyhodnocení, např. šířka spáry, úhel a výška schodu
*Výjimka: Model SC2610 vyžaduje externí řídicí jednotku pro SMART vyhodnocení (např. IPU)
Příklady použití

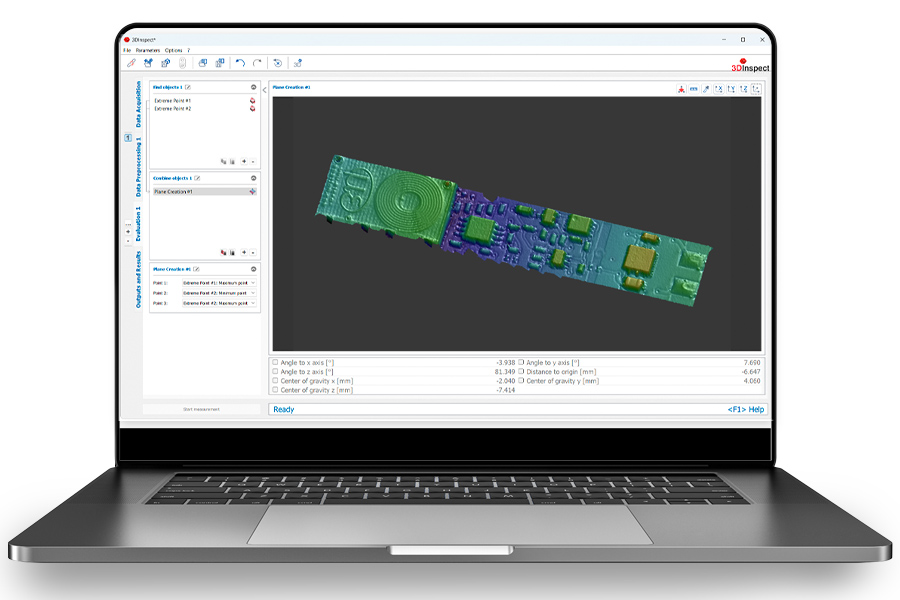

3DInspect – výkonný software pro parametrizaci a vyhodnocení
Intuitivní uživatelské rozhraní
Jednoduchá parametrizace a pohodlné vytváření měřicích programů pro 3D měření umožňují rychlou a efektivní konfiguraci měřicích sekvencí
Inline provoz
Integrované automatizační rozhraní ukládá měřicí programy přímo v senzoru (u SMART senzorů) a umožňuje automatizovaná měření bez dalších řídicích jednotek.
Záznam a ukládání
3D dat přímo v softwaru
Jeden softwarový balík pro všechny 3D senzory Micro-Epsilon
Parametrizace
- Nastavení optimálních parametrů senzoru pro danou měřicí úlohu
- Načítání sad parametrů
- Výběr měřené oblasti

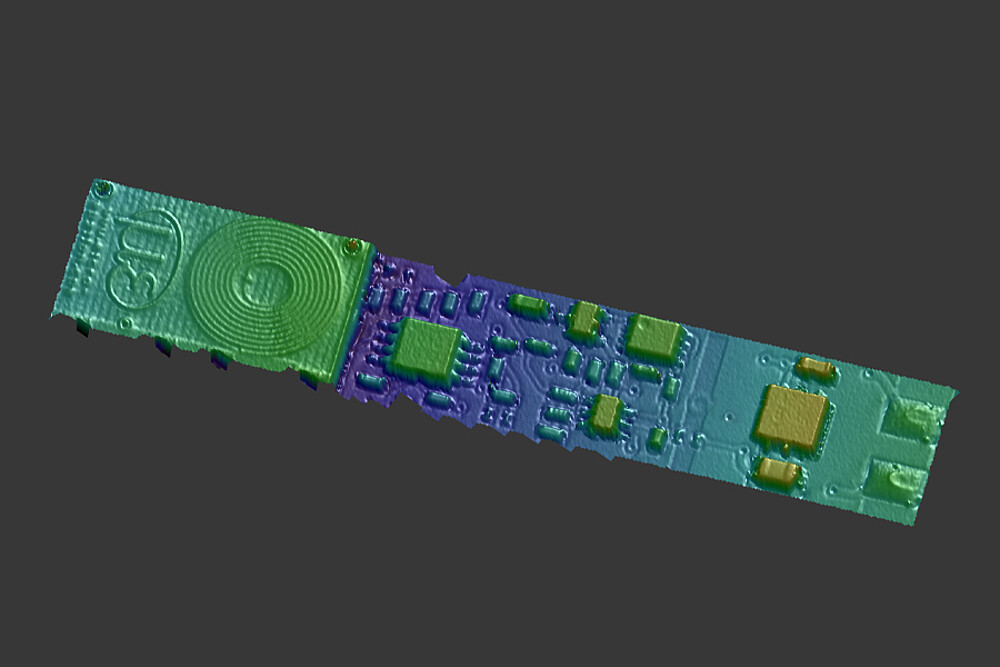

Předzpracování dat
- Úprava mračna bodů před vyhodnocením, např. pro reprodukovatelné polohování mračna bodů.
- Čištění nebo použití filtrů ke zvýraznění charakteristických prvků, odstranění nežádoucích bodů nebo vytvoření průřezů.

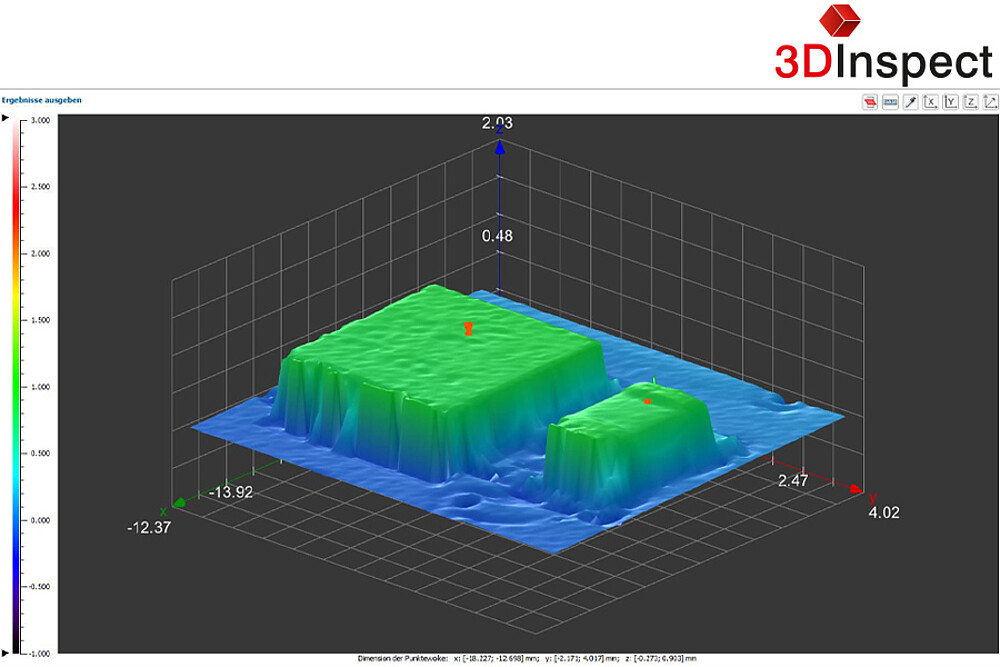

Vyhodnocení
- Více než 80 měřicích programů pro výpočet požadovaných naměřených hodnot
- Vyhodnocení a měření již vytvořených průřezů
- Kombinace několika programů pro komplexní měřicí úlohy
Výstup výsledků měření
- Přímé vyhodnocení naměřené hodnoty jako výsledku (hodnota OK/NOK); automatický výstup naměřených hodnot nebo vyhodnocených výsledků (vyžaduje licenci "Automation")
- Spínací signály a výstup po průmyslové sběrnici
