Konfokální snímače pro vysoce přesné měření vzdálenosti, hrubosti a tloušťky
Konfokální snímače confocalDT IFS2407 jsou navrženy pro přesné měření vzdálenosti, hrubosti a tloušťky. Tyto konfokální chromatické snímače nabízí velkou numerickou aperturu, malý světelný bod a vysokou toleranci úhlu sklonu, díky čemuž může být snímač použit k měření hrubosti povrchu. Sonda zaujme i nanometrickou přesností.
confocalDT IFS2407-0,1
- Rozsah měření 0,1 mm
- Linearita až 0,05 µm
- Rozlišení až 3 nm
- Ideální pro měření vzdálenosti a drsnosti
- Senzor světla pro vysokorychlostní procesy (numerická apertura 0,7)
- Malý průměr měřicího bodu 3 µm
- Vysoká citlivost a velká tolerance úhlu náklonu
- Měření tloušťky průhledných předmětů od 5 µm
confocalDT IFS2407-0,8
- Rozsah měření 0,8 mm
- Linearita až 0,2 µm
- Rozlišení až 24 nm
- Malý měřicí bod
- Kompaktní provedení vhodné i do stísněných prostor
- Precizní měření vzdálenosti i na oblých površích
- Ideální pro měření tloušťky vrstev transparentního materiálu
confocalDT IFS2407-1,5
- Měřicí rozsah: 1,5 mm
- Extrémě malý měřicí bod 5,5 µm
- Měřicí úhel >± 43°
- Světelný model (numerická apertura > 0,7)
- Vysoce přesné měření na zakřivených a odrazných površích
- Stabilní měření na strukturovaných površích
confocalDT IFS2407-3
- Rozsah měření 3 mm
- Linearita až 0,5 µm
- Rozlišení až 13 nm
- Velká ofsetová vzdálenost ca 28 mm
- Maximální úhel náklonu až ± 30 °
- Ideální pro měření zakřivených i reflexních objektů
confocalDT IFS2407-6
- Measuring range (mm): 6
- Linearity: max. 1 µm
- Resolution: max. 15 nm
- Large offset distance approx. 32 mm
- Ideal for fast, high-precision measurements on challenging surfaces
- High light intensity even on dark/poorly reflecting surfaces

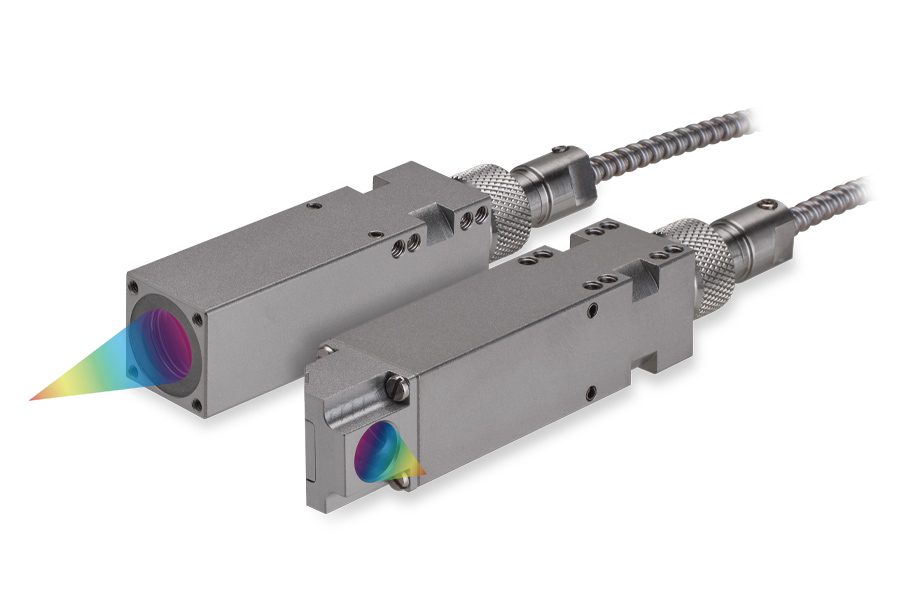

confocalDT IFS2407/90-0,3
- Rozsah měření 0,3 mm
- Linearita až 0,15 µm
- Rozlišení až 6 nm
- Ideální pro měření vzdálenosti a drsnosti
- Malý průměr měřicího bodu 6 µm
- Vysoká citlivost a velká tolerance úhlu náklonu
