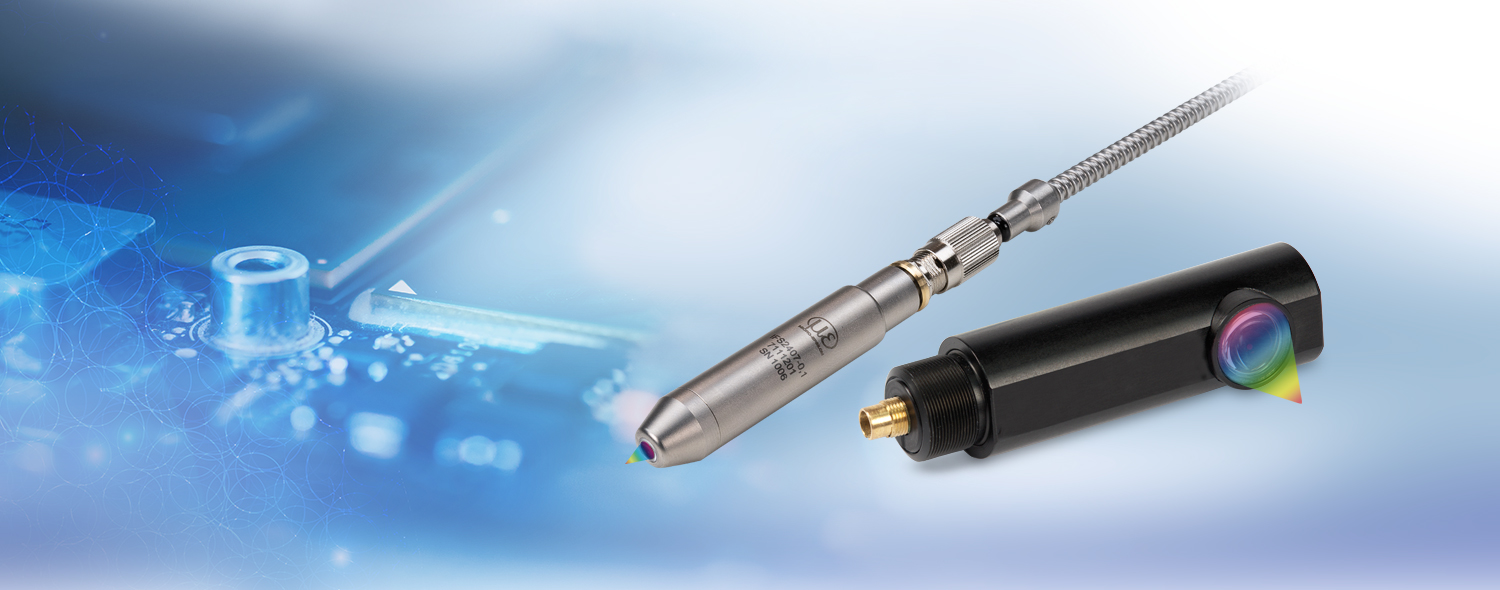

IFS2407 vysoce přesné senzory

Konfokální snímače pro vysoce přesné měření vzdálenosti, hrubosti a tloušťky

Konfokální snímače confocalDT IFS2407 jsou navrženy pro přesné měření vzdálenosti, hrubosti a tloušťky. Tyto konfokální chromatické snímače nabízí velkou numerickou aperturu, malý světelný bod a vysokou toleranci úhlu sklonu, díky čemuž může být snímač použit k měření hrubosti povrchu. Sonda zaujme i nanometrickou přesností.

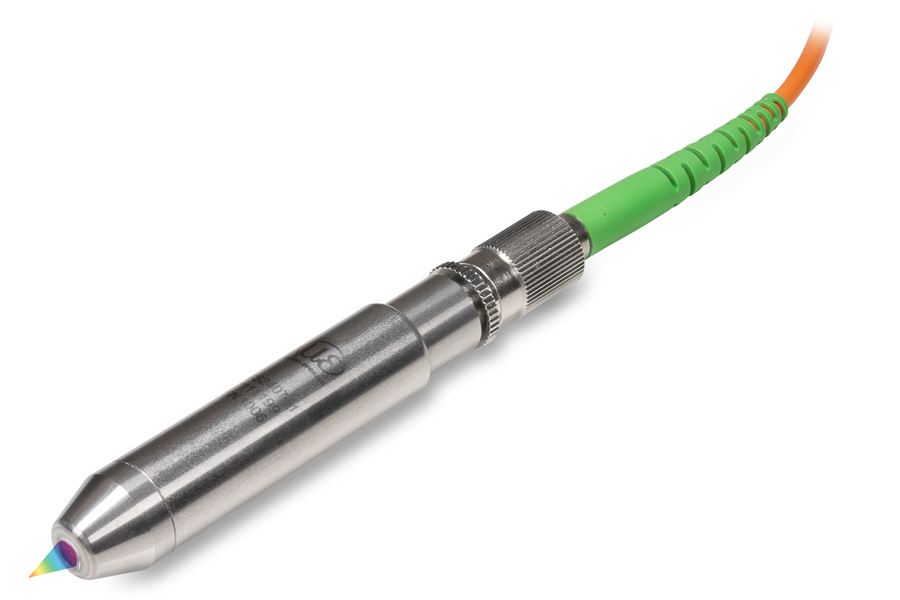

confocalDT IFS2407-0,1

  • Rozsah měření 0,1 mm
  • Linearita až 0,05 µm
  • Rozlišení až 3 nm
  • Ideální pro měření vzdálenosti a drsnosti
  • Senzor světla pro vysokorychlostní procesy (numerická apertura 0,7)
  • Malý průměr měřicího bodu 3 µm
  • Vysoká citlivost a velká tolerance úhlu náklonu
  • Měření tloušťky průhledných předmětů od 5 µm

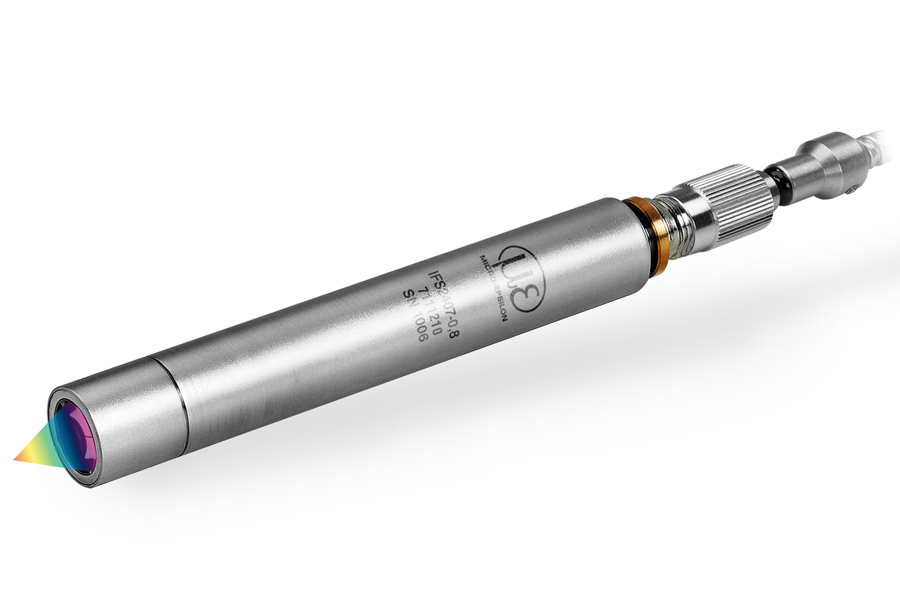

confocalDT IFS2407-0,8

  • Rozsah měření 0,8 mm
  • Linearita až 0,2 µm
  • Rozlišení až 24 nm
  • Malý měřicí bod
  • Kompaktní provedení vhodné i do stísněných prostor
  • Precizní měření vzdálenosti i na oblých površích
  • Ideální pro měření tloušťky vrstev transparentního materiálu

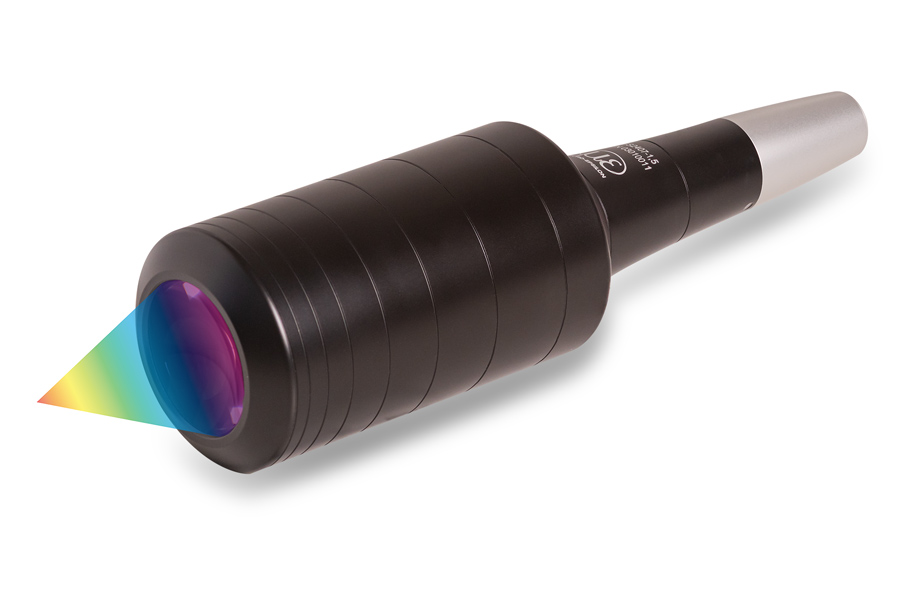

confocalDT IFS2407-1,5

  • Měřicí rozsah: 1,5 mm
  • Extrémě malý měřicí bod 5,5 µm
  • Měřicí úhel >± 43°
  • Světelný model (numerická apertura > 0,7)
  • Vysoce přesné měření na zakřivených a odrazných površích
  • Stabilní měření na strukturovaných površích

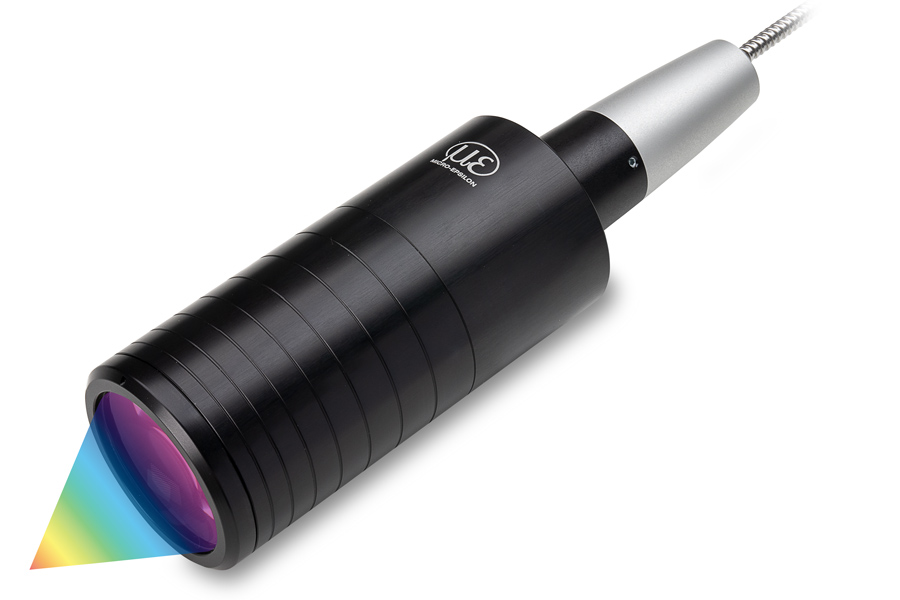

confocalDT IFS2407-3

  • Rozsah měření 3 mm
  • Linearita až 0,5 µm
  • Rozlišení až 13 nm
  • Velká ofsetová vzdálenost ca 28 mm
  • Maximální úhel náklonu až ± 30 °
  • Ideální pro měření zakřivených i reflexních objektů

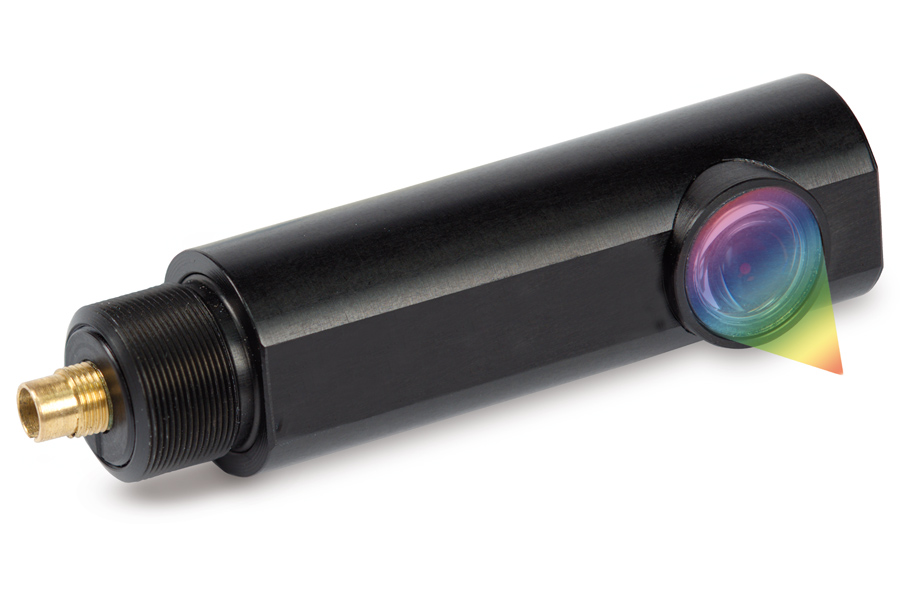

confocalDT IFS2407/90-0,3

  • Rozsah měření 0,3 mm
  • Linearita až 0,15 µm
  • Rozlišení až 6 nm
  • Ideální pro měření vzdálenosti a drsnosti
  • Malý průměr měřicího bodu 6 µm
  • Vysoká citlivost a velká tolerance úhlu náklonu
