Interferometr pro stabilní měření tloušťky bílým světlem s přesností submikrometru

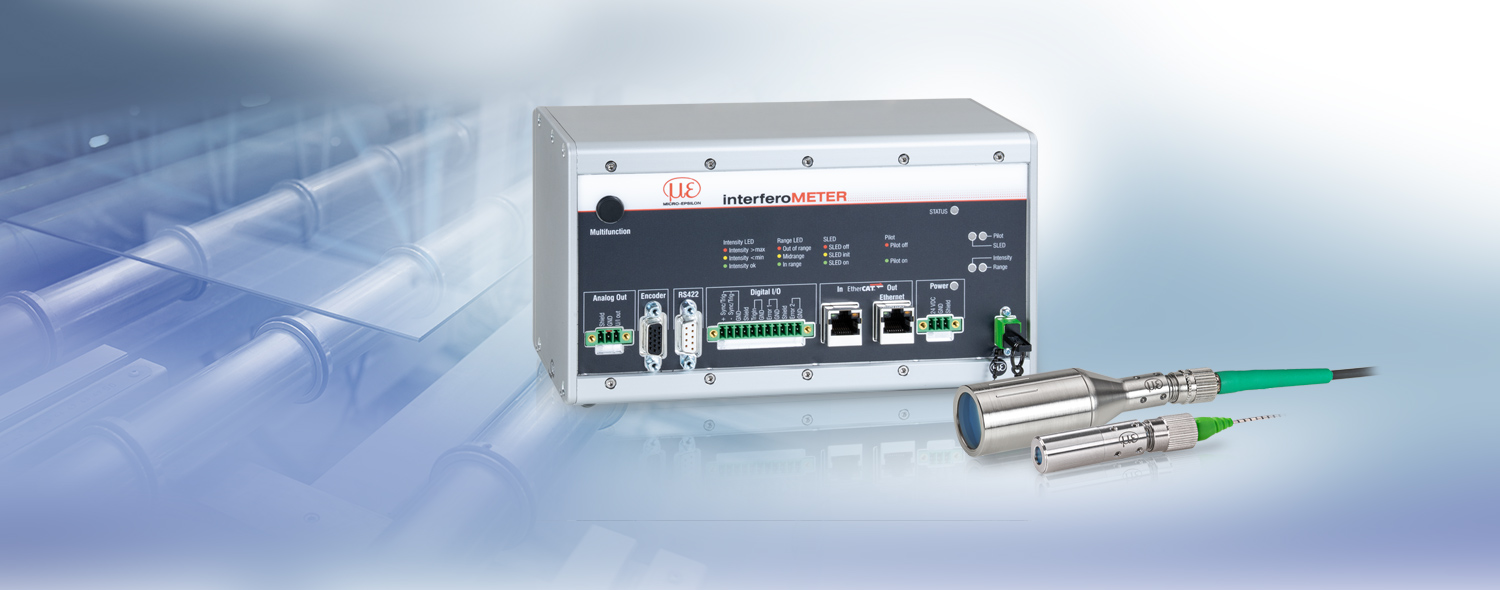

Nový interferometr IMS5400-TH odhaluje nové perspektivy v průmyslovém měření tloušťky pomocí bílého světla. Řídicí jednotka má inteligentní vyhodnocení a umožňuje měření tloušťky transparentních objektů s nejvyšší přesností.
Charakteristika
- Měření tloušťky s přesností na nanometry a měření tloušťky více vrstev i při proměnných vzdálenostech a vibrujících cílech
- Stabilní měření z velké vzdálenosti, i u cílů s antireflexní vrstvou
- Snímače optimalizované pro průmyslové použití s robustním kovovým pouzdrem a flexibilními kabely
- Měřicí frekvence až 6 kHz pro vysokorychlostní měření
- Snadná konfigurace přes webové rozhraní
- Flexibilní průmyslová integrace pro rychlou adaptaci na místě
Stabilní měření tloušťky při proměnné vzdálenosti měření
Interferometr IMS5400-TH se používá pro vysoce přesná měření tloušťky bílým světlem z relativně velké vzdálenosti. Rozhodující výhodou je zde měření nezávislé na vzdálenosti, ve kterém je dosaženo hodnoty přesnosti nanometru i u pohybujících se objektů. Velký rozsah měření tloušťky umožňuje měření tenkých vrstev, plochého skla a fólií. Protože interferometr bílého světla pracuje se SLED v blízké infračervené oblasti, je také možné měřit tloušťku antireflexně potaženého skla.
Multi-layer thickness measurement
With the multi-peak controller variant, several signal peaks can be evaluated simultaneously. This allows multi-layer thickness measurement of transparent objects and laminated glass. The controller outputs the thickness values with the highest stability regardless of their position.
Ideální pro průmyslová prostředí
Robustní senzory a ovladač v kovovém krytu předurčují systém pro integraci do výrobních linek. Regulátor lze instalovat do rozvaděče na DIN lištu a díky aktivní teplotní kompenzaci a pasivnímu chlazení poskytuje velmi stabilní výsledky měření. Tyto kompaktní snímače jsou mimořádně prostorově úsporné a mají vysoce flexibilní kabely z optických vláken. Délky kabelů až 10 m umožňují prostorové oddělení senzoru a ovladače. Senzor lze rychle a snadno vyrovnat díky integrovanému zarovnávacímu laseru. Uvedení do provozu a parametrizace se pohodlně provádí prostřednictvím webového rozhraní a nevyžaduje žádnou instalaci softwaru.
Numerous models for demanding measurement tasks
| Model | Working distance / Measuring range | Linearity | Number of measurable layers | Fields of application |
|---|---|---|---|---|
| IMS5400-TH45 | 45 mm ± 3,5 mm / 0.035 ... 1.4 mm (for BK7, n=1.5) | ±100 nm | 1 layer | Industrial inline thickness measurement e.g. in flat glass production of single-layer glass |
| IMS5400-TH45/VAC | Inline thickness measurements in clean room environments and vacuum e.g. in display production for gap measurement in vacuum | |||
| IMS5400MP-TH45 | ±100 nm | Up to 5 layers | Industrial inline multi-layer measurement e.g. in flat glass production of multi-layer glasses |
|
| IMS5400MP-TH45/VAC | Inline multi-layer measurements in clean room environments e.g. in display production for multi-layer measurement in vacuum | |||
| IMS5400-TH70 |
70 mm ± 2,1 mm / 0.035 ... 1.4 mm (for BK7, n=1.5) |
±200 nm | 1 layer | Industrial inline thickness measurement e.g. in film production of single-layer films |
| IMS5400MP-TH70 | ±200 nm | Up to 5 layers | Industrial inline multi-layer measurement e.g. in film production of multi-layer films |
Indikační a přepočítací jednotky
Moderní rozhraní pro integraci do strojů a systémů
Řídicí jednotka má integrovaná rozhraní Ethernet, EtherCAT a RS422. Umožňuje připojení enkodéru, analogových výstupů, synchronizačních vstupů a digitální I / O. To znamená, že interferometr výchovy.
