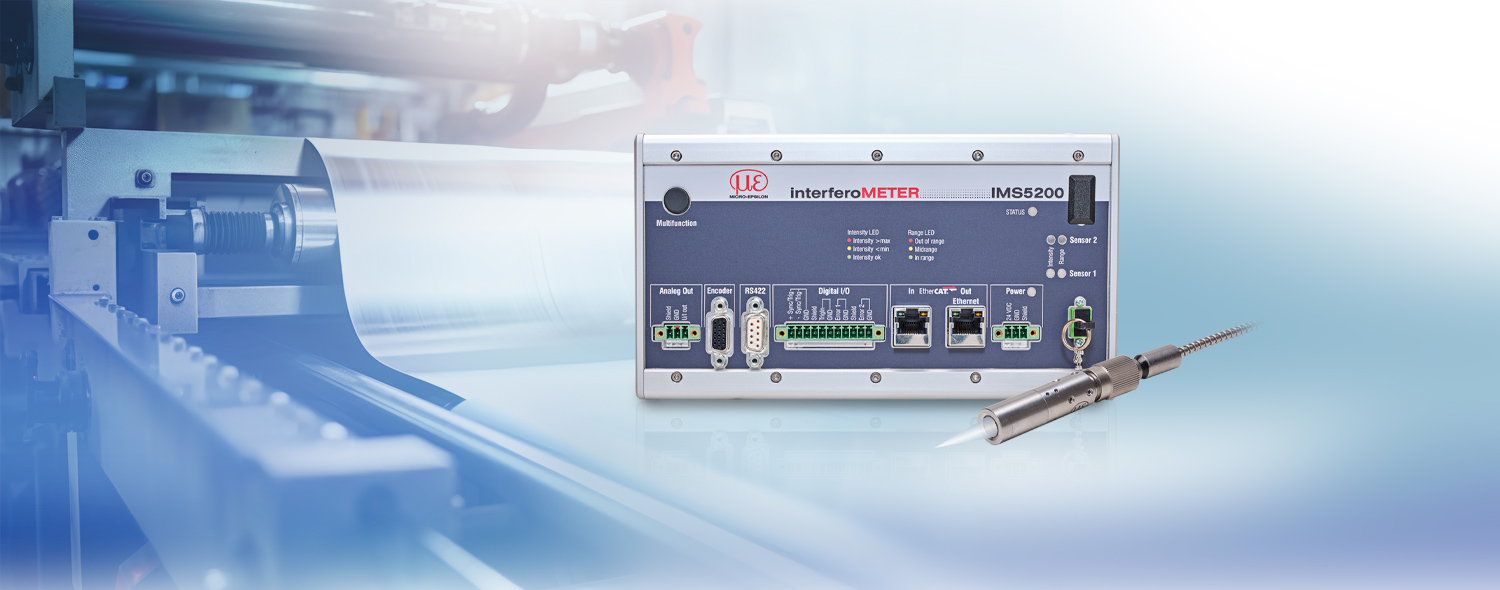

Interferometr s bílým světlem pro spolehlivé měření tloušťky s přesností v řádu submikronů
Nový interferometr s bílým světlem IMS5200-TH otevírá nové možnosti pro rychlé a spolehlivé měření tloušťky. Řídicí jednotka disponuje inteligentním vyhodnocováním a umožňuje umožňuje přesné měření tloušťky průhledných vrstev tenkých až 1 µm. Díky vysoké měřicí frekvenci až 24 kHz jsou modely IMS5200 ideální pro průmyslové použití. Přesnost v řádu nanometrů pro vrstvy tenké až 1 µm.
Charakteristika
- Měřicí frekvence až 24 kHz pro rychlá a stabilní měření
- Snadná integrace díky velkému pracovnímu rozsahu
- Přesné měření tloušťky povlaku: 1 µm až 100 µm
- Multi-peak: možnost měření více vrstev až do 5 vrstev
- Snímač optimalizovaný pro průmyslové použití s robustním kovovým pouzdrem
- Lze použít ve vakuu
- Jednoduchá konfigurace přes webové rozhraní

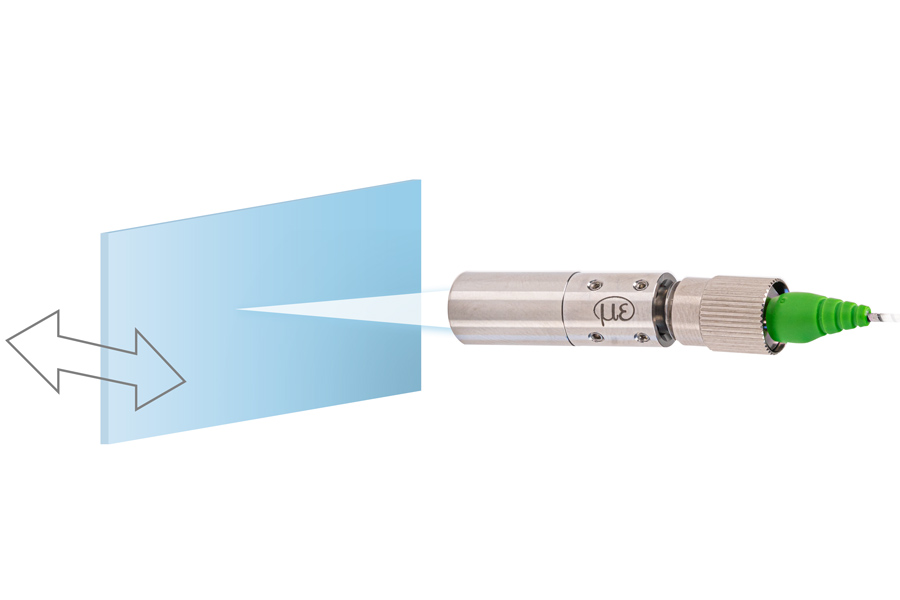

Spolehlivé měření tloušťky s proměnlivými měřicími vzdálenostmi
Interferometr s bílým světlem IMS5200-TH se používá pro vysoce přesná měření tloušťky. Rozhodující výhodou je zde měření nezávislé na vzdálenosti, při kterém je dosaženo hodnoty tloušťky s přesností na nanometr i u pohybujících se objektů. Rozsah měření od 1 do 100 µm umožňuje měření tenkých průhledných vrstev a fólií.

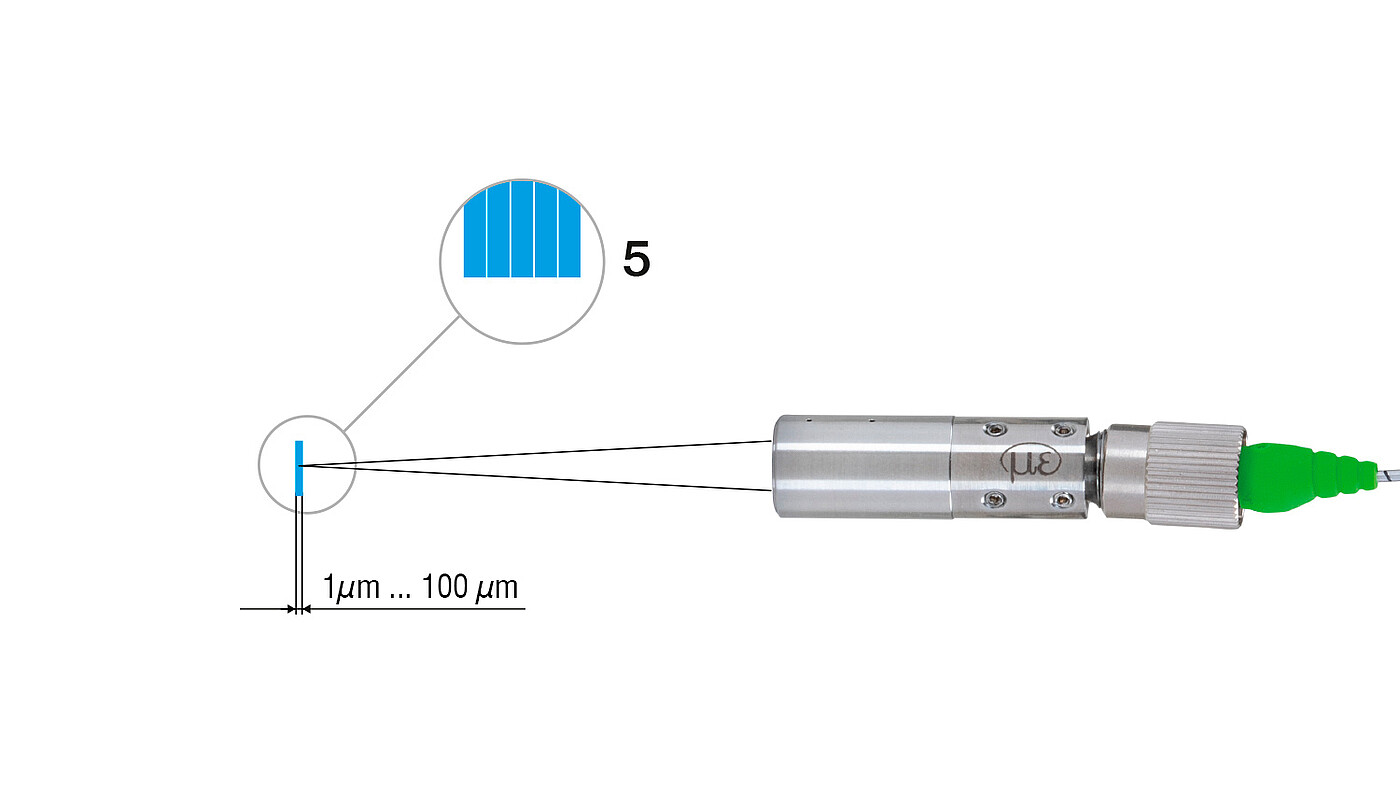

Měření tloušťky více vrstev
U varianty s vícevrcholovou řídicí jednotkou lze současně vyhodnocovat několik signálních vrcholů. To umožňuje měření tloušťky více vrstev u průhledných předmětů a vrstveného skla. Řídicí jednotka vydává hodnoty tloušťky s nejvyšší stabilitou bez ohledu na jejich polohu.

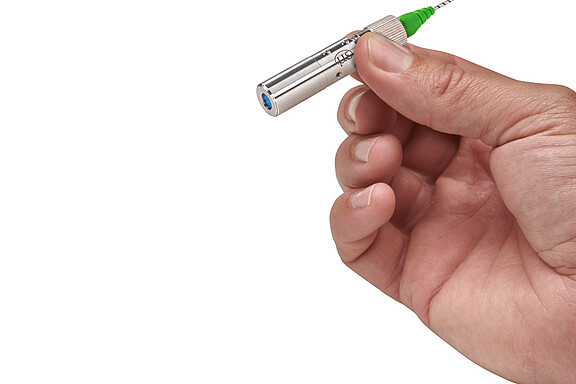

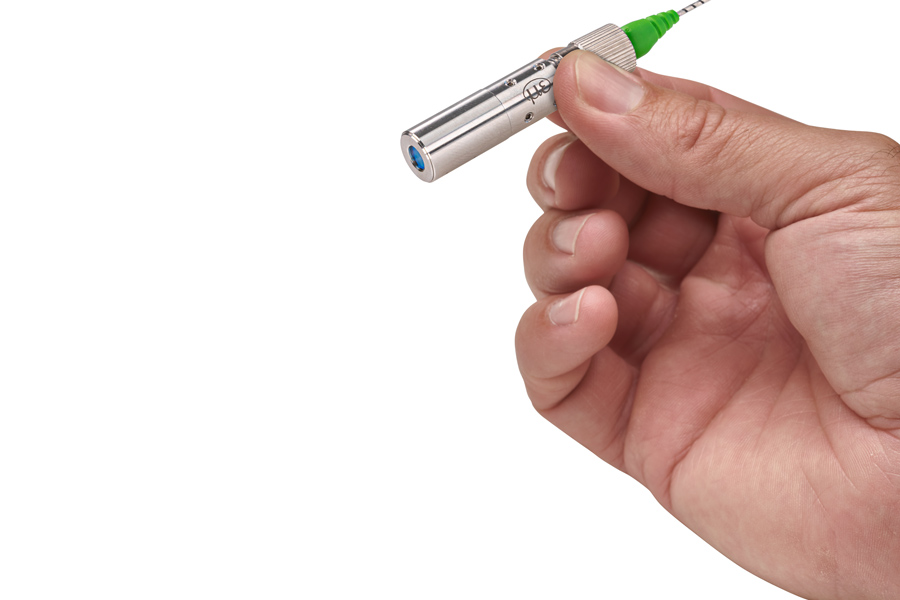

Ideální pro průmyslové prostředí
Robustní snímač a řídicí jednotka v kovovém pouzdře činí tento systém ideálním pro integraci do výrobních linek. Díky kompaktnímu designu a velkému pracovnímu rozsahu je snímač snadno integrovatelný. Poskytuje stabilní výsledky měření i v prostředí s vibracemi. Řídicí jednotku lze instalovat do rozvaděče na DIN lištu. Délka kabelů až 10 m umožňuje prostorové oddělení snímače a řídicí jednotky. Uvedení do provozu a parametrizace se pohodlně provádějí prostřednictvím webového rozhraní a nevyžadují žádnou instalaci softwaru.
Četné modely pro náročné měřicí úkoly
| Model | Pracovní vzdálenost / Rozsah měření | Linearita | Počet měřitelných vrstev | Oblasti použití |
|---|---|---|---|---|
| IMS5200-TH26 | 26 mm ±2 mm / 1 µm to 100 µm | < ±100 nm | 1 vrstva | Rychlé a spolehlivé inline měření tenkých průhledných vrstev: např. fólie a skleněné povlaky |
| IMS5200-TH26/VAC | ||||
| IMS5200MP-TH26 | Až 5 vrstev |
