optoNCDT

Špička v laserovém měření vzdálenosti: přesné, kompaktní a inteligentní senzory

Senzory s integrovanou řídicí jednotkou

Ultrarychlých 75 kHz | Vysoké rozlišení 30 nm

Laserové snímače vzdálenosti, posunu a polohy

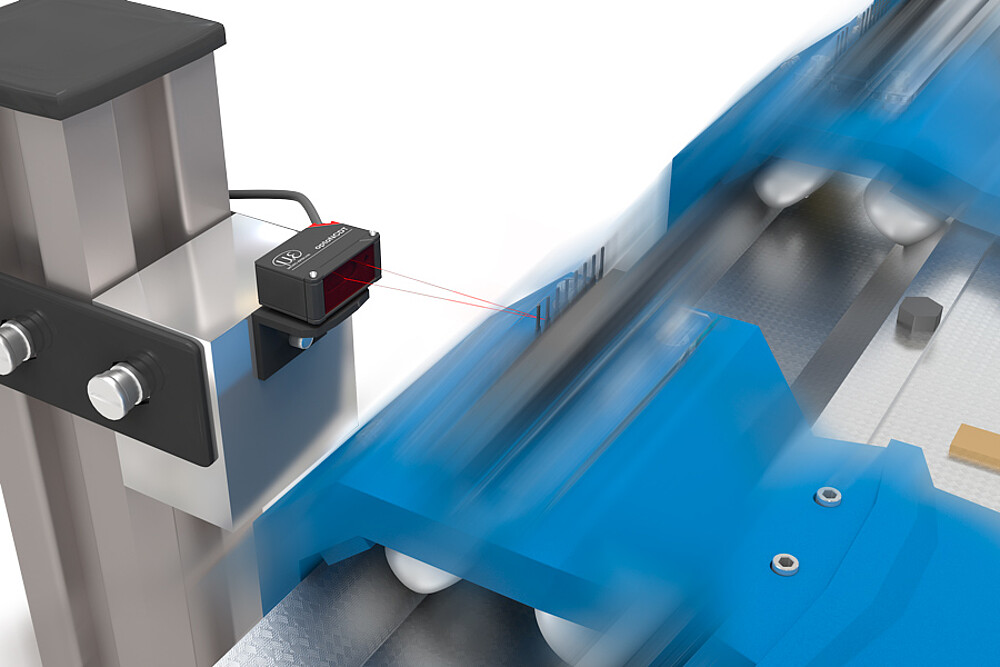

Senzory optoNCDT představují milník v oblasti průmyslového laserového měření vzdálenosti. Laserové snímače Micro-Epsilon jsou považovány za jedny z nejlepších ve své třídě, ať už jde o měření vzdálenosti, posunu nebo tloušťky. Tyto senzory se používají např. v úlohách měření a monitorování automatizované výroby, výrobě elektroniky, robotice a konstrukci vozidel.

Nejvyšší přesnost i při instalaci v minimálním prostoru. Ideální pro náročné měřicí úlohy. Optimalizováno pro sériové a OEM aplikace.

Get in touch with us!

Download now: catalogs, manuals, software

Modely

optoNCDT 1220

Optimized for OEM and series use

Měřicí rozsah: 10 | 25 | 50 | 100 | 200 | 500 mm

Opakovatelnost: 1 µm

Měřicí frekvence: 2 kHz

optoNCDT 1320

Compact design for precise measurements

Měřicí rozsah: 10 | 25 | 50 | 100 | 200 | 500 mm

Opakovatelnost: 0.5 µm

Měřicí frekvence: 4 kHz

optoNCDT 1420

Smart laser sensor for precise measurements

Měřicí rozsah: 10 | 25 | 50 | 100 | 200 | 500 mm

Opakovatelnost: 0.5 µm

Měřicí frekvence: 8 kHz

optoNCDT 1900

Innovative laser sensor for Advanced Automation

Měřicí rozsah: 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500 mm

Opakovatelnost: 0.1 µm

Měřicí frekvence: 10 kHz

optoNCDT 5500

Vysoko výkonný laserový senzor pre špičkové aplikácie

Měřicí rozsah: 10 | 25 | 100 | 200 mm

Opakovatelnost: 0.15 µm

Měřicí frekvence: 0.25 ... 75 kHz

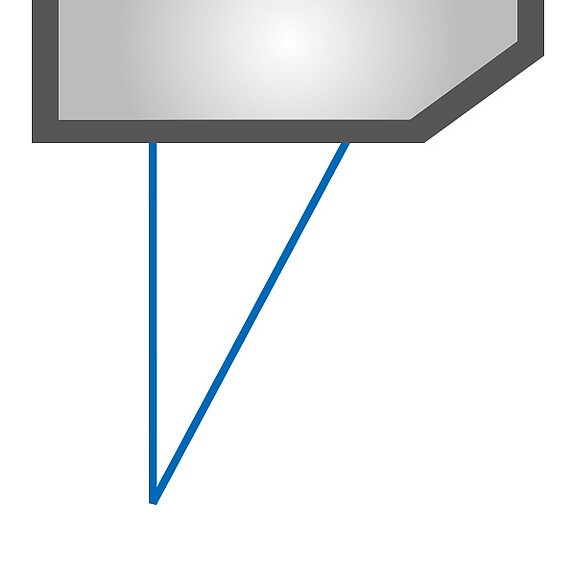

Snímače (verze BL) s modrým laserem

Blue Laser sensor for metals and organic materials

Měřicí rozsah: 2 | 5 | 10 | 20 | 50 | 200 | 500 | 750 | 1000 mm

Opakovatelnost: 0.03 µm

Měřicí frekvence: 49 kHz

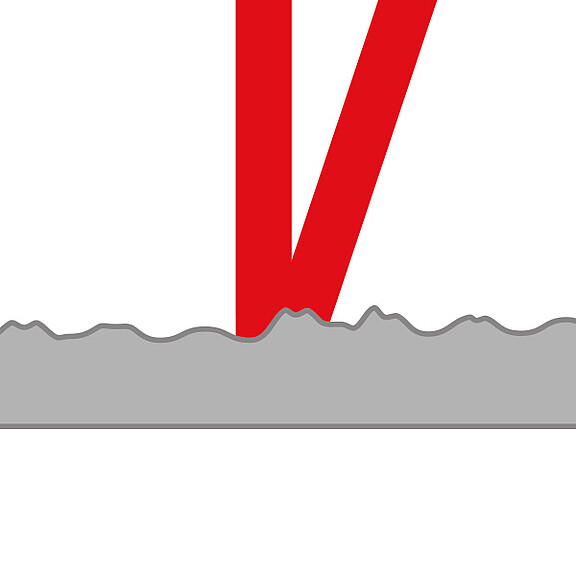

Snímače s (LL) laserovou linkou

Ideal for shiny metallic and textured surfaces

Měřicí rozsah: 2 | 6 | 10 | 20 | 25 | 50 mm

Opakovatelnost: 0.1 µm

Měřicí frekvence: 49 kHz

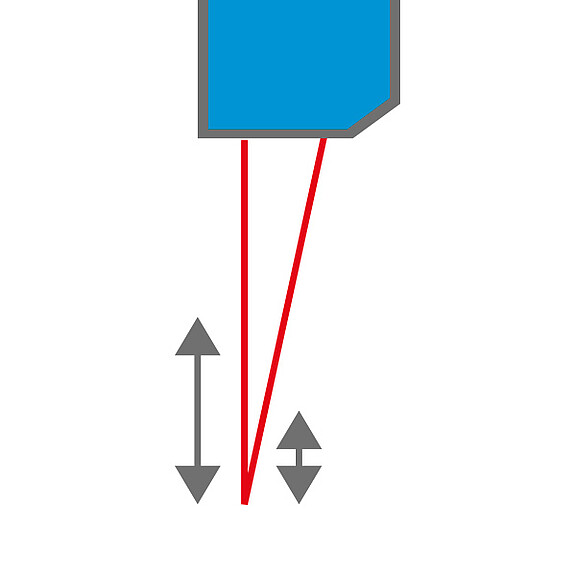

Snímače s velkým měřícím rozsahem

Ideal for large measurement distances

Měřicí rozsah: 10 | 20 | 40 | 50 | 500 | 750 | 1000 mm

Opakovatelnost: 0.5 µm

Měřicí frekvence: 49 kHz

Charakteristiky

Přesné měření vzdálenosti a tloušťky na mnoha površích
Rozlišení až 30 nm
Ultra rychlý: rychlost měření až 75 kHz
Rozsáhlé portfolio produktů s širokou nabídkou měřicích rozsahů a různých laserových technologií
Kompaktní konstrukce s integrovanou řídicí jednotkou - není nutná žádná další jednotka
Jednoduché ovládání přes webové rozhraní

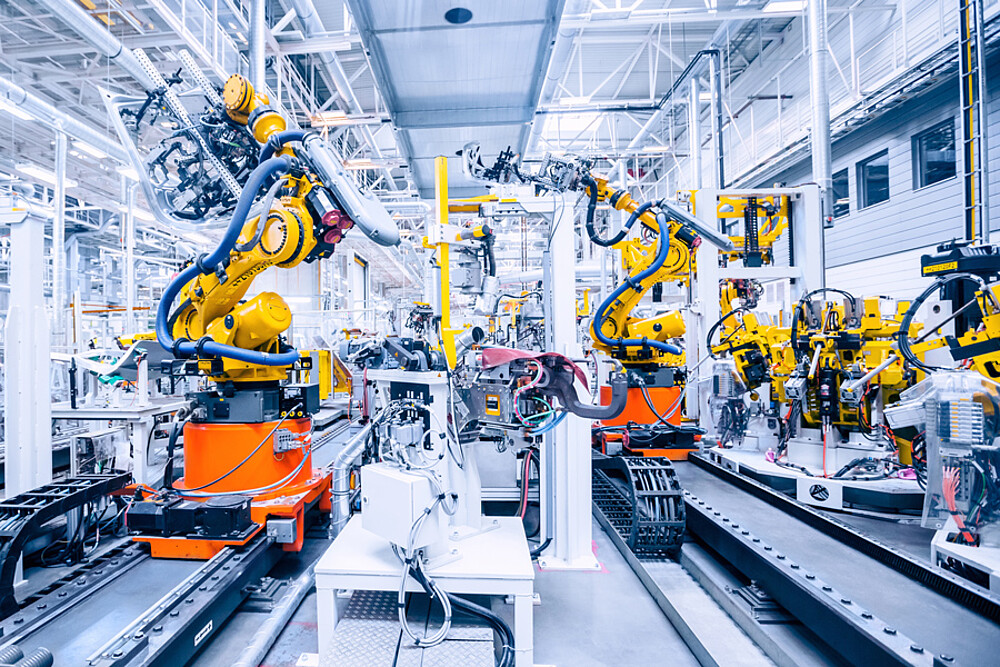

Ideální pro sériové aplikace OEM v automatizaci, robotice a strojírenství

[]

Kontakt

Ing. Juraj Devečka

+421 911 298 922

Contact form

Přesné laserové měření vzdálenosti

Vysoká rychlost a přesnost měření laserových senzorů Micro-Epsilon umožňuje dosáhnout spolehlivých výsledků i v nepřetržitém průmyslovém provozu. Snímače jsou navrženy tak, aby splňovaly i ty nejnáročnější požadavky při různých měřicích úlohách.

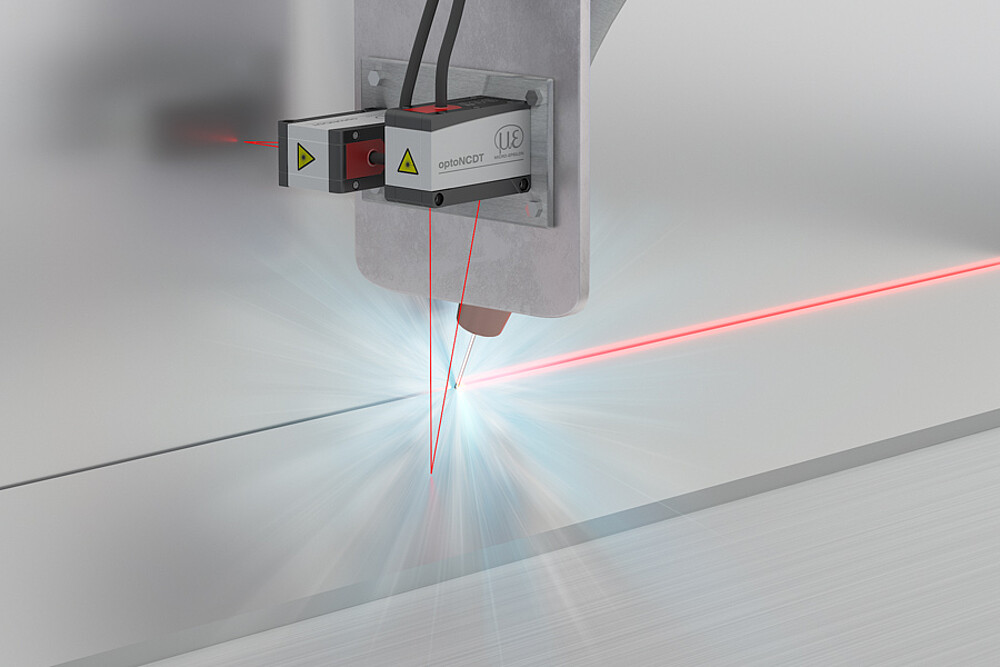

Kontrola vzdálenosti plně automatického laserového svařování — Kontrola vzdálenosti při plně automatickém laserovém svařování

Test opotřebení kolejnic — Zkouška opotřebení kolejnic

Oboustranné měření tloušťky pokovených elektrod

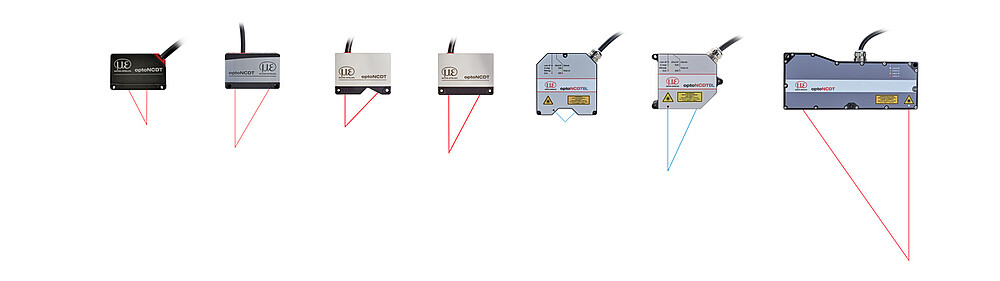

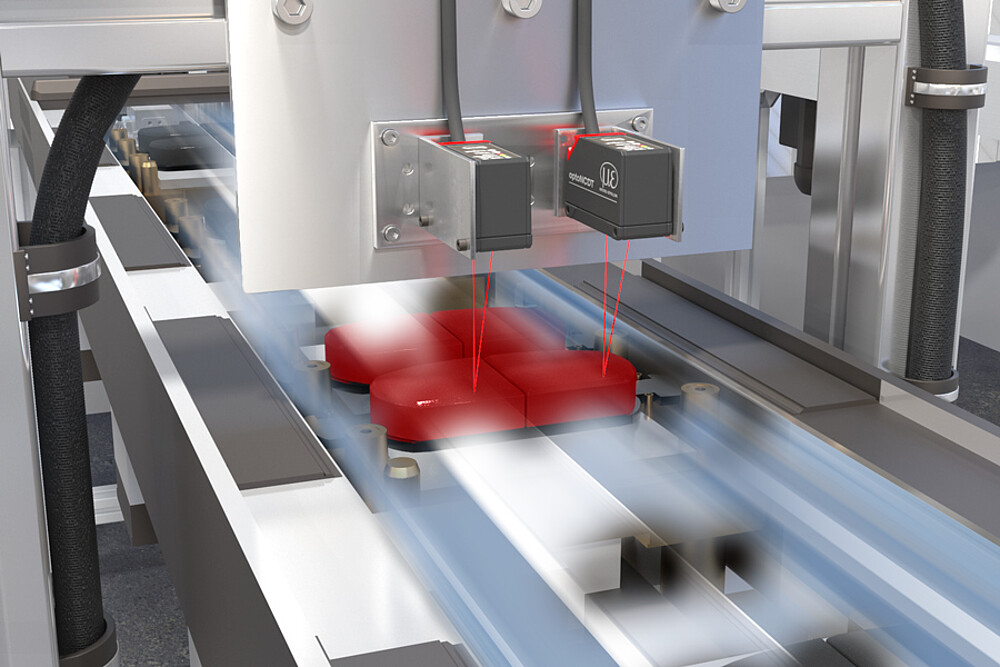

Různé modely senzorů pro vysoce dynamické měřicí úlohy

Vždy správný měřicí rozsah: laserové triangulační senzory řady optoNCDT měří z velké vzdálenosti malým světelným bodem a umožňují bezkontaktní měření kritických povrchů. Více než 70 standardních modelů pokrývá měřicí rozsahy od 2 do 1 000 mm pro řadu průmyslových odvětví.

NOVÝ

Snímače optoNCDT 5500 od společnosti Micro-Epsilon představují nejvyšší výkonnostní třídu mezi laserovými triangulačními senzory. Díky zvýšené rychlosti měření až na 75 kHz je senzor ideální pro vysoce dynamické měřicí úlohy. Poskytuje mimořádně přesné výsledky měření, a to i na rychle se měnících a málo odrazivých površích. Jeho vysoká opakovatelnost umožňuje měření se submikronovou přesností.

Detaily o optoNCDT 5500

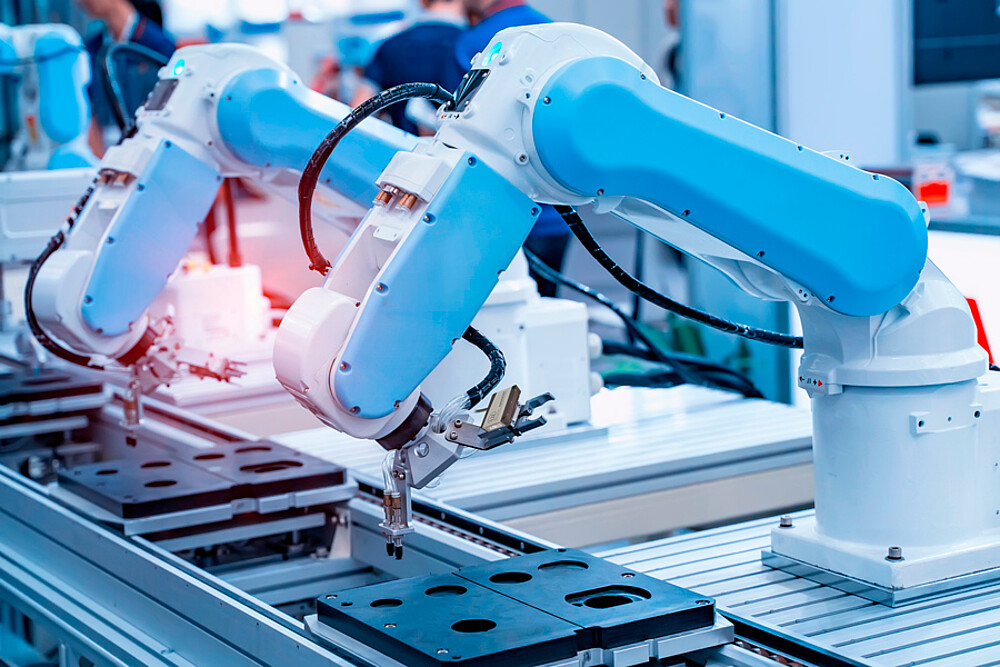

Ideální pro průmysl a automatizaci

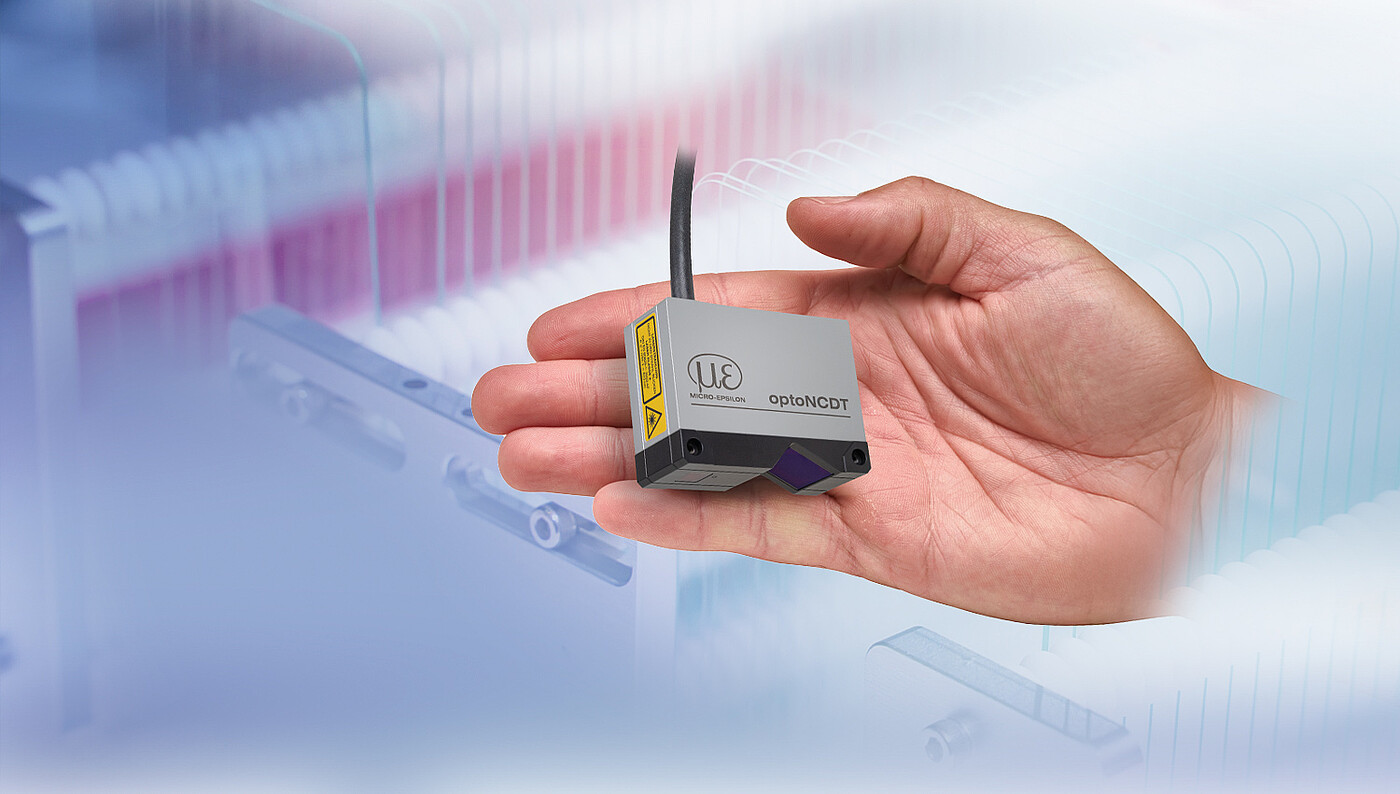

Kompaktní design s integrovanou řídicí jednotkou

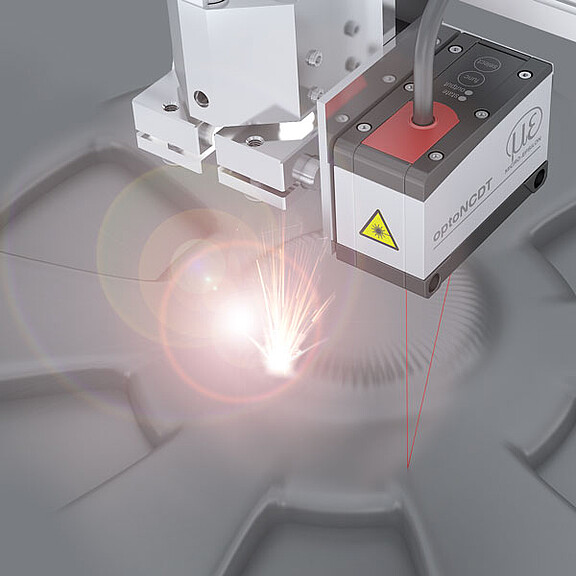

Laserové senzory s vysokou kompenzací okolního světla — Kompenzace okolního světla až do 50 000 luxů

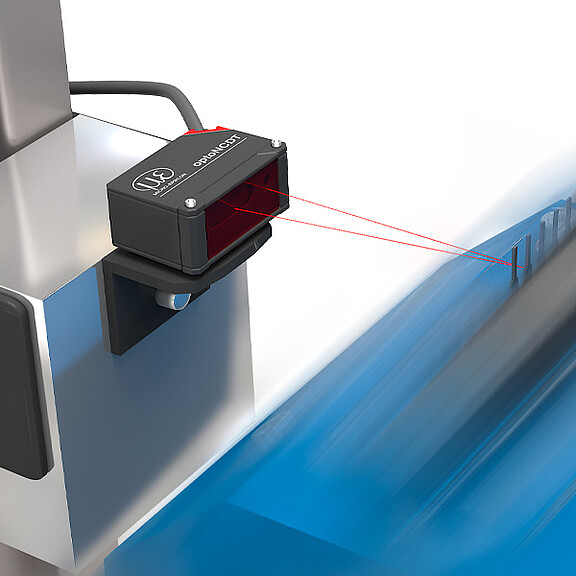

Snímače odolné nárazům a vibracím — Mimořádná odolnost proti nárazům a vibracím

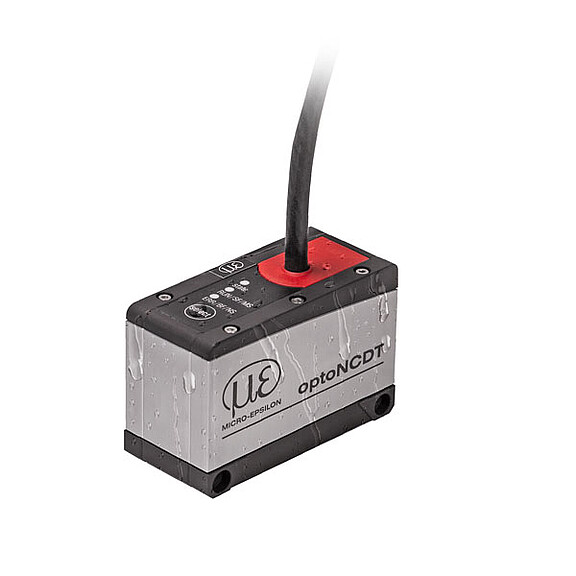

Senzory s odolnou konstrukcí — Robustní a odolná konstrukce snímače (IP67)

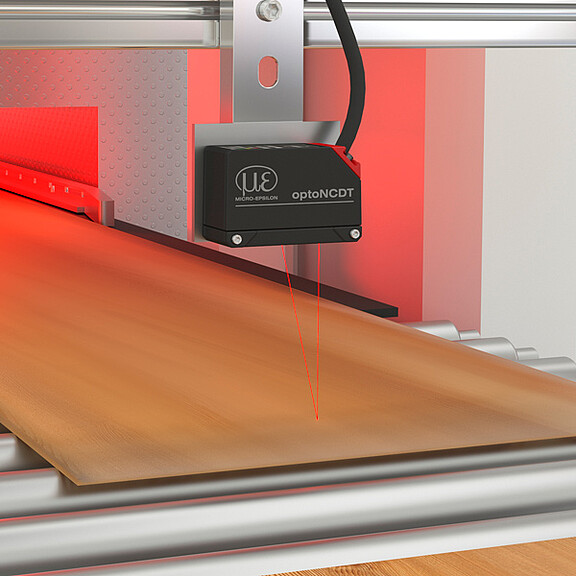

Senzory mají vynikající teplotní stabilitu měření — Extrémně vysoká teplotní stabilita

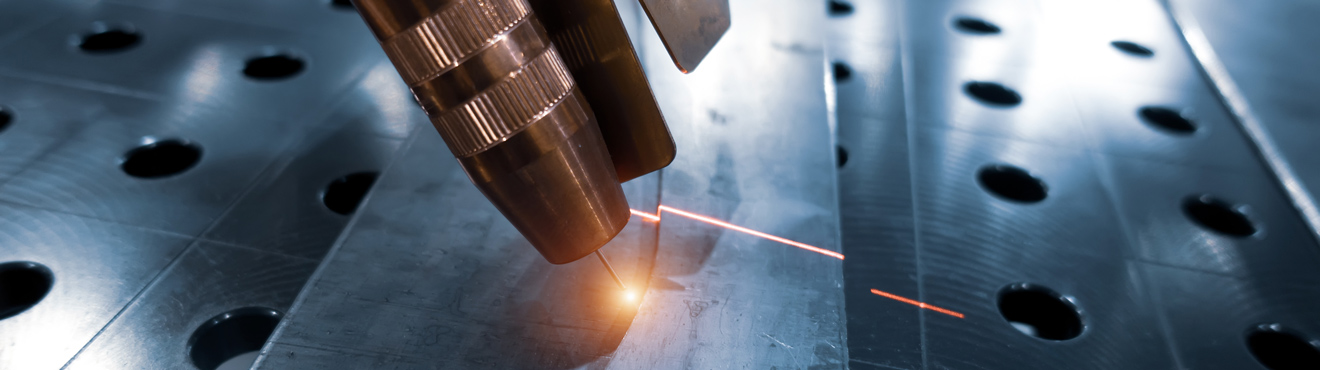

Laserové senzory pro měření vzdálenosti při laserovém svařování ve vakuu

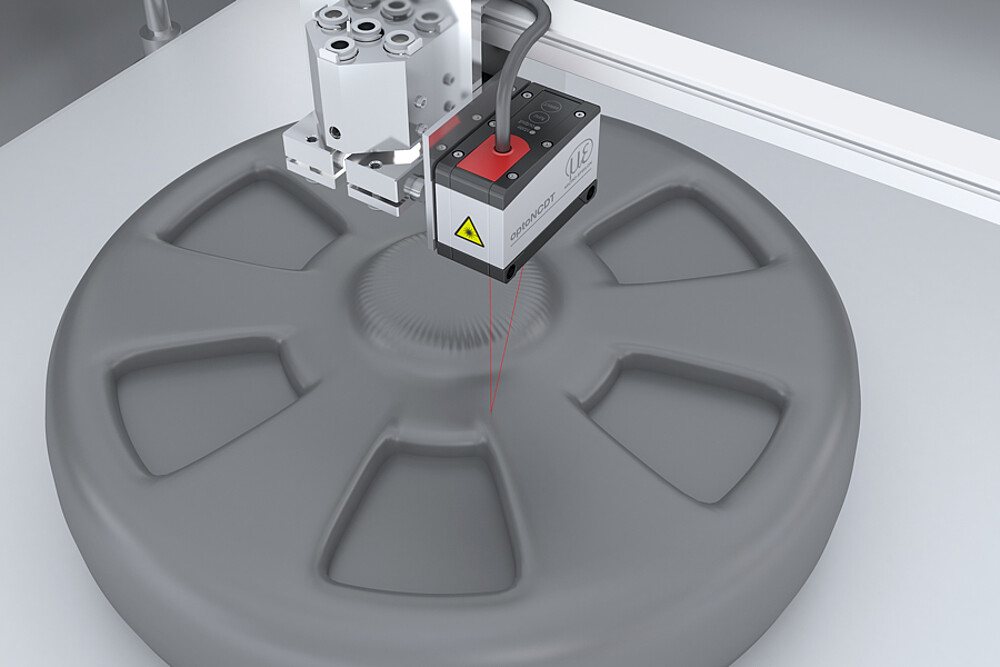

Laserové senzory optoNCDT vynikají mimořádně kompaktní konstrukcí s plně integrovanou řídicí jednotkou. Díky tomu je montáž a zapojení rychlé a snadné. Modely ILD1420 a ILD1900 jsou vhodné i pro použití v nižších stupních vakua (hrubé a jemné vakuum). Mezi typické oblasti použití patří aditivní výroba, výzkum a vývoj, laserové svařování ve vakuu, polovodičová technologie a honování či lapování silikonových destiček.

Další informace o vakuových aplikacích naleznete v průmyslové brožuře.

Přehled laserových technologií

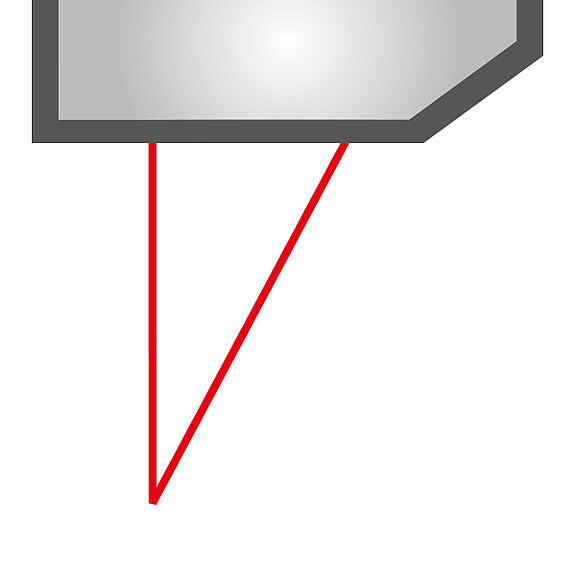

Laserové bodové senzory s červeným laserem

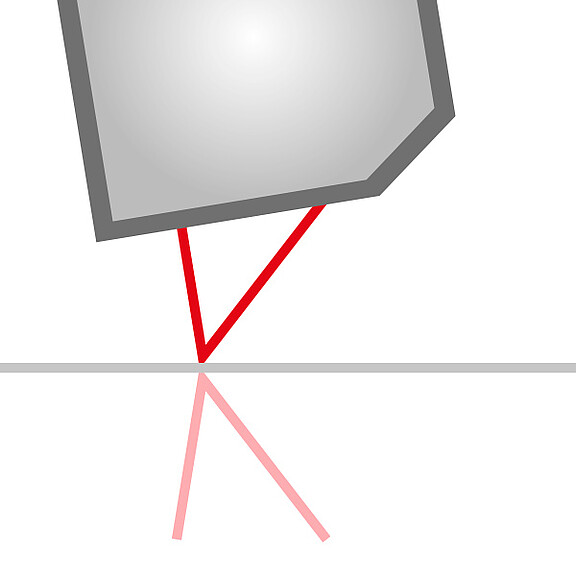

DR snímače pro lesklé a světlo odrazivé povrchy

Spolehlivost na všech měřených objektech a površích

Měření na lesklých kovových površích — Lesklé kovy

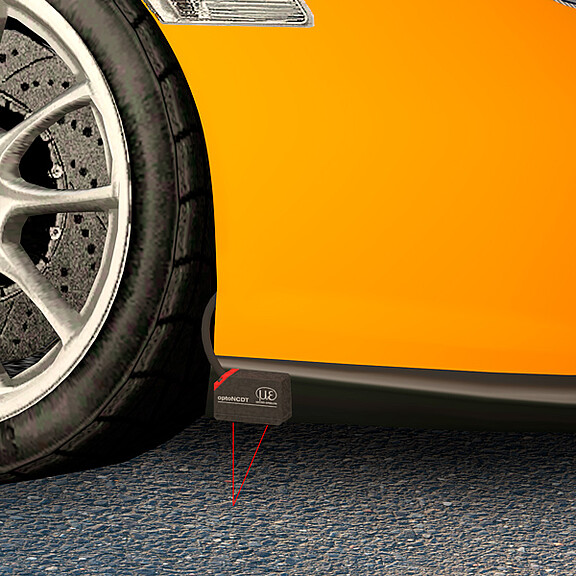

Měření na tmavých a špatně odrazivých površích — Tmavé / špatně odrazivé

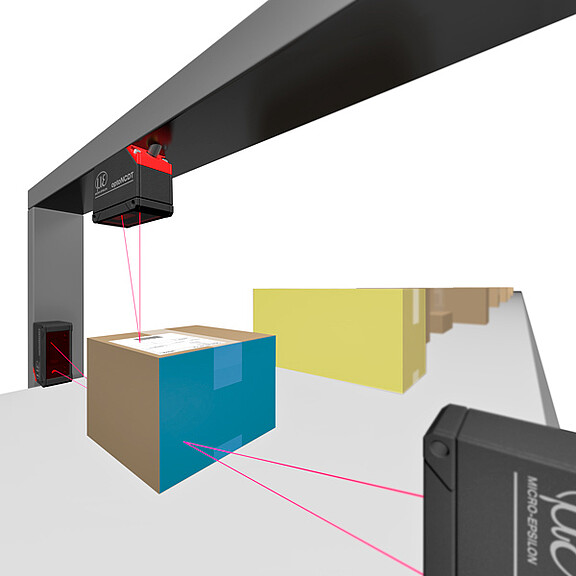

Měření na různě barevných površích — Různé barvy

Měření na polo transparentních površích — Polo transparentní povrchy

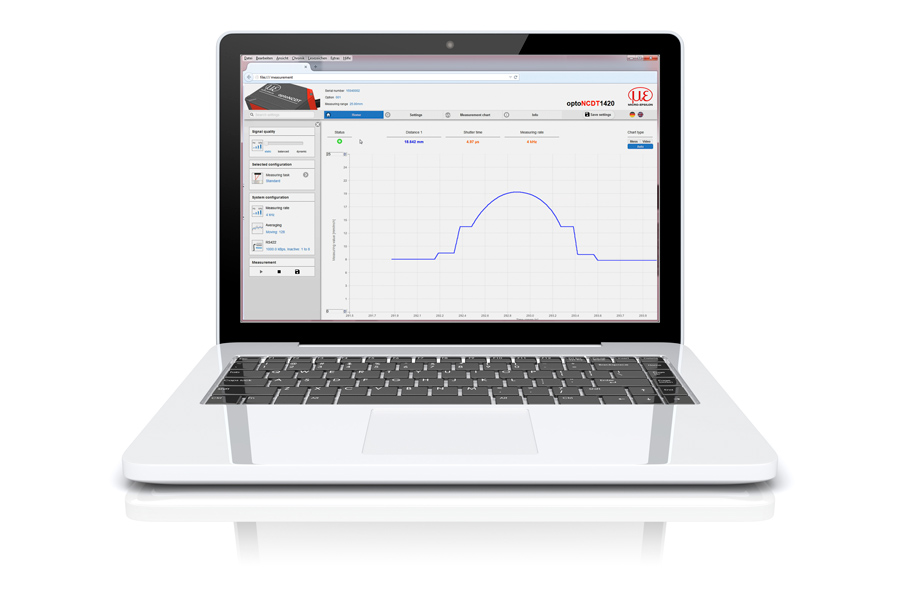

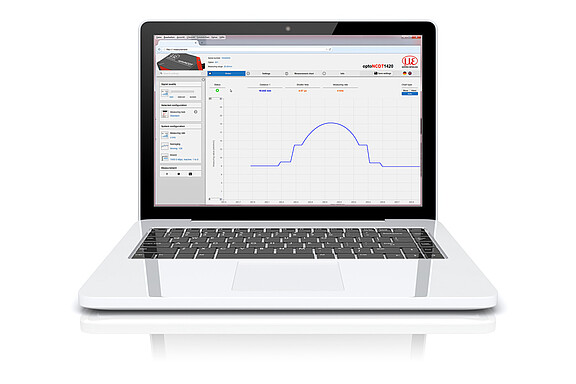

Mimořádně snadné použití prostřednictvím webového rozhraní

Senzory optoNCDT se ovládají pomocí intuitivního webového rozhraní. Snímač lze připojit k počítači přes převodník RS422 na USB a webové rozhraní se vyvolá v libovolném prohlížeči. Takto lze pohodlně měnit četná nastavení pro zpracování měřených hodnot a signálů, např. výběr požadovaného vrcholu signálu (užitečné při měření průsvitného materiálu), funkce filtru (průměrování) a maskování videosignálu (oblast zájmu).
