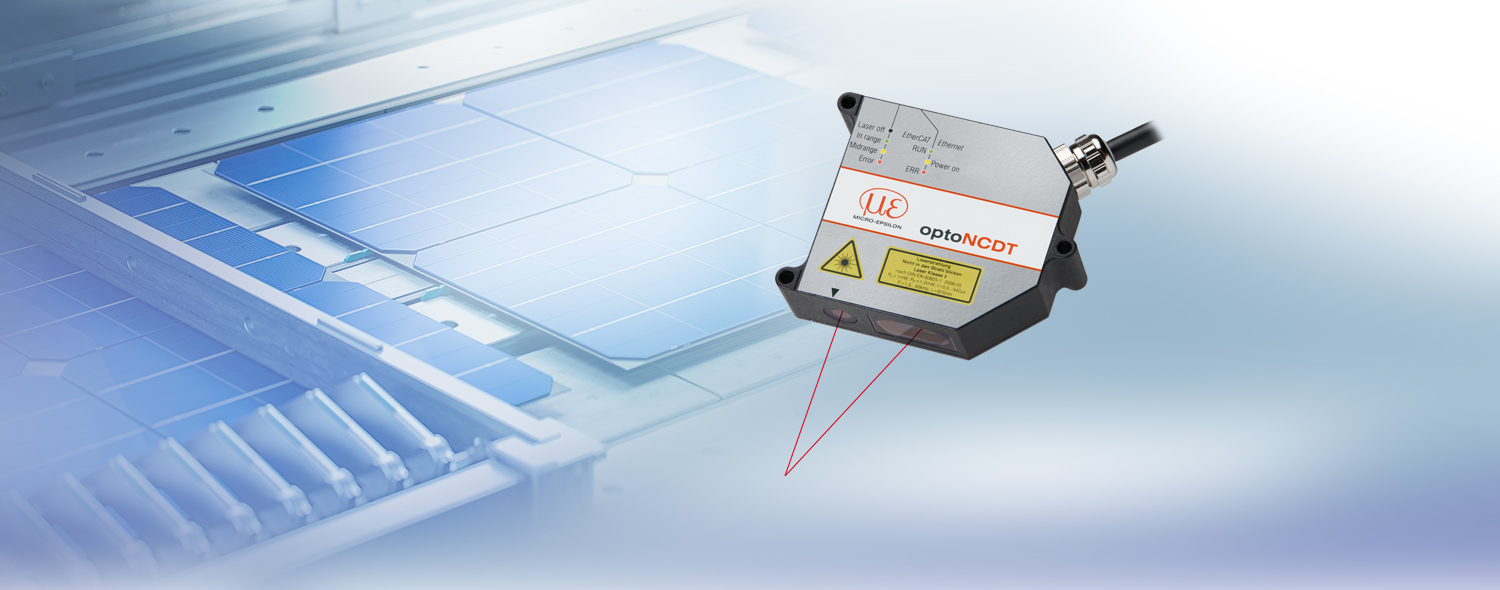

Rýchly laserový snímač s Ethernetom
optoNCDT 2300 je najnovšia séria vysoko presných laserových triangulačných snímačov od spoločnosti Micro-Epsilon. Ponúka vzorkovaciu frekvenciu až do 49,140 kHz. Ďalšou výhodou snímača ILD2300 je kompaktnosť: kompletná elektronika je integrovaná v kompaktnom tele snímača.
Nová funkcia A-RTSC (Advanced Real Time Surface Compensation) je ďalší vývojový stupeň už osvedčenej technológie RTSC s vylepšeným dynamickým rozsahom, umožňujúcí presnejšiu kompenzáciu povrchu v reálnom čase v priebehu merania. Hraničné hodnoty kompenzačnej oblasti je možné ľahko nastaviť pomocou dodávaného softwéru.
Výstup dát je cez rozhranie Ethernet, EtherCAT alebo RS422. Snímač sa konfigurujeí pomocou ergonomického aľahko ovládateľného rozhrania webového prehliadača.
Snímače série optoNCDT 2300 sú vhodné pre vysokorýchlostné aplikácie ako meranie vibrácií, alebo pre meranie na náročnejších, meniacich sa povrchoch. Stejně jako, měření difúzních odrazných povrchů, je snímač také schopen měřit přímé odrážející plochy. Snímač může být také použit pro jednostranné měření tloušťky transparentních materiálů díky použití vyhodnocovacího softwaru Multi-peak.
Podrobnosti
- Měřící rozsahy (mm): 2 | 10 | 20 | 50 | 100 | 200 | 300
- Linearita max. 0.6µm
- Rozlišení max. 0.03µm
- Nastavitelná vzorkovací frekvence až do 49,140 kHz
- Integrovaná elektronika
- Výstupy: Ethernet, Ethercat, RS422, Profinet, EtherNet/IP
- Analogový výstup přes C-Box
- Funkce Advanced Real-Time-Surface-Compensation A-RTSC

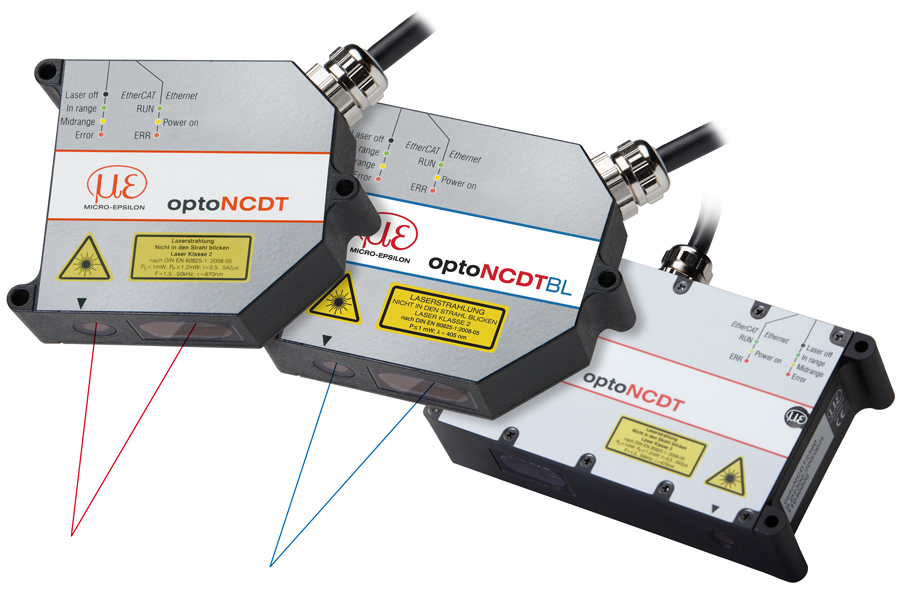

Aplikační flexibilita
Snímač optoNCDT 2300 lze provozovat v několika režimech měření: ve standardním režimu pro měření posunutí difúzně odrážejících materiálů nebo ve speciálním režimu pro měření přímo odrážejících povrchů. Kromě toho lze laserový triangulační snímač použít pro jednostranné měření tloušťky transparentních materiálů (vyhodnocení více vrcholů). Software proto poskytuje komplexní databázi materiálů, kterou lze upravovat a rozšiřovat.
Funkce A-RTSC (Advanced Real Time Surface Compensation) je dalším vývojem technologie RTSC a zlepšuje schopnost kompenzace povrchu. To znamená, že snímač není ovlivňován rychle se měnícími odrazy povrchu a poskytuje stabilní výsledky měření.
Další modely řady optoNCDT 2300:
Modré laserové snímače
Snímače laserové linky (LL)
Dálkové snímače
Unikátní jednoduché použití

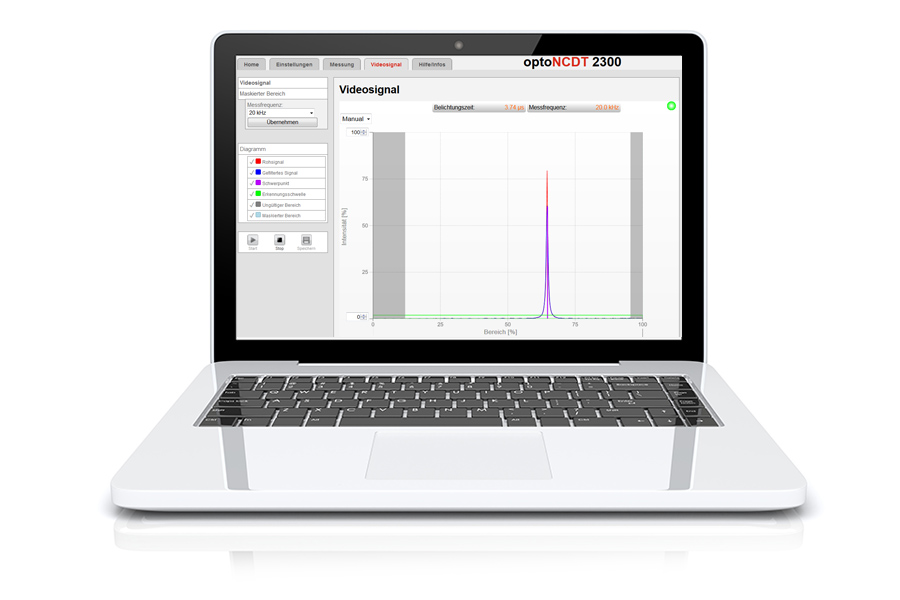

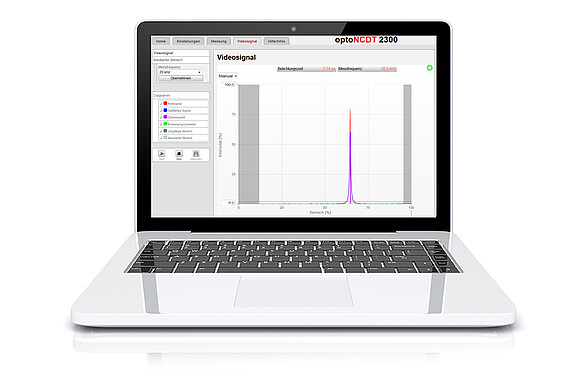

Všechny laserové snímače optoNCDT 2300 se ovládají pomocí intuitivního webového rozhraní. Toto webové rozhraní je přístupné přes Ethernet a umožňuje uživateli provádět nastavení pro zpracování naměřených hodnot a signálů, např. výběr píků, filtrování a maskování videosignálu.
Vysoký výkon v laserové triangulaci
optoNCDT 2300 je vysoce výkonná verze laserových triangulačních snímačů Micro-Epsilon a nabízí nastavitelnou měřicí frekvenci až 49,14 kHz. optoNCDT 2300 se používá pro vysokorychlostní aplikace, jako je monitorování vibrací nebo měření na náročných površích. Díky vysokému rozlišení je možné dosáhnout přesnosti měření v řádu submikrometrů.
