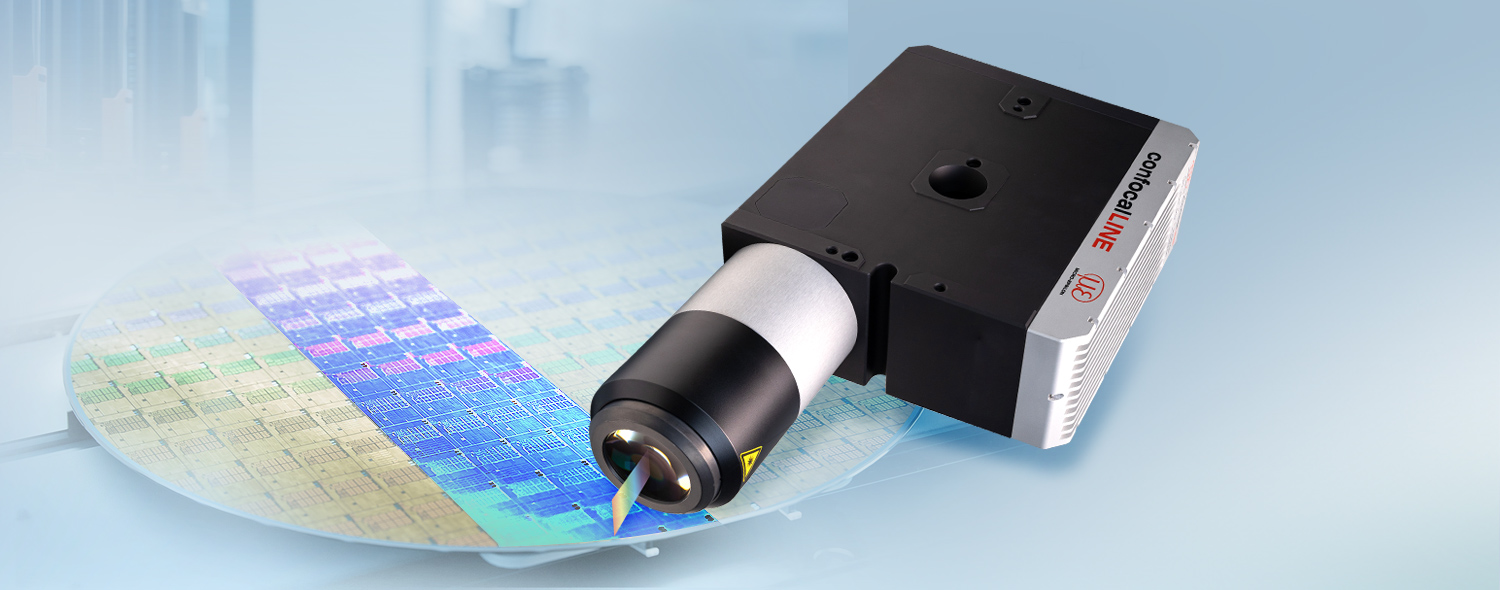

Konfokální liniový snímač pro vysoce přesné a rychlé 3D skenování
Nové snímače confocalLINE umožňují vysoce přesné skenování s maximální hustotou bodů a vysokou rychlostí. Spolehlivě měří širokou škálu povrchů a poskytují přesná 3D data pro náročné měřicí úlohy ve výrobě polovodičů, ve výrobě elektroniky a v přesném strojírenství. Díky integrovanému vyhodnocení SMART a moderním rozhraním průmyslové sběrnice lze složité měřicí a kontrolní úlohy řešit přímo v senzoru - rychle, stabilně a s vysokou přesností.
Vlastnosti
- Vysoce přesné skenování s 2 624 body na profil
- Velmi vysoká stabilita signálu na mnoha površích
- Mikrometrová přesnost pro spolehlivou detekci nejjemnějších detailů
- Kompaktní provedení snímače s integrovaným zpracováním dat
- 2D měření profilu a 3D měření geometrie
- Přímý výstup naměřených dat přes průmyslovou sběrnici a Modbus (UDP/TCP)
Velký rozsah měření s maximální hustotou bodů

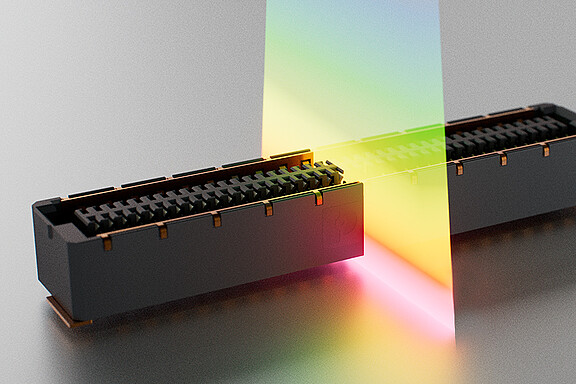

Konfokální chromatické liniové skenery snímají profily s délkou linie 7 mm v ose X. S 2 624 měřicími body na profil vytvářejí 2D profilová data s vysokým rozlišením a přesná 3D mračna bodů - spolehlivě a z velké části nezávisle na vlastnostech povrchu. Liniové snímání umožňuje vytvářet kompletní skeny výrazně rychleji než u konvenčních bodových snímačů.
Maximální přesnost až do nejmenšího detailu
S laterálním rozlišením 2,7 µm a rozlišením 200 nm v ose Z detekuje confocalLINE nejjemnější struktury a výškové rozdíly s maximální přesností. Díky vysoké přesnosti lze spolehlivě detekovat a vyhodnotit i ty nejmenší měřené objekty – ideální pro měřicí úlohy s nejvyššími požadavky na přesnost.

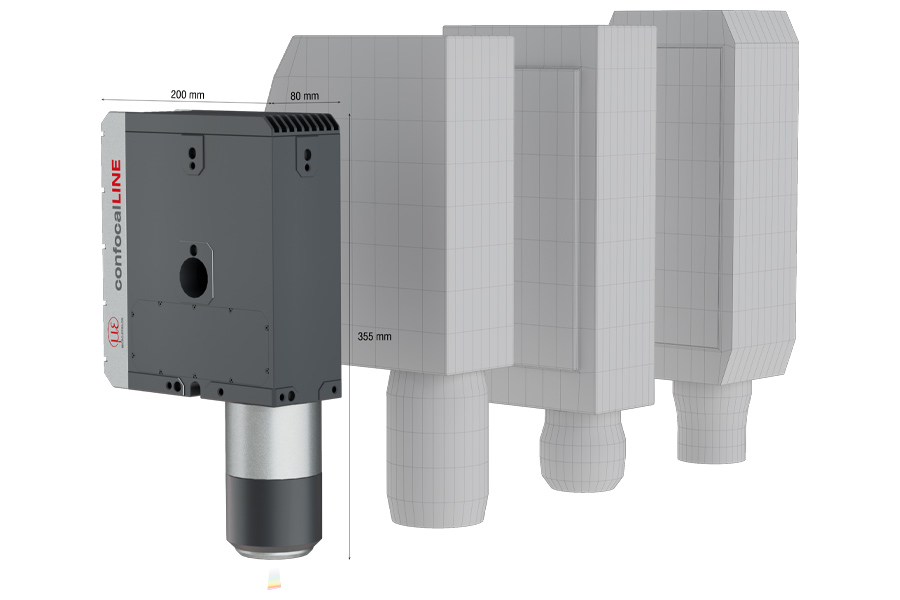

Nejmenší skener ve své třídě: kompaktní provedení s integrovaným vyhodnocením SMART
Díky svému kompaktnímu provedení nastavuje confocalLINE CLI8500 nové standardy. Protože snímač nevyžaduje externí řídicí jednotku ani IPC, lze jej snadno integrovat i do stísněných instalačních prostor bez nutnosti rozvaděče. Ve verzi SMART se měřicí programy provádějí přímo ve snímači a výsledky měření se předávají do PLC.
Inovativní technologie pro vysoce přesná měření

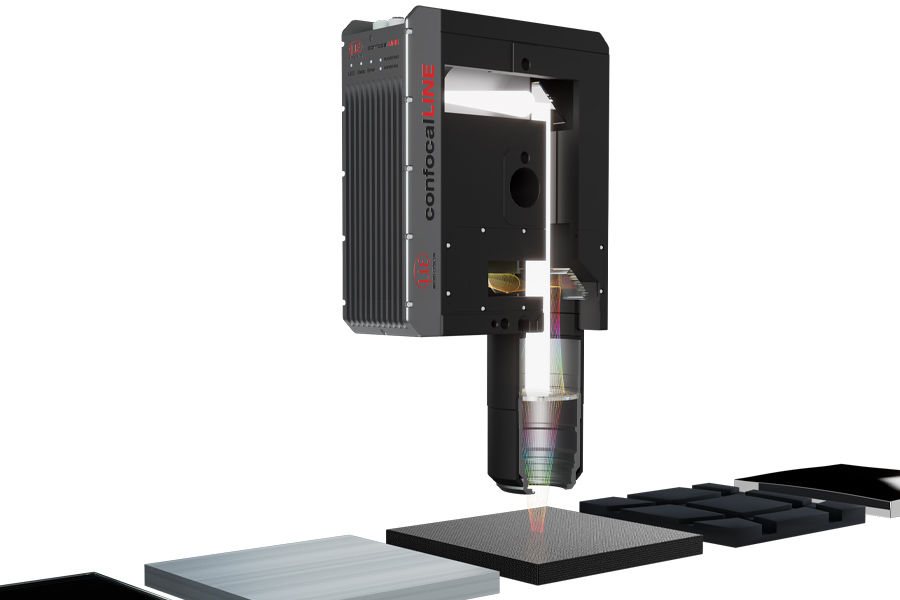

Snímače confocalLINE využívají konfokální chromatický princip měření, při němž je bílé světlo speciální optikou rozloženo na spektrální barvy a jako linie promítáno na měřený objekt. Každé vlnové délce spektra odpovídá definovaná vzdálenost. Z odraženého světla snímač pro každý měřicí bod určuje vzdálenost k povrchu. 2 624 měřicích bodů na linii vytváří výškový profil s vysokým rozlišením. Kombinací po sobě jdoucích profilů vznikají 3D mračna bodů. To umožňuje detekovat topografie povrchů, hrany, schody a mezery s maximální přesností a maximální měřicí rychlostí a přímo v senzoru je vyhodnocovat. U transparentních a poloprůhledných materiálů lze také detekovat a využít více rozhraní, například k určení tlouštěk materiálu.
Výkonný software pro konfiguraci a aplikační řešení
Software 3DInspect umožňuje jednoduché nastavení parametrů a pohodlné vytváření 2D a 3D měřicích programů. Intuitivní uživatelské rozhraní usnadňuje rychlou, snadnou konfiguraci měřicích sekvencí. Prostřednictvím integrovaného automatizačního rozhraní se vytvořené měřicí programy ukládají přímo do skeneru pro provoz v režimu SMART. To umožňuje automatizovaná měření bez potřeby dalších řídicích jednotek.
Jednoduchá konfigurace senzoru
- Zarovnání a filtrování mračna bodů
- Intuitivní detekce a výběr relevantních oblastí
- Valid3D: Reálná 3D mračna bodů místo 2.5D vyhodnocení
Výkonné programy pro autonomní provoz v režimu SMART
- Více než 80 měřicích programů pro výpočet požadovaných naměřených hodnot
- Kombinace několika programů pro složité měřicí úlohy
- Přenos měřicích programů do skeneru pro autonomní provoz v režimu SMART
Celá řada rozhraní pro snadnou integraci

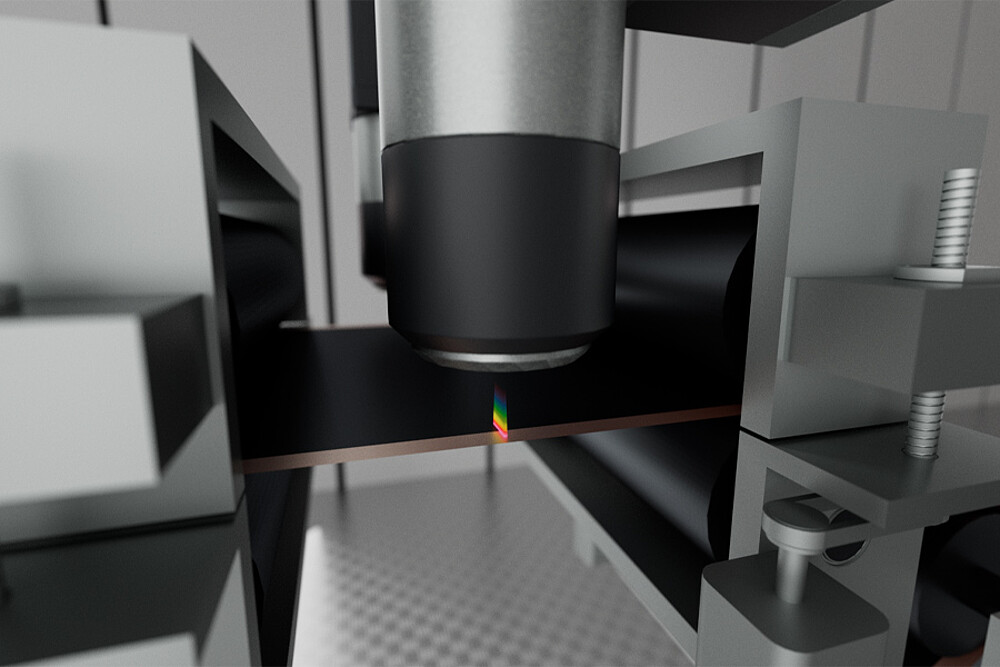

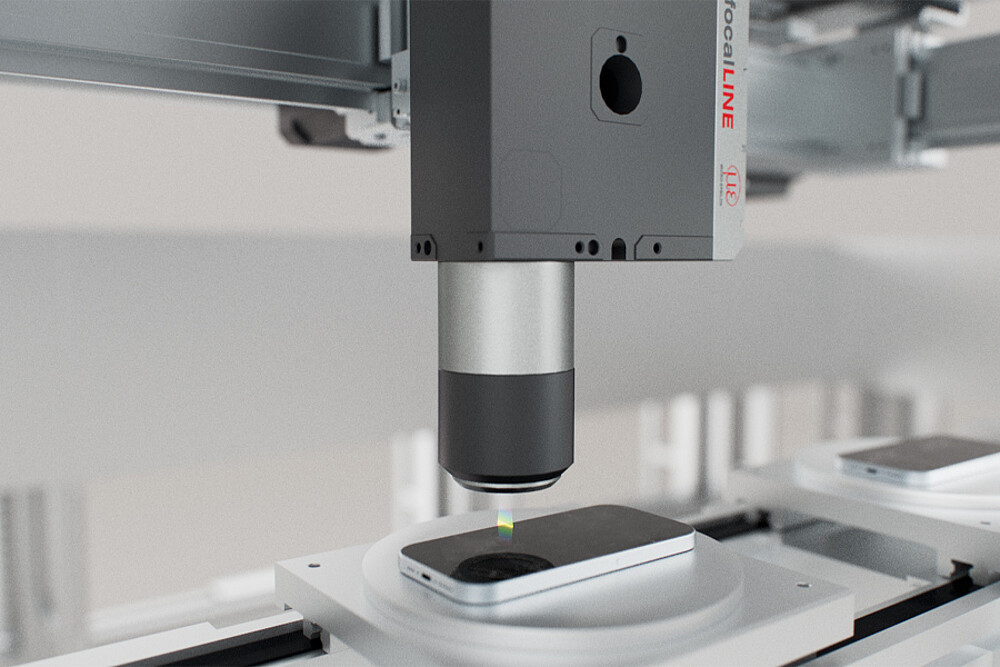

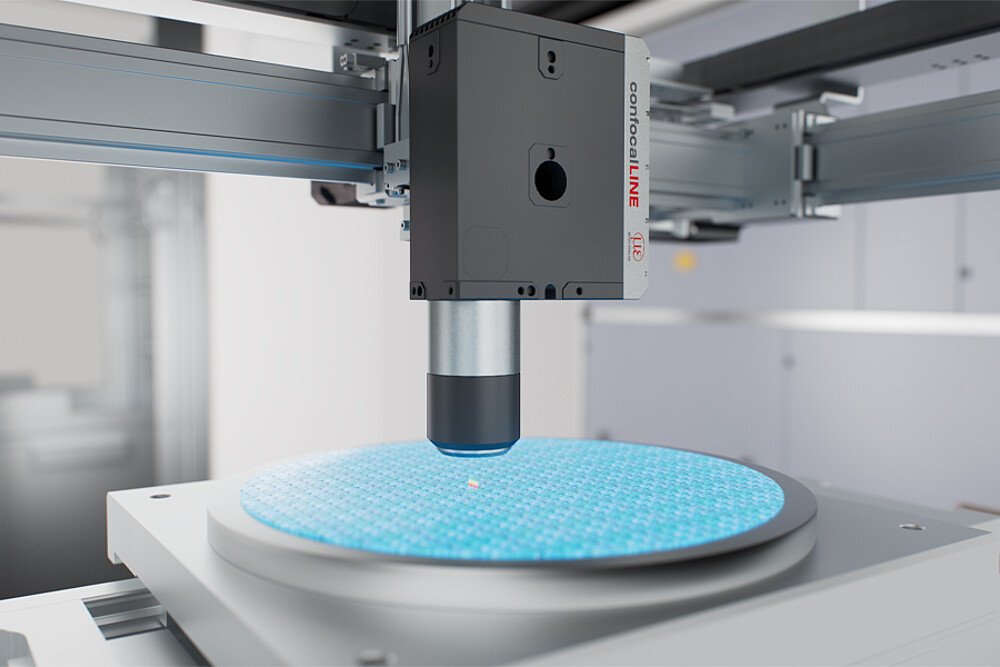

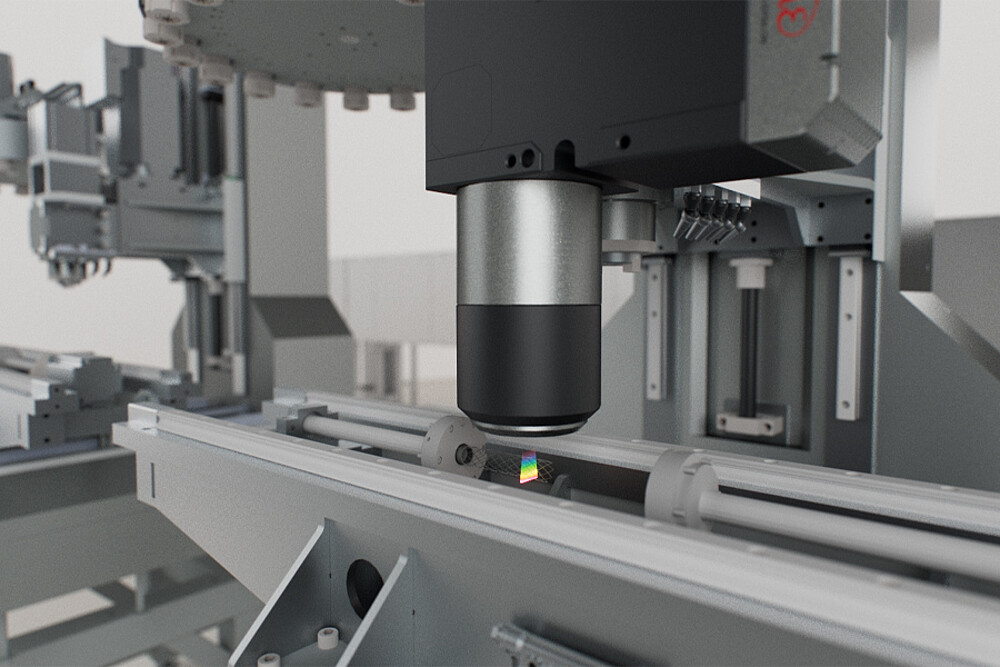

Aplikace
