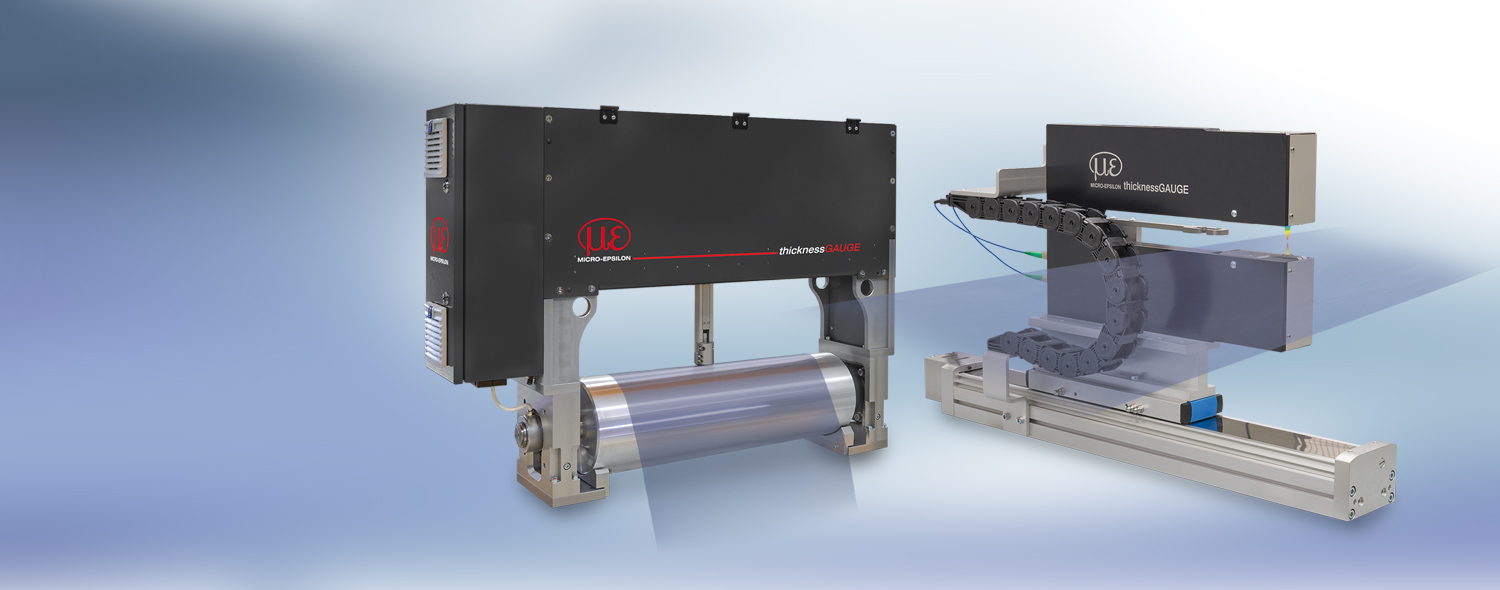

Systém snímačů pro přesné měření tloušťky pásových a deskových materiálů
Systémy snímačů tloušťky thicknessGAUGE se používají pro přesné měření tloušťky pásových materiálů, desek a plechů do 50 mm. Několik modelů s různými typy snímačů, rozsahy měření a měřicími šířkami umožňuje inline měření tloušťky různých materiálů a povrchů na základě bezkonkurenčního poměru cena/výkon.

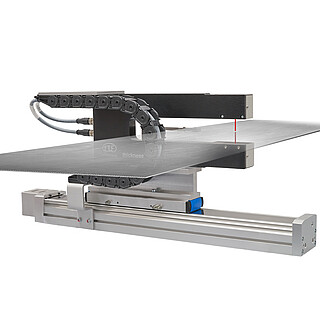

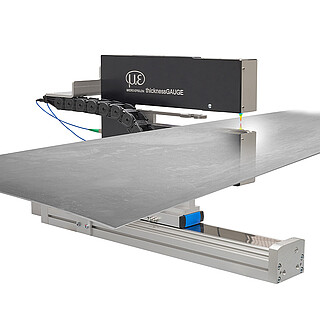

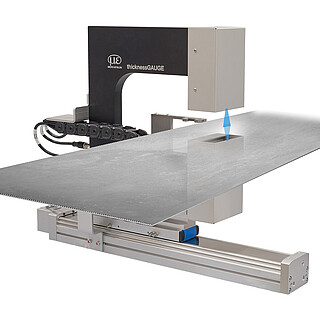

Tento kompletně sestavený systém se skládá ze stabilního rámu, na kterém jsou upevněny dva optické snímače vzdálenosti, které detekují tloušťku měřeného objektu podle principu rozdílu. Snímače jsou vzájemně dokonale vyrovnány, pokud jde o jejich montážní podmínky. Kalibrace tloušťky provedená ve výrobním závodě navíc umožňuje vysoce přesná měření tloušťky.

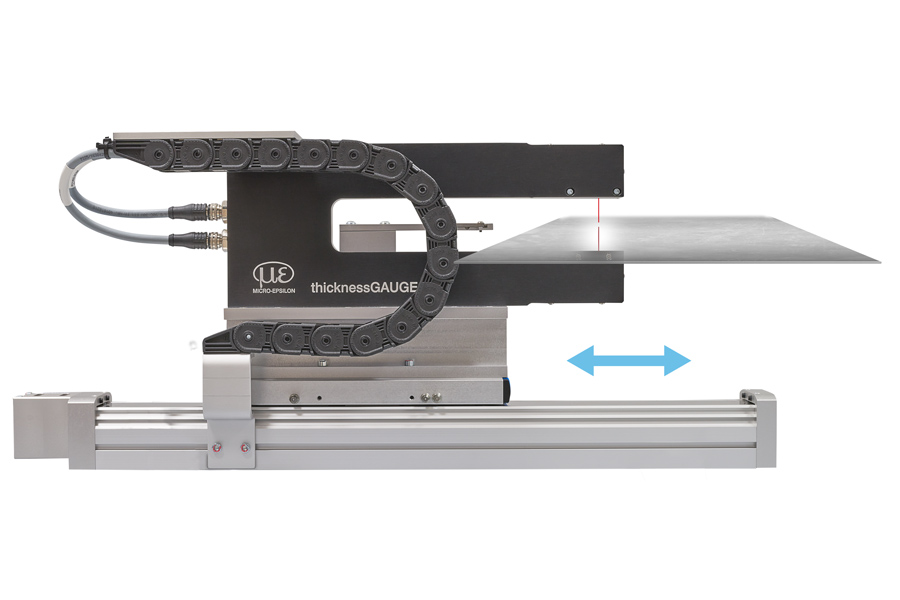

Lineární osa přesouvá snímací systém z parkovací polohy do měřicí polohy. Měřicí standard pro plně automatickou kalibraci se nachází v parkovací poloze.
Modely
Charakteristika
- Kompaktní kompletní řešení pro přesné inline měření tloušťky
- Pro mnoho typů povrchů a materiálů díky různým technologiím snímačů
- Pohyblivé snímače na lineární ose
- Plně automatická kalibrace
- 24 V napájení pro celý systém
- Integrovaný software
- Ideální poměr cena/výkon

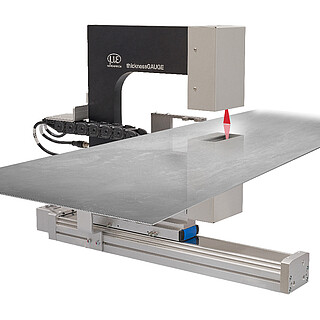

Měření tloušťky s vysokou přesností

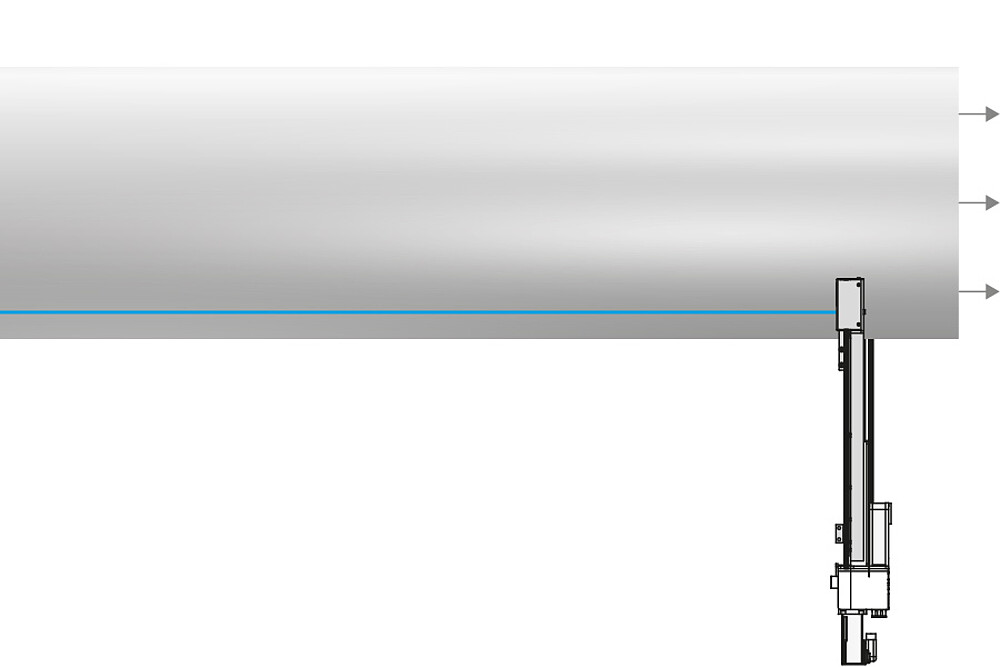

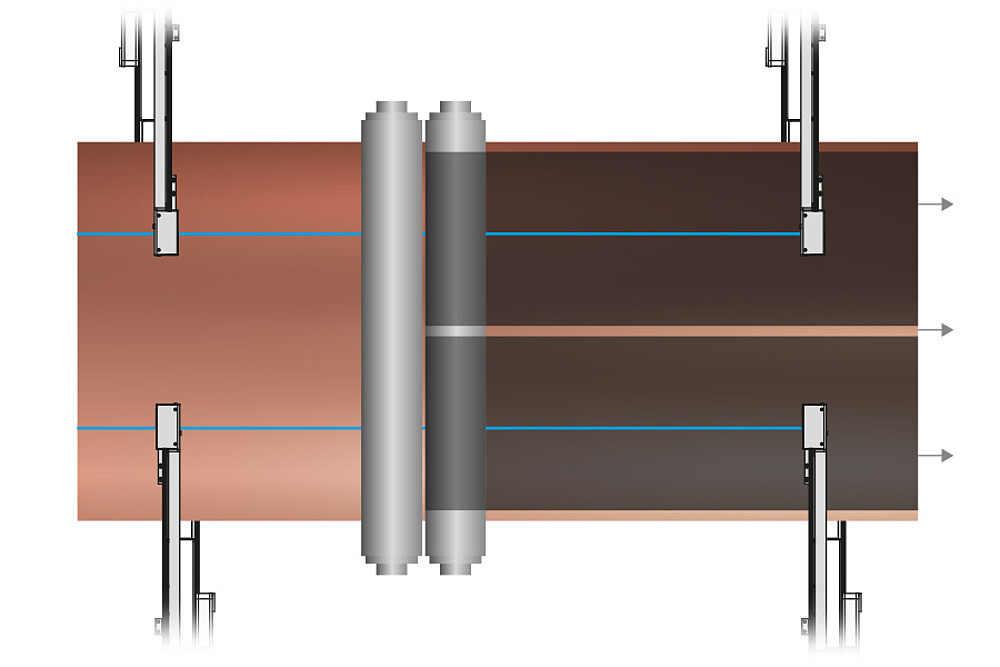

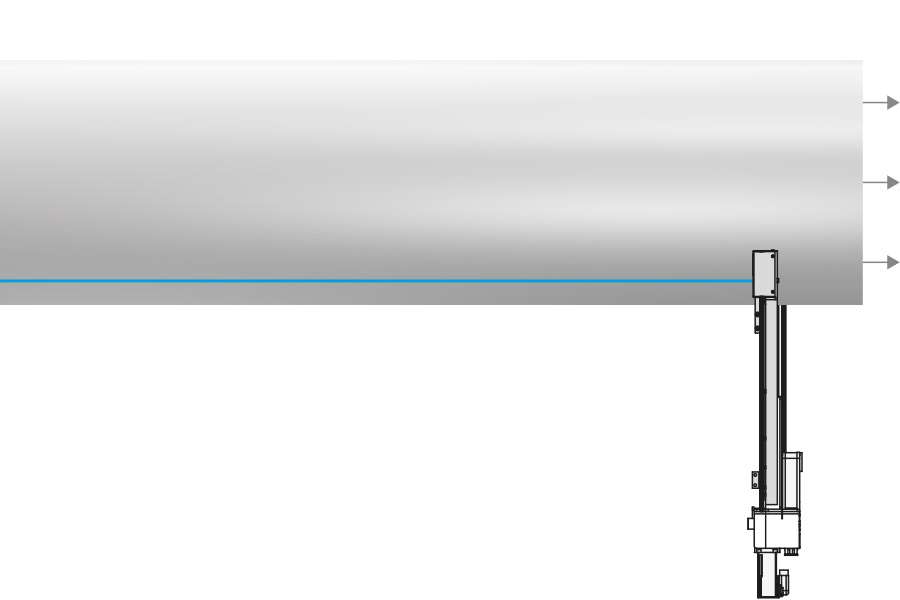

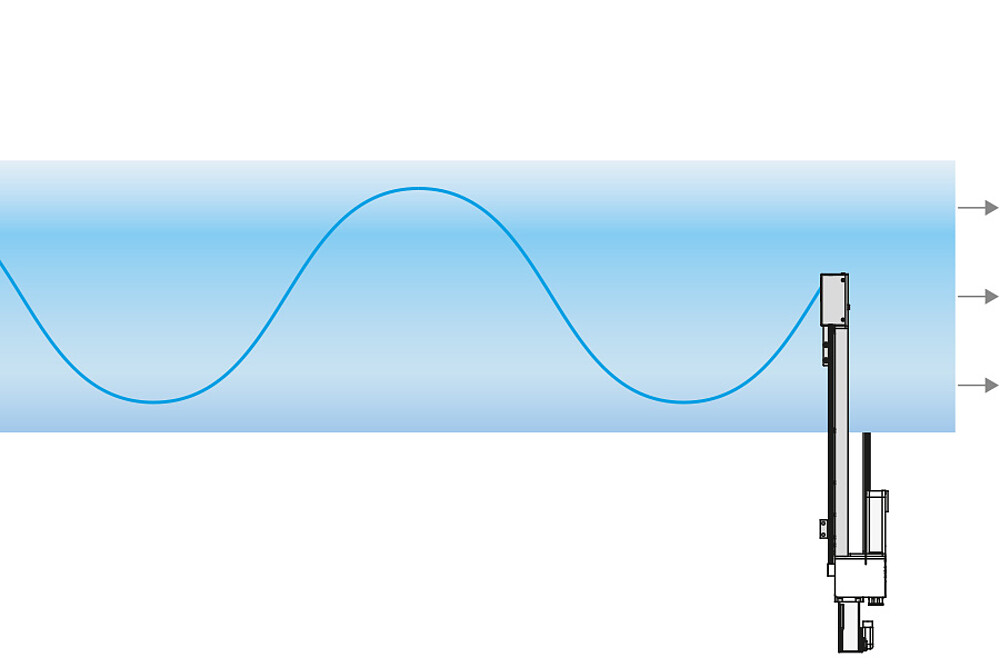

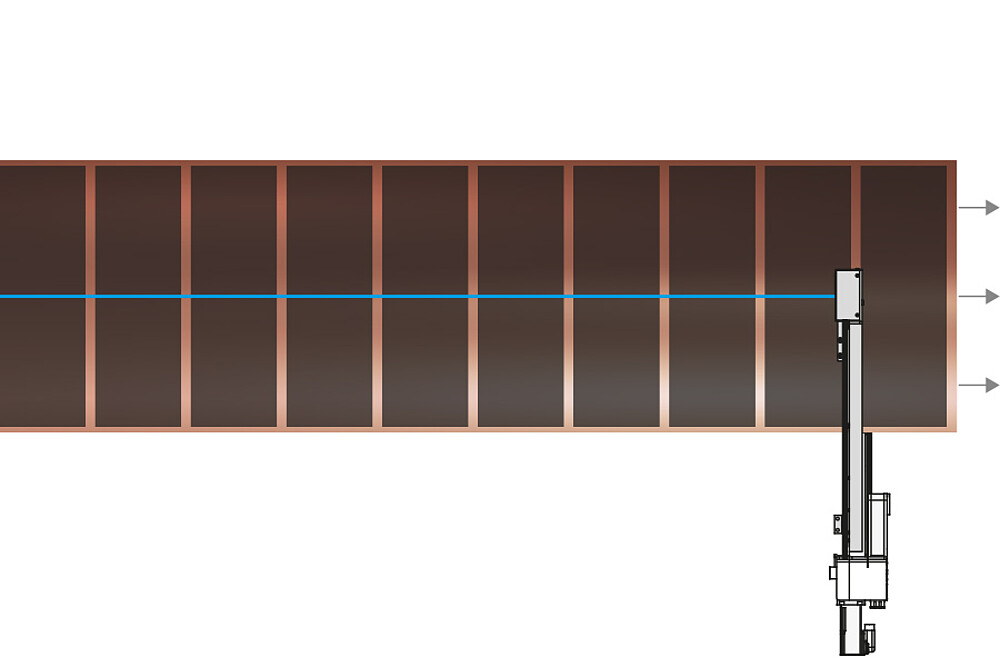

Systémy snímačů thicknessGAUGE se používají v průmyslovém prostředí pro přesné měření tloušťky pásových a deskových materiálů. Lineární jednotka s elektromechanickým pohonem umožňuje měření tloušťky v režimu příčného pohybu. Alternativně jsou možné měření na pevné dráze pro měření středové osy (středová tloušťka) nebo pro měření tloušťky na okrajích.
Přesné profilové a 3D inline měření

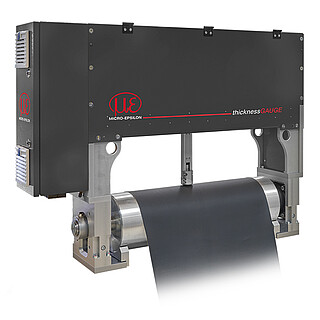

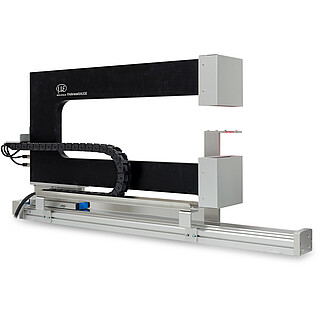

Systémy thicknessGAUGE 3D se používají k přesnému inline měření geometrických tvarů, jako je zakřivení fólie, okraj nanesené vrstvy nebo svarové švy na sáčkových článcích. Snímací systémy jsou vybaveny dvěma laserovými skenery. Ty detekují profilová data podél lineárního pohybu, sloučí je do celkového profilu a umožňují tak 2D nebo 3D vyhodnocení. Proměnné, jako je výška schodu, zakřivení nebo poloměr, lze libovolně programovat, což umožňuje řešit složité měřicí úkoly přímo v inline procesu.

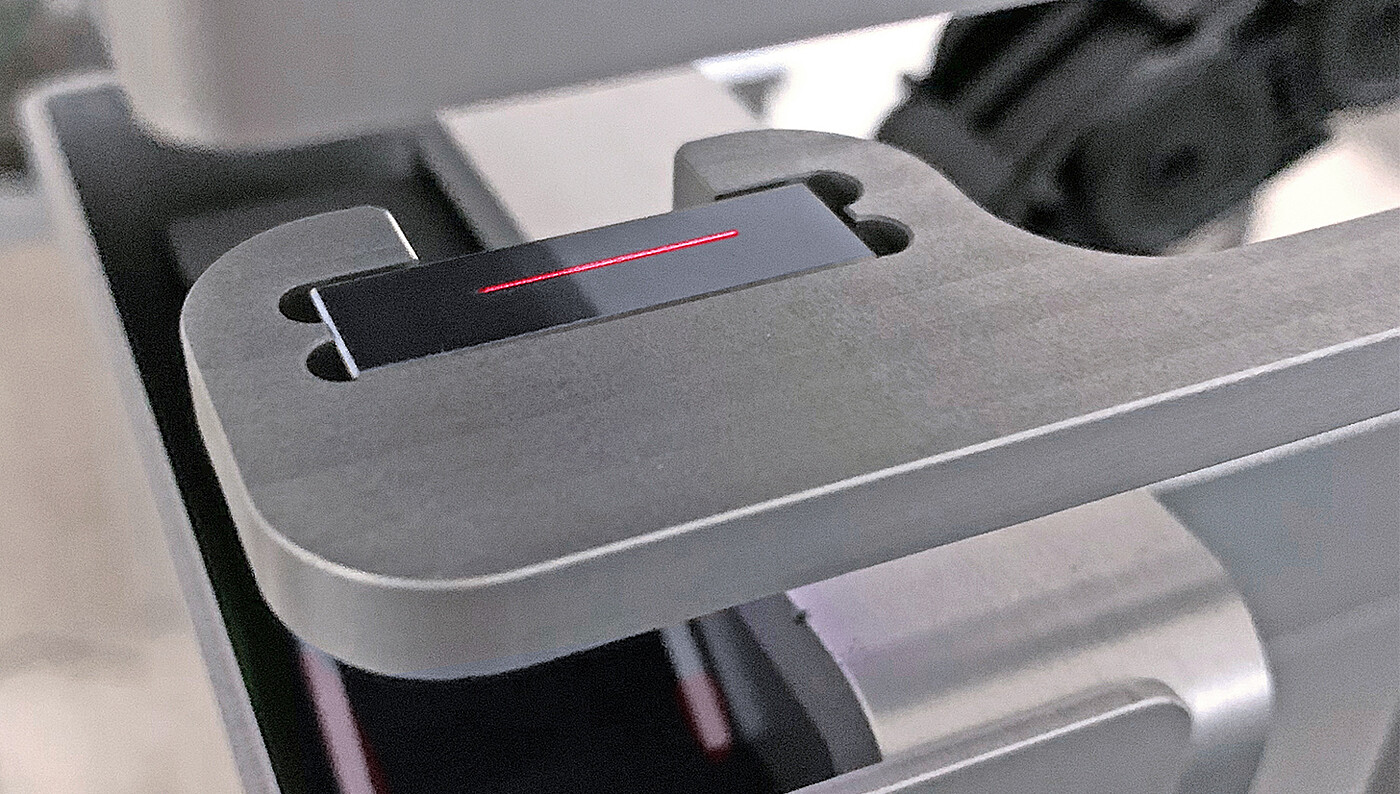

Automatická kalibrace a teplotní kompenzace
Systémy thicknessGAUGE jsou vybaveny kalibrací in situ, aby kompenzovaly např. vlivy kolísání teploty. Kalibrační cykly jsou individuálně nastavitelné. Kromě teplotní kompenzace umožňuje kalibrace in situ cyklicky a kdykoli ověřit správnou funkci systému.

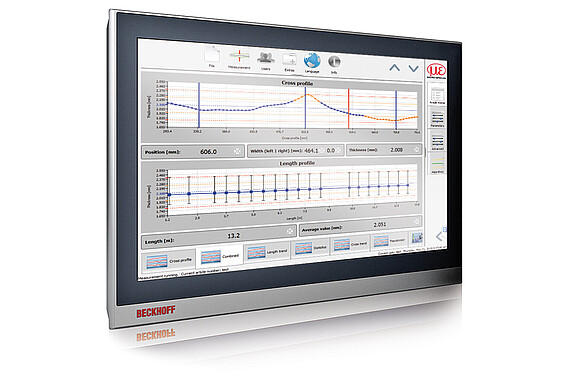

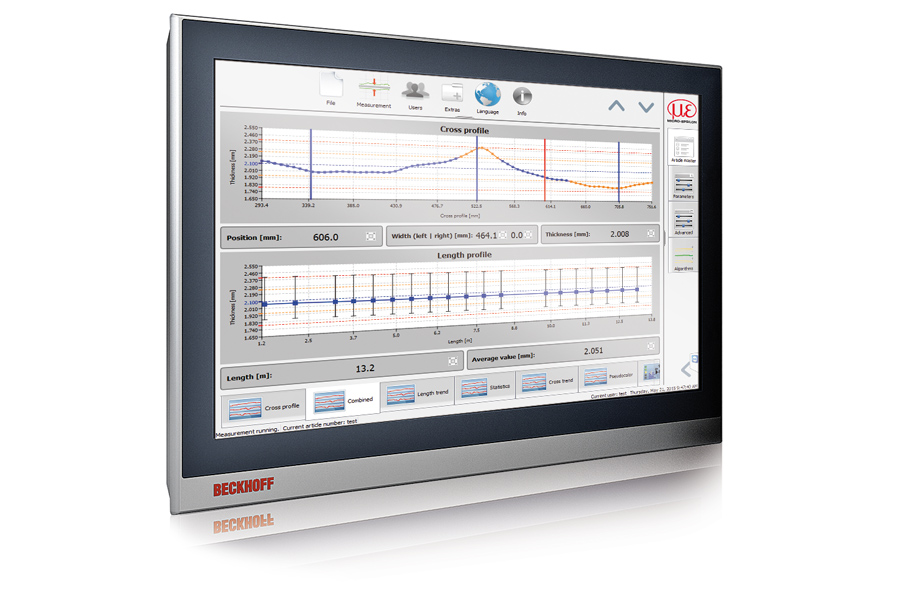

Výkonný analytický a ovládací software
- Multidotykové uživatelské rozhraní
- Databáze článků
- Archiv výroby
- Statistické vyhodnocení
- Sledování mezních hodnot s návratem do výroby (volitelná rozhraní sběrnice)
- Ověření funkcí měřicího/zkušebního zařízení
100 % kontrola kvality během výrobního procesu

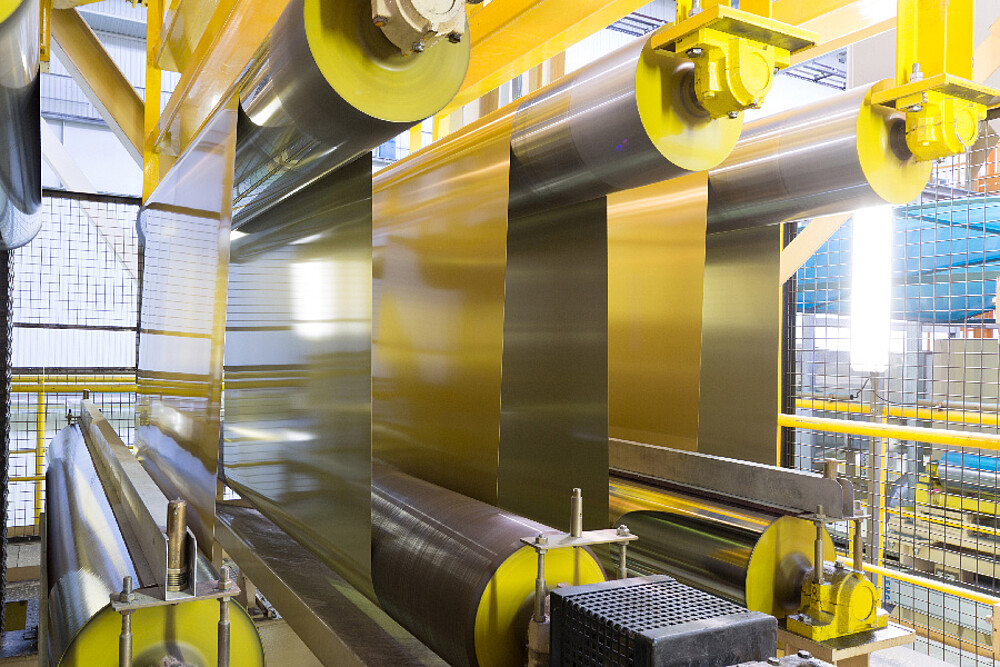

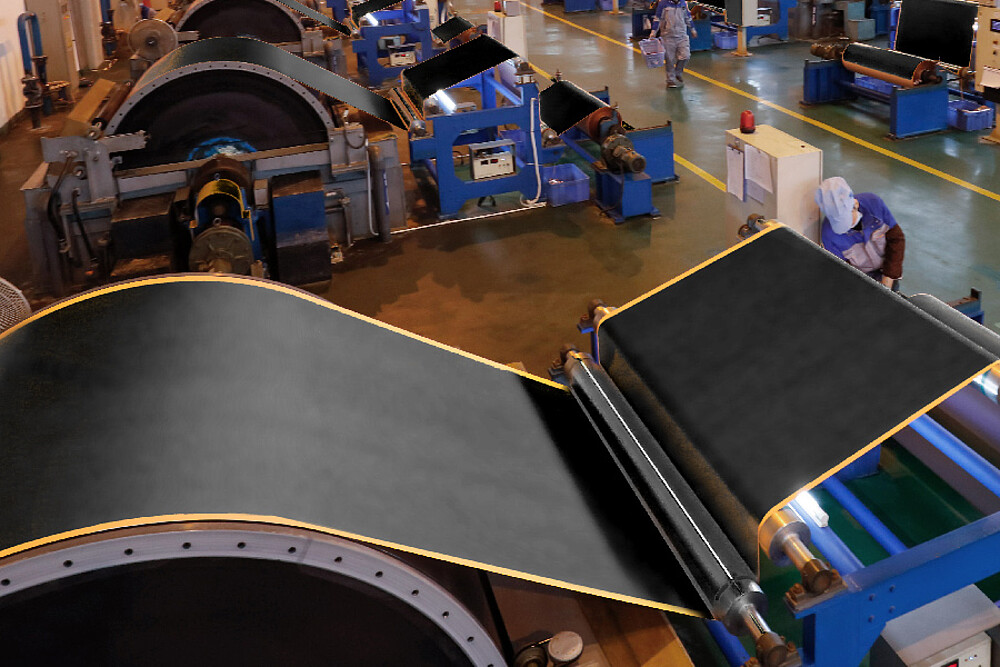

Systémy snímačů thicknessGAUGE se používají v procesech zpracování pásů a výroby plechů k nepřetržitému měření tloušťky. Díky vysoké přesnosti a inteligentní technologii snímačů se tyto systémy snímačů používají v různých průmyslových odvětvích.
