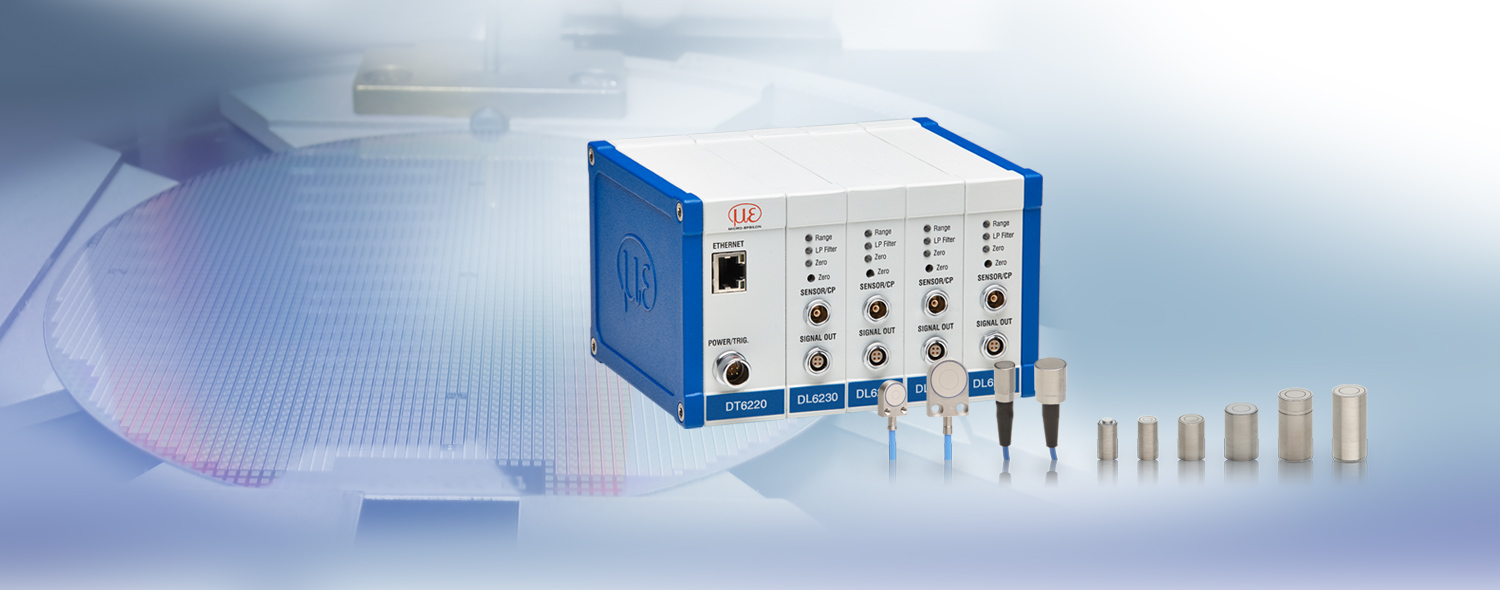

capaNCDT 6200

Modulární multi-kanálový systém - připojení až 4 kanálů

Modulární vícekanálový kapacitní měřící systém s vysokou přesností

První zcela modulární vícekanálový měřicí systém je capaNCDT 6200. Řídicí jednotku lze rozšířit na 4 kanály a má tak velice flexibilní využití. Všechny kapacitní snímače vzdálenosti od společnosti Micro-Epsilon lze provozovat pomocí kontroléru capaNCDT 6200. Integrované rozhraní Ethernet podporuje nastavení parametrů a měření prostřednictvím webového rozhraní. Demodulátor DL6230 poskytuje měření s vysokým rozlišením. Pro vysokorychlostní měření až do 20 kHz je k dispozici systém capaNCDT 6222.

Get in touch with us!
Download now: catalogs, manuals, software
logo

Podrobnosti

  1. Měřicí rozsah (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Rozlišení max. 0.2nm (s DL6230)
  3. Linearita: 0.01µm
  4. Frekvenční odezva až 20 kHz (-3dB)
  5. Přenosová rychlost (digitálního výstupu): 3.9 kHz
  6. Modulární - až 4 synchronizované kanály
  7. Analogový výstup (napětí/proud)
  8. Ethernet / EtherCAT rozhraní
  9. Snadné nastavení a konfigurace přes webové rozhraní
  10. Integrovaná rozhraní EtherCAT a PROFINET
[]
Kontakt
Ing. Juraj Devečka
+421 911 298 922
Contact form
Ihre Anfrage zu: {product}
* Povinné informace
S vašimi údaji zacházíme důvěrně. Přečtěte si prosím naše prohlášení o ochraně osobních údajů

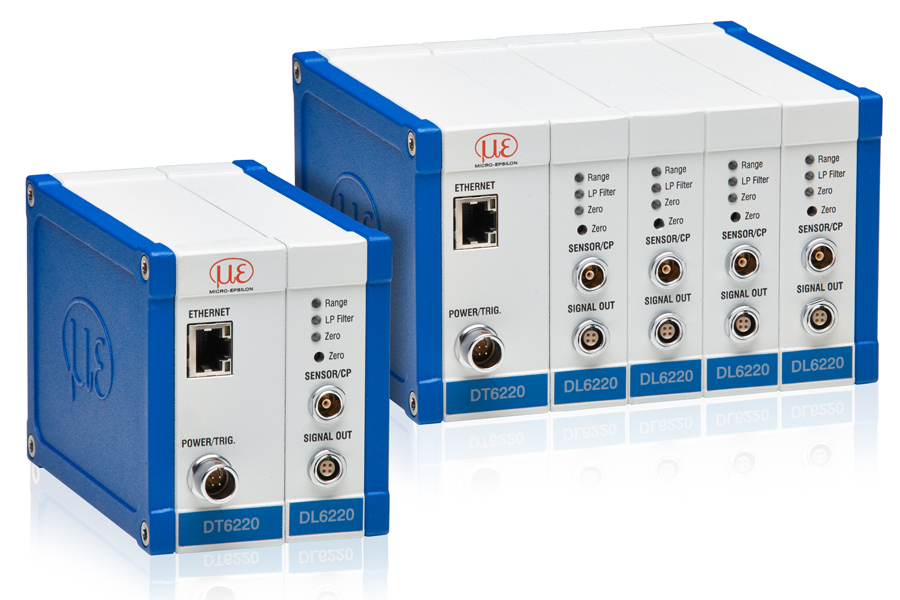

Měřicí systém capaNCDT 6200 rozšířený na 4 kanály

Měřící systém obsahuje kontrolér a demodulátory pro příslušné typy snímačů. Modulární provedení umožňuje rozšířit systém kdykoliv pomocí až 4 měřicích kanálů. Kompaktní kontrolér může být na stole, zavěšený na stěně nebo na DIN montážní liště pomocí adaptéru. Kontrolér capaNCDT 6200 je kompatibilní se všemi modely kapacitních snímačů Micro-Epsilon.

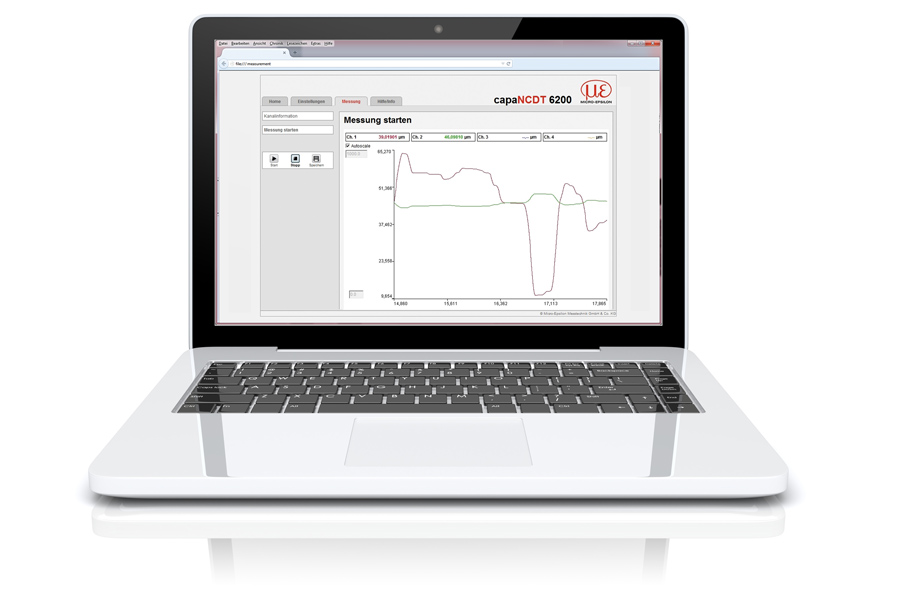

Jednoduchá ovladatelnost pomocí webového rozhraní

Pomocí webového rozhraní se provádí celý proces konfigurace kontroléru a snímače bez nutnosti použití jakéhokoliv dalšího softwaru. Webové rozhraní může být přístupné přes Ethernet a umožňuje nastavení a konfiguraci filtrů, aritmetických operací a ostatních parametrů.

Notebook s webovým rozhraním

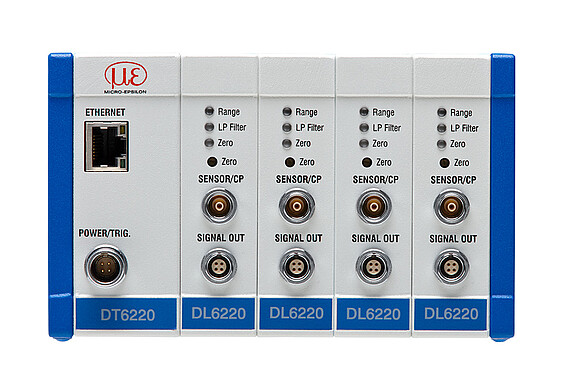

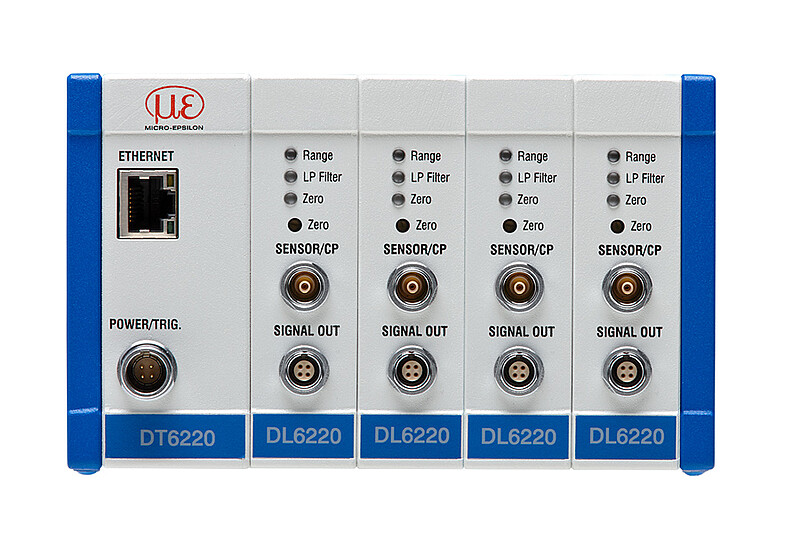

Standardní kapacitní měřicí systém: kontroléry DT6220 / DT6230 s demodulátorem DL6220

Kapacitní demodulátor DL6220 se používá pro řadu kapacitních měření a nabízí vysoké rozlišení a stabilitu signálu. Kromě analogových výstupů je demodulátor vybaven, v závislosti na variantě řídicí jednotky, digitálním rozhraním Ethernet nebo Ethernet/EtherCAT. Demodulátor DL6220 je kompatibilní se všemi senzory řady capaNCDT.

Podrobnosti
  1. Dynamické rozlišení 0.02 % FSO (5 kHz)
  2. Frekvenční odezva 5 kHz (-3dB)
  3. Analogový výstup 0...10 V (ochrana proti zkratu), 4...20 mA
  4. Digitální Ethernet rozhraní (s DT6220 kontrolérem); Ethernet a EtherCAT s kontrolérem DT6230
  5. Speciální vylepšení: až 3 násobná délka kabelu
Na stiahnutie

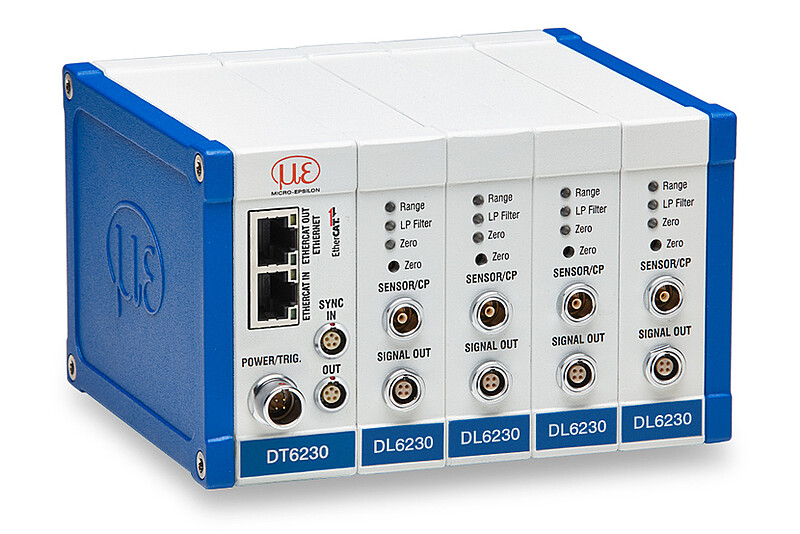

Kapacitní měřící systém s vysokým rozlišením pro velmi přesná měření: DT6220 / DT6230 kontrolér s demodulátorem DL6230

Kapacitní demodulátor DL6230 se používá pro měření s vysokým rozlišením a lze jej použít v synchronním provozu. Kromě analogových výstupů je demodulátor vybaven také digitálním rozhraním Ethernet nebo Ethernet/EtherCAT, v závislosti na variantě řídicí jednotky. Demodulátor DL6230 je kompatibilní se všemi senzory a kabely řady capaNCDT.

Podrobnosti
  1. Dynamické rozlišení 0.005 % FSO (5 kHz)
  2. Frekvenční odezva 5 kHz (-3dB)
  3. Analogový výstup 0...10 V (ochrana proti zkratu), 4...20 mA
  4. Digitální Ethernetové rozhraní (s DT6220 kontrolérem); Ethernet a EtherCAT s DT6230 kontrolérem
  5. Speciální vylepšení: až 3 krát větší délka kabelu
Na stiahnutie

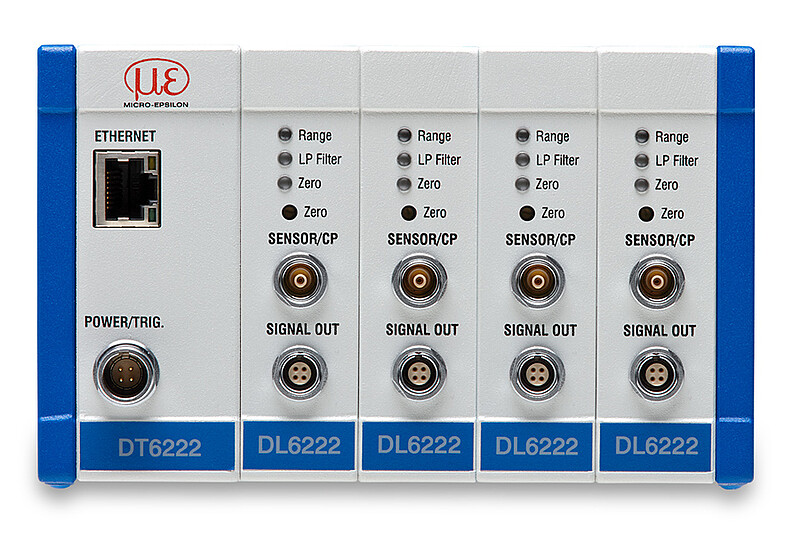

Kapacitní kontrolér se šířkou pásma 20 kHz (-3dB) pro dynamické aplikace

Kapacitní kontrolér DT6222 se používá pro dynamické měření. Šířka pásma až 20kHz (-3dB) umožňuje spolehlivé měření rychlých procesů. Stejně jako analogové výstupy je kontrolér vybaven digitálním rozhraním Ethernet. Kontrolér DT6222 je kompatibilní se všemi kapacitními snímači a kabely řady capaNCDT.

Podrobnosti
  1. Dynamické rozlišení 0.05 % FSO (20 kHz)
  2. Frekvenční odezva 20 kHz (-3dB)
  3. Analogový výstup 0...10 V (ochrana proti zkratu), 4...20 mA
  4. Digitální Ethernet rozhraní
  5. Speciální vylepšení: až 2 násobná délka kabelu (s DL6222/ECL2 demodulátorem)
Na stiahnutie

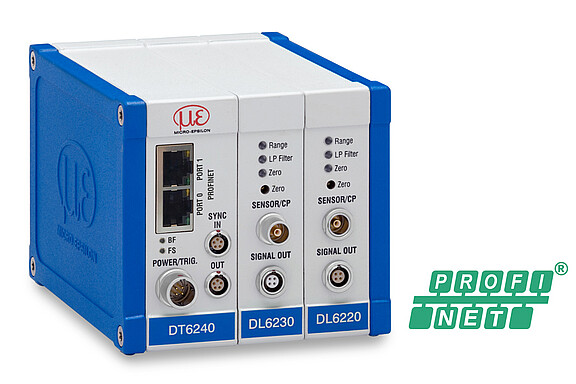

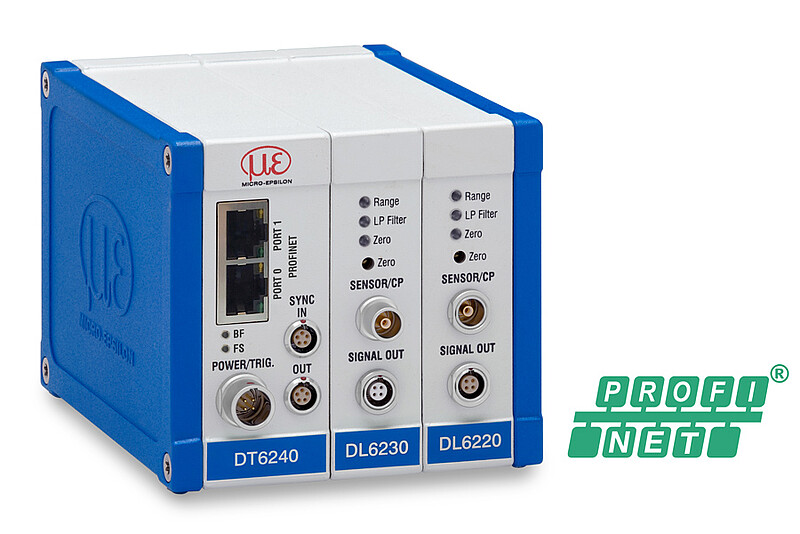

Kapacitní standardní měřicí systém s PROFINET: řídicí jednotka DT6240 s demodulátory DL6220 a DL6230

Kapacitní kontrolér DT6240 s integrovaným průmyslovým ethernetovým rozhraním PROFINET umožňuje přímou integraci přímo do vašeho PLC přes PROFINET bez dalších rozhraní. Měřicí systém s modulární konstrukcí zaujme zejména svým poměrem cena/výkon. Řadič DT6240 je kompatibilní se všemi senzory a kabely řady capaNCDT.

Podrobnosti
  1. Průmyslové Ethernetové rozhraní PROFINET
  2. Modulárně rozšiřitelné až na 4 kanály
  3. Synchronizovatelné
  4. Rozlišení dynamické 0,005 % d.m. (5 kHz)
  5. Analogový výstup 0 ... 10 V (odolný proti zkratu, 4 ... 20 mA)
  6. Speciální úpravy: až 3 násobek standardní délky kabelu
Na stiahnutie

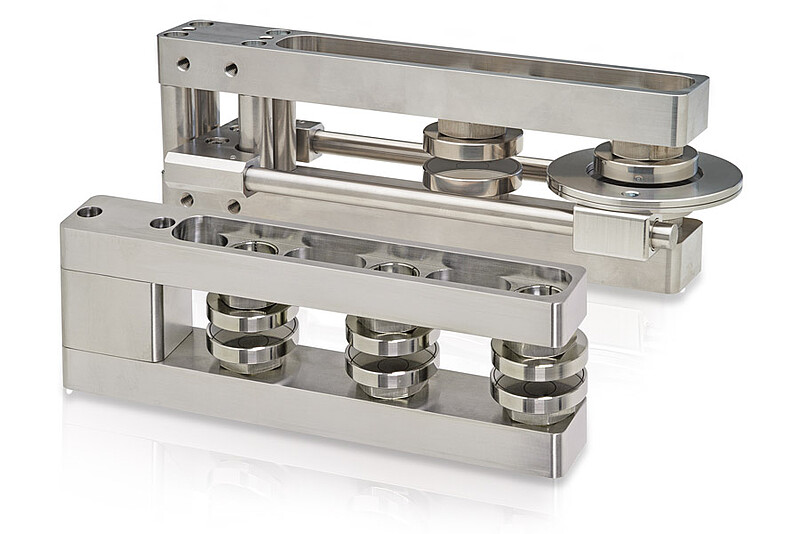

Montážní rám pro oboustranné měření tloušťky MA-CS-3 / MA-CS-2-C

Montážní rám je určen pro použití s kapacitními senzory pro oboustranné měření tloušťky a pomáhá vyrovnat měřicí body vůči sobě. Rám umožňuje, aby senzory ležely přesně na jedné ose, což znamená, že měřicí body jsou uspořádány shodně. Tím se zabrání měření s posunem a dosáhne se spolehlivého výsledku měření s nejvyšší možnou přesností. Montážní rámy poskytují prostor pro až 6 senzorů. Dva senzory tvoří jeden měřicí bod.

Podrobnosti
  1. Vícebodové měření tloušťky až na 3 bodech současně
  2. Vysoká teplotní stabilita pro přesná měření při teplotách až 100 °C
  3. Vhodné pro vakuum
  4. Extrémně kompaktní konstrukce
  5. Snadná integrace a dodatečná montáž do stávajících systémů
  6. Kompatibilní se senzory capaNCDT
  7. Kalibrovatelná konstrukce pro vysokou přesnost měření tloušťky
Na stiahnutie
