Vysoce výkonný systém pro měření vířivých proudů pro průmyslové sériové aplikace

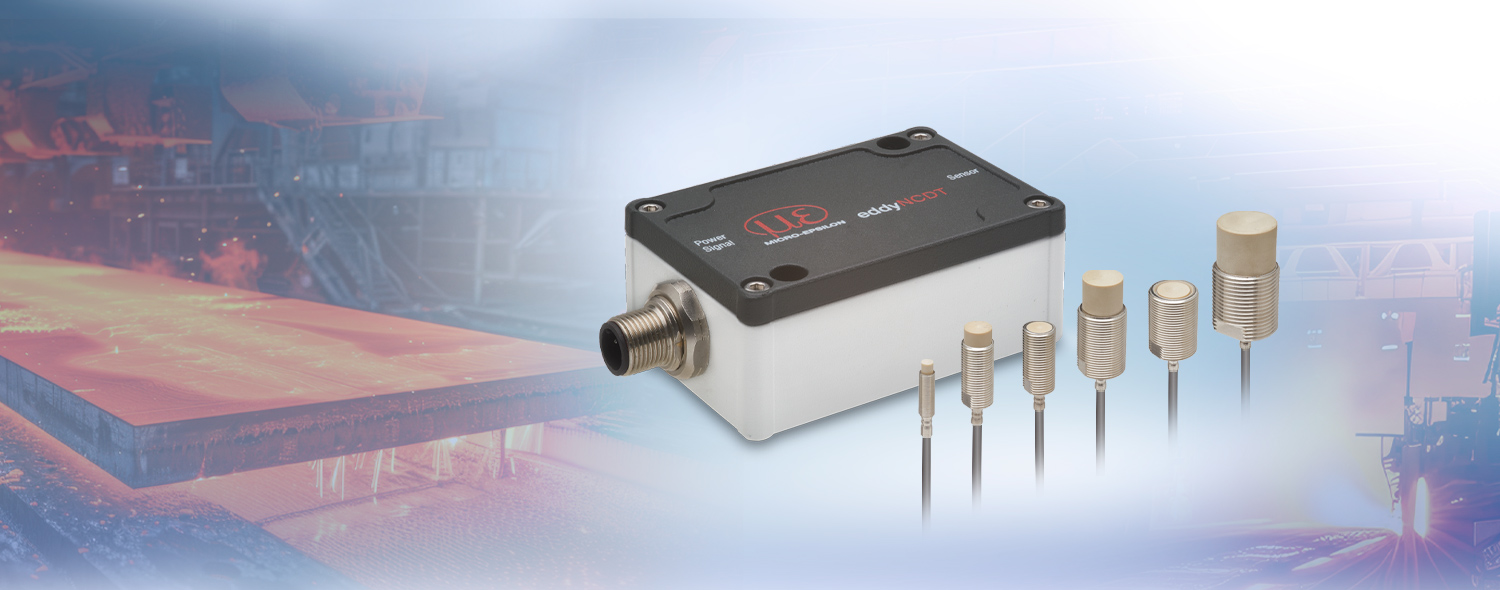

Zařízení eddyNCDT 3020 je kompaktní a výkonný indukční měřicí systém na principu vířivých proudů pro rychlé a přesné měření posuvu, vzdálenosti a polohy v průmyslových aplikacích. Je flexibilní z hlediska konektivity a snadno konfigurovatelný, takže jej lze použít pro řadu měřicích úkolů.
Senzorový systém je určen pro sériové a OEM aplikace a poskytuje přesné a stabilní výsledky měření i v náročných podmínkách – až do maximální teploty okolí 200 °C. Robustní řídicí jednotka může být kombinována s celou řadou senzorů a je z výroby přizpůsobena feromagnetickým nebo neferomagnetickým materiálům.
Robustní a přesné – pro průmyslové sériové aplikace při vysokých teplotách.
Charakteristiky
- Ideální pro použití při vysokých teplotách: kontrolér až do 105 °C / snímač až do 200 °C
- Přesné měření vzdálenosti s vysokým rozlišením až 40 nm
- Pro rychlá měření: měřicí rychlost 80 000 vzorků za s (Sa/s) až do frekvenční odezvy 5 kHz
- Robustní, ale kompaktní design s IP67
- Rozhraní RS485, škálovatelný analogový výstup (proud) a spínací výstup
- Připojení k sběrnici přes modul rozhraní
- Snadná konfigurace pomocí softwaru sensorTOOL
- Kompatibilní s mnoha senzory s měřicím rozsahem od 1 do 80 mm

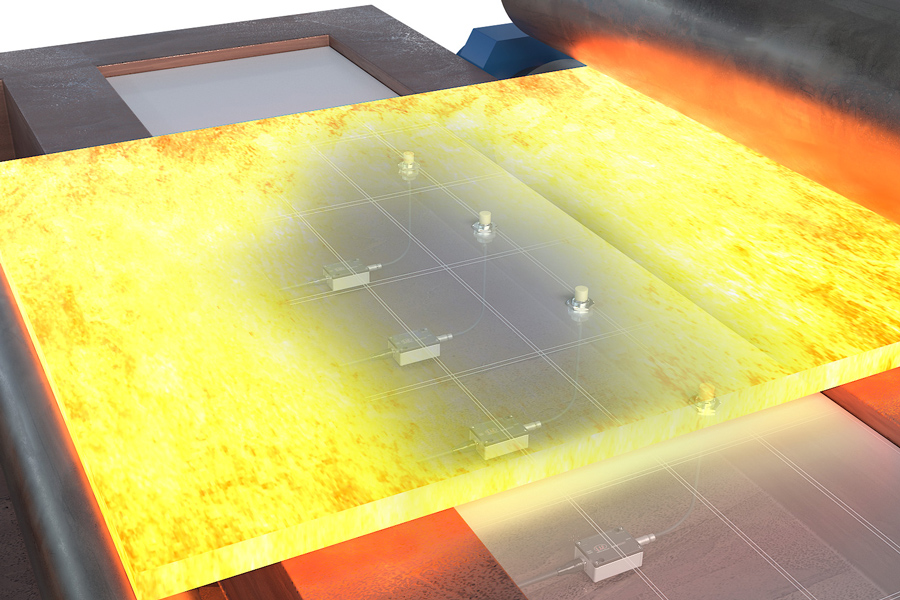

Vysoká teplotní odolnost kontroléru, kdy je možné použití až do 105 °C
Robustní kontrolér DT3020 lze instalovat i v těsné blízkosti snímače v horkém prostředí, např. při svařování, válcování oceli nebo v systémech tlakového lití. Tím se zkracuje délka kabelu mezi snímačem a řídicí jednotkou a zároveň se minimalizují teplotní vlivy na kabel a zvyšuje se přesnost. Měřicí signál zůstává stabilní a může být přenášen digitálně nebo prostřednictvím proudového výstupu na delší vzdálenosti

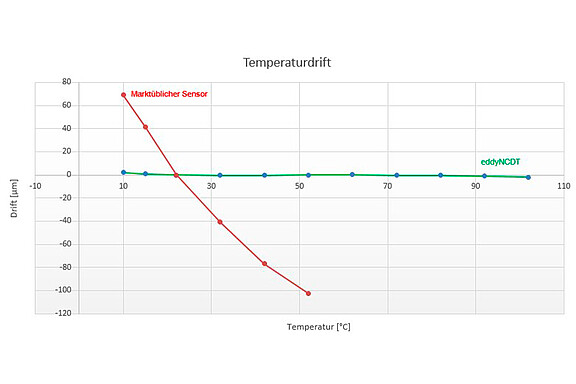

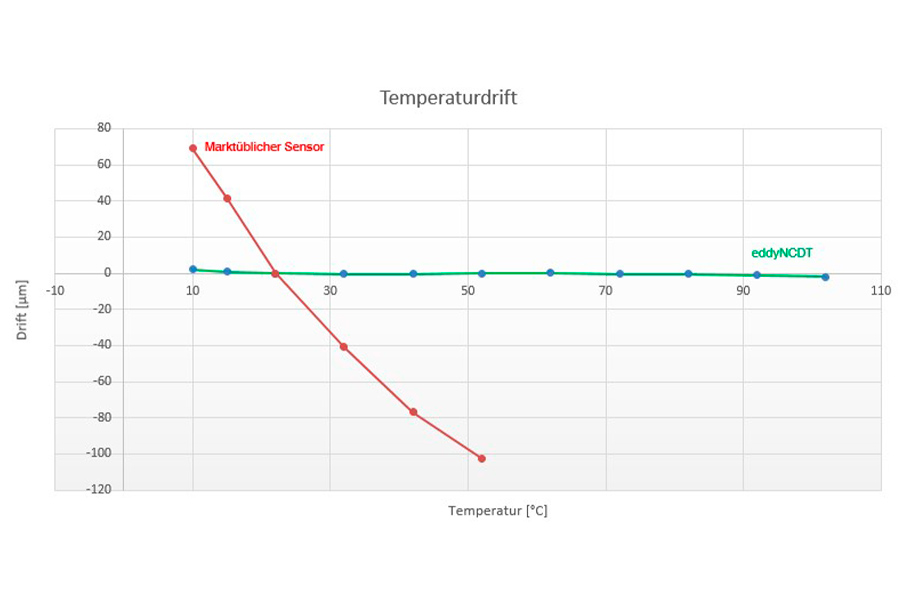

Nejlepší kompenzace teploty na světě
Snímač eddyNCDT 3020 kompenzuje teplotní výkyvy v okolí kontroléru v rozmezí +10 až +105 °C, čímž minimalizuje jejich vliv na výsledek měření. Teploty na snímači a v jeho okolí jsou kompenzovány dokonce až do +180 °C. To zajišťuje extrémně vysokou přesnost až do nanometrového rozsahu s vynikající stabilitou signálu.

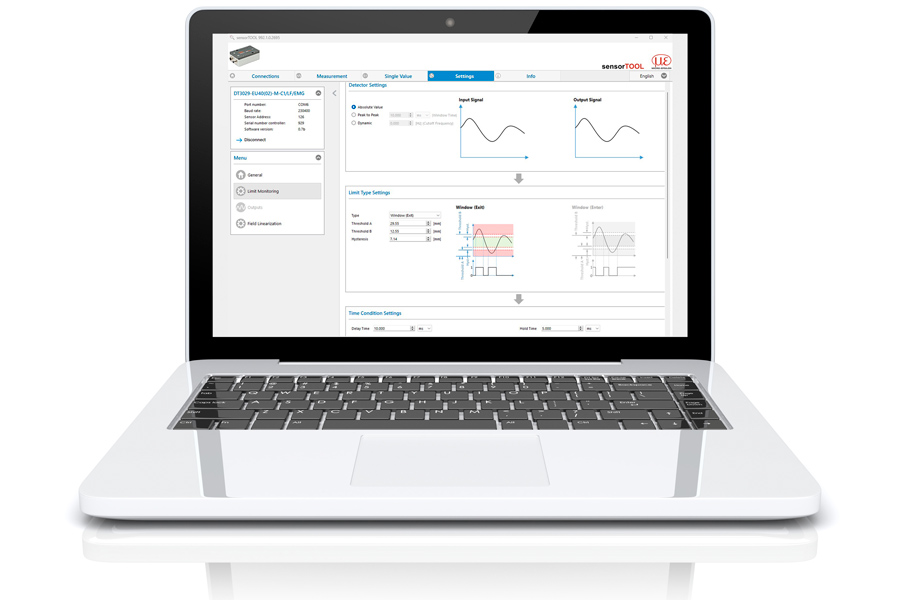

Konfigurovatelnost a snadná integrace
Senzor eddyNCDT 3020 lze integrovat prostřednictvím digitálních i analogových rozhraní a také prostřednictvím běžných průmyslových sběrnic. Pro pohodlnou konfiguraci je k dispozici bezplatný software sensorTOOL. Tento software lze mimo jiné použít k nastavení analogového výstupu, uložení individuálních mezních hodnot pro monitorování stavu, aktivaci funkcí průměrování pro vyhlazení signálu nebo provedení 3bodové linearizace pro optimalizaci přesnosti měření.
Senzory vířivých proudů - řešení pro náročná prostředí
Senzory vířivých proudů mají unikátní vlastnosti: jsou extrémně odolné a měří velmi přesně i v nejnáročnějších podmínkách. Z toho důvodu se používají v aplikacích s vysokým tlakem, nečistotami, olejem, vysokými teplotami nebo magnetickými poli.
