Modré laserové triangulační snímače pro obtížné typy povrchů
Modely optoNCDT BL jsou vybaveny modrou laserovou diodou a používají se v případech, kdy standardní snímače s červenou laserovou diodou dosahují svých výkonnostních limitů. Díky kratší vlnové délce modrý laser neproniká povrchem měřeného objektu, ale promítá na něj malý světelný bod, čímž poskytuje stabilní a přesné výsledky. Snímače s modrým laserem jsou vybaveny speciálním filtrem, díky čemuž jsou necitlivé na objekty s vysokou emisí, jako jsou žhavé kovy. Modré laserové snímače se přednostně používají při měření organických a (polo)průhledných objektů, jakož i u rozžhavených kovů.
Vysoce přesný modrý laserový snímač posunu
optoNCDT2300-2DR je nový model z řady vysoce výkonných snímačů optoNCDT 2300. Dráha paprsku je navržena pro přímý odraz a najde uplatnění při měření vysoce lesklých, lesklých a odrazivých povrchů. Technologie modrého laseru od společnosti Micro-Epsilon a její optické uspořádání vedou k laserovému snímači, který je extrémně citlivý na změny vzdálenosti, což umožňuje velmi vysokou přesnost měření. Nový model se používá ve výrobě spotřební elektroniky (např. smartphony, tablety a displeje), v průmyslových aplikacích a při výrobě a zpracování polovodičů.
Patentovaná modrá laserová technologie
Měřicí úkoly zahrnující modré laserové snímače na rozžhavených objektech s teplotou přesahující 700 °C a průhledných objektech, jako jsou plasty, lepidla a sklo, jsou patentovány společností Micro-Epsilon. Modely optoNCDT Blue Laser dosahují vynikající stability signálu a tím i přesných výsledků měření na těchto površích.

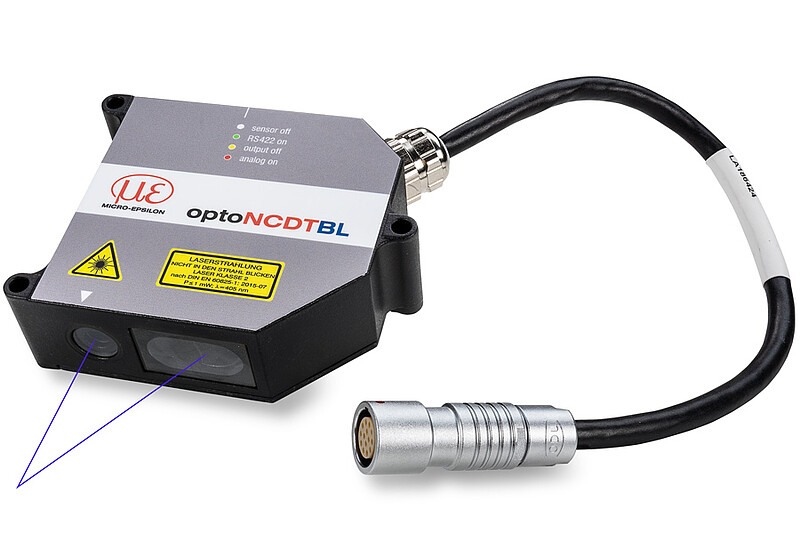

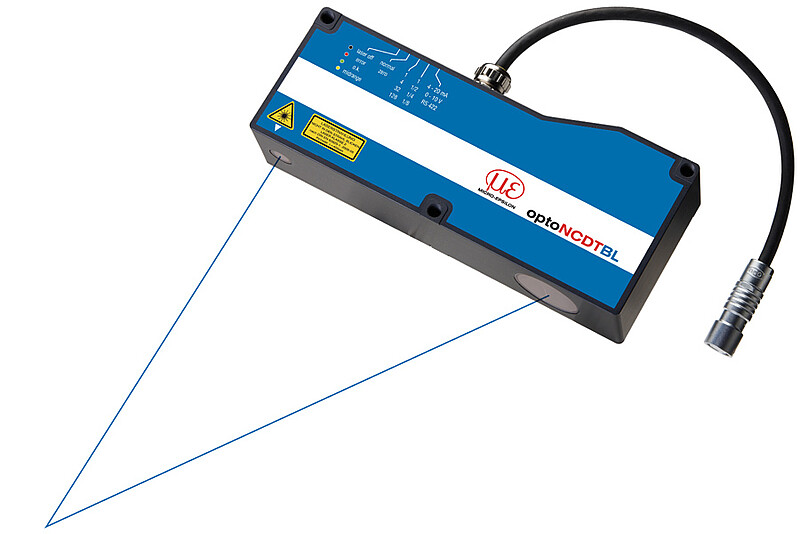

Modré laserové snímače optoNCDT 1750BL jsou určeny pro vysokorychlostní měření posunu, vzdálenosti a polohy. Jsou vybaveny novými vysoce výkonnými čočkami, laserovým řízením a vyhodnocovacími algoritmy, které zajišťují přesná měření na různých površích a materiálech. Technologie modrého laseru patentovaná společností Micro-Epsilon nabízí rozhodující výhody ve srovnání se snímači s červeným diodovým laserem. Vzhledem k tomu, že modrý laserový bod neproniká povrchem, je cíl ostře zobrazen na snímacím prvku. To umožňuje dosáhnout vysokého rozlišení a spolehlivé stability signálu.
- Rozsahy měření (mm): 20 | 200 | 500 | 750
- Nastavitelná měřicí frekvence až 7,5 kHz
- Linearita od 12 µm
- Opakovatelnost max. 0,8 µm
- Analogový a digitální výstup
- Kompaktní design s integrovanou řídicí jednotkou
- Adaptabilita v reálném čase na měnící se povrchy (RTSC)
- Předdefinovaná a individuální předvolba ve webovém rozhraní
Nová technologie modrého laseru umožňuje snímači provádět absolutně přesná a spolehlivá měření na žhavých kovech a žhavém křemíku. Modrofialový laser zde nabízí rozhodující výhody. I při měření organických materiálů, jako jsou dýhy, dřevo nebo kůže, přispívá modrý laser k vysoké přesnosti. Modré laserové světlo umožňuje vyšší stabilitu a díky kratší vlnové délce modrofialového laseru neproniká měřeným objektem.

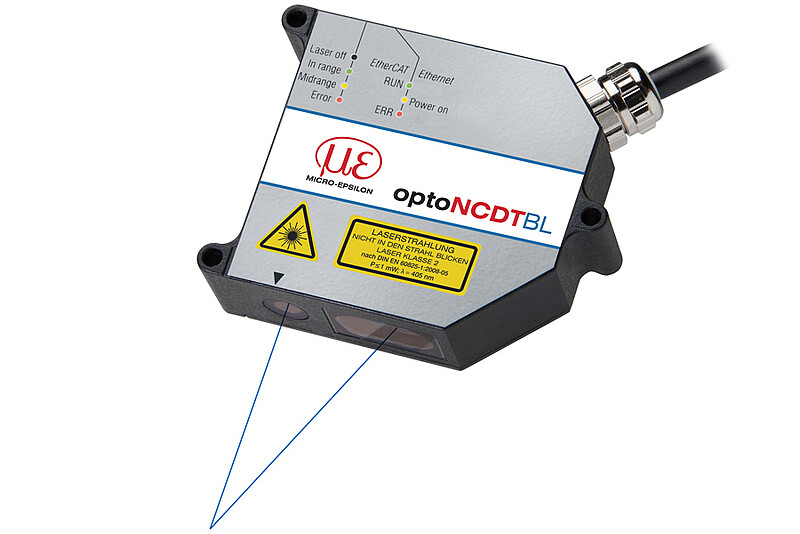

Špičková řada optoNCDT 2300BL pracuje s měřicí frekvencí až 49 kHz, a je proto ideální pro přesná měření rychle se pohybujících objektů. Díky tomu, že řídicí jednotka je zcela integrována do pouzdra snímače, je snímač ideální pro instalaci v omezených prostorech.
Ovládání probíhá prostřednictvím webového rozhraní, které je přístupné přes rozhraní Ethernet. Toto webové rozhraní umožňuje provádět nastavení pro zpracování naměřených hodnot a signálů, např. výběr píků, filtrování a maskování videosignálu.
- Rozsah měření (mm): 2 | 5 | 10 | 50
- Linearita od 0,6 µm
- Rozlišení max. 0,03 µm
- Nastavitelná rychlost měření až 49 140 kH
- Integrovaná řídicí jednotka
- Výstupy: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
- Analogový výstup přes C-Box
- Rychlá adaptace na rychle se měnící typy povrchů díky pokročilé technologii RTSC
- Data sheet optoNCDT 2300BL (pdf, 2.76 MB)
- Setup Guide optoNCDT 2300 (pdf, 1.07 MB)
- Operating Instructions optoNCDT 2300 (pdf, 13.83 MB)
- Setup Guide 1-Channel RS422/USB Converter IF2001/USB (pdf, 1.13 MB)
- Frequently asked questions about Java (pdf, 762.63 KB)
- CAD file 3D-model "ILD2300", STEP (zip, 730.32 KB)
- CAD file 3D-model: Protection housing optoNCDT 17x0 /23x0 - Size S, STEP (zip, 496.43 KB)
- CAD file 3D-model: Protection housing - optoNCDT 17x0 /23x0 Size M, STEP (zip, 1.21 MB)
- optoNCDT 23x0 EtherCAT XML (V1.9) (zip, 1.11 MB)
- MEDAQLib V5.6.0 (zip, 23.20 MB)

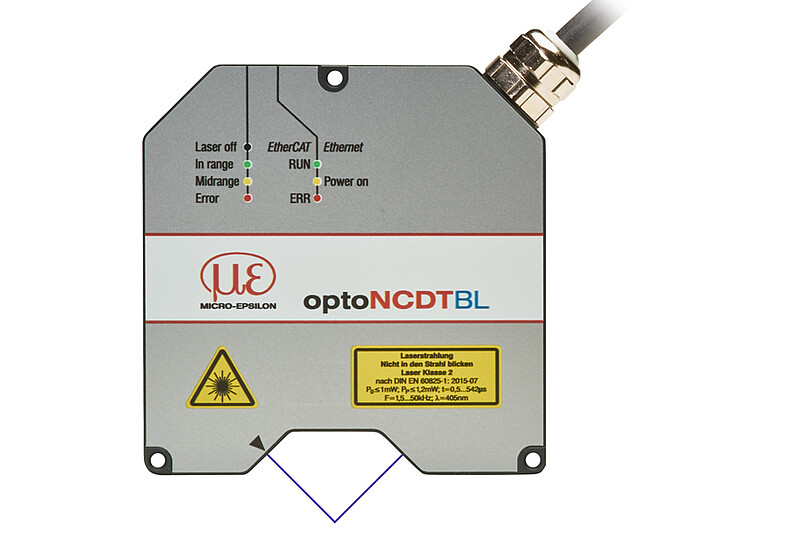

Vysoce přesný laserový triangulační snímač optoNCDT 2300-2DR je určen pro měření na reflexních a lesklých cílech. Díky modrému laserovému světlu je měřicí signál extrémně stabilní, tj. snímač měří až v nanometrovém rozsahu. Extrémně malá velikost laserového bodu umožňuje spolehlivou detekci velmi malých objektů.
Snímač se používá například k měření tloušťky plochého skla, ke kontrole montáže extrémně malých dílů a k měření vzdálenosti na žíhaném skle.
Ovládání probíhá prostřednictvím webového prohlížeče, který je adresován přes rozhraní Ethernet. Toto rozhraní umožňuje provádět nastavení pro zpracování naměřených hodnot a signálů, např. výběr píků, filtrování a maskování video signálů.
- Rozsah měření 2 mm
- Linearita 0,6 µm
- Rozlišení 30 nm
- Nastavitelná rychlost měření až 49 kHz
- Integrovaná řídicí jednotka
- Vstup/výstup: RS422, Ethernet, EtherCAT, Profinet, EtherNet/IP
- Analogový výstup přes C-Box/2A
- Rychlá adaptace na rychle se měnící typy povrchů pomocí technologie Advanced RTSC
