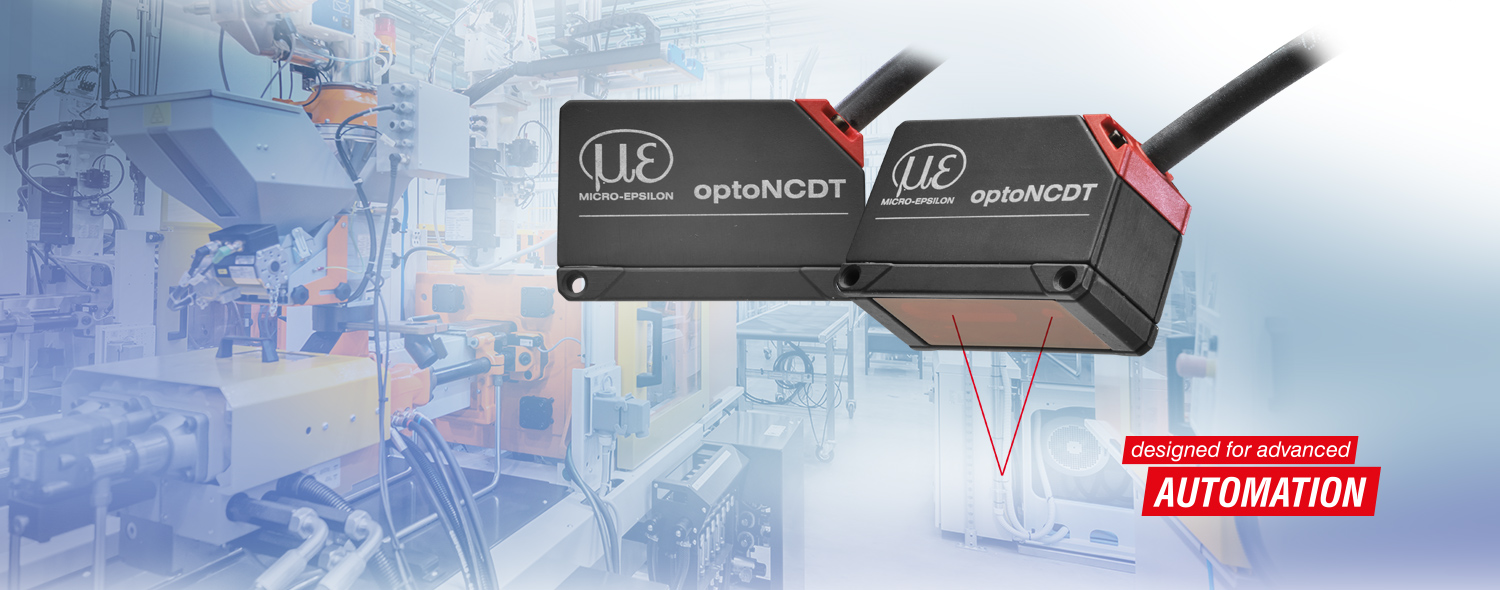

Inteligentní laserový triangulační snímač posunu
Inteligentní snímače pro rychlé a přesné měření
Snímače optoNCDT1420 nabízí jedinečnou kombinaci rychlosti, velikosti, výkonu a univerzálnosti použití pro měření posunutí, vzdálenosti a polohy. Kompaktní triangulační snímač dosahuje vysoké přesnosti měření a měřicích frekvencí až 8 kHz. Volitelný typ konektoru, tj. kabel nebo pigtail, spolu s kompaktní velikostí snižují náročnost instalace snímače na minimum. Stejně jako všechny triangulační snímače od Micro-Epsilon nabízí i optoNCDT 1420 inteligentní regulaci povrchu. Aktivní kompenzace povrchu (ASC) zajišťuje stabilní výsledky měření bez ohledu na měnící se barvy nebo jas povrchu. Vysoce výkonný optický systém generuje malý světelný bod, který umožňuje spolehlivě detekovat i ty nejmenší součásti.
Charakteristika
- Rozsahy měření(mm) 10 | 25 | 50 | 100 | 200 | 500
- Linearita od 8 µm
- Opakovatelnost od 0,5 µm
- Měřicí frekvence 8 kHz
- Kompaktní snímač s integrovanou elektronikou
- 0,3 m pigtail kabel s konektorem M12 nebo 3 m integrovaný kabel snímače s otevřenými konci
- Škálovatelný analogový výstup
- Spouštěcí vstup
- Rozhraní: RS422, PROFINET, EtherNet/IP, EtherCAT
- Předdefinované a individuální předvolby ve webovém rozhraní
- K dispozici s třídou laseru 1
- Robustní hliníkové pouzdro s krytím IP67

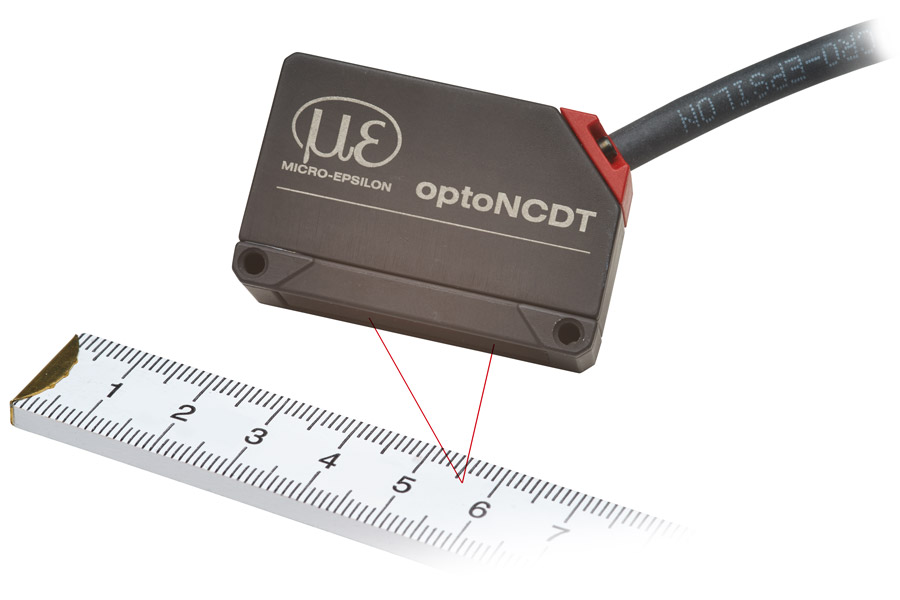

Maximální přesnost v minimálním prostoru
Kompaktní rozměry v kombinaci s nízkou hmotností otevírají nové možnosti použití. Analogové napěťové a proudové výstupy a digitální rozhraní RS422 umožňují integraci snímači do řídicích systémů zařízení nebo strojů. Díky volitelným možnostem nastavení a vyhodnocení splňuje optoNCDT 1420 požadavky pro použití ve velkosériových a OEM aplikacích.
Unikátní jednoduché použití
Všechny modely optoNCDT 1420 se ovládají pomocí intuitivního webového rozhraní. Předvolby a posuvník kvality pro výběr měřicího úkolu umožňují nastavení parametrů snímače. V nastavení lze uložit a exportovat až osm uživatelských nastavení snímačů. Nastavení lze rychle a snadno ukládat, načítat a přenášet do dalších snímačů. Zobrazení videosignálu, výběr píků signálu a volně nastavitelné průměrování signálu umožňují další optimalizaci měřicích úkolů. Funkce ROI (oblast zájmu) umožňuje například odfiltrovat rušivé signály v pozadí. Multifunkční tlačítko umožňuje rychlé uvedení snímače do provozu.

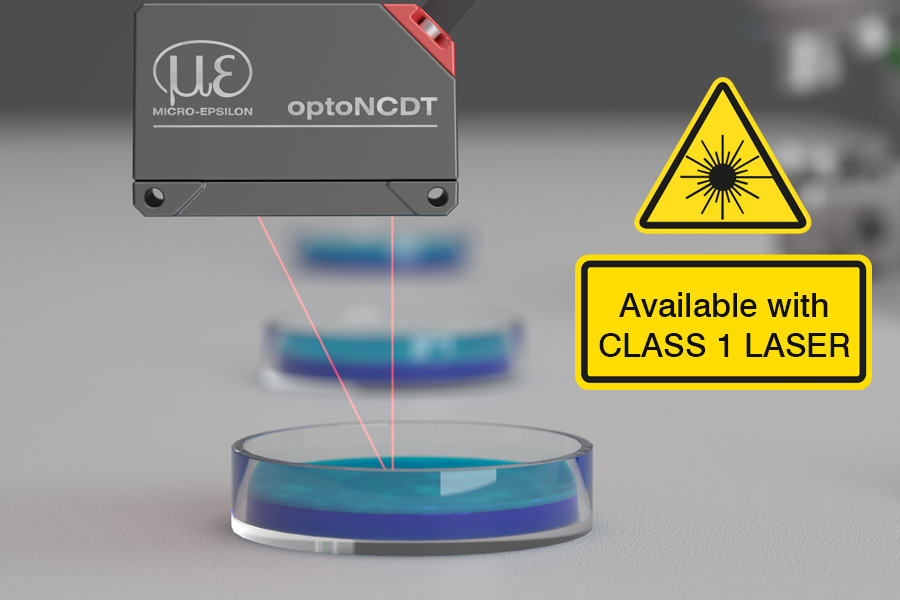

K dispozici také s třídou laseru 1
Řada optoNCDT 1420 CL1 je určena pro měřicí úkoly se zvýšenými bezpečnostními požadavky. Tyto snímače jsou klasifikovány podle laserové třídy 1. U této laserové třídy je vyzařovaný výkon maximálně 390 µW. Proto již nejsou nutná nákladná ochranná opatření, která jsou spojena se snímače laserové třídy 2. Modely optoNCDT 1420 CL1 se používají pro měření, při kterých lidé pracují v blízkosti snímače, a pro měření vzdálenosti na citlivých površích.
