Výstup naměřených hodnot
Produkt 2D/3D Gateway a výstupní jednotka 2D/3D jsou schopny přenášet naměřené hodnoty ze snímačů scanCONTROL SMART a gapCONTROL pomocí různých rozhraní.

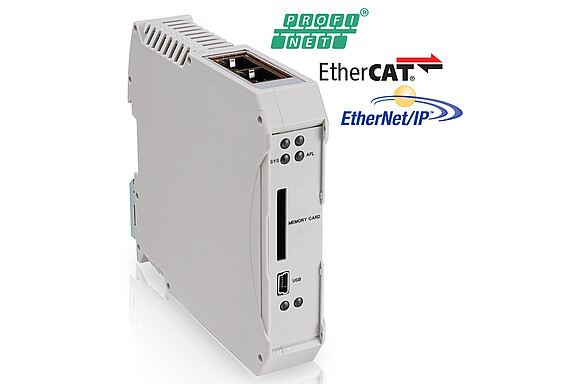

2D/3D Gateway

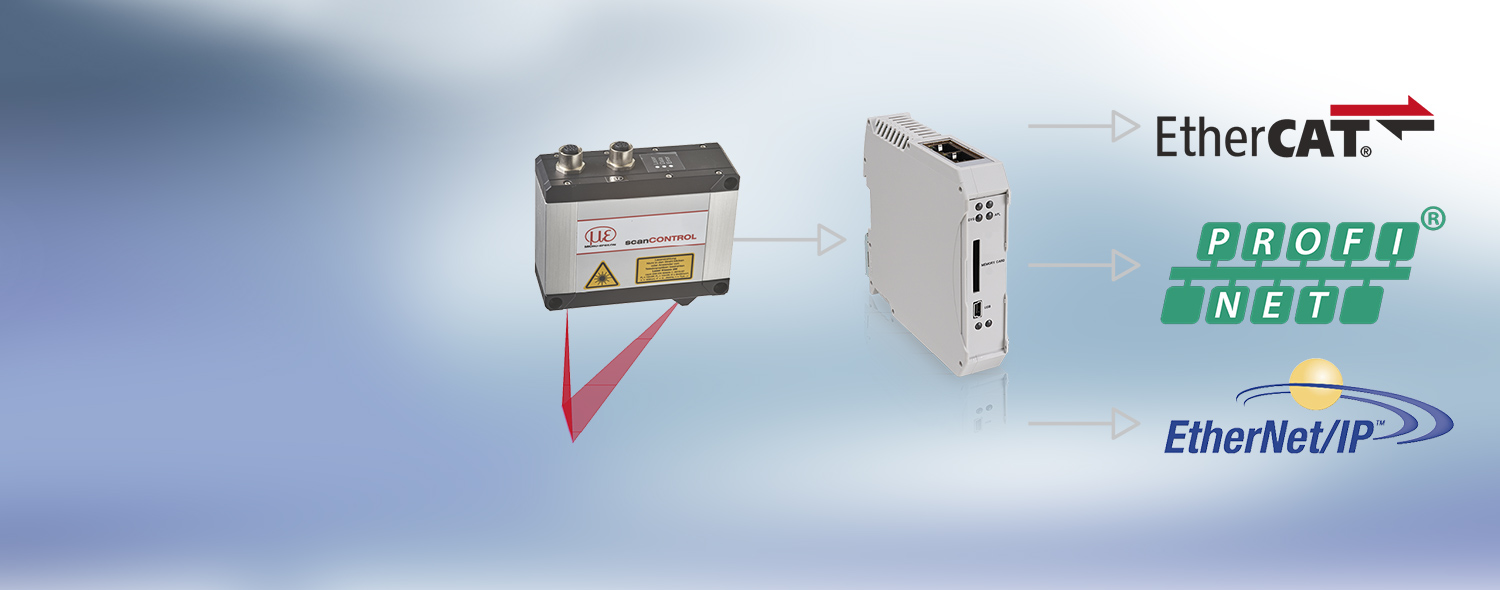

Na jednu bránu 2D/3D Gateway mohou být připojeny až 4 snímače. Snímače profilu scanCONTROL SMART nebo gapCONTROL komunikují s branou pomocí rozhraní Ethernet Modbus. Výsledné hodnoty jsou převedeny na Profinet, EtherCAT nebo Ethernet/IP. Zákazník provede nastavení parametry pomocí podrobného návodu k obsluze.

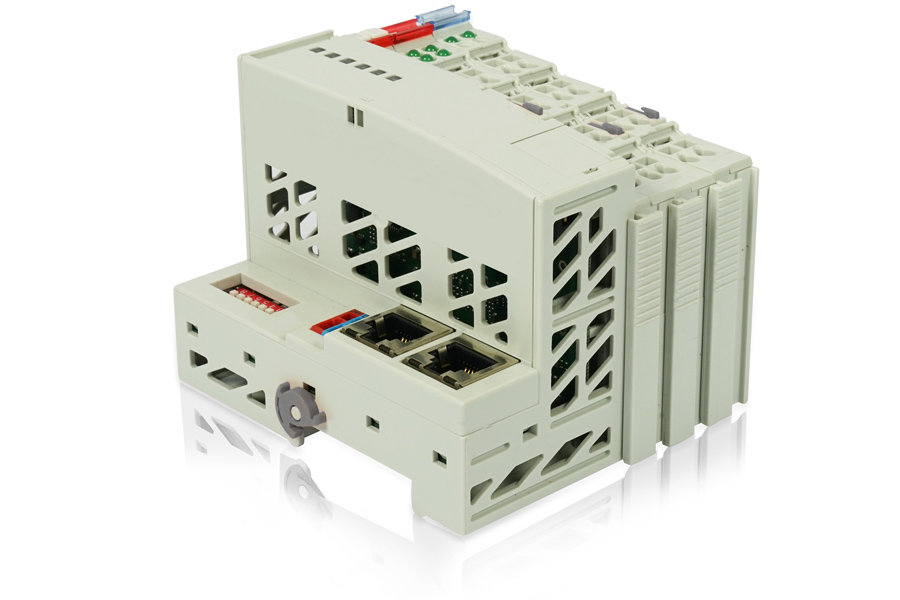

2D/3D Output Unit
Snímače profilu scanCONTROL SMART a gapCONTROL napřímo komunikují s výstupní jednotkou pomocí rozhraní Modbus, které převádí naměřené hodnoty na analogový signál nebo digitální signál. Systém se skládá ze základny (propojovací sběrnice s modulem filtru a koncového terminálu) a z jedné nebo ze dvou (analogových a digitálních) výstupních svorek.
Jsou k dispozici následující výstupní terminály:
Digitální - 8 kanálů: možnost aktivního přepínáníAnalogový - 4 kanálů: ±10V, 0-10V, 0-20mA nebo 4-20mA
