Monitorování hladiny v sudovém čerpadle

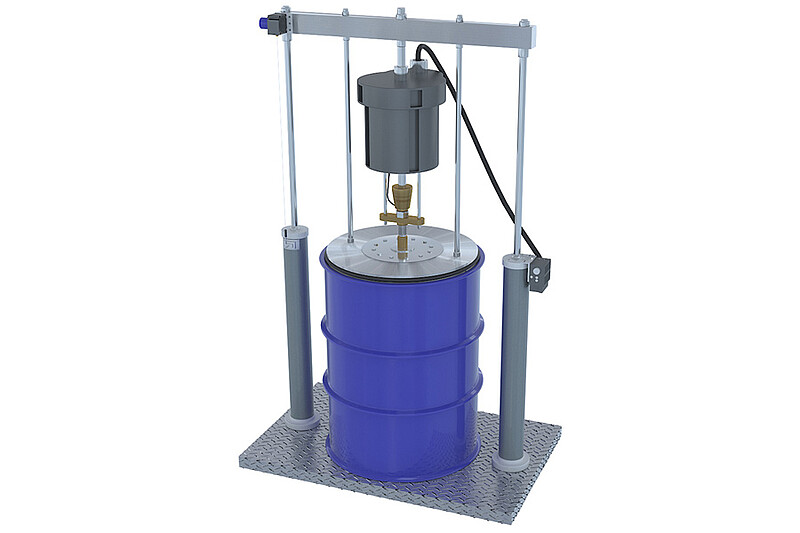

Při této měřící úloze stojí sud na plošině hydraulického lisu. Vlevo a vpravo je hydraulický válec. Oba válce jsou spojeny nosníkem, z jehož středu vede píst tlačící na barel. Na vnější straně nosníku je namontovaný lankový snímač wireSENSOR WDS-P60.

Při provozu se k válci přichycené lanko a snímač s potenciometrem tak měří měnící se výšku zdvihu válce. Následně je analogový výstupní signál přenesen do řídicí jednotky a úroveň naplnění sudu tak může být zobrazena například na monitoru ve výrobním centru.

Díky tomuto monitorování můžeme naplánovat optimální dobu výměny sudu a zajistit tak plynulý provoz výroby při minimálním plýtvání spotřebním materiálem.
