Měření vzdálenosti mezi válci

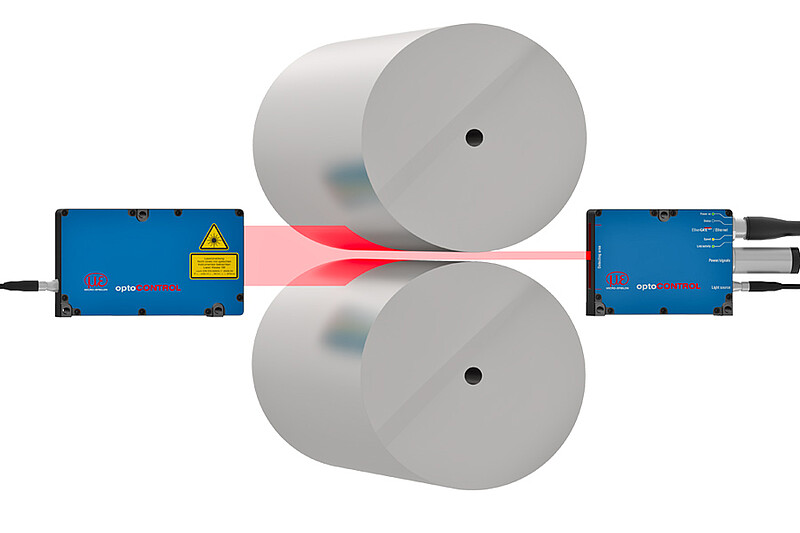

Kritickým rozměrem při procesech válcování kovů, plastů a dalších materiálů je vzdálenost válců od sebe a vzdálenost od válce k nosné ploše. V případě citlivých procesů a vysokých nároků na přesnost musí být tato vzdálenost nepřetržitě kontrolována, aby byla zajištěna maximální kvalita výroby. K tomuto účelu jsou vhodné kontaktní induktivní a bezkontaktní metody měření. V případě kontaktních metod je snímač přichycen k vnější straně vedení válce. Změna mezery se přenáší na plunžr, přičemž změna polohy plunžru je měřena induktivním snímačem. V případě bezkontaktní metody se válec nachází mezi vysílačem a přijímačem optického mikrometru. Vyzařovaná světelná clona je částečně zakryta válcem. Zbytek světla prochází mezerou k přijímači. Mezeru lze vypočítat na základě měření množství světla.
