Vysoce výkonná řídicí jednotka (vícekanálová) pro kapacitní snímače vzdálenosti.
capaNCDT 6200 je výkonná vícekanálová řídicí jednotka pro vysoce přesná bezkontaktní měření posuvu, vzdálenosti a polohy. Díky modulárnímu konceptu lze až čtyři senzory provozovat synchronně s jednou řídicí jednotkou a aritmeticky je propojit, což je ideální pro aplikace s více měřicími body, jako jsou měření axiálního házení, měření tloušťky nebo měření rovnoběžnosti. Kompaktní řídicí jednotku lze použít ve stolním provedení nebo ji integrovat do rozvaděčů a strojů instalací na DIN lištu. Flexibilní rozhraní (analogová rozhraní, Ethernet, EtherCAT nebo PROFINET) stejně jako spouštěcí a synchronizační funkce umožňují snadnou integraci do systému.
Charakteristika
- Ideální pro rychlé měřicí úlohy: frekvenční odezva až 20 kHz a vzorkovací frekvence (digitální výstup) až 3,9 kHz
- Vysoké rozlišení a linearita pro vysoce přesná měření
- Mimořádně vysoká teplotní a dlouhodobá stabilita
- Snadná a flexibilní integrace: analogový výstup (U/I), Ethernet, EtherCAT nebo PROFINET
- Vícestopý: Až 4 senzory na jedné řídicí jednotce
- Kompaktní, průmyslové pouzdro z tlakově litého hliníku
- Kompatibilní se všemi kapacitními senzory společnosti Micro-Epsilon

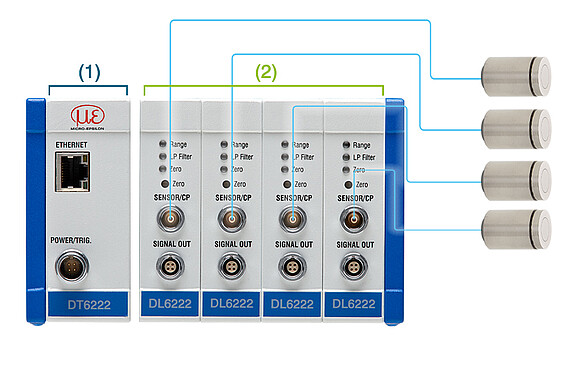

Vícestopý provoz - až 4 senzory na jednu řídicí jednotku
Měřicí systém se skládá z řídicí jednotky a vhodného demodulátoru pro příslušný senzor. Díky modulární koncepci lze capaNCDT 6200 snadno rozšířit o další demodulátory a tím zvýšit počet stop až na čtyři. Kompaktní řídicí jednotku lze použít jako stolní přístroj nebo ji pomocí adaptérů montovat na DIN lištu či na stěnu.

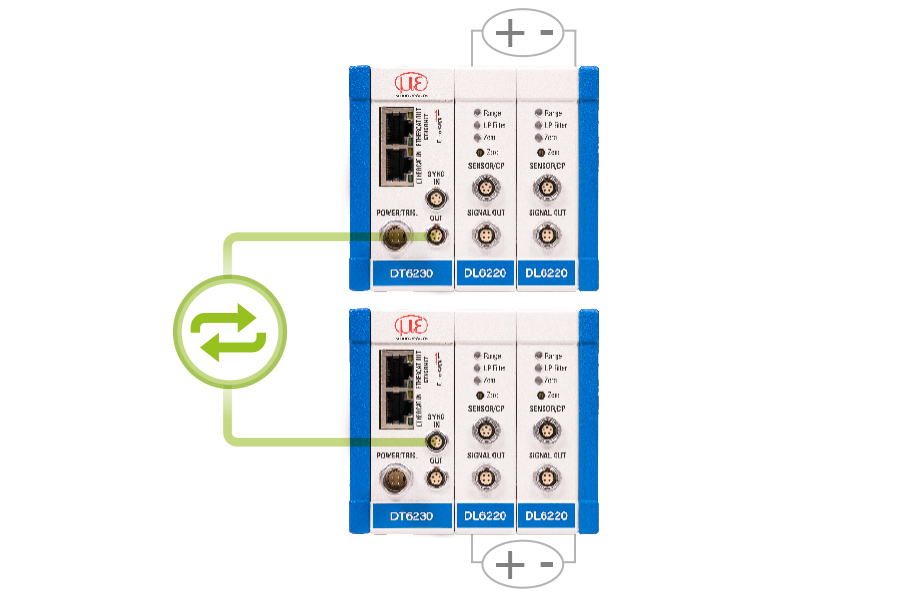

Matematické funkce & synchronizace více řídicích jednotek
Řídicí jednotka DT6200 umožňuje synchronní provoz až čtyř měřicích kanálů - ideální pro aplikace, v nichž je třeba současně snímat více měřených hodnot. Integrované matematické funkce umožňují výpočet jednotlivých signálů bez nutnosti externího vyhodnocení.
U větších instalací lze několik řídicích jednotek synchronizovat externě. To znamená, že lze paralelně provozovat více než čtyři senzory, aniž by se vzájemně ovlivňovaly. To zajišťuje stabilní a trvale přesné naměřené hodnoty, a to i v komplexních vícestopých aplikacích.
Jednoduché ovládání přes webové rozhraní
Díky uživatelsky přívětivému webovému rozhraní není k kompletní konfiguraci řídicích jednotek a snímačů potřeba žádný další software. Webové rozhraní je přístupné přes Ethernet a obsahuje veškerá nastavení pro capaNCDT 6200. Tímto způsobem lze filtry, aritmetické operace a další parametry snadno uložit do řídicí jednotky.
Celá řada rozhraní pro snadnou integraci
